21米梯形钢屋架计算书及图纸（ID:1000448）

机械设备 / 非标机械 / 21米梯形钢屋架计算书及图纸

©非原创

平面图

文件列表

#	文件名称	文件大小
1	17095346712999.zip	308.91K
2	21米梯形钢屋架.dwg	177.73K
3	钢结构设计0k.doc	449.50K

此图纸下载需要30金币

立即下载

发布者

辛奇迹

创作: 2457

粉丝: 6

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：316.32KB

所需金币：30

上传时间：2024-03-04 14:44:32

是否可编辑：可修改，包括参数

版本：AutoCAD 2004

标签

图纸简介

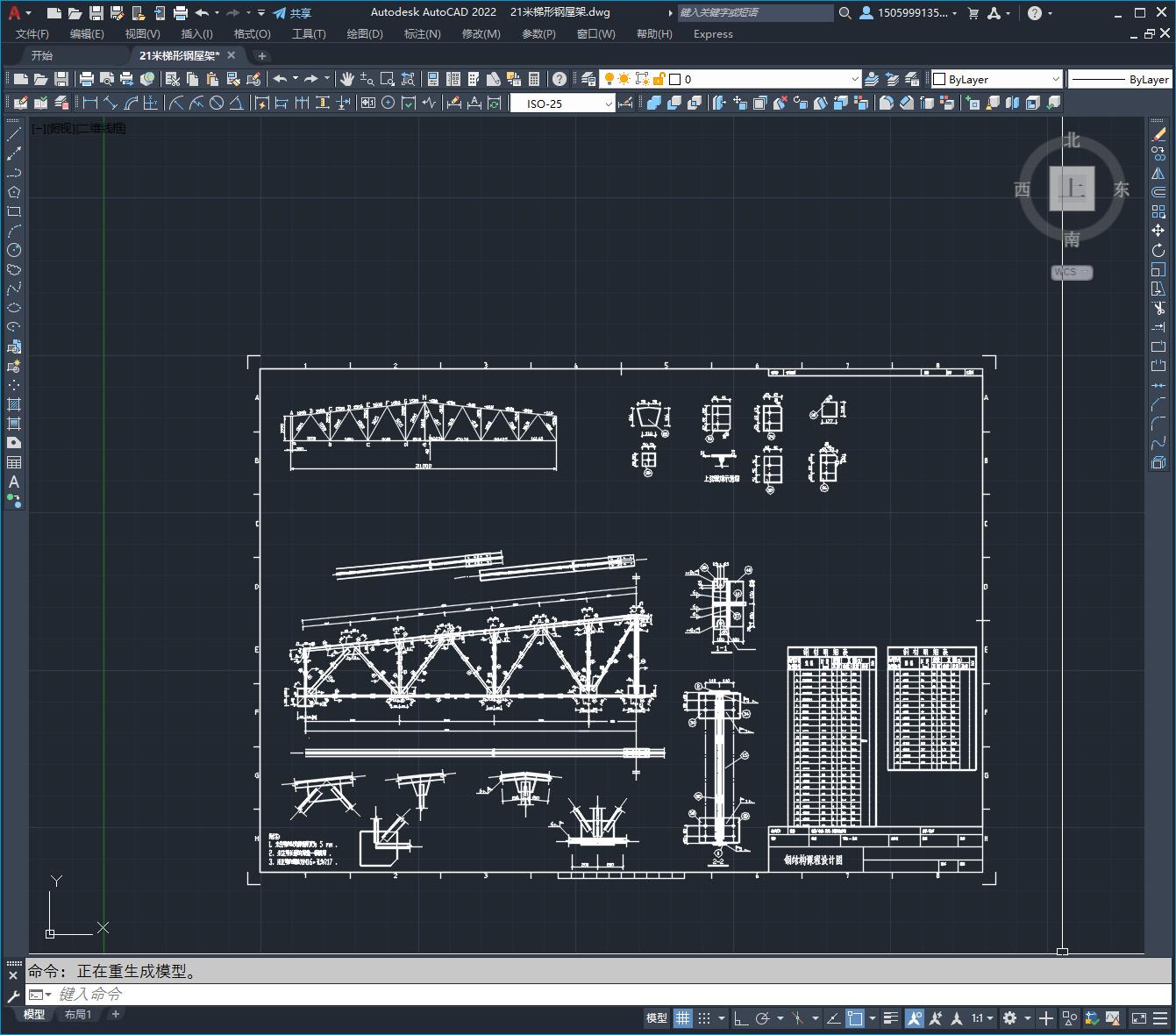

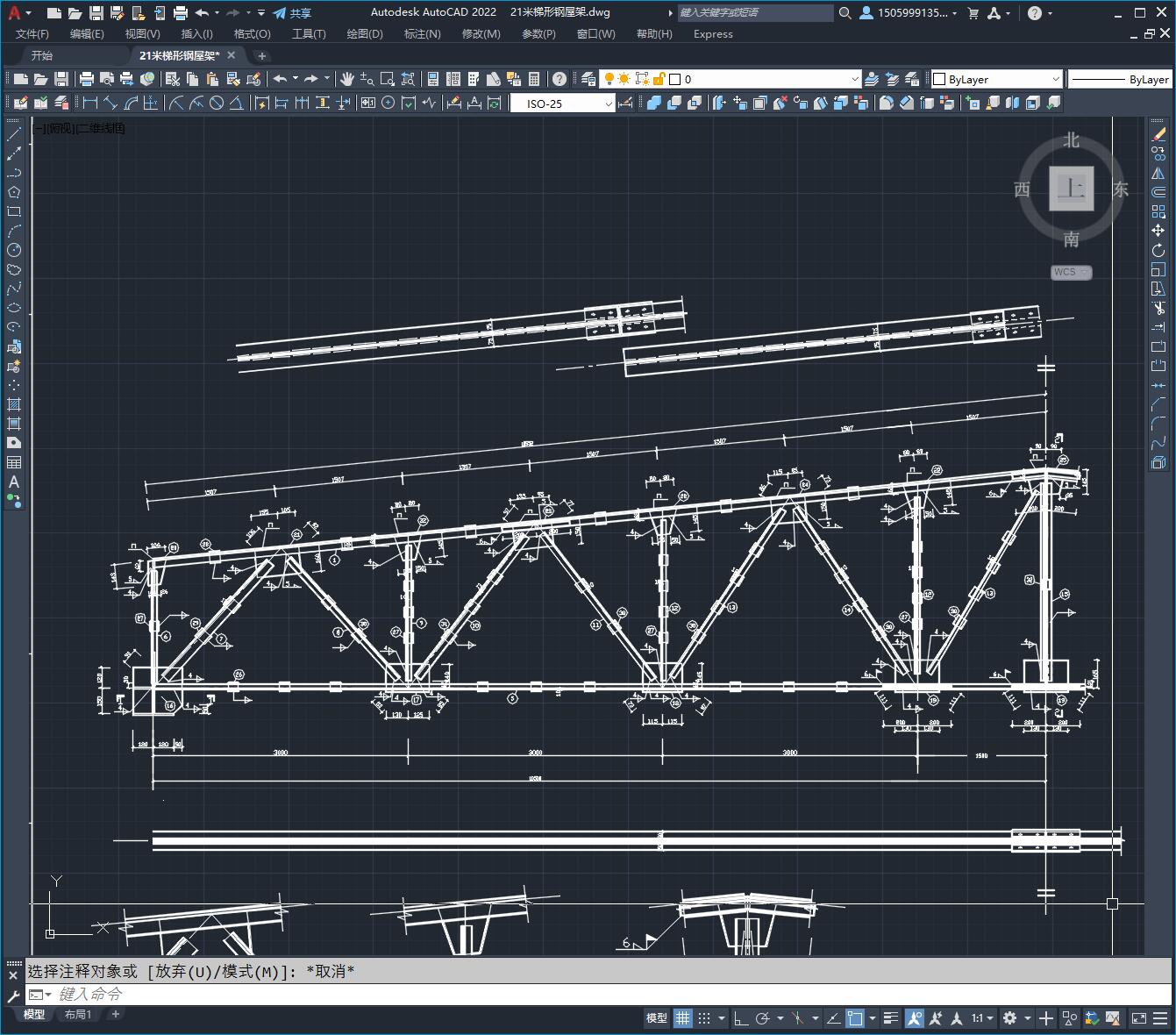

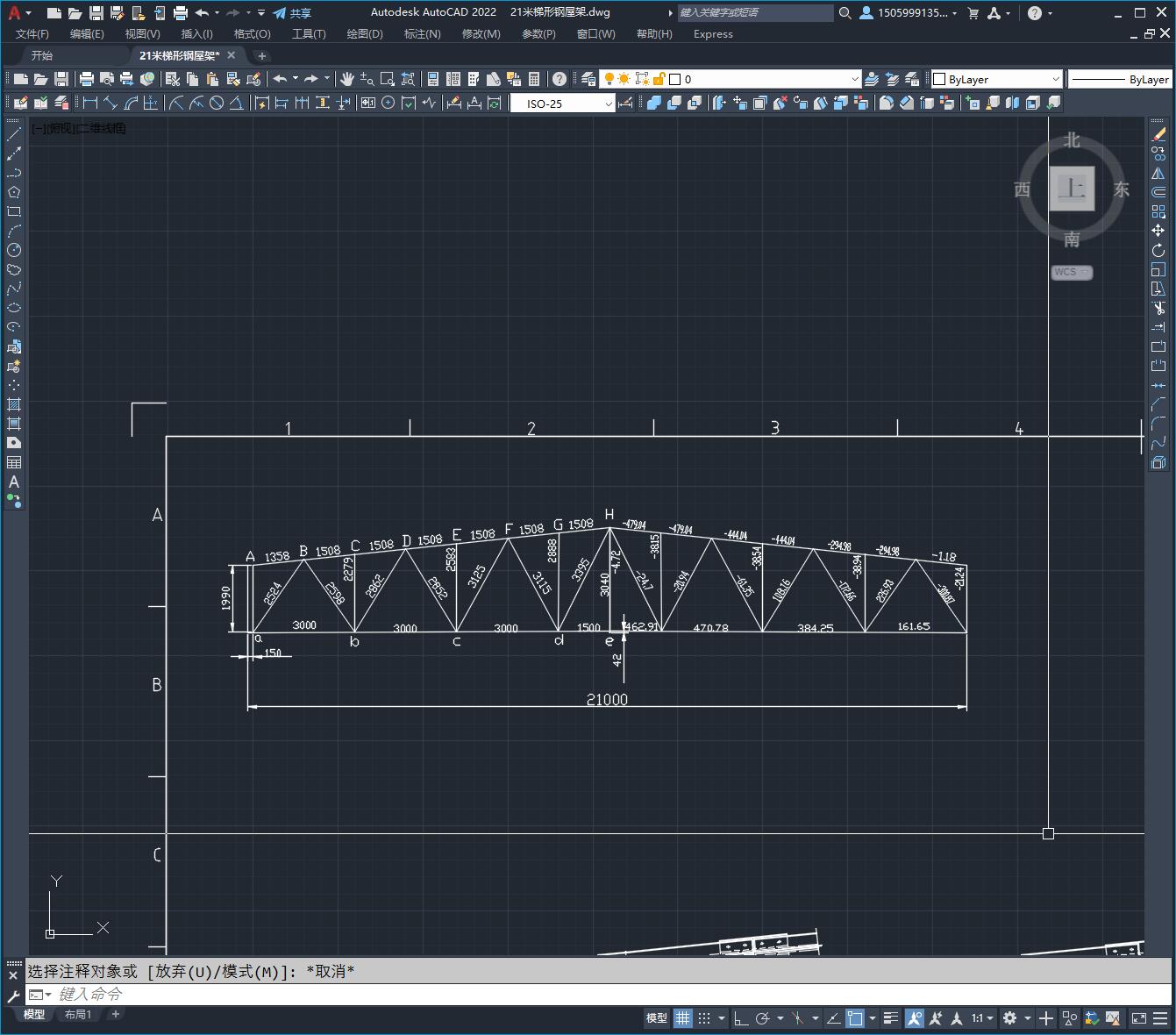

北京地区某金工车间。采用无檩屋盖体系，梯形钢屋架。车间跨度21m，长度144m，柱距6m，厂房高度15.7m。车间内设有两台150/520kN中级工作制吊车。设计温度高于-20℃。采用三毡四油，上铺小石子防水屋面，水泥砂浆找平层，8cm厚泡沫混凝土保温层，1.5m×6.0m预应力混凝土大型屋面板。屋面积灰荷载0.6kN/m2，屋面活荷载0.35 kN/m2，雪荷载为0.45kN/m2，风荷载为0.5kN/m2。屋架铰支在钢筋混凝土柱上，上柱截面为400mm×400mm，混凝土标号为C20。
