台式风扇装配板的注射模具设计-注塑模具含4张CAD图（ID:1138664）
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17108216842490.zip | 3.90M |

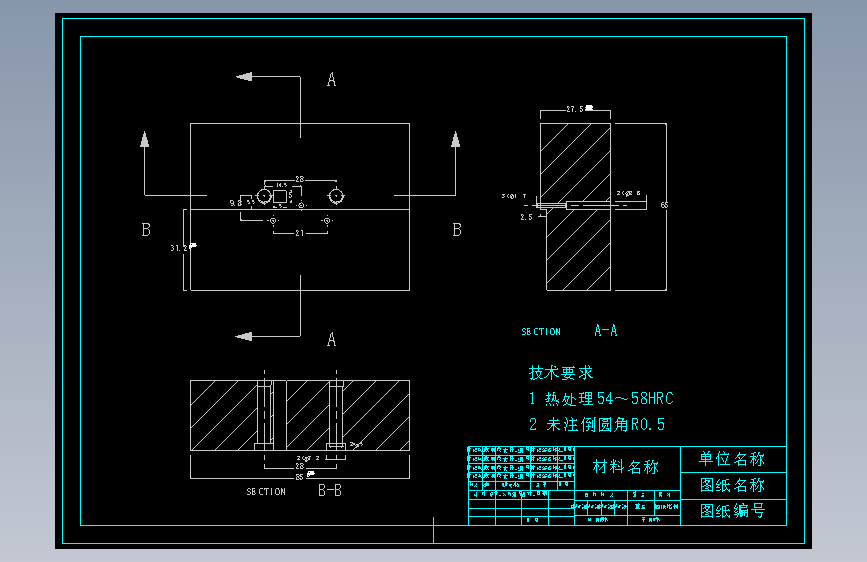

| 2 | A台式风扇装配板的注射模具设计-装配图.dwg | 4.42M |

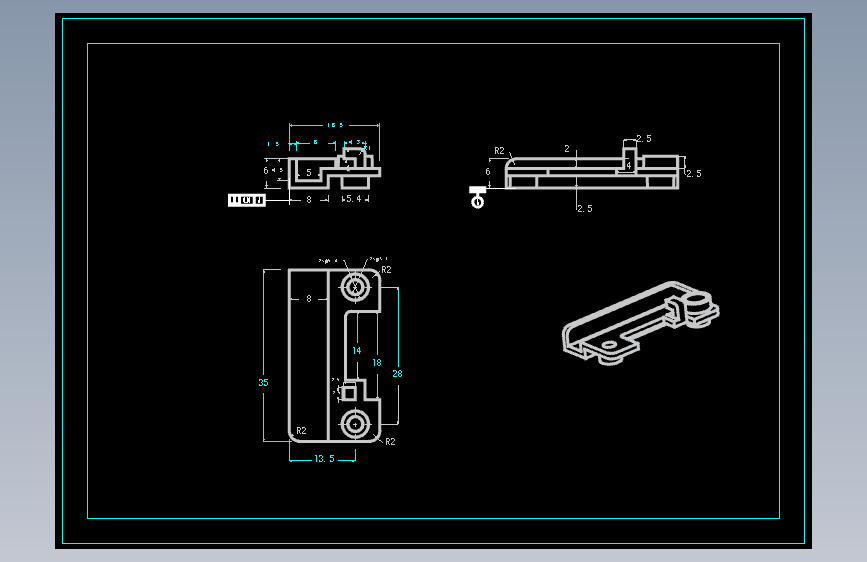

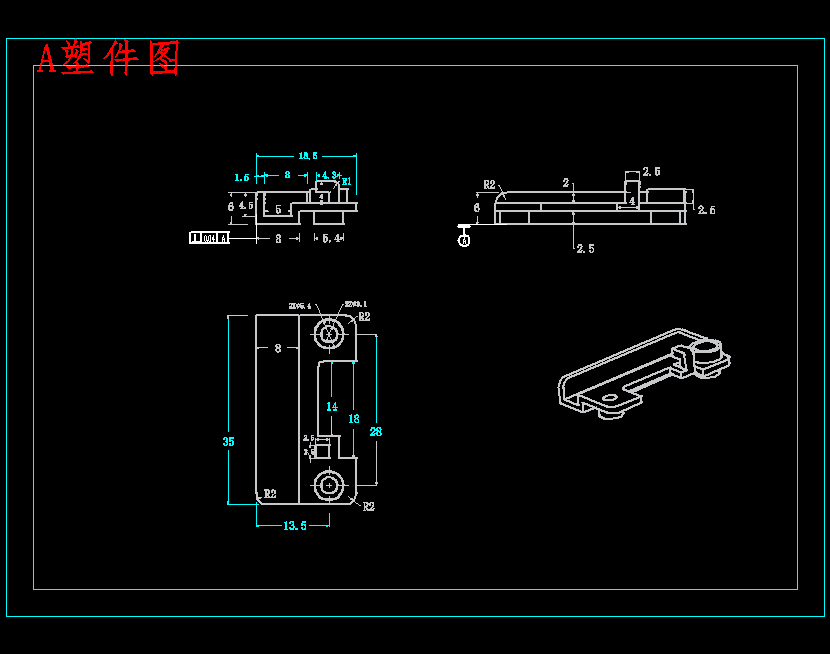

| 3 | A塑件图.dwg | 87.88K |
| 4 | 台式风扇装配板的注射模具设计说明书.doc | 462.51K |
| 5 | 型腔.dwg | 76.67K |

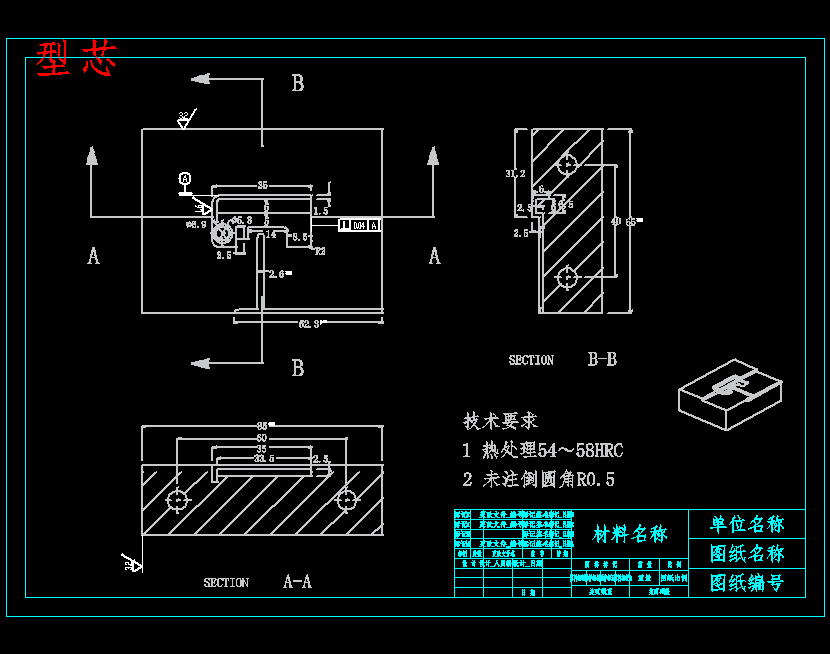

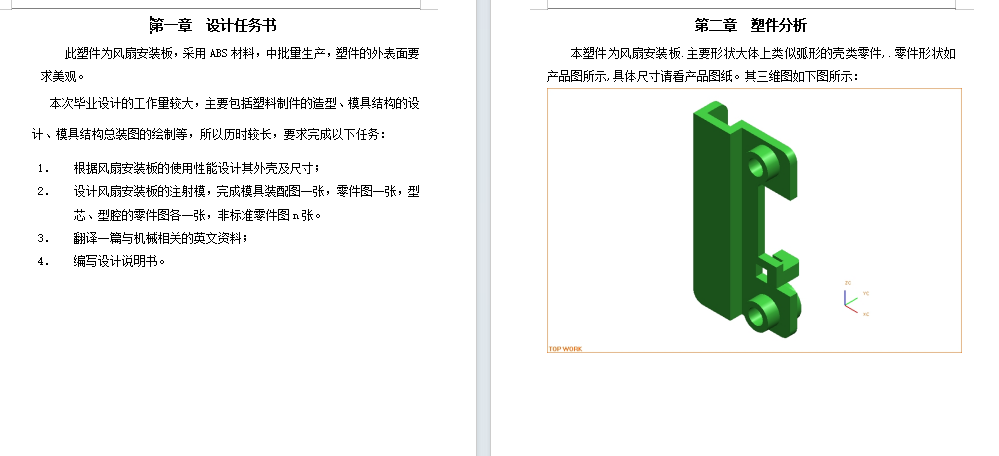

| 6 | 型芯.dwg | 96.61K |
| 7 | A台式风扇装配板的注射模具装配图.png | 29.49K |
| 8 | A塑件图.png | 9.30K |
| 9 | 任务书要求.png | 39.91K |
| 10 | 型腔.png | 14.50K |
| 11 | 型芯.png | 16.50K |
| 12 | 字数.png | 22.39K |
| 13 | 目录.png | 23.94K |
| 14 | 设计所包含文件.png | 14.55K |
此图纸下载需要150金币
立即下载
发布者
设计吧
创作: 5032
粉丝: 43
加入时间：2024-02-20
模型信息
图纸格式：dwg
文件大小：3.99M
所需金币：150
上传时间：2024-03-19 12:14:45
是否可编辑：可修改，包括参数
版本：AutoCAD 2004
标签
图纸简介
本次设计的课题是风扇安装板的注射模设计,是对以前所学课程的一个总结。
在此次设计中，主要用到所学的注射模设计，以及机械设计等方面的知识。着重说明了一副注射模的一般流程，即注射成型的分析、注射机的选择及相关参数的校核、模具的结构设计、注射模具设计的有关计算、模具总体尺寸的确定与结构草图的绘制、模具结构总装图和零件工作图的绘制、全面审核投产制造等。其中模具结构的设计既是重点又是难点，主要包括成型位置的及分型面的选择，模具型腔数的确定及型腔的排列和流道布局和浇口位置的选择，模具工作零件的结构设计，推出机构的设计，拉料杆的形式选择，排气方式设计等。通过本次毕业设计，使我更加了解模具设计的含义，
