制定CA6140车床法兰盘84003加工工艺设计钻4孔的钻床夹具设计（ID:1145092）
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1710901938975.zip | 926.17K |
| 2 | 1-A3法兰盘零件图.dwg | 427.85K |
| 3 | A3-毛坯图.dwg | 400.06K |
| 4 | 垫板——A4.dwg | 410.31K |

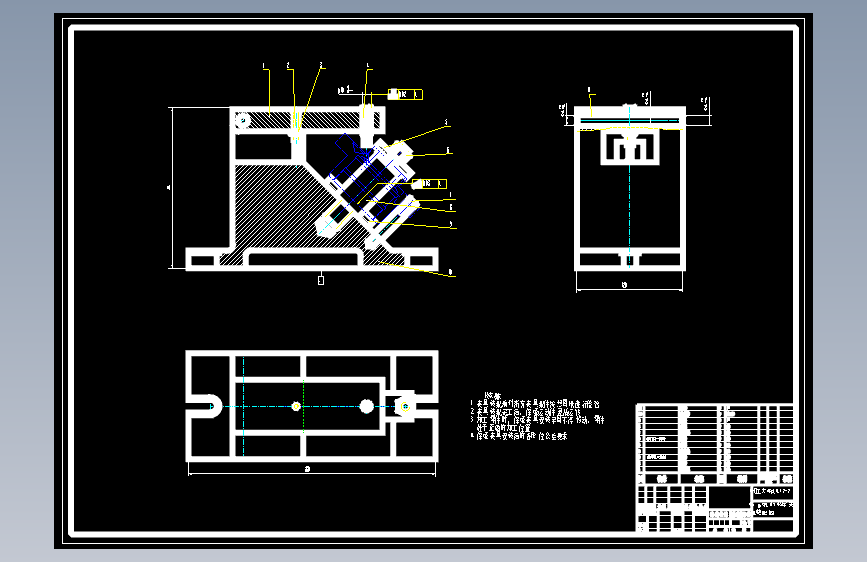

| 5 | 夹具体——A1.dwg | 462.69K |
| 6 | 夹具装配图——A1.dwg | 616.13K |
| 7 | 工序卡（全套）.doc | 400.00K |
| 8 | 工艺过程卡.DOC | 50.50K |

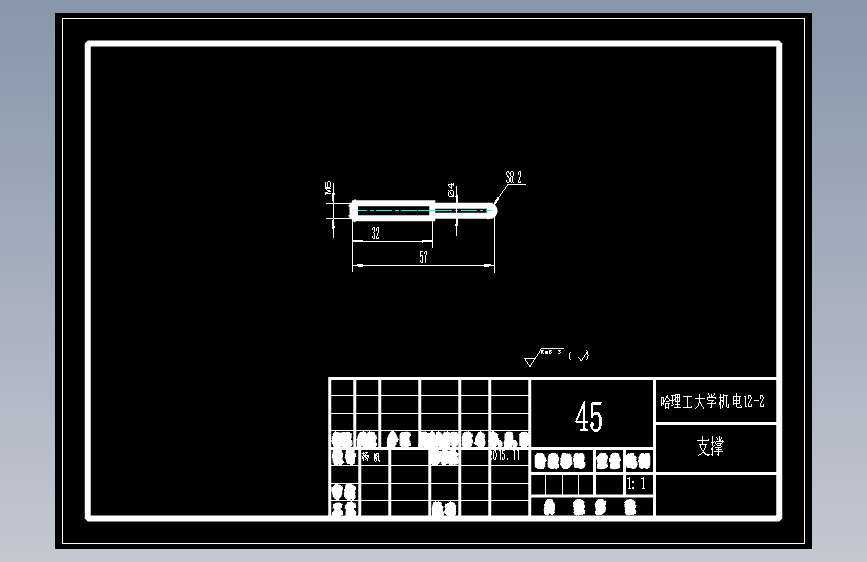

| 9 | 支撑——A4.dwg | 464.96K |
| 10 | 档案袋封皮.doc | 32.50K |
| 11 | 毛坯图.dwg | 415.89K |

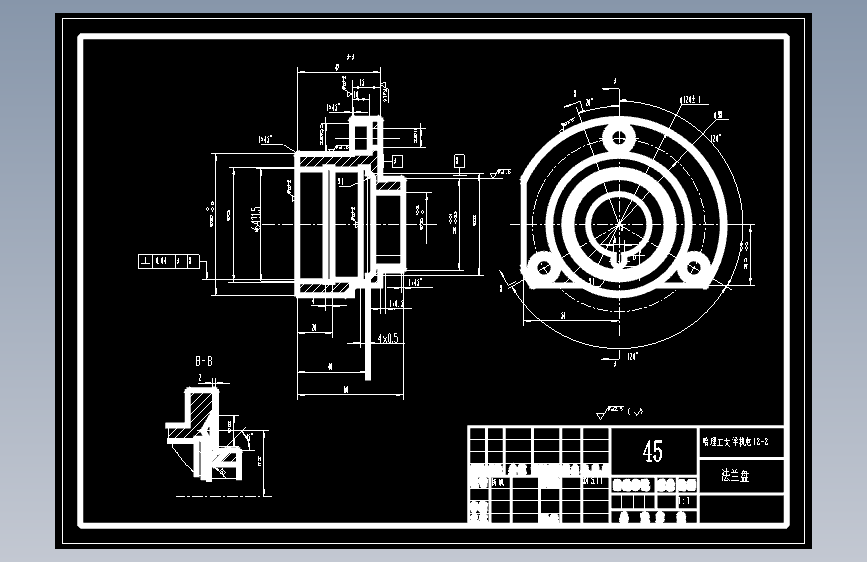

| 12 | 法兰盘——A3.dwg | 915.21K |

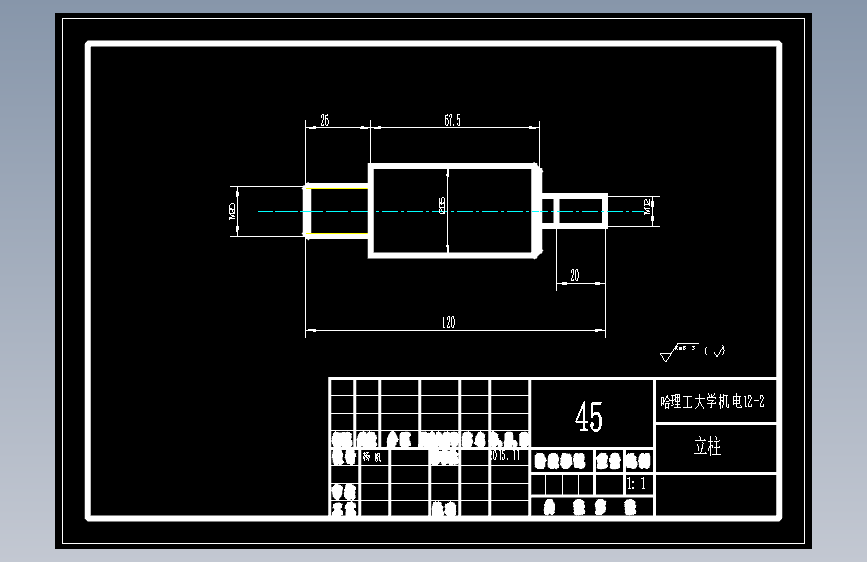

| 13 | 立柱——A4.dwg | 495.75K |
| 14 | 说明书.doc | 161.00K |
| 15 | 转轴——A4.dwg | 435.27K |

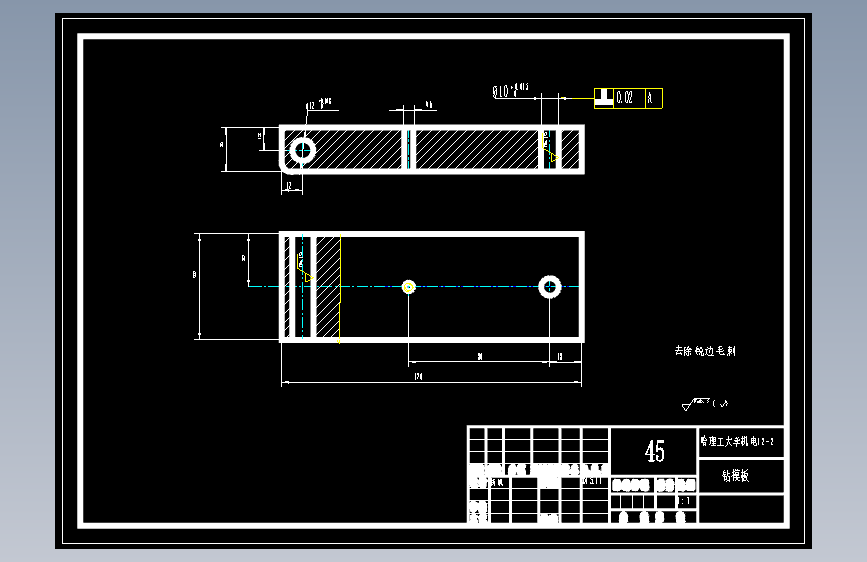

| 16 | 钻模板——A3.dwg | 568.96K |
此图纸下载需要200金币
立即下载
发布者
懵懂的帽子
创作: 15797
粉丝: 137
加入时间：2023-06-06
模型信息
图纸格式：dwg
文件大小：948.4KB
所需金币：200
上传时间：2024-03-20 10:32:19
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
