全自动捆钞机设计（钞票打包机）（ID:1156566）

机械设备 / 包装设备 / 全自动捆钞机设计（钞票打包机）

©非原创

141

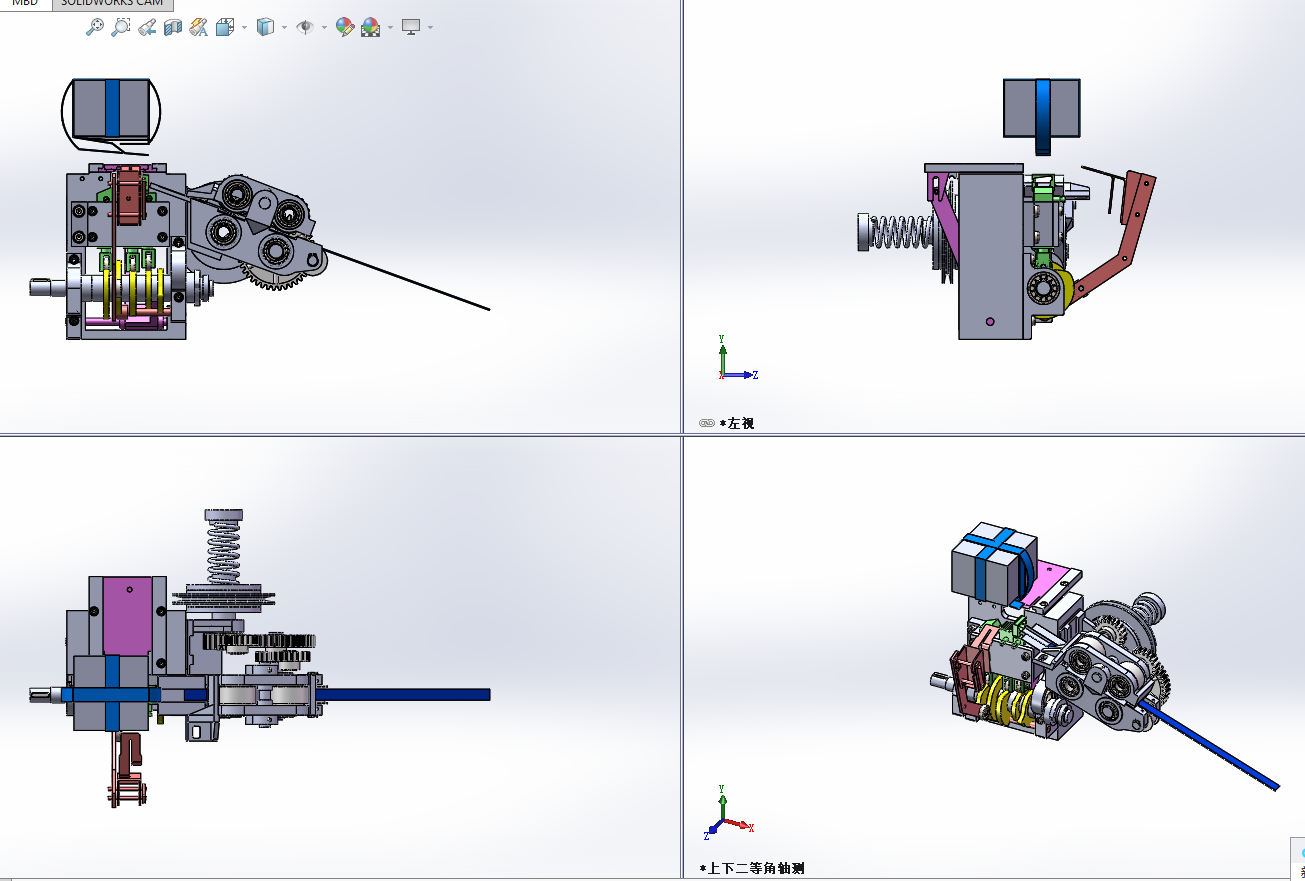

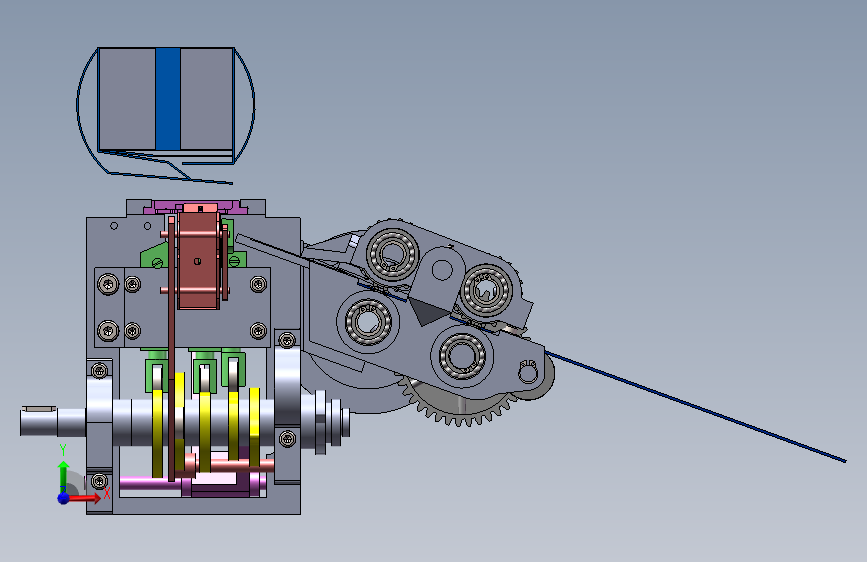

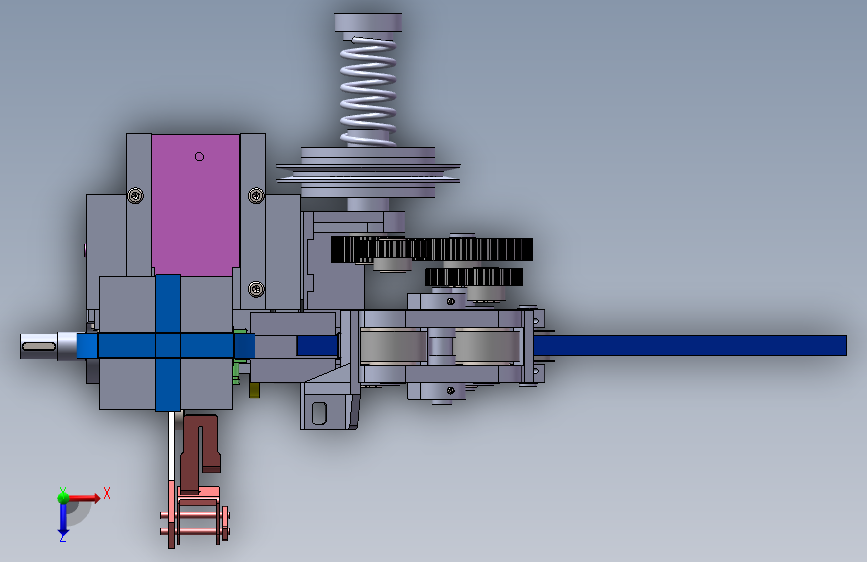

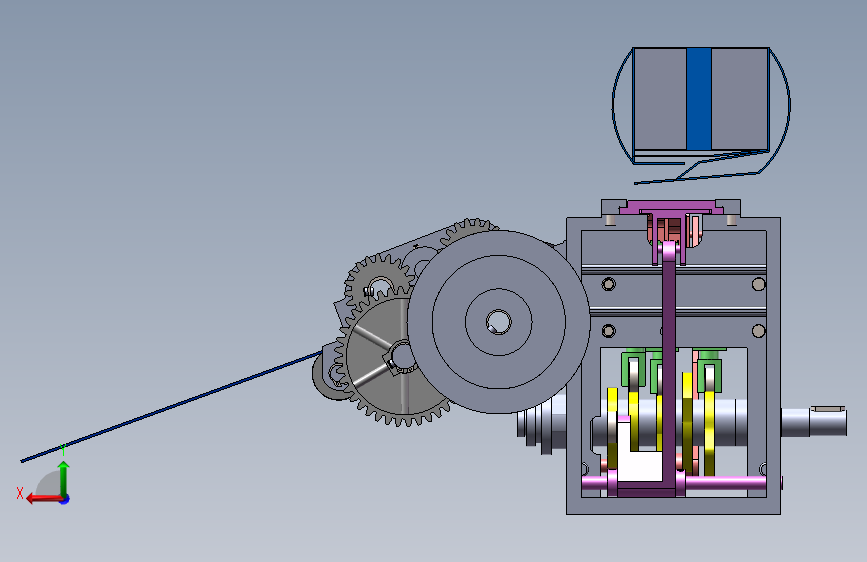

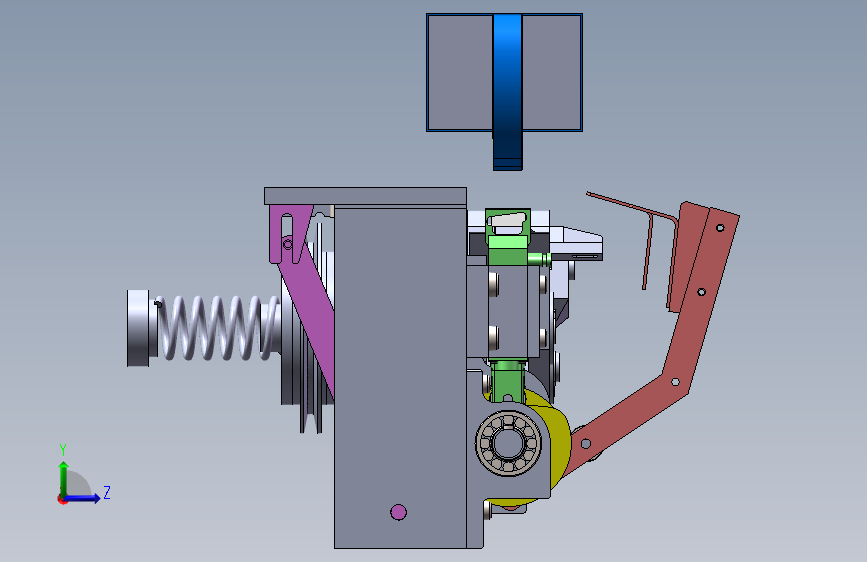

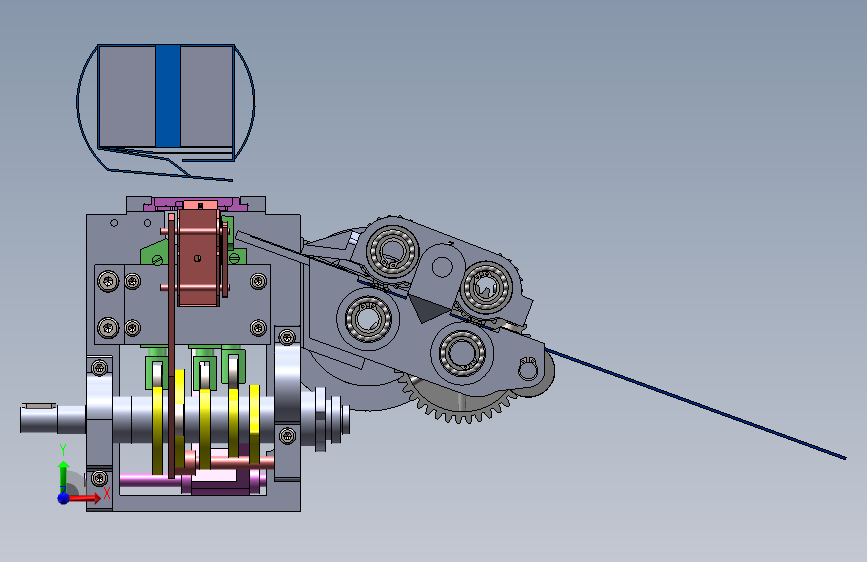

平面图

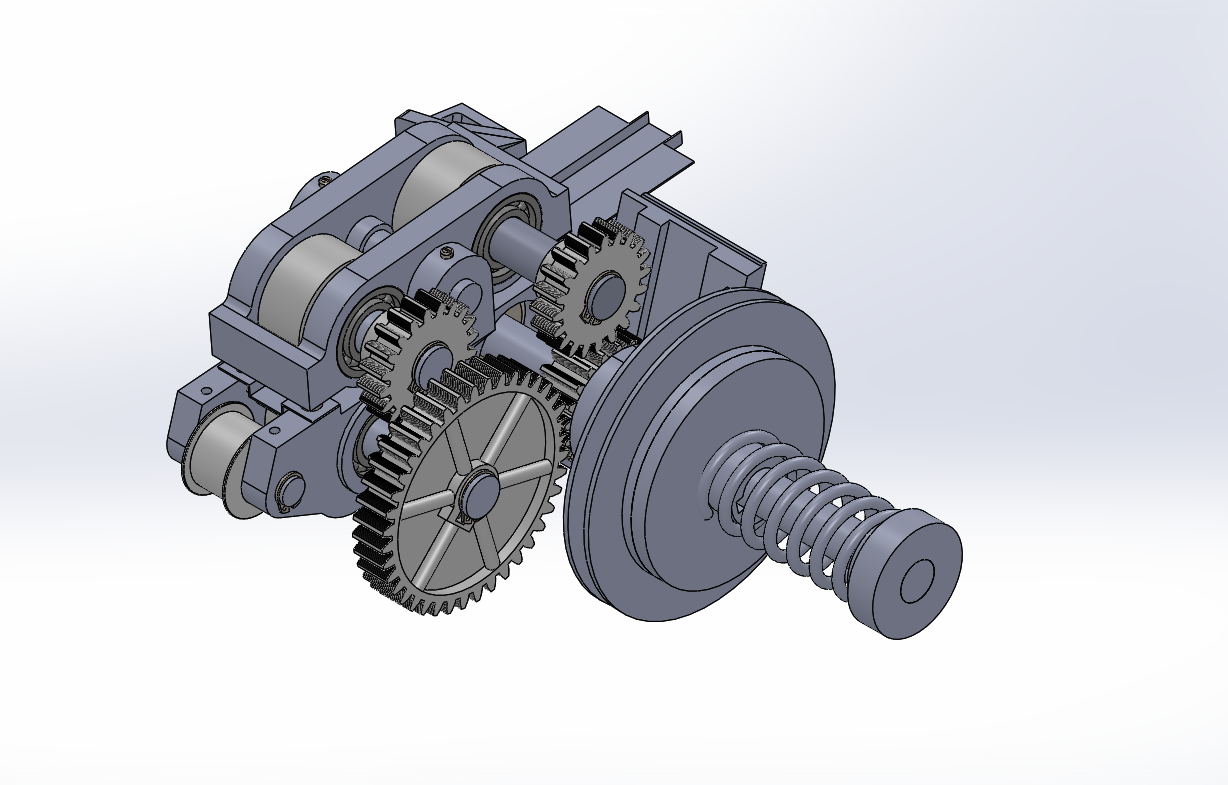

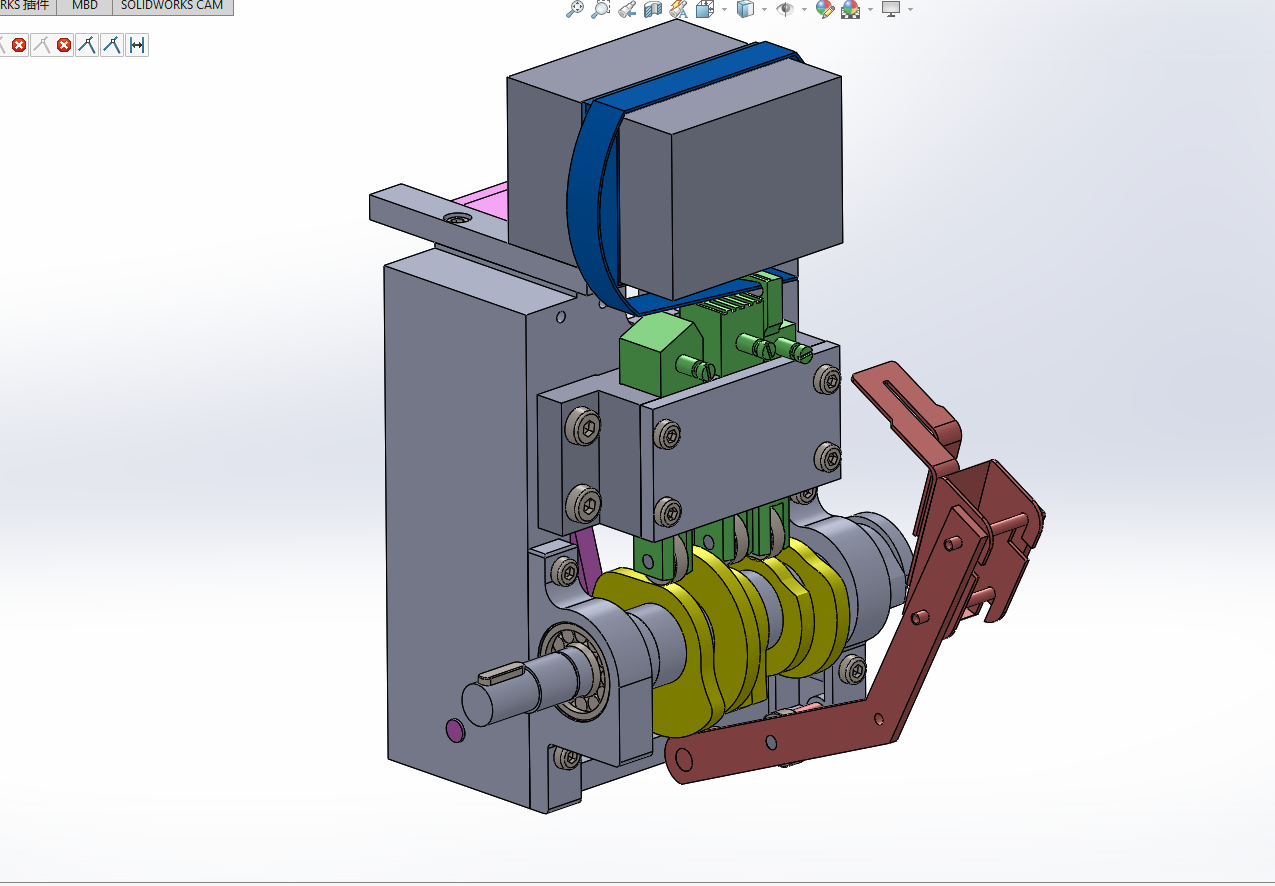

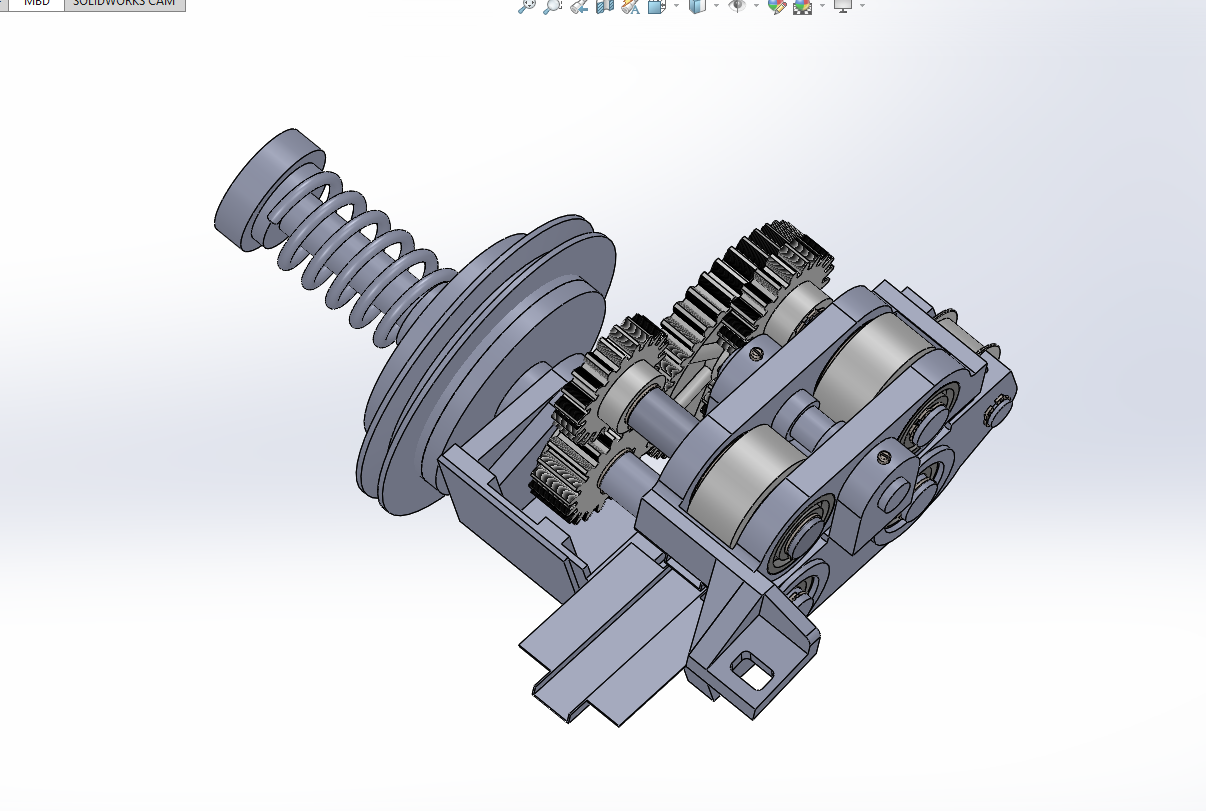

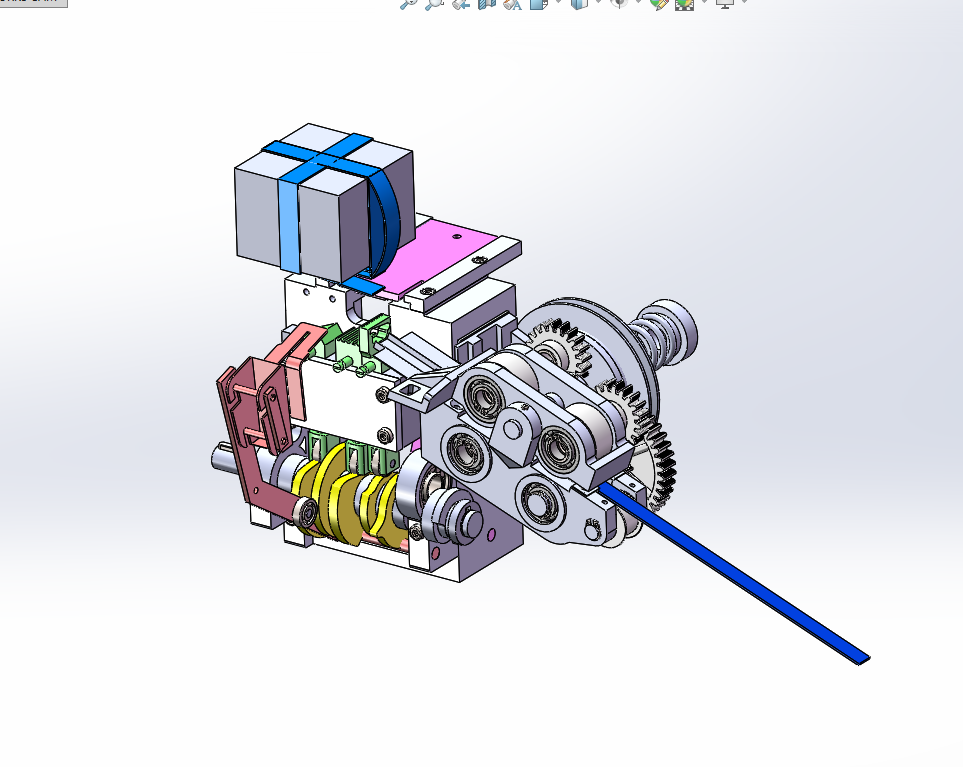

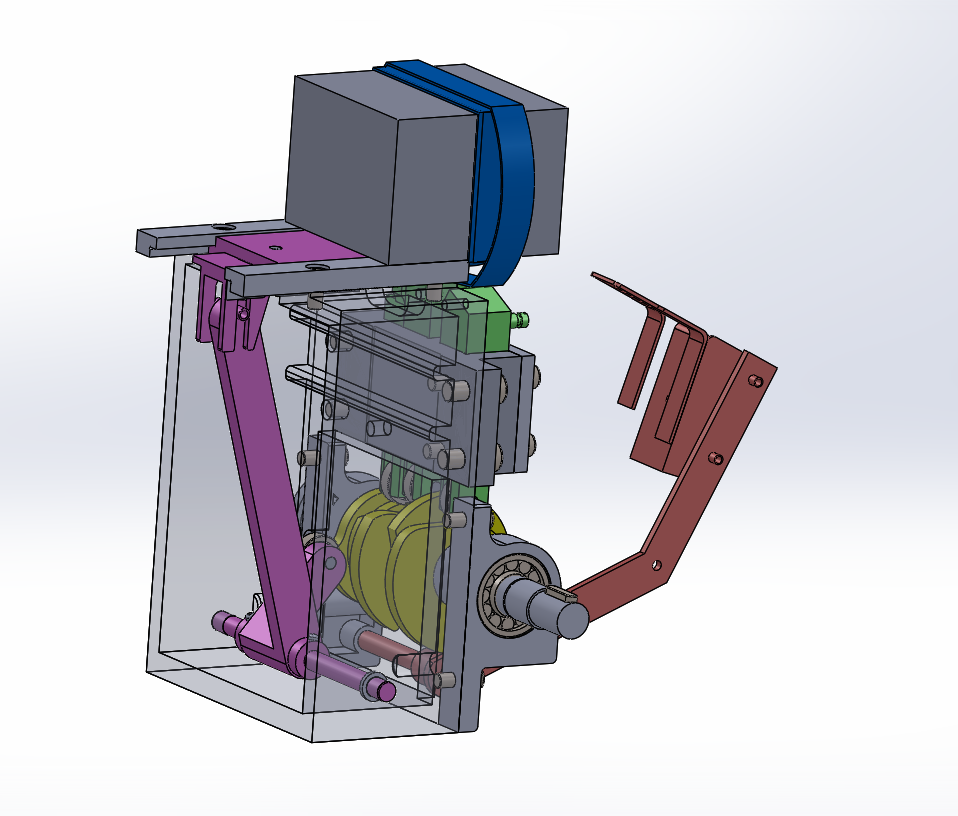

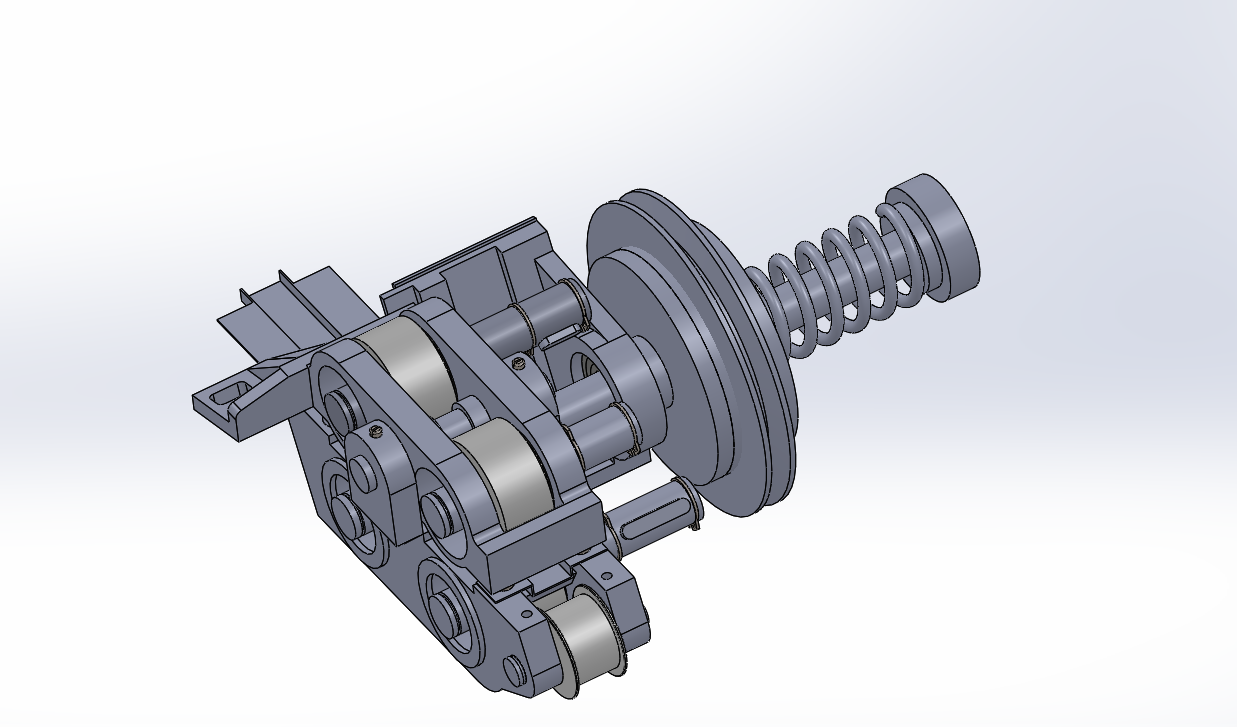

3D视图

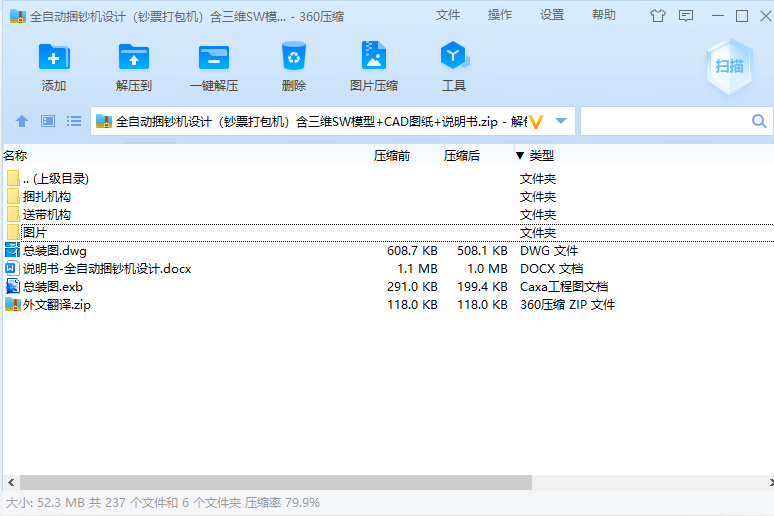

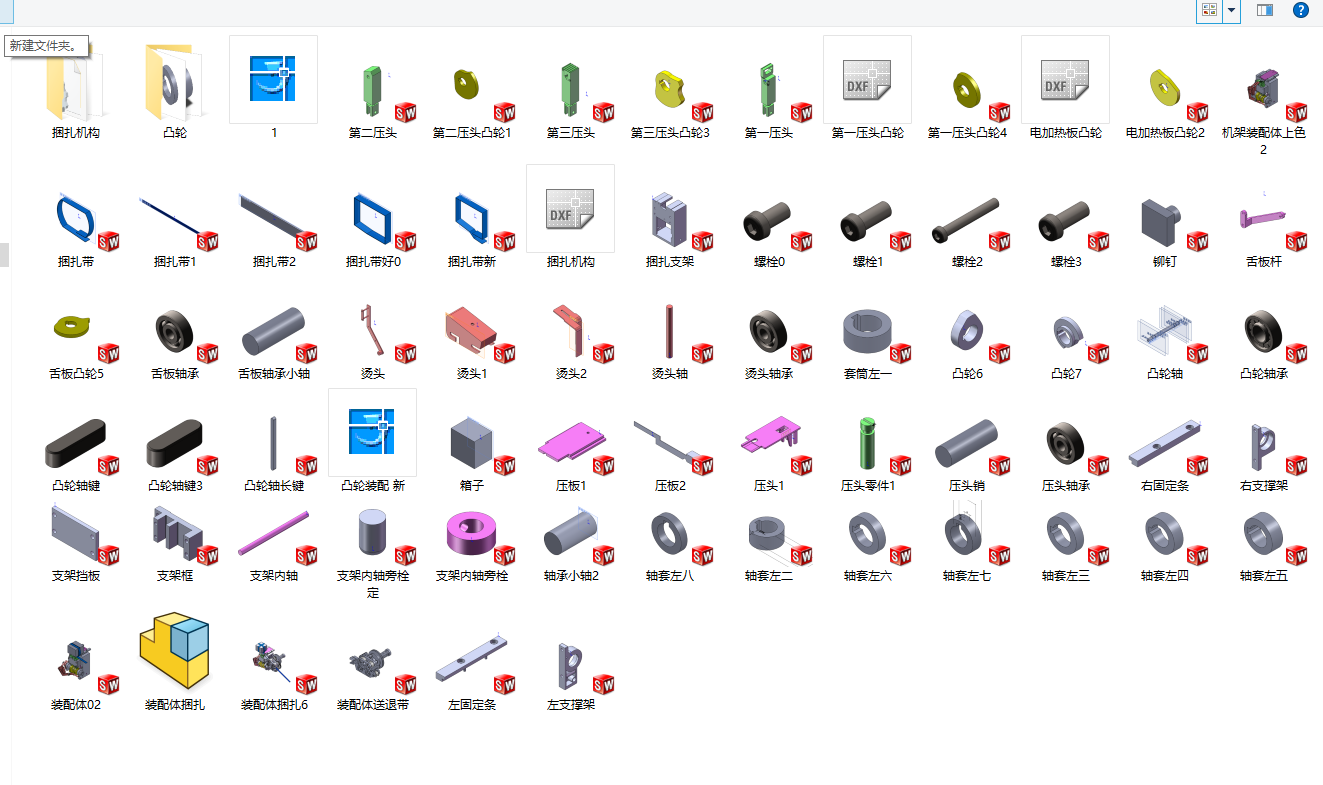

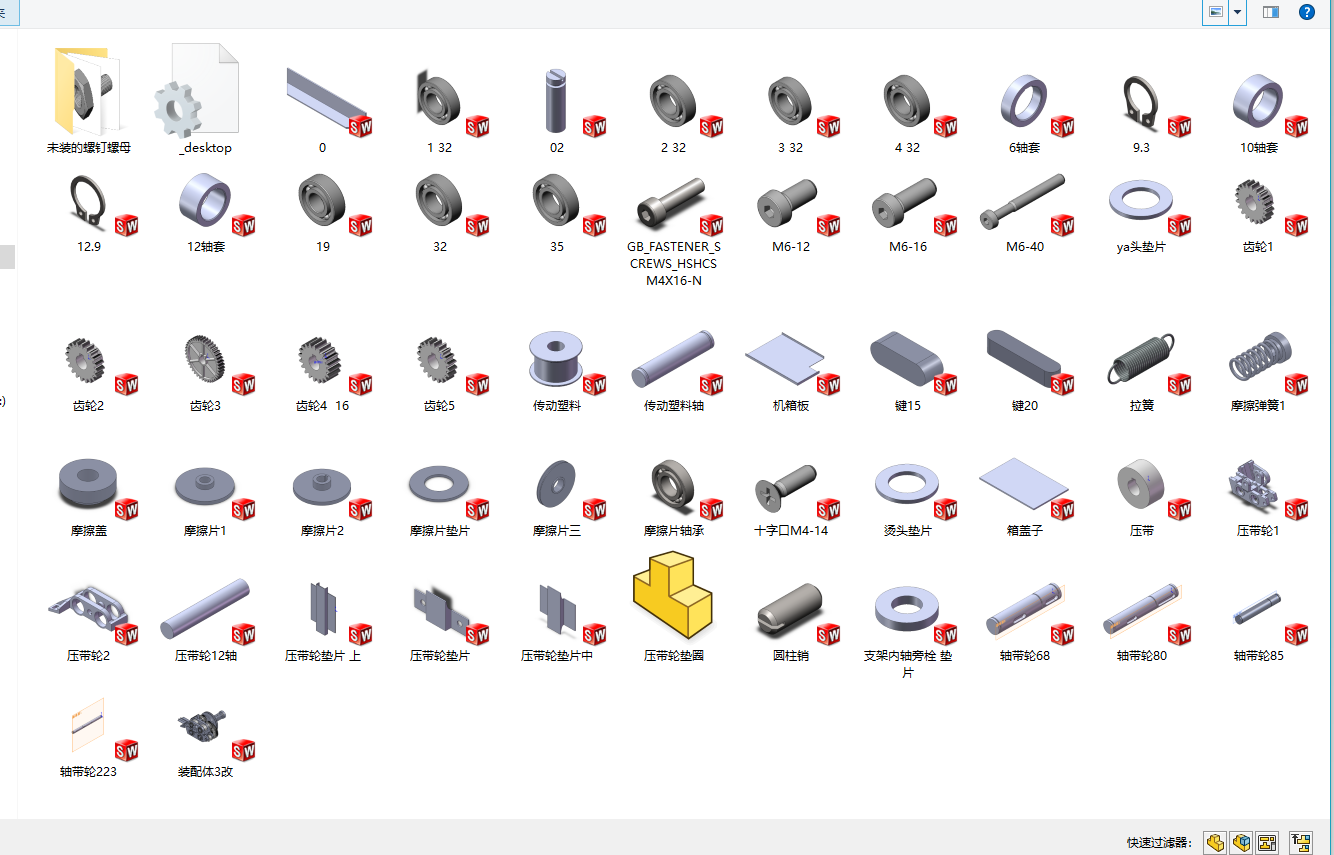

文件列表

#	文件名称	文件大小
1	1711029010310.zip	51.75M

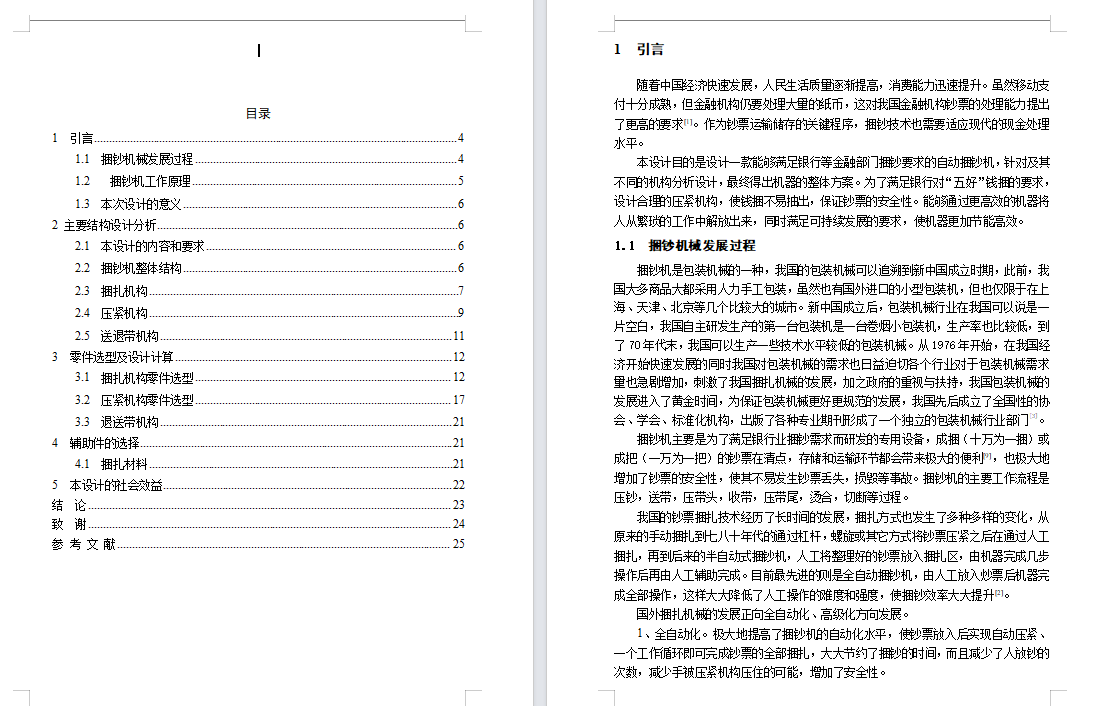

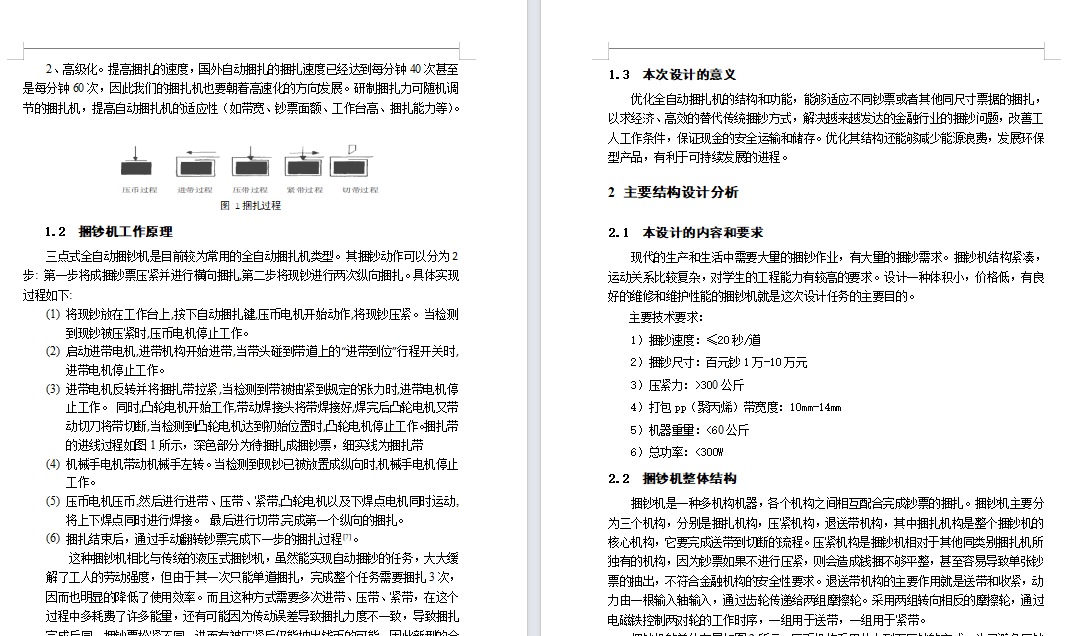

2	1全自动捆钞机设计.docx	1.05M
3	总装图.exb	291.00K

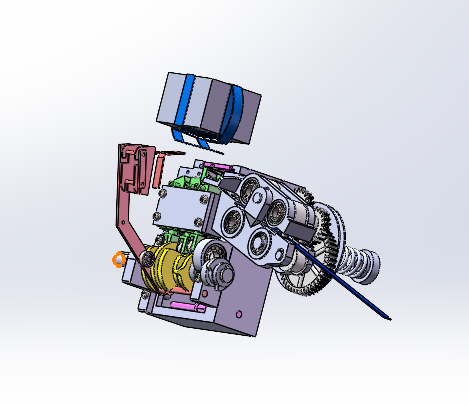

4	三维图.png	97.08K

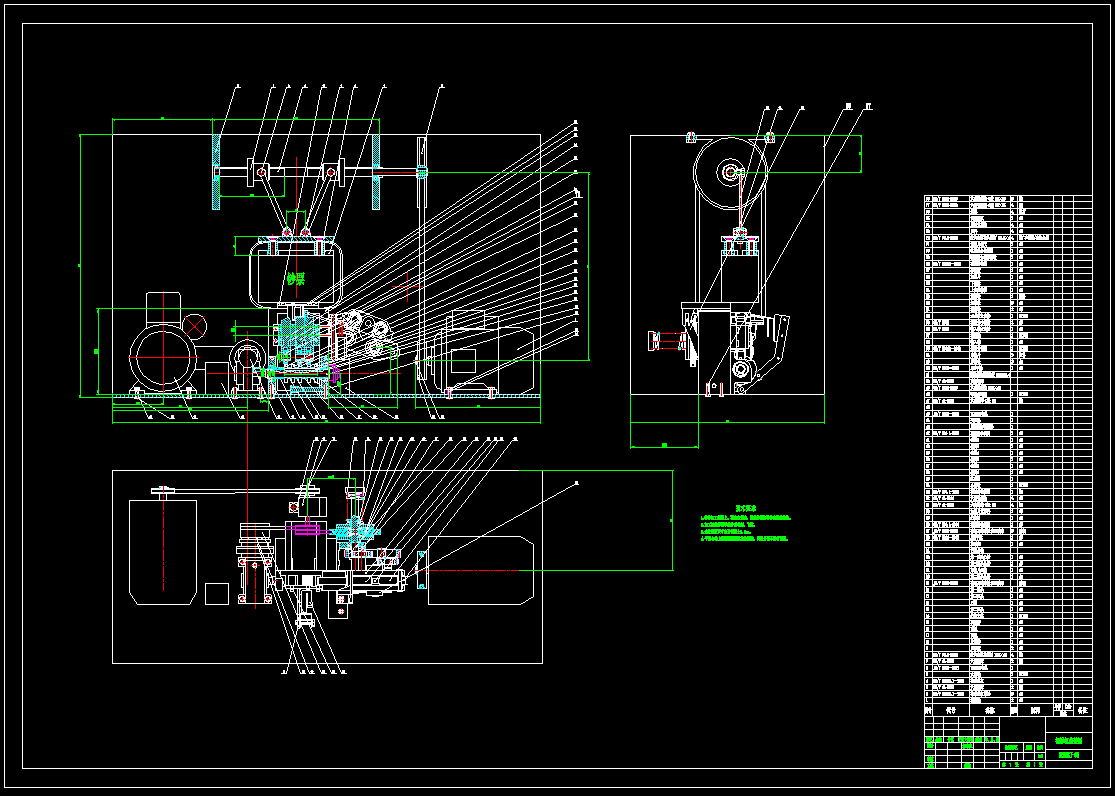

5	二维装配图.png	22.57K
