平面图

3D视图

文件列表

#	文件名称	文件大小
1	17110826078044.zip	28.33M
2	QBZ191上机匣.SLDPRT	1.44M
3	QBZ191下机匣.SLDPRT	6.34M
4	QBZ191后托.SLDPRT	1.72M
5	QBZ191导气.SLDPRT	151.83K
6	QBZ191导轨.SLDPRT	149.67K
7	QBZ191小件.SLDPRT	947.16K
8	QBZ191小件2.SLDPRT	1.99M
9	QBZ191小件3.SLDPRT	865.11K

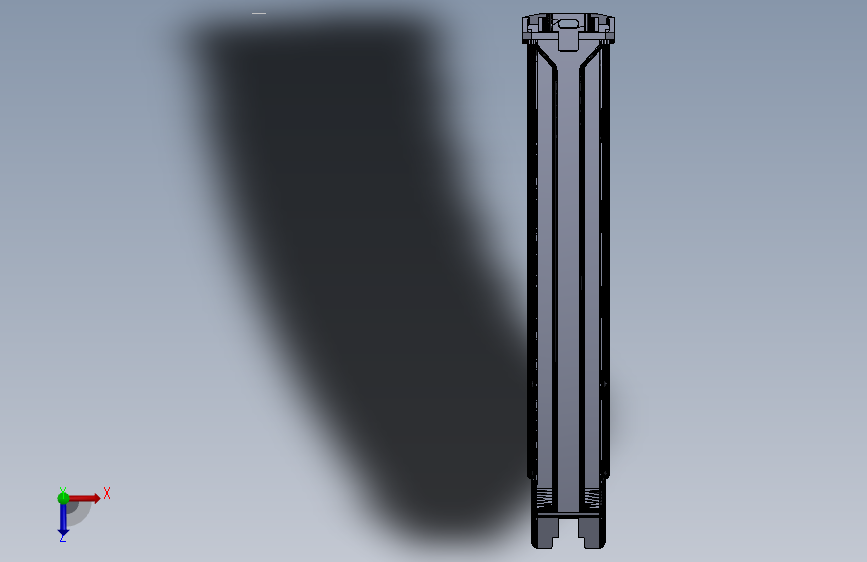

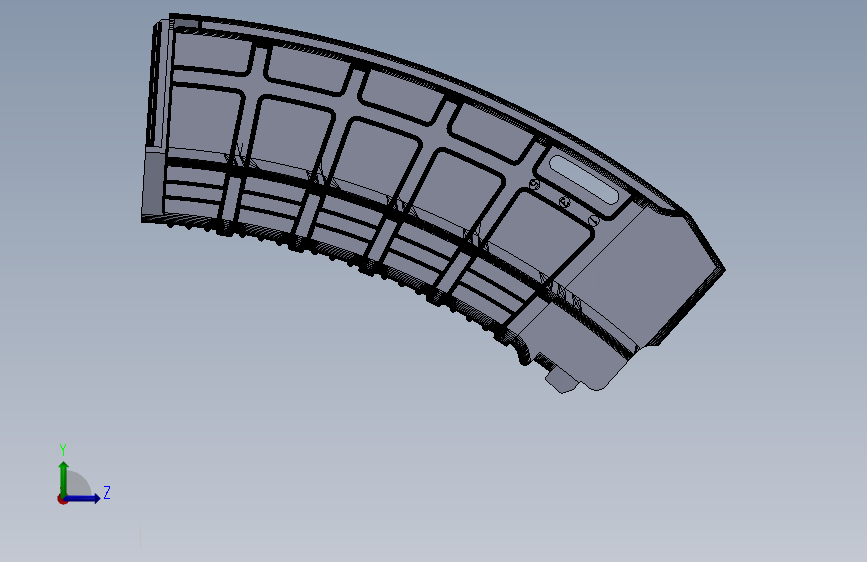

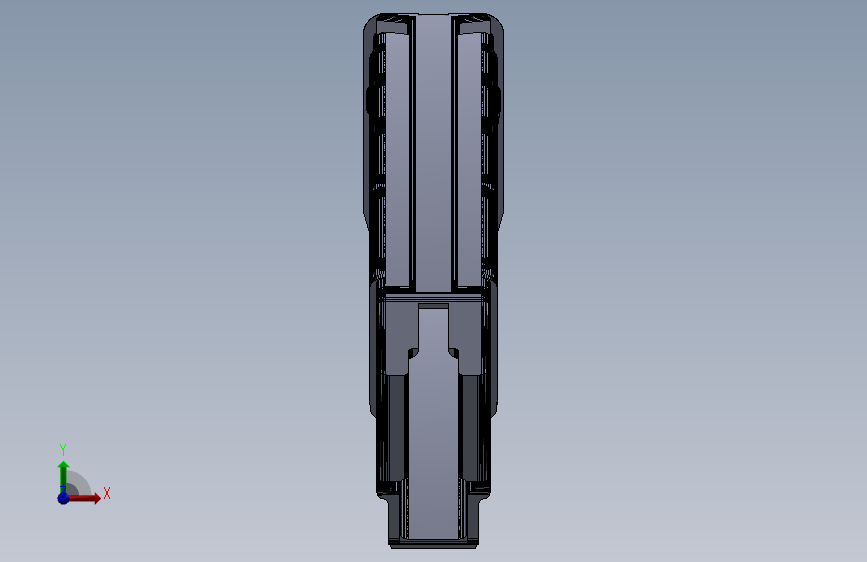

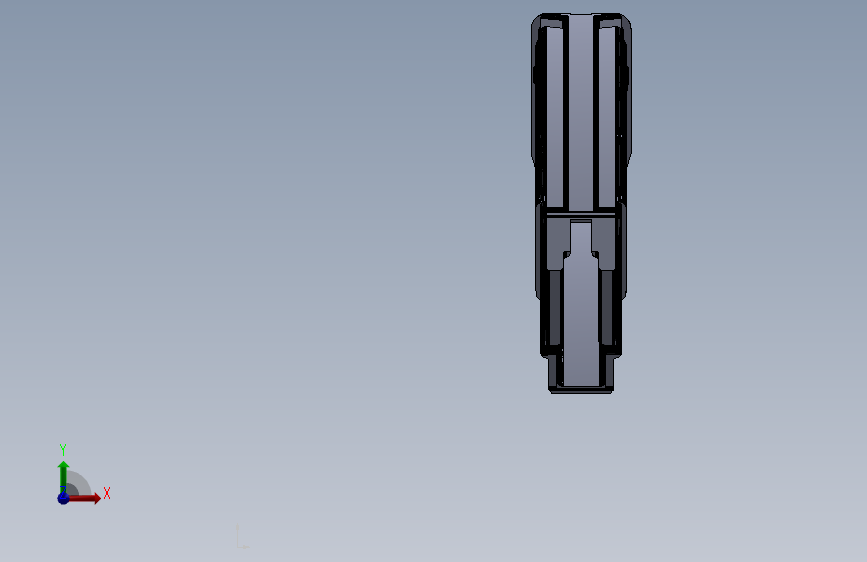

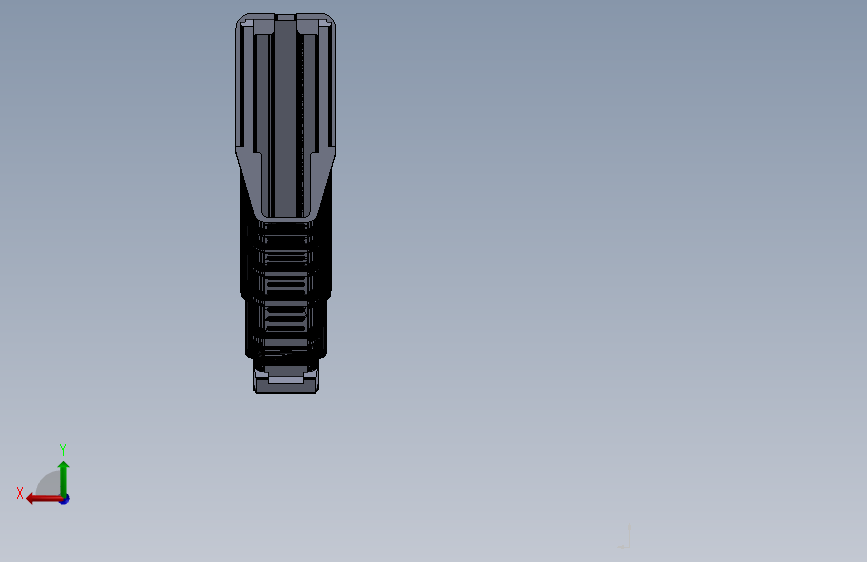

10	QBZ191弹匣.SLDPRT	6.39M
11	QBZ191弹托.SLDPRT	1.26M
12	QBZ191托芯.SLDPRT	166.92K
13	QBZ191护木.SLDPRT	4.39M
14	QBZ191拉机柄.SLDPRT	570.92K
15	QBZ191握把.SLDPRT	1.57M
16	QBZ191管.SLDPRT	132.03K
17	QBZ191销钉.SLDPRT	298.16K
18	QBZ子弹.SLDPRT	497.64K

此图纸下载需要30金币

立即下载

发布者

137****9492

创作: 1

粉丝: 1

加入时间：2023-11-08

私信

关注

模型信息

图纸格式：sldprt

文件大小：29.01M

所需金币：30

上传时间：2025-01-22 16:58:11

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2023

标签

qbz191教具

图纸简介

QBZ-191系列步枪一改95式枪族的无托化布局，重新回归了常规的有托布局，从现场来看，作为步枪有两种枪管长度（分别为QBZ-192的320毫米左右和QBZ-191的420毫米左右)，还有一种是QBU-191的精确射手型号（枪管长度500毫米左右）。弹匣既可以通用95-1式步枪的弹匣，也可以使用新研制的，带侧方观察窗的新塑料弹匣。整体采用上下机匣结构，上下机匣均为金属结构。护手、弹匣、握把、枪托采用工程塑料，枪顶部设有全通的皮卡汀尼导轨，QBU-191精确射手型护木为8方向MLOK接口，方便安装各类瞄准具。总体而言，新一代步枪家族相比我军以往列装的轻武器，外观紧凑美观，人机功效显著
