折弯翻孔件落料冲孔复合模(CAD图+SW三维)（ID:1191677）

设备部件 / 模具类 / 折弯翻孔件落料冲孔复合模(CAD图+SW三维)

©原创

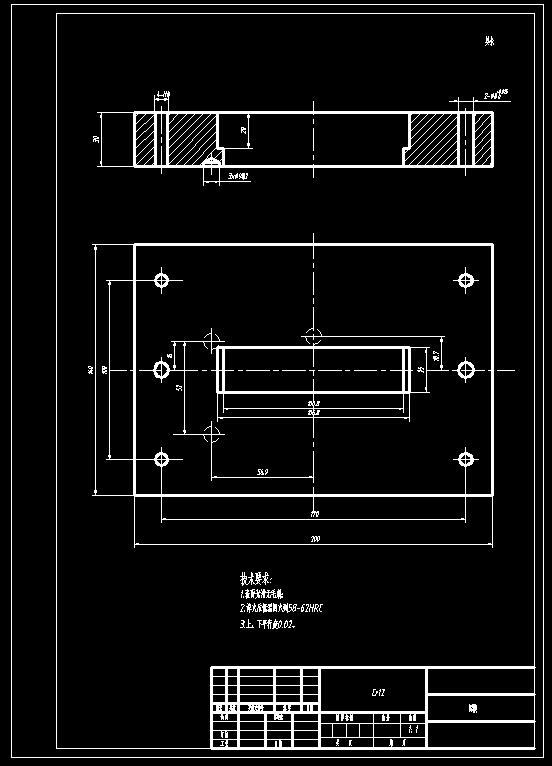

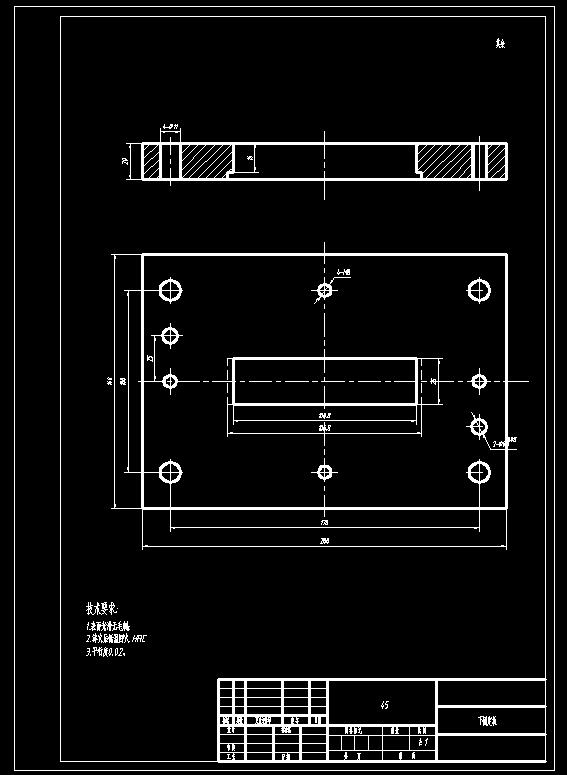

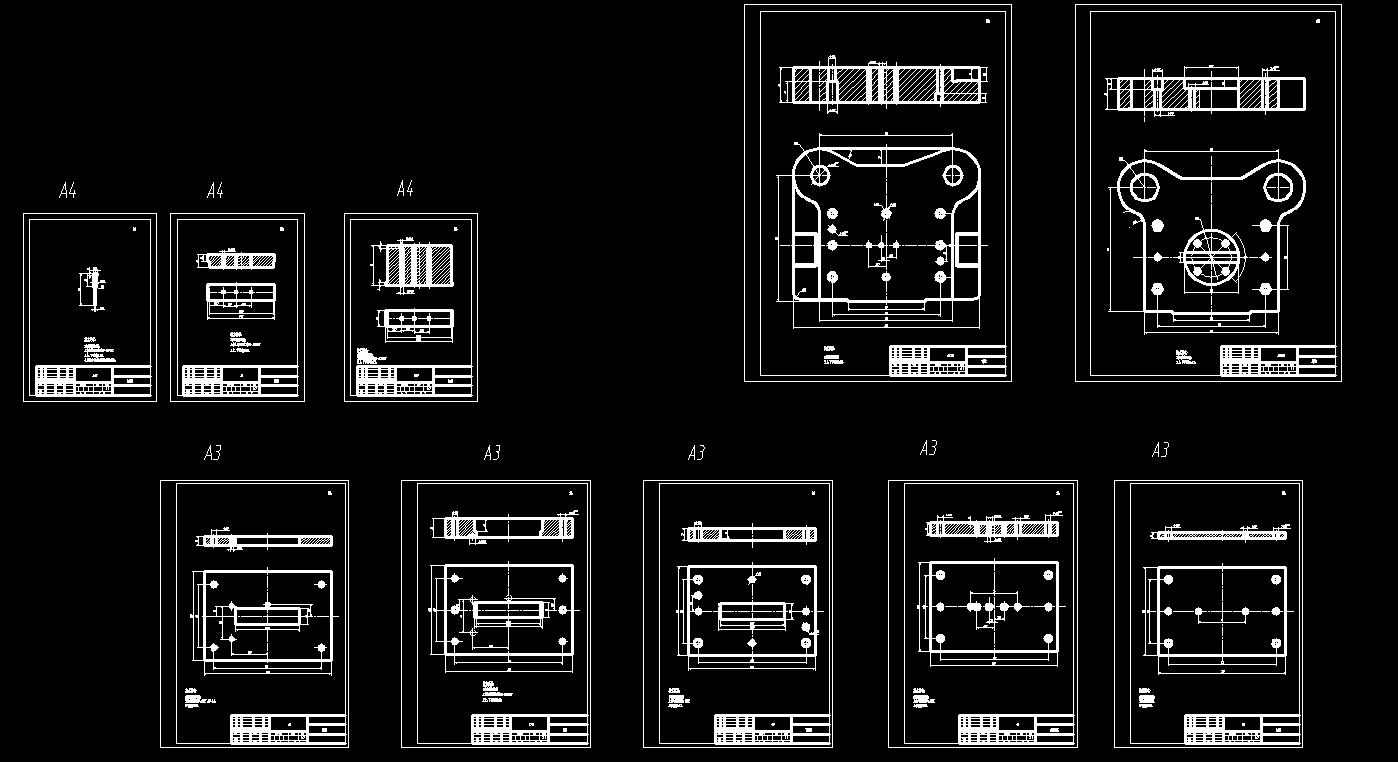

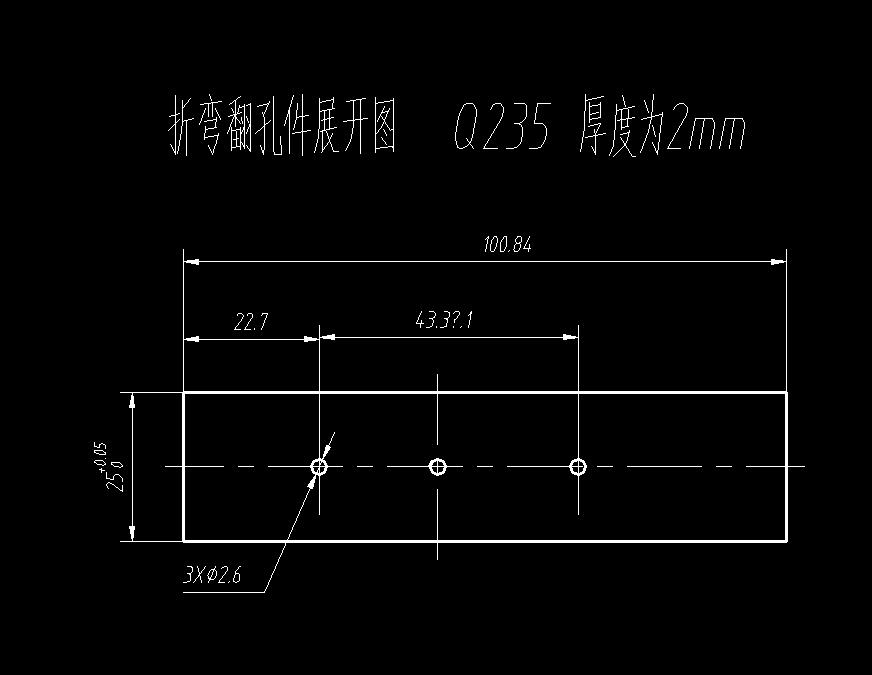

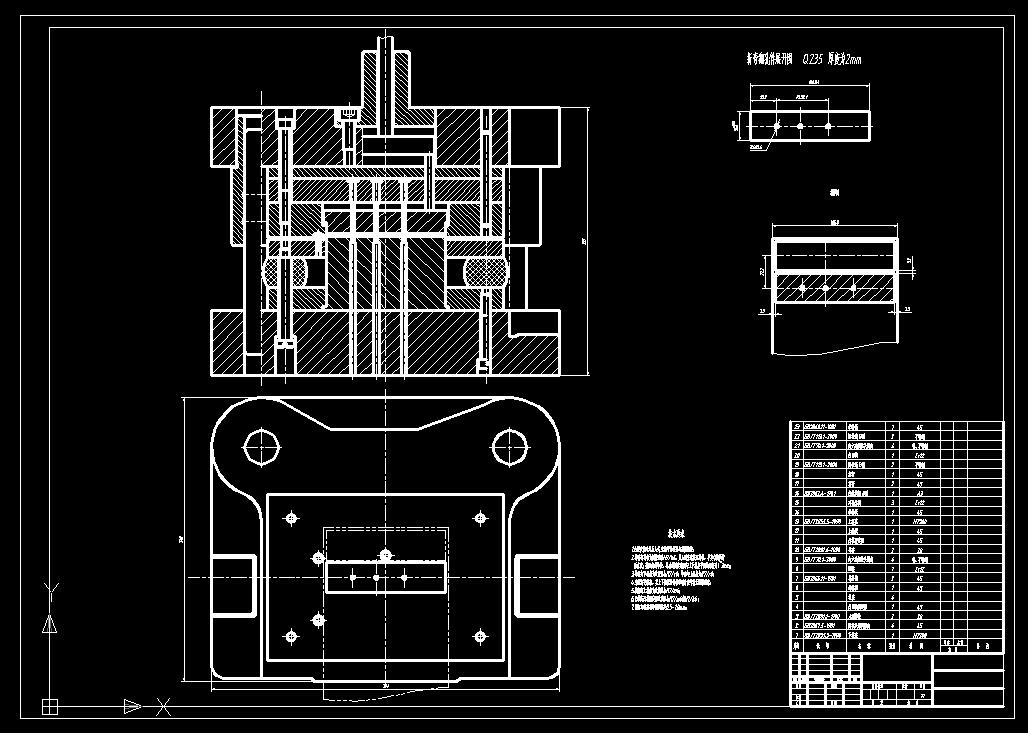

平面图

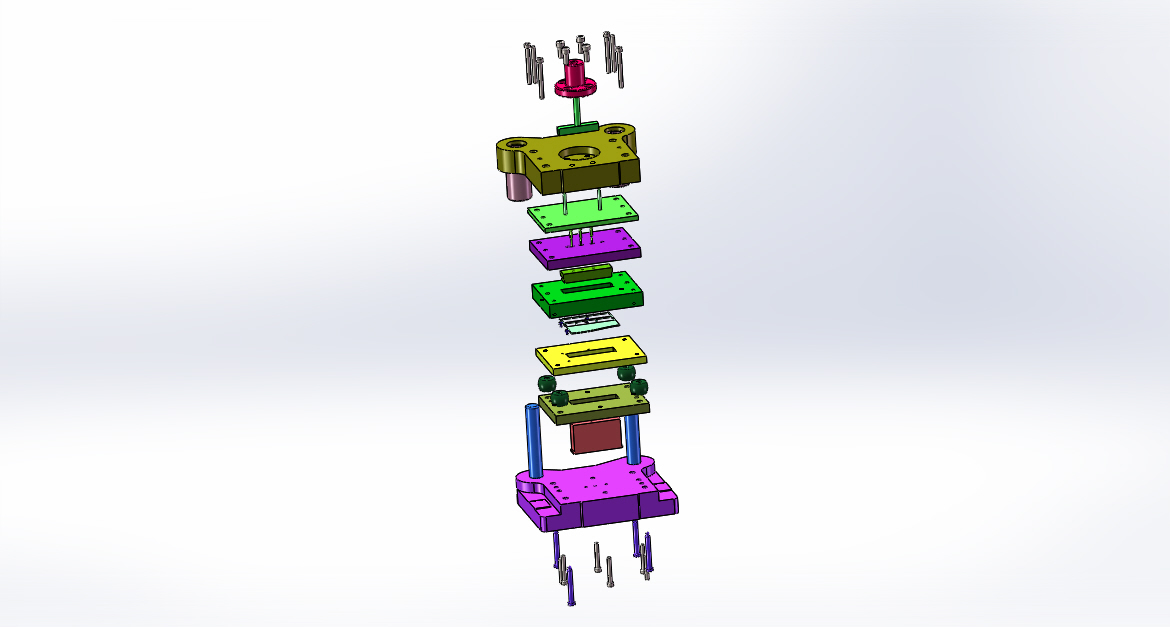

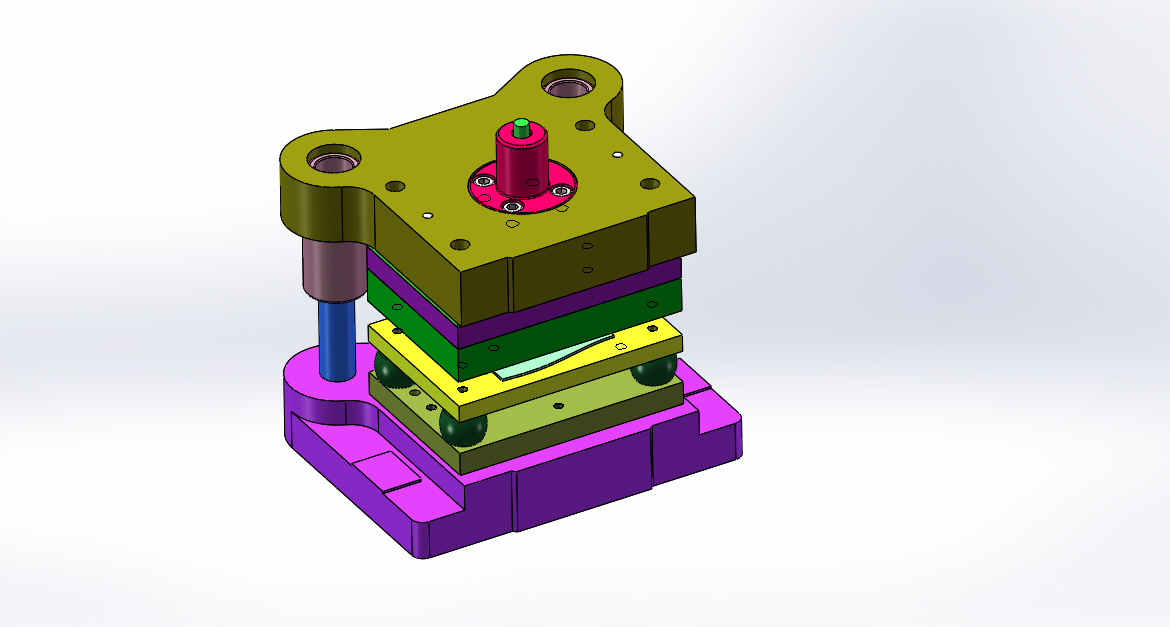

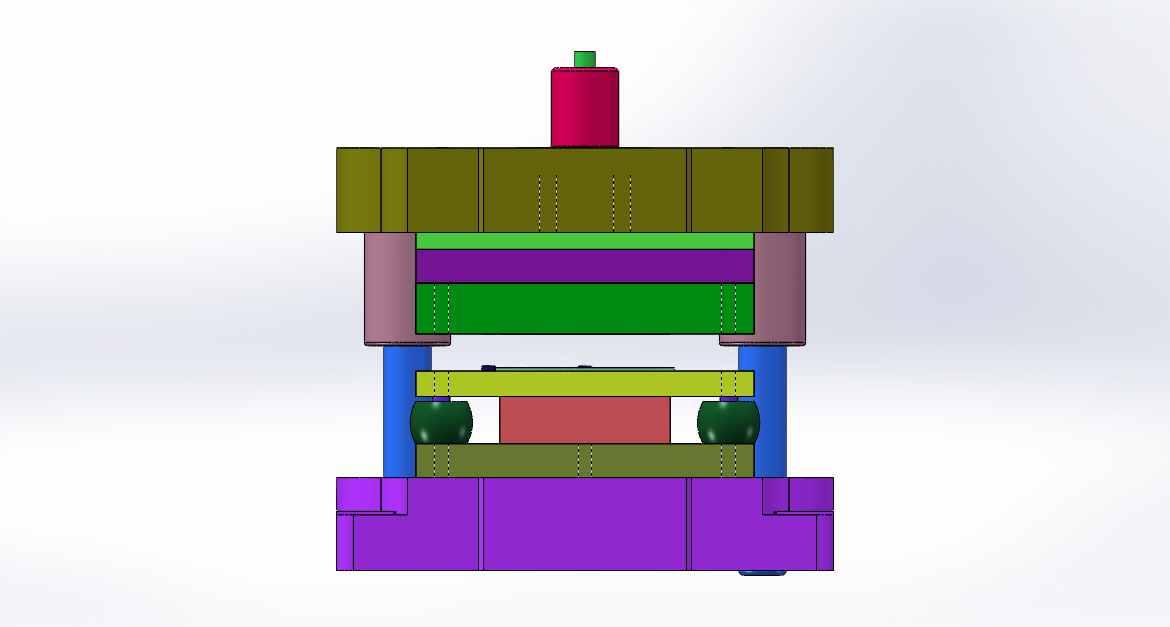

3D视图

文件列表

#	文件名称	文件大小
1	17113702137461.zip	4.86M
2	第一套：落料冲孔复合模.dwg	361.32K
3	10_导套.SLDPRT	140.13K
4	11_凸模固定板.SLDPRT	79.21K
5	12_上垫板.SLDPRT	62.99K
6	13_上模座.SLDPRT	136.73K
7	14_推件器.SLDPRT	62.23K
8	15_冲孔凸模.SLDPRT	50.66K
9	16_凸缘模柄B型.SLDPRT	101.98K
10	17_顶杆.SLDPRT	64.67K
11	18_打杆.SLDPRT	59.34K
12	1_下模座.SLDPRT	171.53K
13	20_凸凹模.SLDPRT	74.45K
14	2_圆柱头卸料螺钉.SLDPRT	66.41K
15	2_导柱.SLDPRT	74.86K
16	4_下固定板.SLDPRT	93.14K
17	5_橡胶.SLDPRT	100.54K
18	6_卸料板.SLDPRT	73.17K
19	7_导料销.SLDPRT	62.37K
20	8_凹模.SLDPRT	101.36K
21	B18.3.1M-10x1.5x25HexSHCS--25NHX.sldprt	150.02K
22	B18.3.1M-8x1.25x55HexSHCS--28NHX.sldprt	144.79K
23	B18.3.1M-8x1.25x80HexSHCS--28NHX.sldprt	140.20K
24	GB_CONNECTING_PIECE_PIN_DP8X55.sldprt	80.11K
25	GB_CONNECTING_PIECE_PIN_DP8X80.sldprt	78.63K
26	上模.SLDASM	303.81K
27	下模.SLDASM	203.97K
28	冲孔废料.SLDPRT	50.95K
29	卸料板组件.SLDASM	86.81K
30	料带.SLDPRT	65.59K
31	条料.SLDPRT	48.40K
32	落料冲孔复合模.SLDASM	494.07K
33	落料冲孔复合模.SLDPRT	239.75K
34	零件.SLDPRT	49.99K
35	落料冲孔复合模.STEP	1.60M
