渡槽技术施工图（ID:1210035）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17117698901229.zip | 385.09K |
| 2 | 渡槽技术施工图_dwg.dwg | 485.44K |
此图纸下载需要50金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：394.33KB
所需金币：50
上传时间：2024-03-30 11:38:11
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
标签
图纸简介

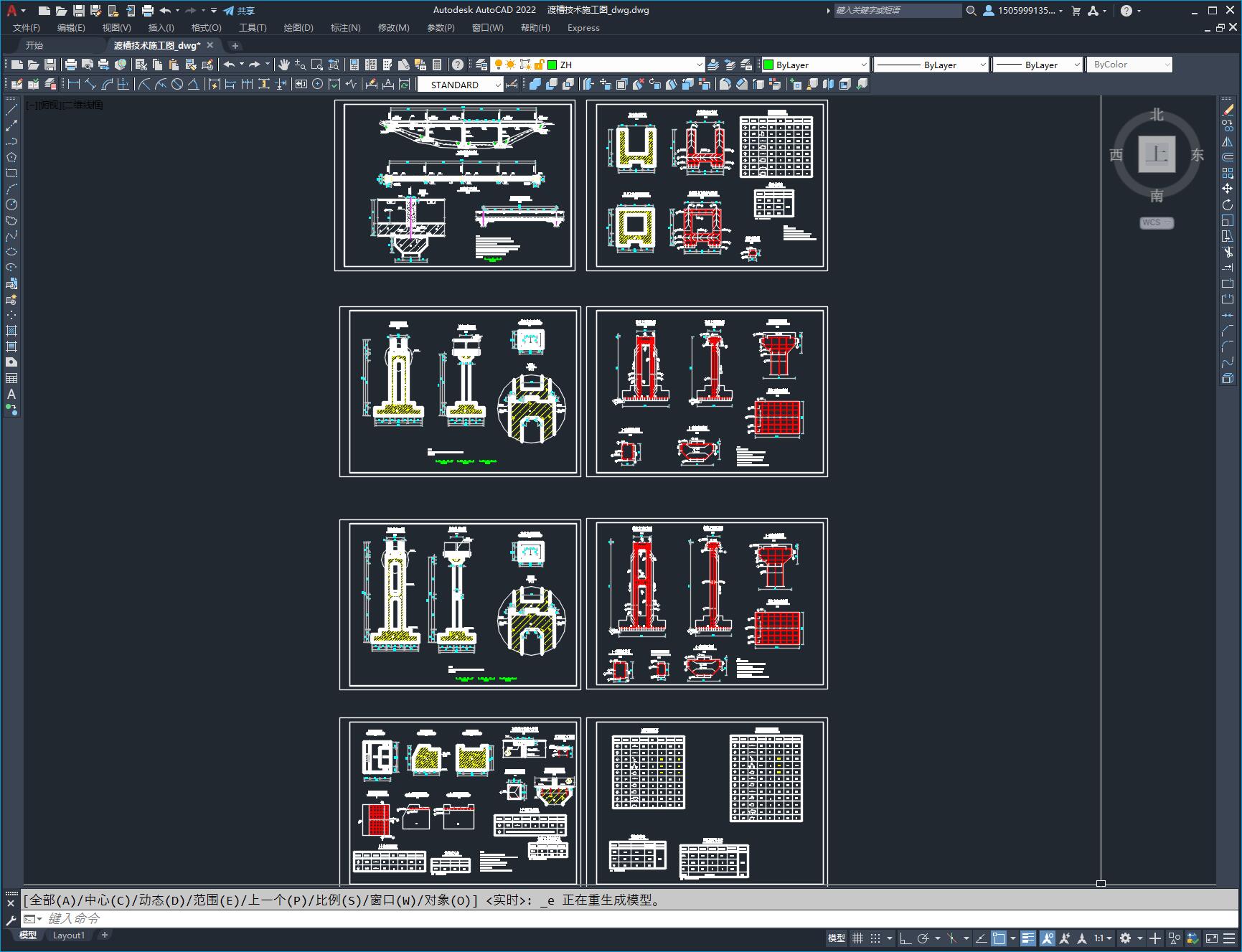

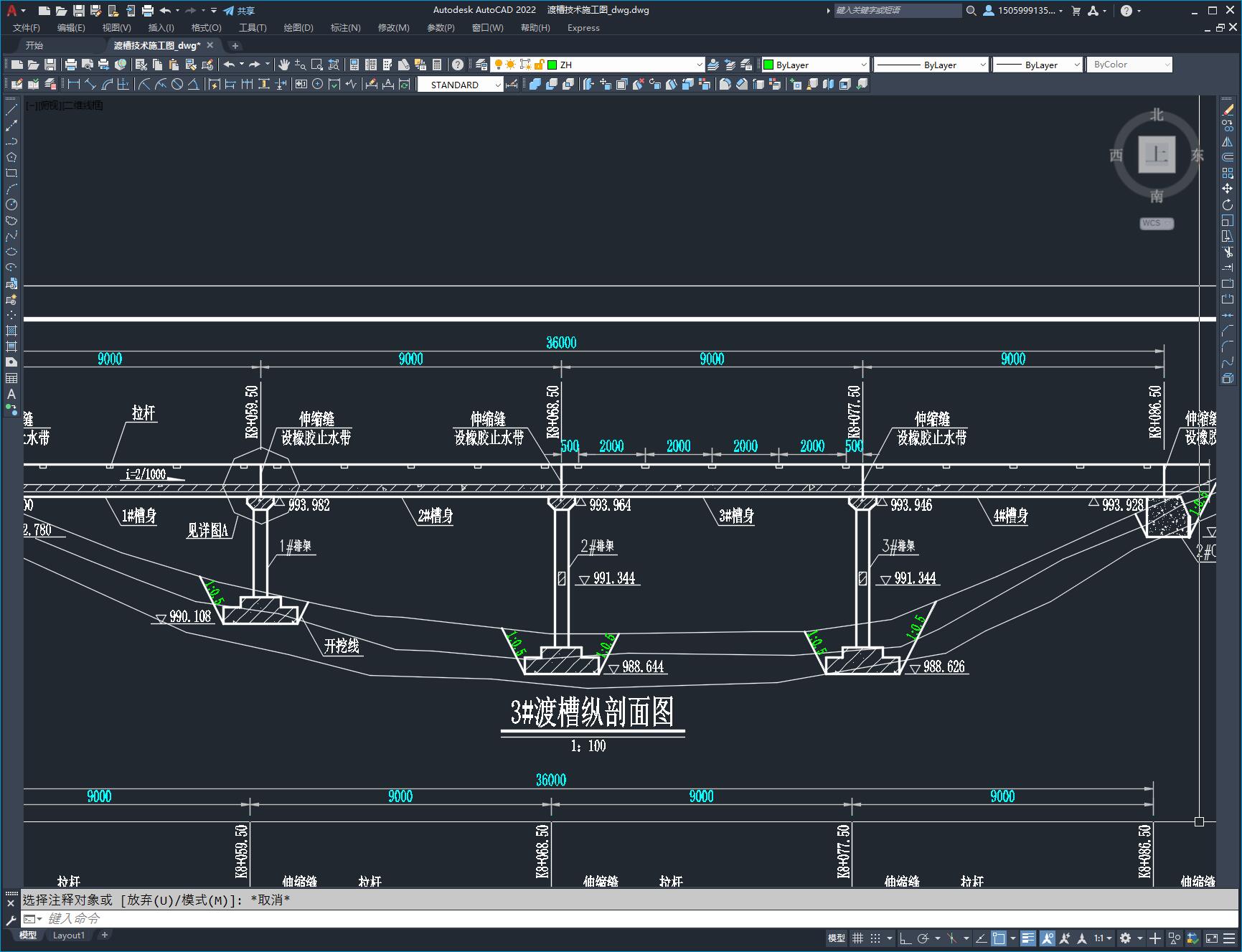

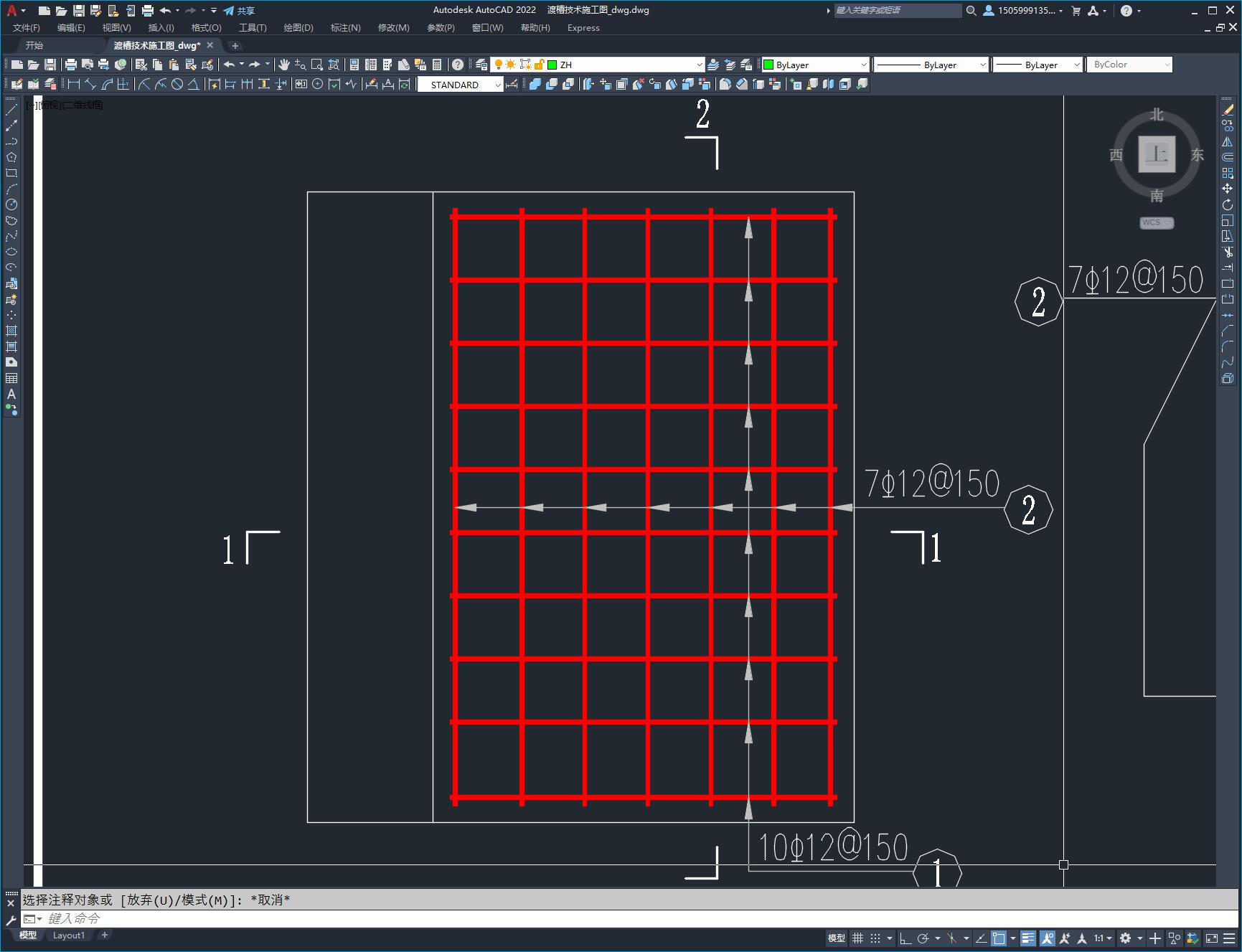

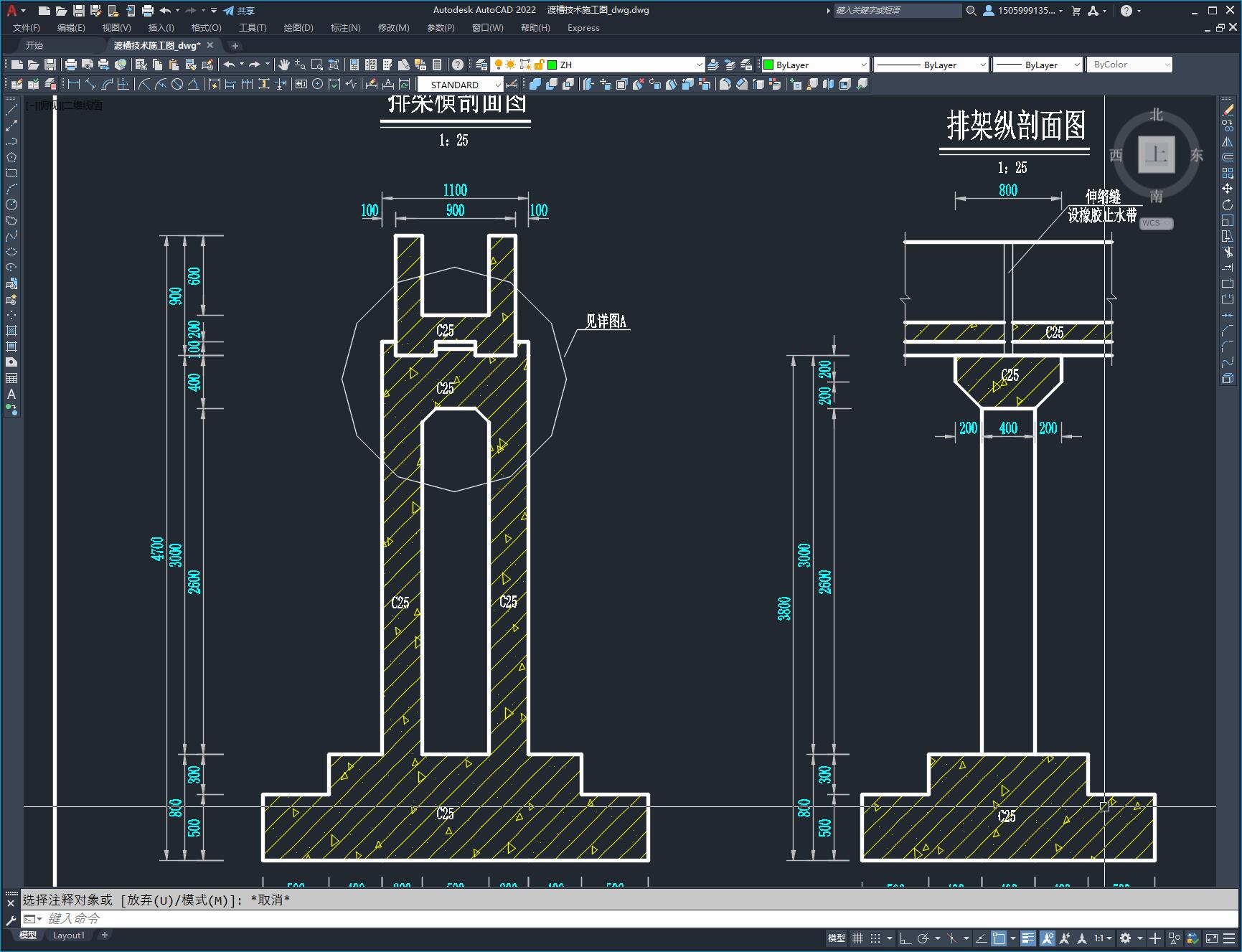

本套图纸为渡槽技术施工图，内容包括：3#渡槽纵剖面图，3#渡槽平面图，3#渡槽详图，2#槽身纵剖面图，槽身横剖面图，渡槽槽身配筋图，槽身及拉杆横剖面图，渡槽槽身及拉杆配筋图，拉杆配筋图，排架横剖面图，排架基础平面图，排架立面配筋图，剖面配筋图，排架顶部配筋图，边墩平面图，渡槽槽身接缝大样图，钢板支座平面图等。
说明：
1.图中尺寸高程以m计，桩号以km+m计，其余尺寸以mm计;
2.排架基础埋入弱风化基岩层，以弱风化基岩层作为持力层；
3.伸缩缝宽30mm,设置橡胶止水带;
4.槽身每跨设置4根拉杆，每跨首尾拉杆离跨端0.5米，拉杆间距为2米；
5.渡槽进出口设置边墩，
