双轴旋转云台（ID:1210109）
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17117866526974.rar | 3.80M |
| 2 | L形支架.SLDPRT | 109.33K |
| 3 | 俯仰U形支架侧板.SLDPRT | 132.85K |
| 4 | 俯仰U形支架底板.SLDPRT | 119.64K |
| 5 | 俯仰与偏航连接板.SLDPRT | 95.71K |
| 6 | 俯仰大带轮.SLDPRT | 102.28K |
| 7 | 俯仰小带轮.SLDPRT | 99.40K |
| 8 | 俯仰张紧轮滑轨.SLDPRT | 100.77K |
| 9 | 俯仰支撑圆盘.SLDPRT | 84.71K |
| 10 | 俯仰机构转轴.SLDPRT | 102.26K |
| 11 | 俯仰机构转轴2.SLDPRT | 101.73K |
| 12 | 俯仰电机.SLDPRT | 114.18K |
| 13 | 偏航圆盘支承座.SLDPRT | 115.84K |
| 14 | 偏航大带轮.SLDPRT | 187.15K |
| 15 | 偏航大带轮压板.SLDPRT | 139.79K |
| 16 | 偏航小带轮.SLDPRT | 92.36K |
| 17 | 偏航张紧轮滑轨.SLDPRT | 111.39K |
| 18 | 偏航电机.SLDPRT | 116.41K |
| 19 | 同步带张紧轮.SLDPRT | 85.08K |
| 20 | 同步带张紧轮2.SLDPRT | 89.71K |
| 21 | 编码器.SLDPRT | 122.56K |
| 22 | 编码器支架.SLDPRT | 135.87K |
| 23 | 装配体.SLDASM | 1.33M |
| 24 | 视觉传感器U型支架.SLDPRT | 106.67K |
| 25 | 轴承内圈连接法兰.SLDPRT | 131.11K |
| 26 | 轴承外圈连接法兰.SLDPRT | 146.66K |
此图纸下载需要40金币
立即下载
发布者
机械小粤
创作: 965
粉丝: 100
加入时间：2023-06-17
模型信息
图纸ID：1210109
图纸格式：sldprt,sldasm
文件大小：3.89M
所需金币：40
上传时间：2024-03-30 16:17:37
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2020
标签
图纸简介

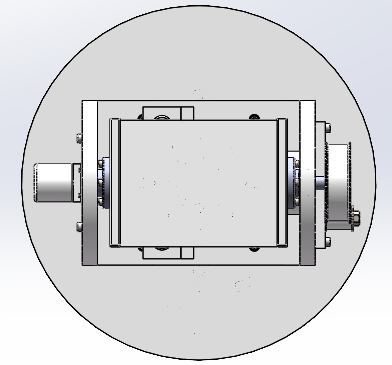

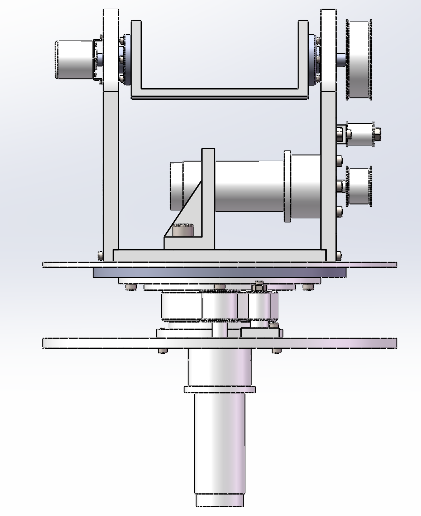

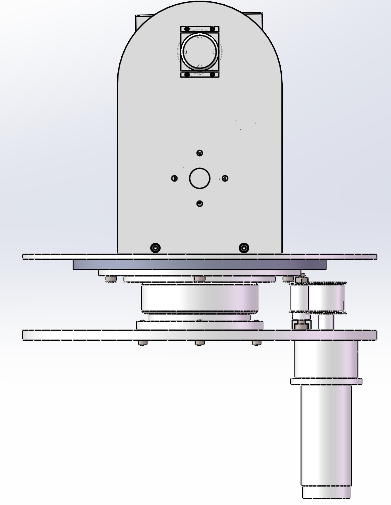

双轴旋转机构包括上下转台和左右转台两个部分。上下转台安装在可升降云台上，通过电机控制转动角度，实现上下方向的旋转。而左右转台则安装在上下转台的中心轴线上，也通过电机控制角度，实现左右方向的旋转。这样，通过可升降机构和双轴旋转机构的组合，可实现全方位的旋转和高度调节，满足各种实际应用需求，该模型为sw2020绘制
