抽水蓄能电站设计图（ID:1210257）

机械设备 / 非标机械 / 抽水蓄能电站设计图

©非原创

平面图

文件列表

#	文件名称	文件大小
1	17117940014278.zip	3.54M
2	SG-01.dwg	1.09M
3	SG-02.dwg	309.66K
4	SG-03.dwg	1.98M
5	SG-04.dwg	114.56K
6	SG-05.dwg	95.63K
7	SG-06.dwg	105.56K
8	SG-07.dwg	159.91K
9	SG-08.dwg	217.75K
10	SG-09.dwg	205.22K

此图纸下载需要50金币

立即下载

发布者

辛奇迹

创作: 2477

粉丝: 9

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：3.63M

所需金币：50

上传时间：2024-03-30 18:20:22

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

图纸简介

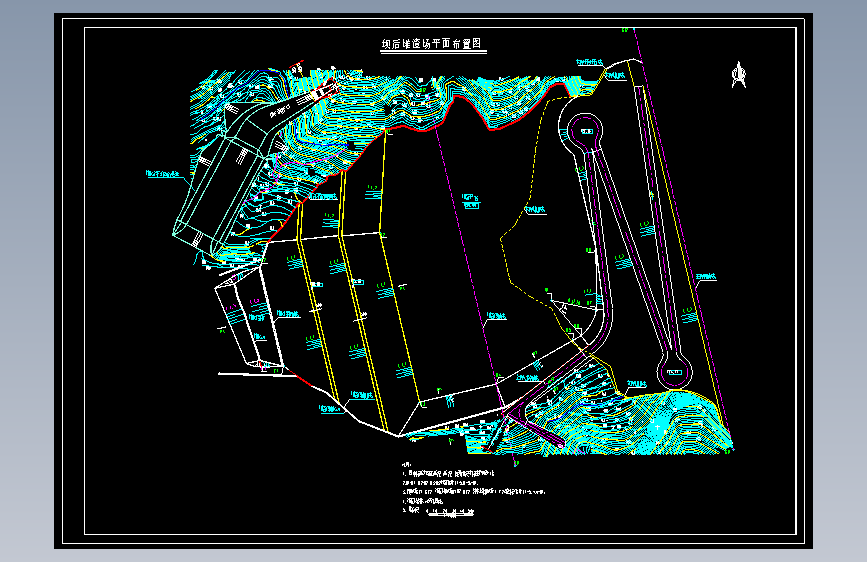

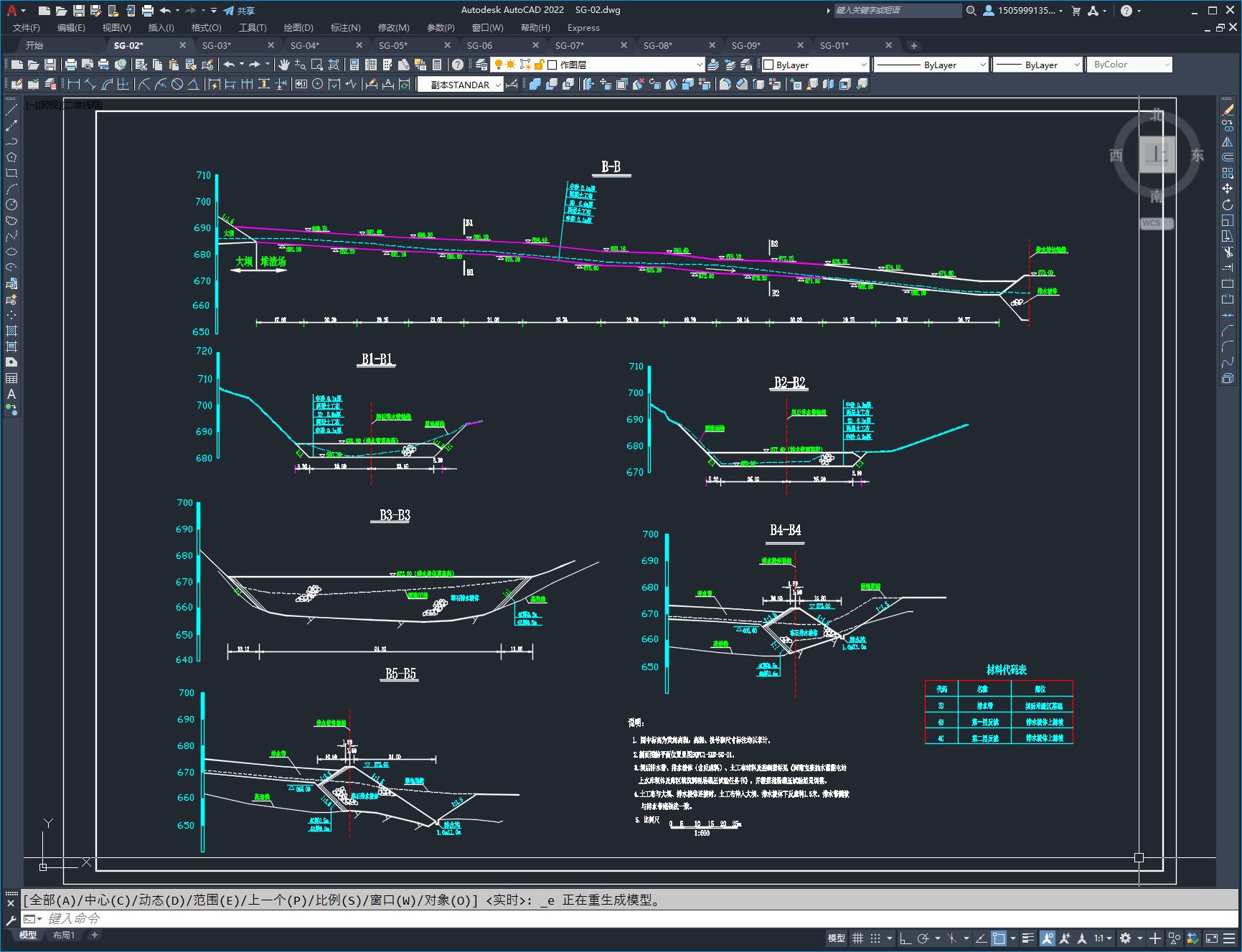

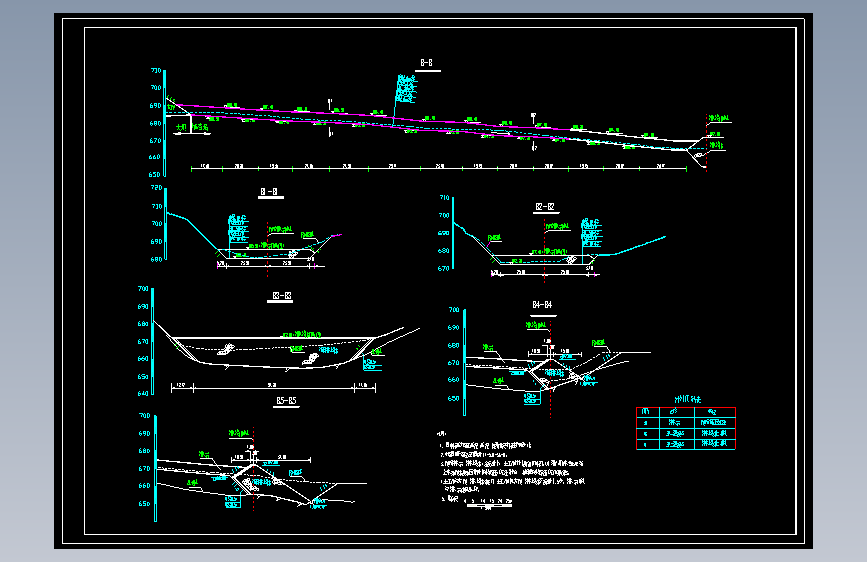

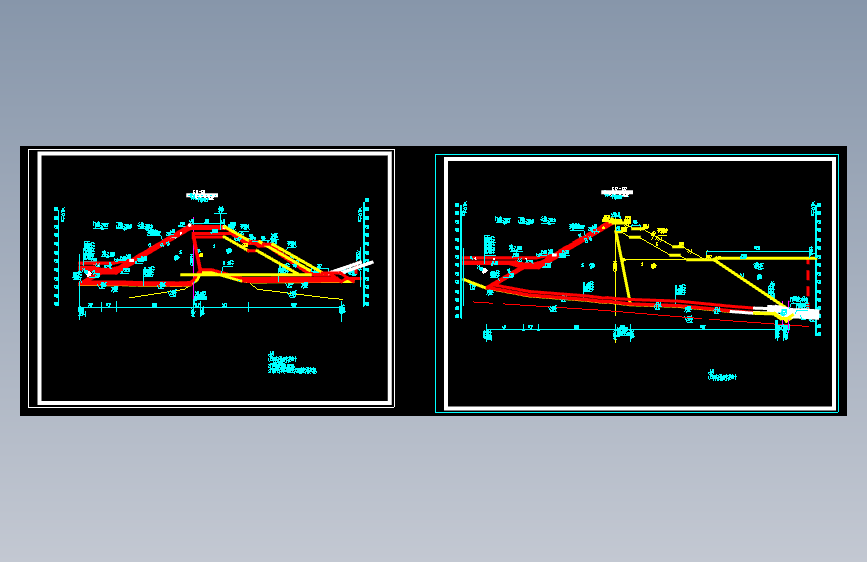

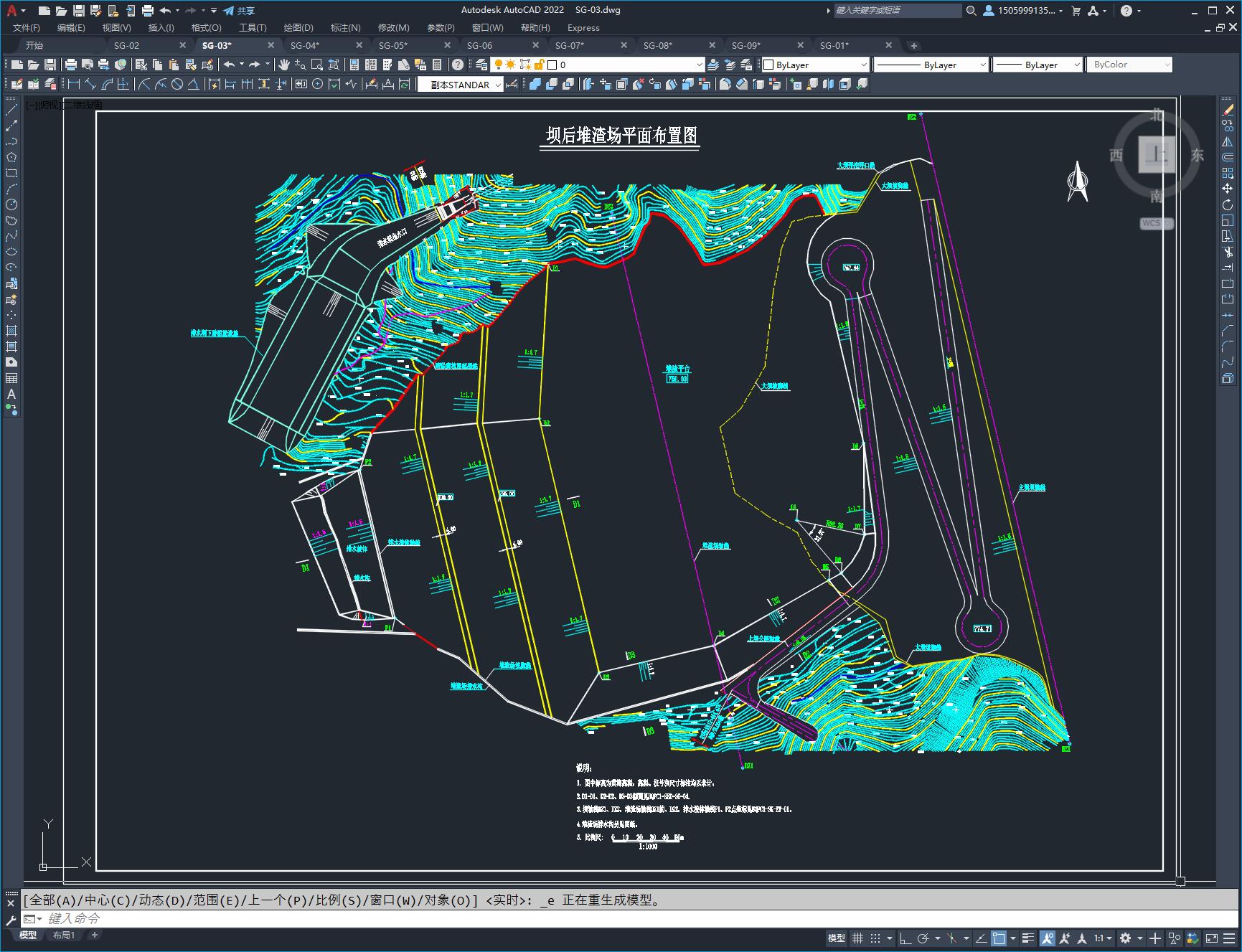

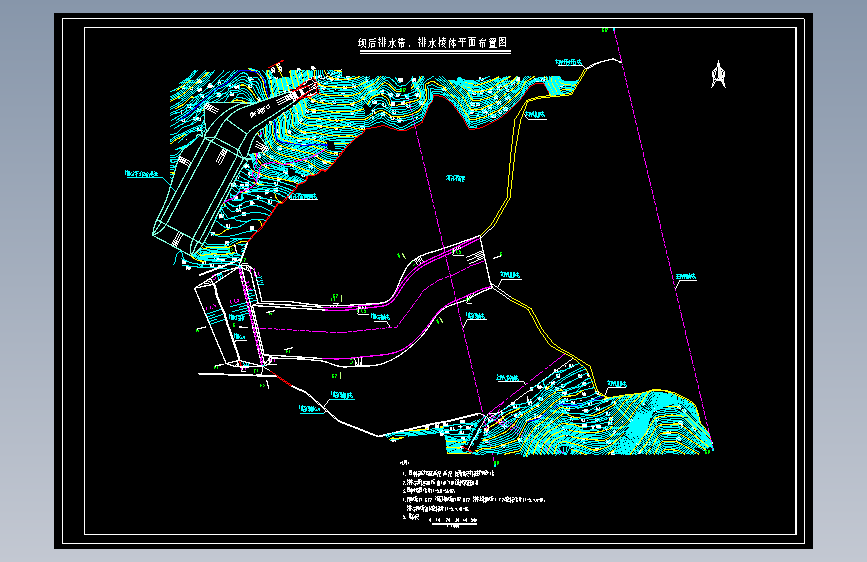

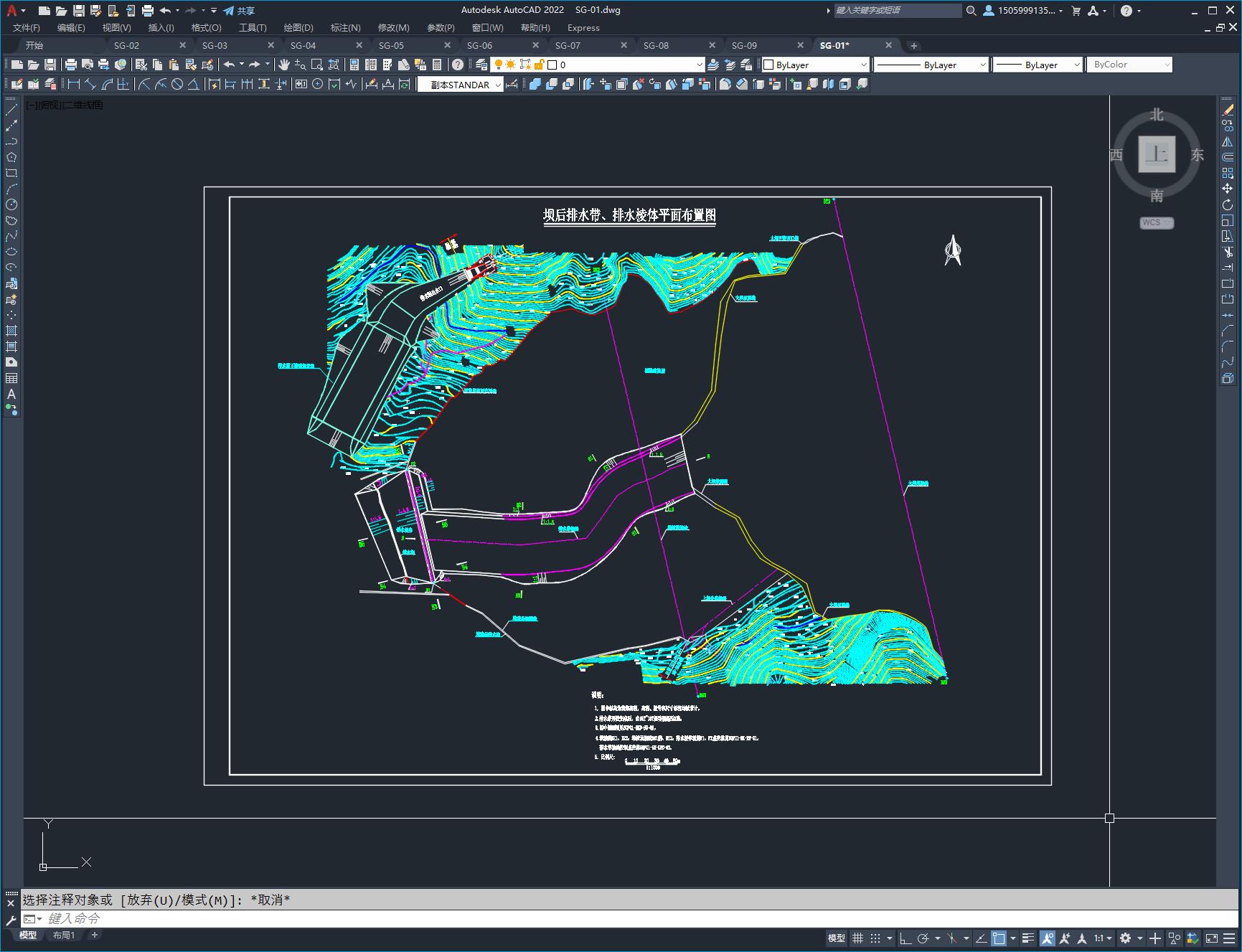

本套图纸为某抽水蓄能电站设计图，内容包括：水库开挖平面图，坝后排水带、排水棱体平面布置图，坝后堆渣场平面布置图，各剖面图。　　说明：1. 图中高程采用黄海系，高程、桩号和尺寸标注均以米计。　　2.主坝坝基覆盖层清3.0m，库底覆盖层清5.0m；当坝基覆盖层小于3.0m，库底覆盖层小于5.0m时，清到基岩为止。裸露基岩清1.0m。库岸按1：1.7开挖，并开挖至岩层，左、右坝肩靠近库岸坝坡自然地面不满足1：1.7时，同库岸一样进行开挖。当覆盖层厚度小于4米应全部挖除，当覆盖层大于4米按坝基开挖要求开挖。
