码头技术改造工程竣工图（ID:1223593）

机械设备 / 非标机械 / 码头技术改造工程竣工图

©非原创

平面图

文件列表

#	文件名称	文件大小
1	17119526454611.zip	5.01M
2	施工图说明_secret.doc	157.00K

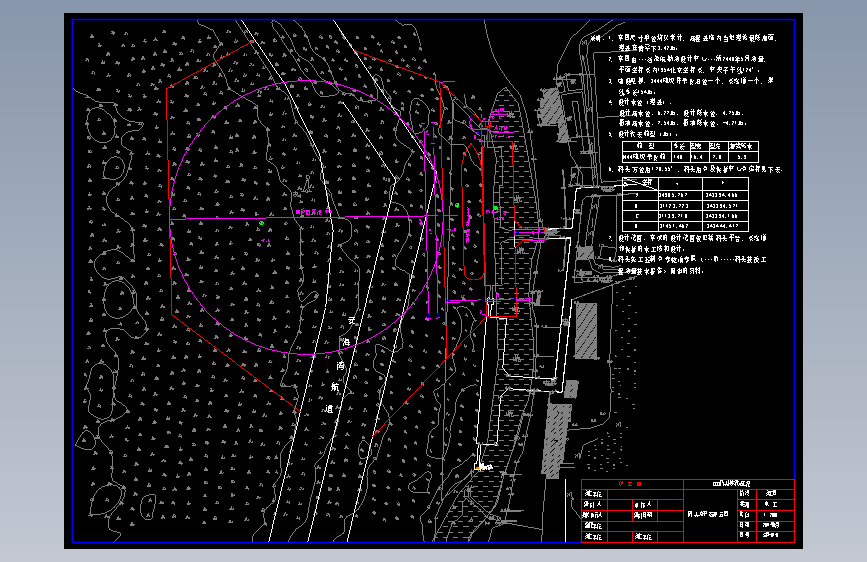

3	1总平面布置图.dwg	403.24K
4	35t系船柱结构图修改.DWG	114.72K
5	回旋水域开挖平面图修改.dwg	409.25K

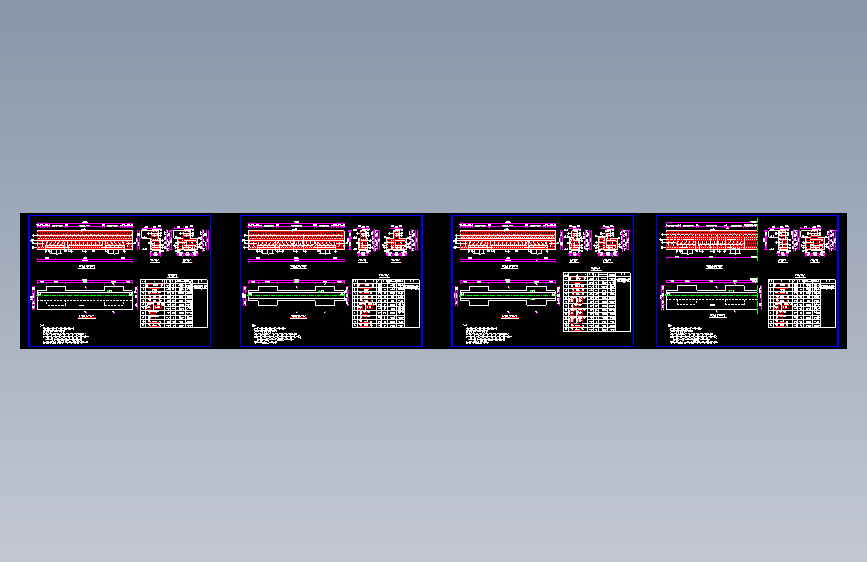

6	整合纵梁修改.dwg	283.76K
7	整合边纵梁修改.dwg	235.94K
8	整合预制板修改.dwg	220.00K
9	栈桥横梁结构图.dwg	408.97K
10	栈桥灌注桩结构图（φ1000）.dwg	117.22K
11	栈桥现浇面层结构图.dwg	248.16K
12	栈桥预制空心板.dwg	246.59K

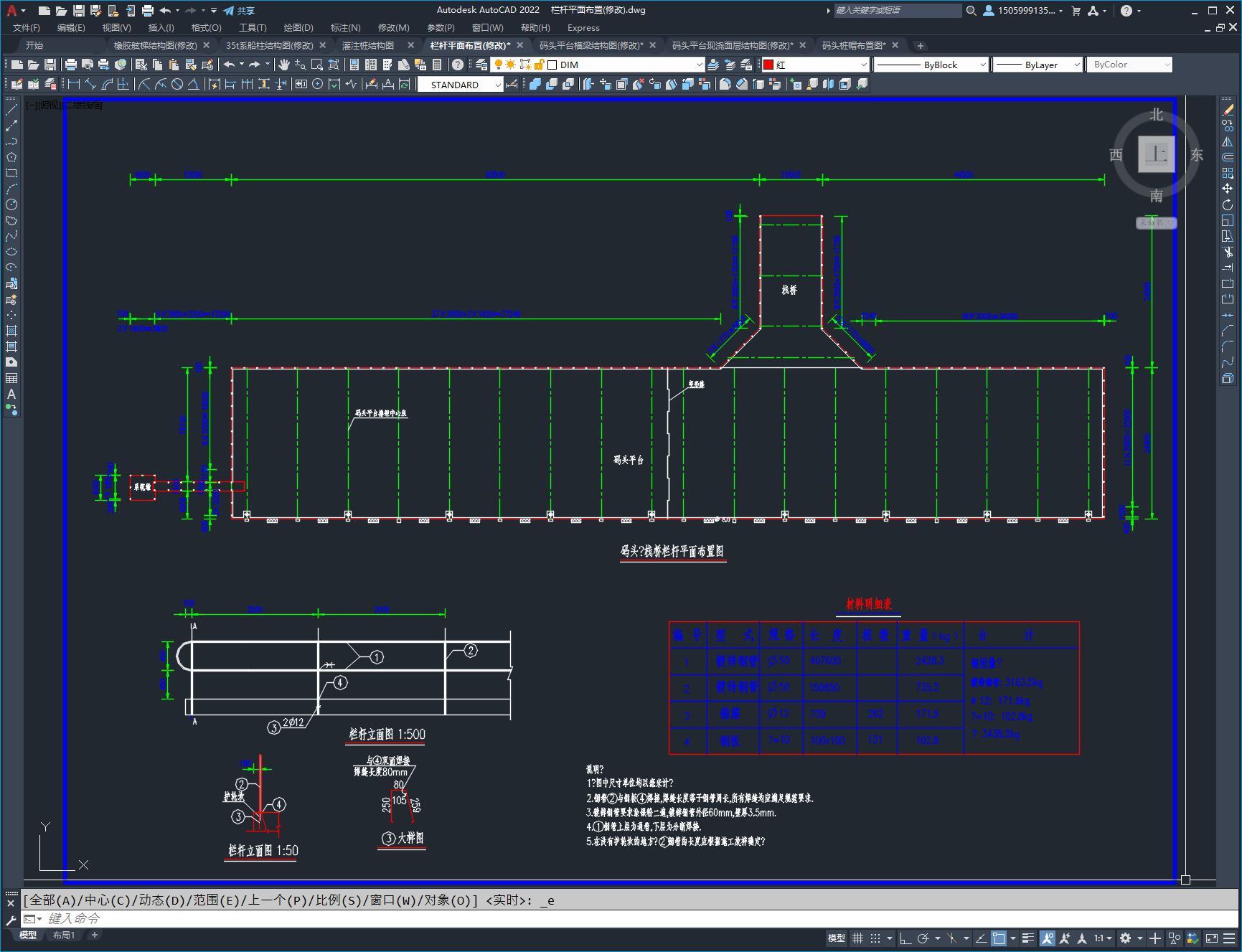

13	栏杆平面布置修改.dwg	120.81K
14	桩帽结构图修改.dwg	245.94K
15	橡胶护舷结构图修改.dwg	178.97K

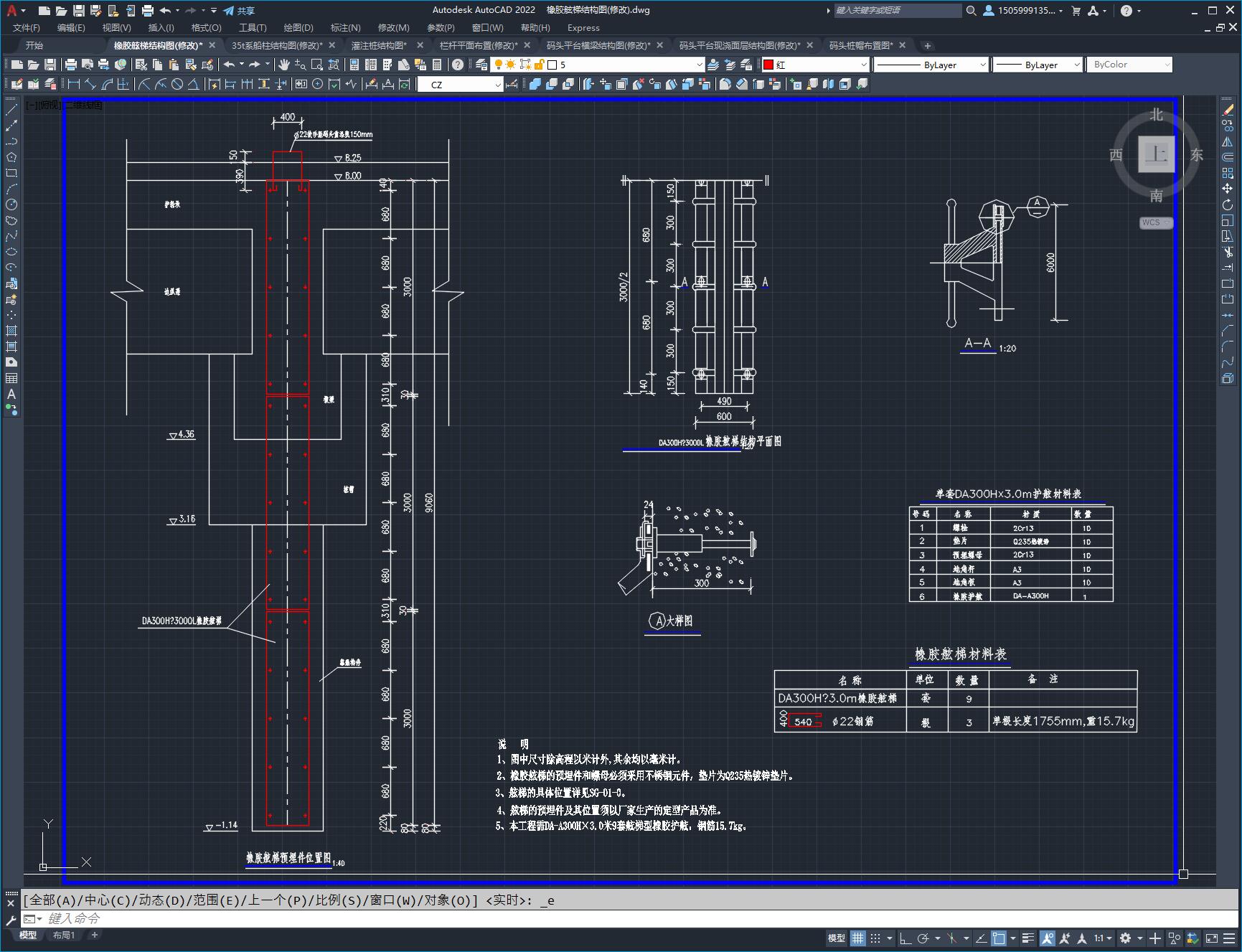

16	橡胶舷梯结构图修改.dwg	111.63K

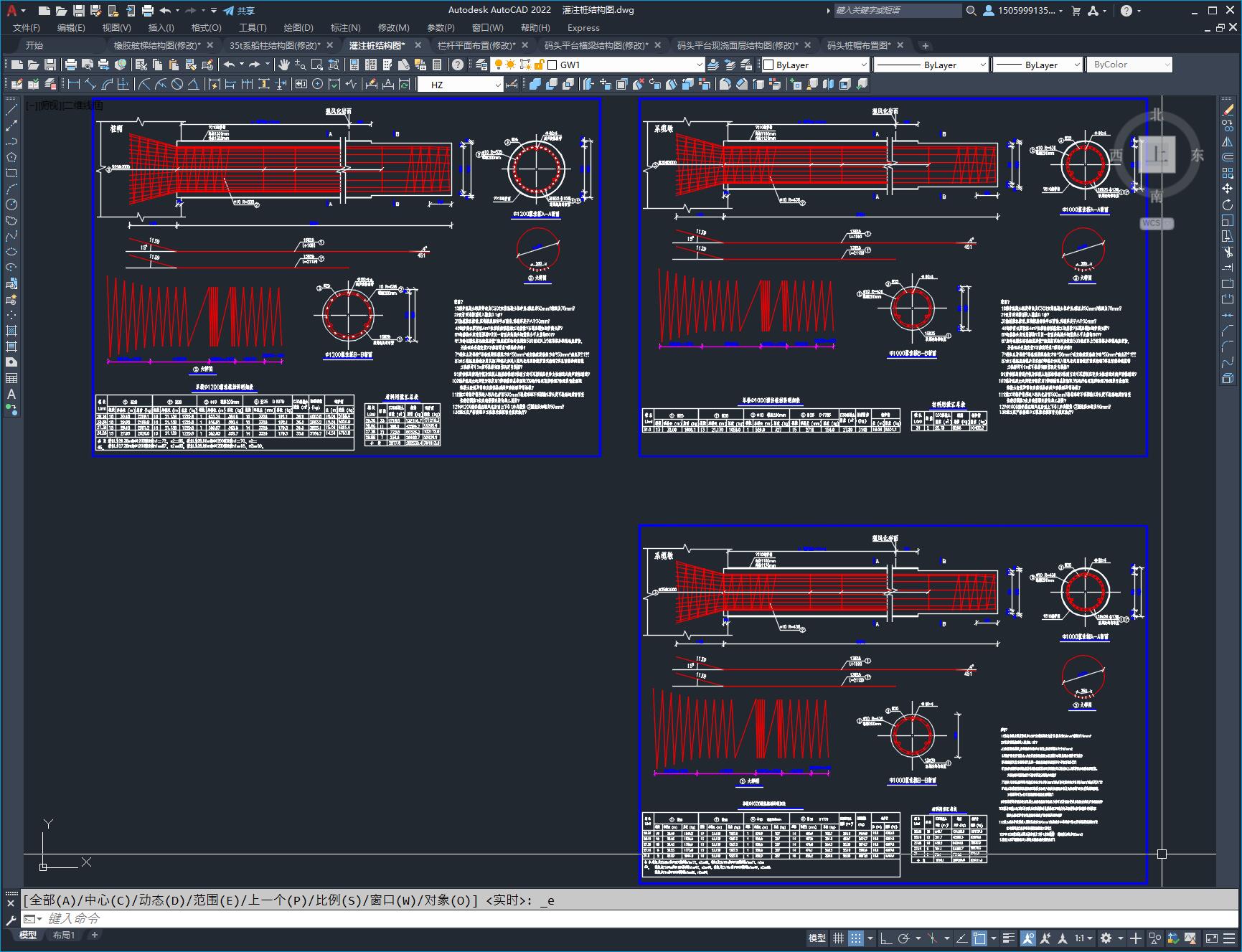

17	灌注桩结构图.dwg	237.63K
18	码头人行桥板.dwg	150.34K
19	码头及栈桥断面图.dwg	306.28K
20	码头及栈桥桩位图.dwg	130.94K
21	码头及栈桥梁板布置图.dwg	227.13K

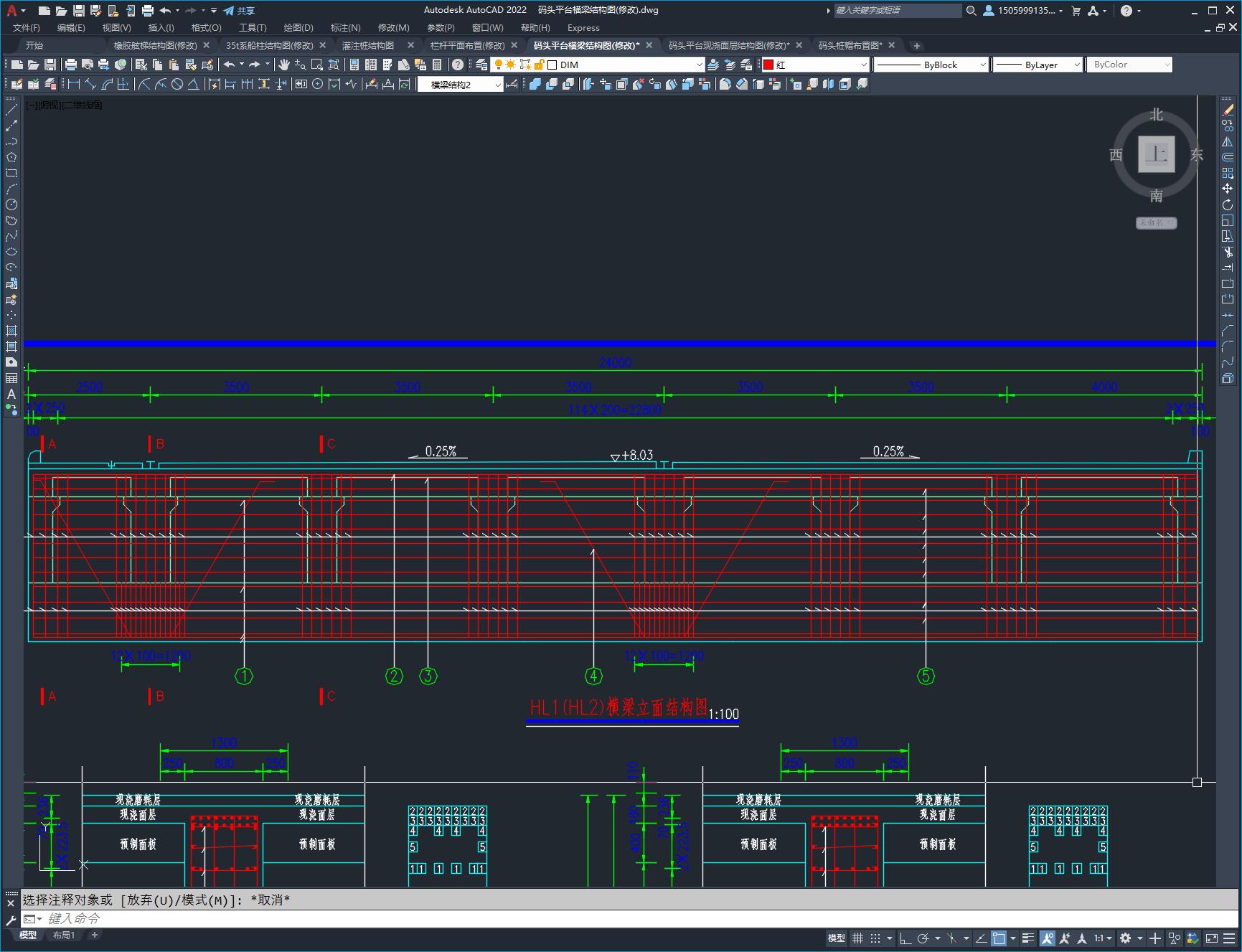

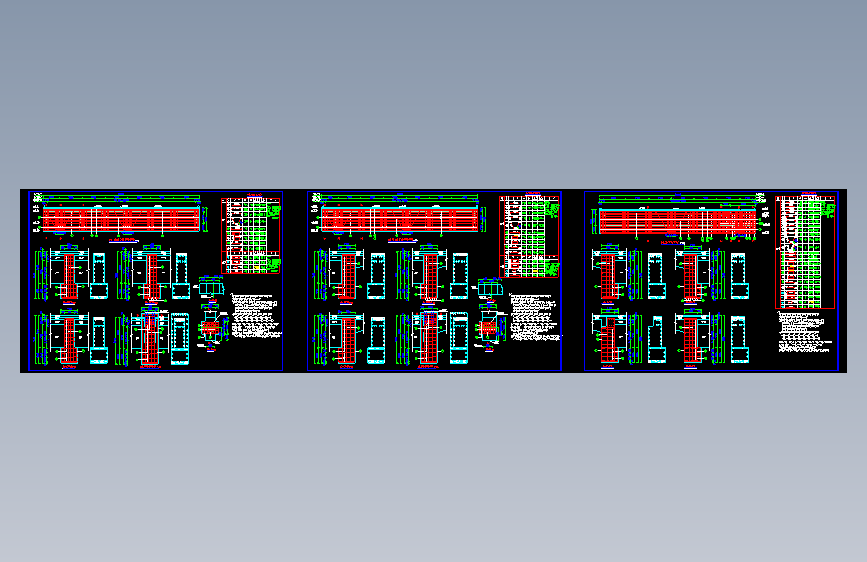

22	码头平台横梁结构图修改.dwg	477.91K

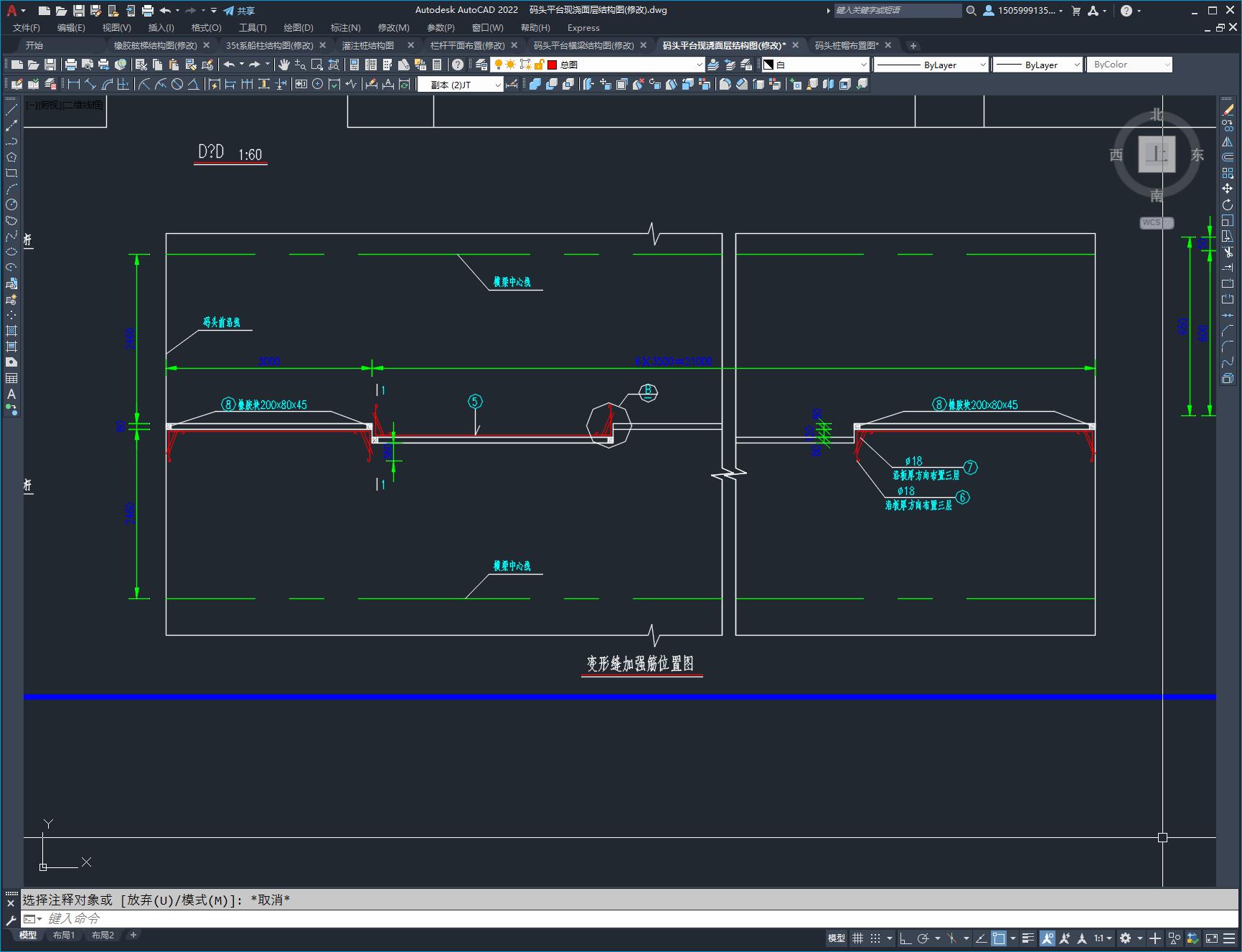

23	码头平台现浇面层结构图修改.dwg	567.47K

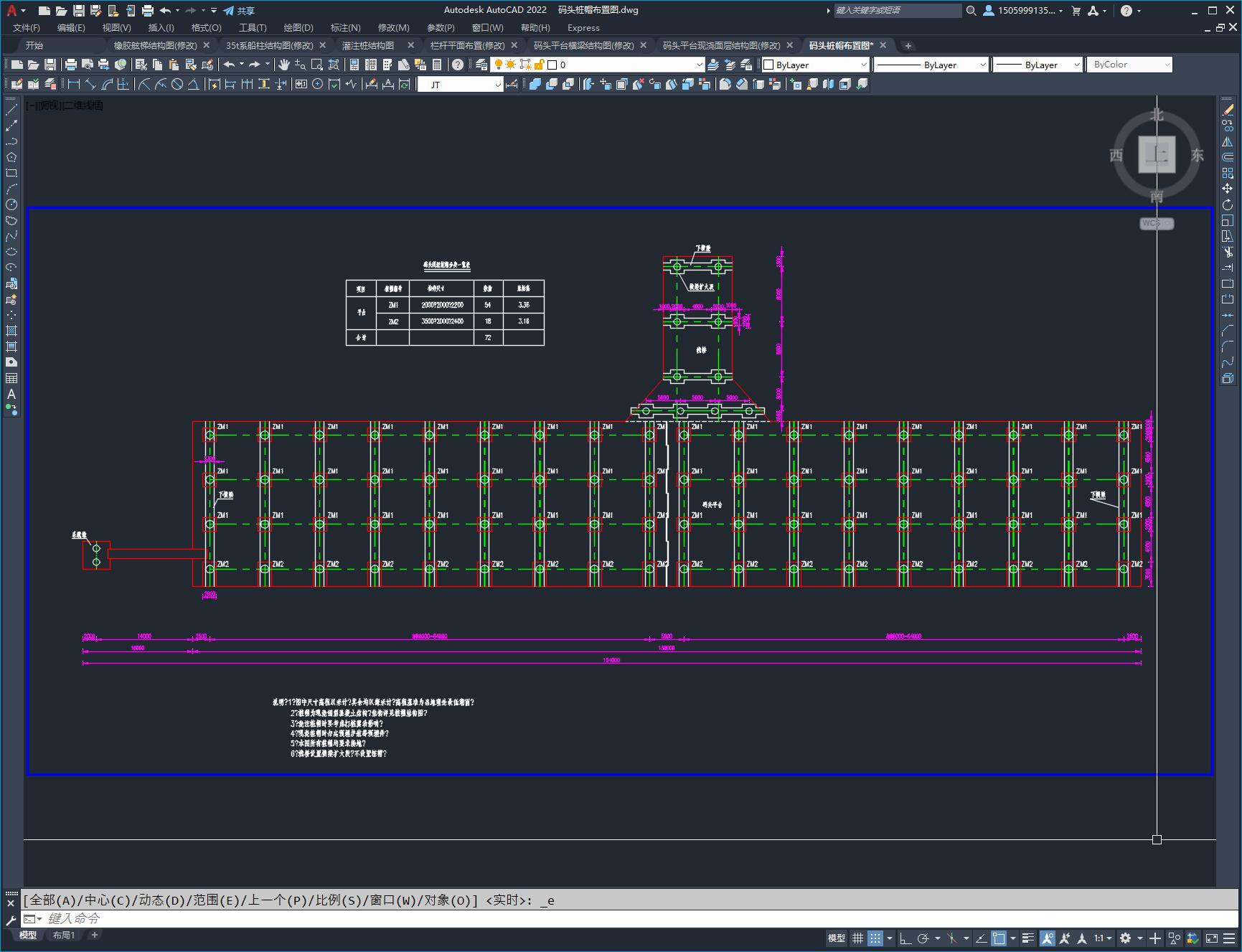

24	码头桩帽布置图.dwg	120.00K
25	码头结构平立面图.dwg	187.69K
26	系缆墩结构图.dwg	136.66K
27	轨道梁结构图修改.dwg	266.94K
28	靠船构件结构图修改.dwg	235.78K

此图纸下载需要60金币

立即下载

发布者

辛奇迹

创作: 2432

粉丝: 5

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：5.13M

所需金币：60

上传时间：2024-04-01 14:24:07

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

图纸简介

码头平台：码头平台尺寸为138×24m，为高桩梁板结构，共2个分段，每个分段设9个排架，两端各悬臂2.5米。基础采用直径为1.0m的灌注桩，排架间距8m，每个排架由4根直桩组成，桩端持力层为强风化花岗岩（2），桩尖须进入该土层6倍以上桩径。桩顶上部布置桩帽，码头上部结构由横梁、钢筋砼叠合板、磨耗层构成。横梁总高3.64m，其中上横梁宽0.8m、高2.44m，下横梁高1.2m、宽1.3m；预制面板厚40cm，现浇面层厚18cm，磨耗层厚11～14cm。码头靠船平台上设有靠船构件、DA-A300H橡胶护舷、350KN系船柱、橡胶舷梯等辅助设施。
