水电站导流洞工程施工设计图（ID:1225341）

机械设备 / 非标机械 / 水电站导流洞工程施工设计图

©非原创

平面图

文件列表

#	文件名称	文件大小
1	17120405296695.zip	10.76M
2	3-10混凝土系统工艺流程图.dwg	171.78K
3	3-2施工总平面布置图2／2.dwg	440.19K
4	3-3下层施工支洞布置图.dwg	200.13K
5	3-4下层施工支洞支护设计图.dwg	93.16K
6	3-5施工支洞封堵图.dwg	168.09K
7	3-6风、水、电、通风及排水布置图.dwg	127.00K
8	3-7施工供电系统接线图.dwg	94.63K
9	3-8砂石、混凝土系统平面布置图.dwg	200.66K
10	3-9砂石加工系统工艺流程图.dwg	264.16K

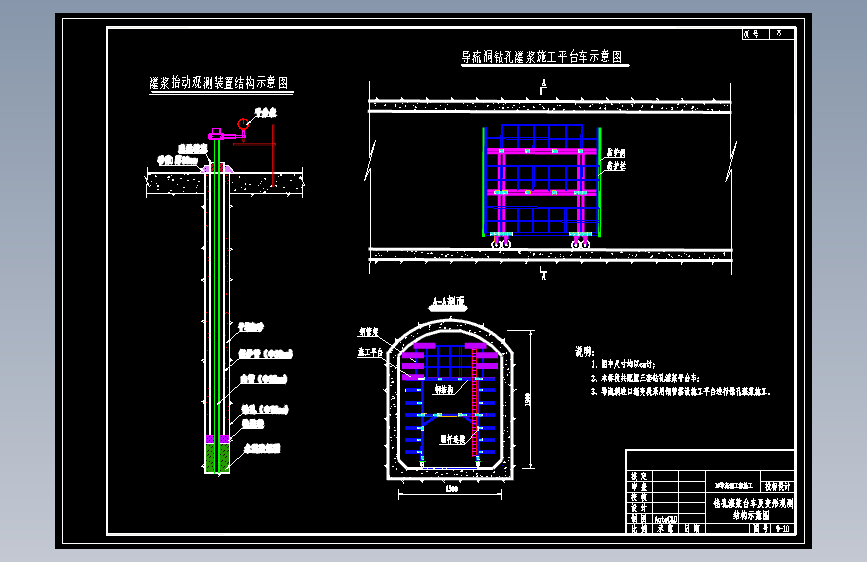

11	9－10钻孔灌浆台车及变形观测结构示意图.dwg	602.69K

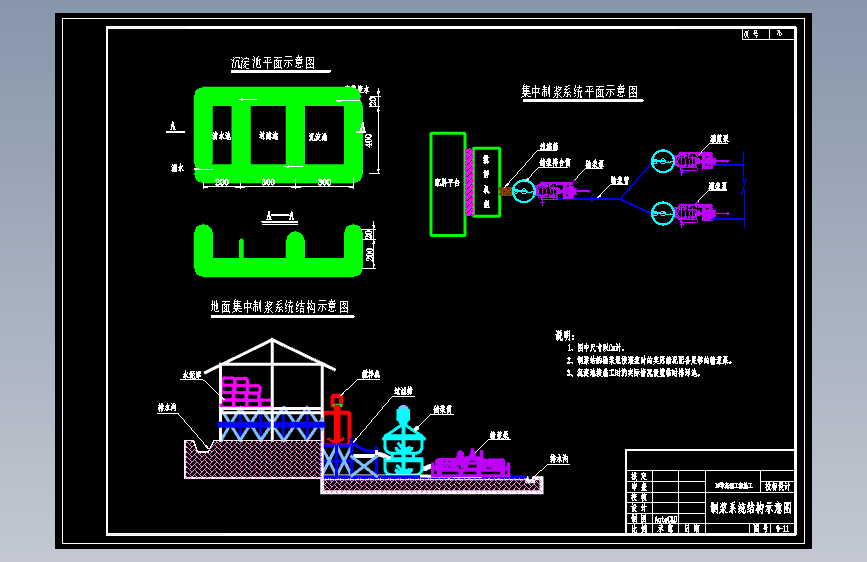

12	9－11制浆系统结构示意图.dwg	587.03K

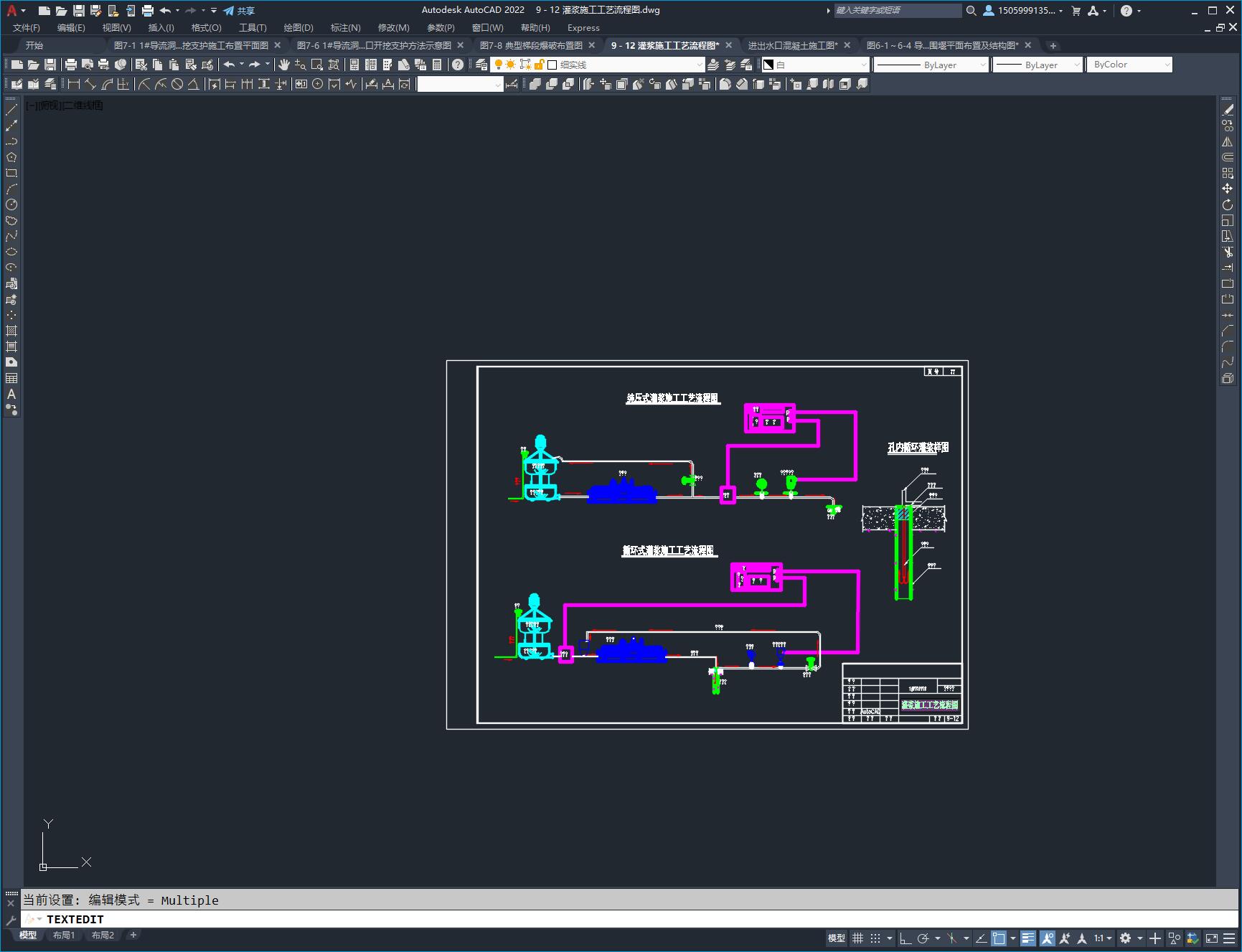

13	9－12灌浆施工工艺流程图.dwg	567.63K

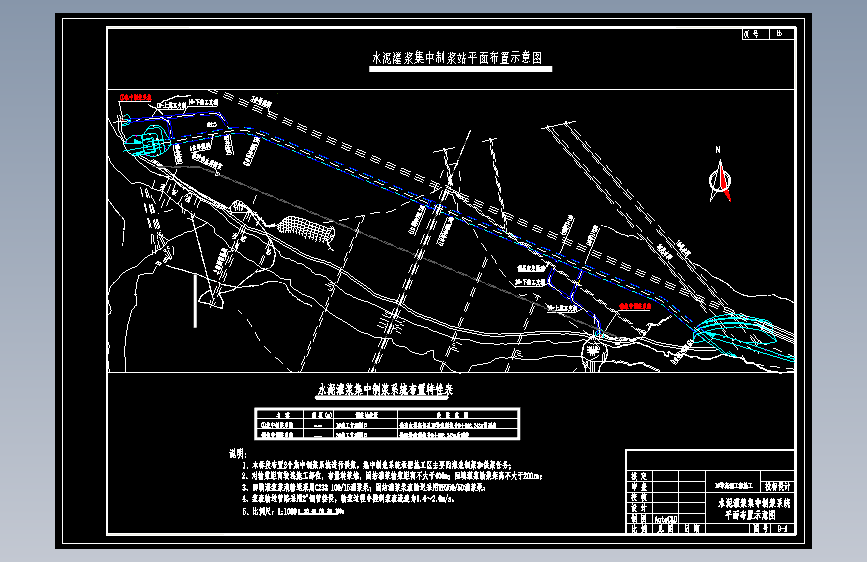

14	9－1水泥灌浆集中制浆站平面布置示意图.dwg	643.28K

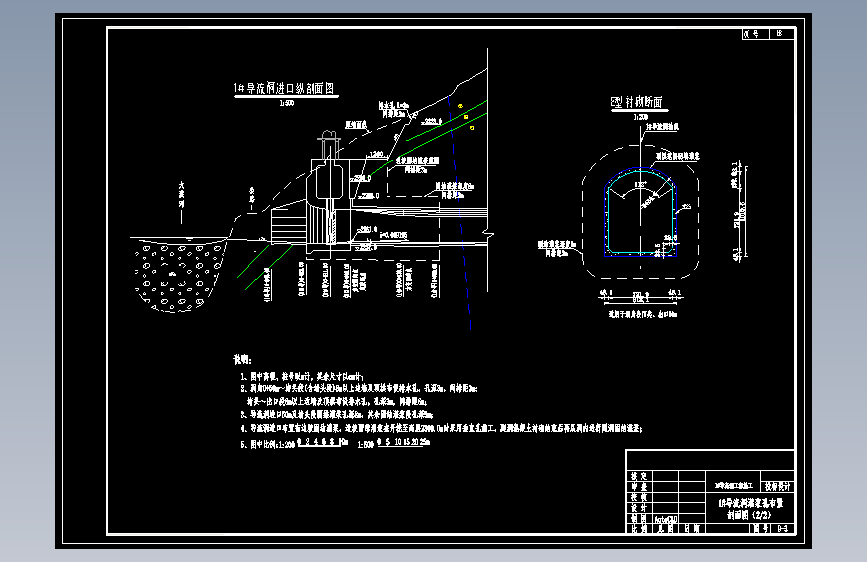

15	9－21导流洞灌浆孔布置剖面图1.dwg	564.84K
16	9－31导流洞灌浆孔布置剖面图2.dwg	585.28K
17	9－41导流洞帷幕灌浆孔布置示意图.dwg	553.16K
18	9－51导流洞进口前期围堰防渗帷幕灌浆布置示意图.dwg	536.22K
19	9－61导流洞进口后期围堰防渗帷幕灌浆布置示意图.dwg	546.66K
20	9－71导流洞出口围堰防渗帷幕灌浆布置示意图.dwg	555.44K
21	9－8施工支洞堵头封堵回填灌浆埋管示意图.dwg	545.19K
22	9－9接缝灌浆管路埋设示意图.dwg	546.66K

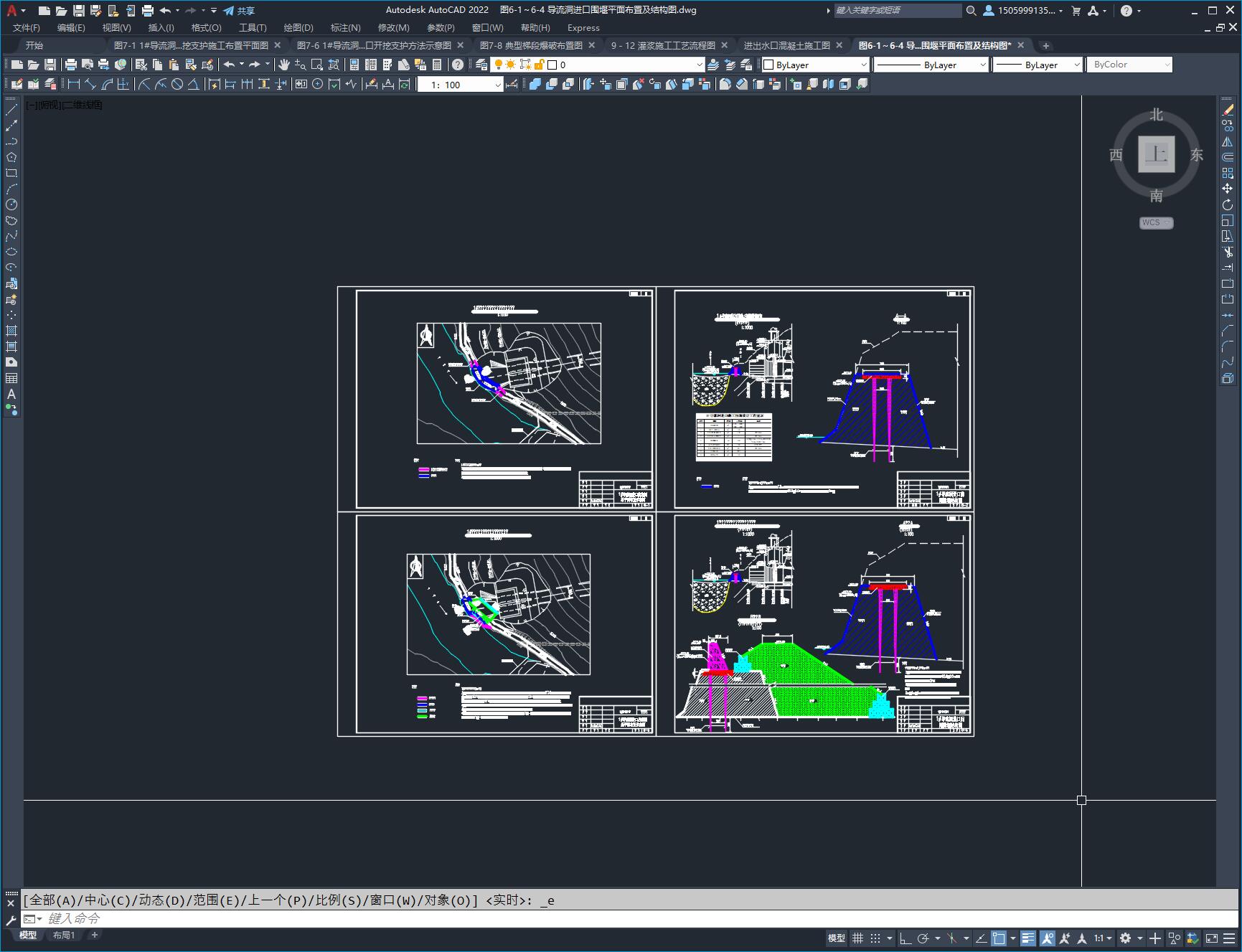

23	图6-1～6-4导流洞进口围堰平面布置及结构图.dwg	1.02M
24	图6-5～6-8导流洞出口围堰平面布置及结构图.dwg	237.94K
25	图7-11导流洞进口开挖支护施工布置平面图.dwg	252.47K
26	图7-21导流洞及尾水出口开挖支护施工布置平面图.dwg	274.63K
27	图7-31导流洞进口开挖支护分层纵剖图.dwg	185.16K
28	图7-41导流洞及尾水出口开挖支护分层横剖图.dwg	177.22K
29	图7-51导流洞及尾水出口开挖支护分层纵剖图.dwg	187.44K
30	图7-61导流洞进、出口开挖支护方法示意图.dwg	187.69K
31	图7-71导流洞进、出口开挖支护流水作业工艺布置示意图.dwg	193.91K

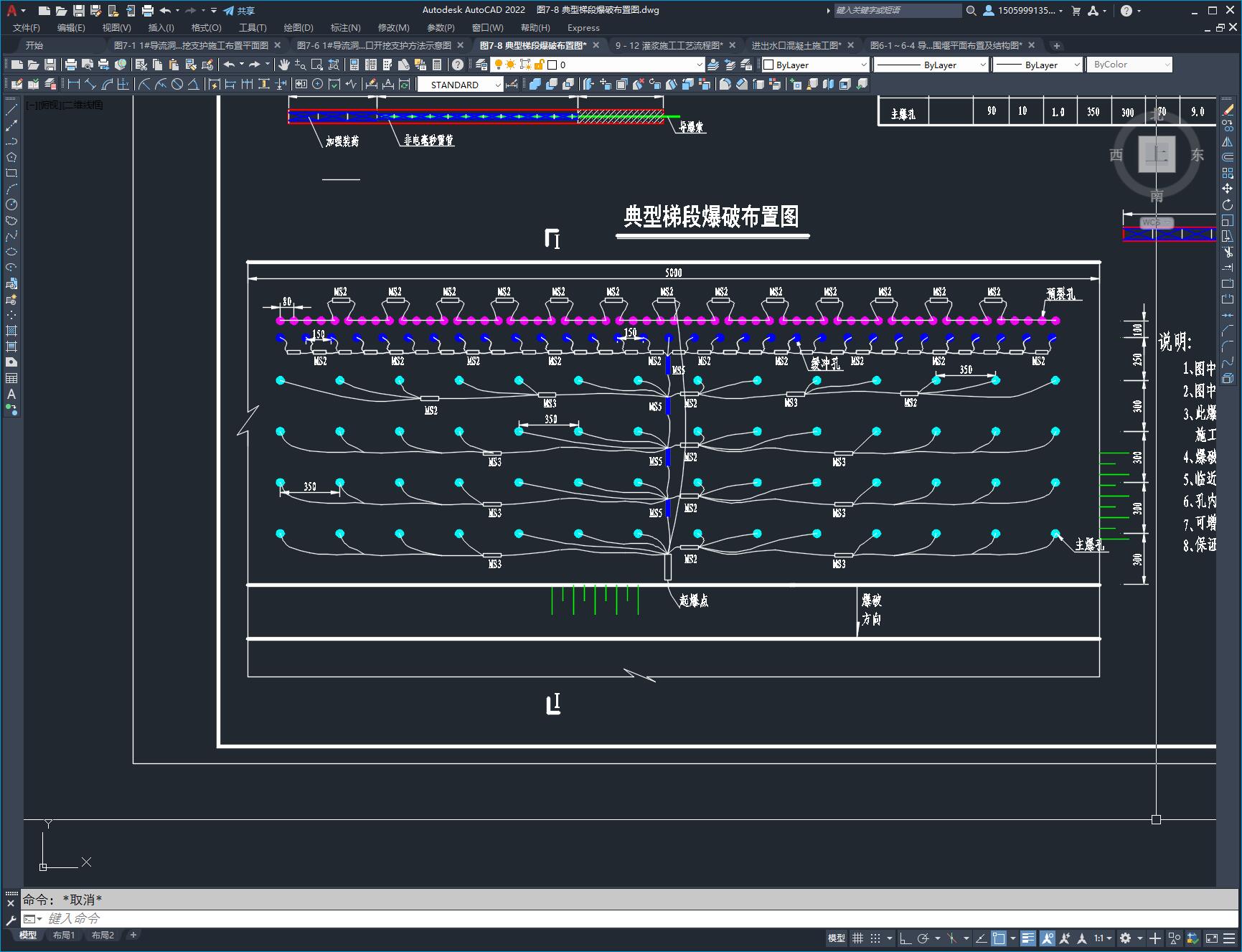

32	图7-8典型梯段爆破布置图.dwg	208.38K

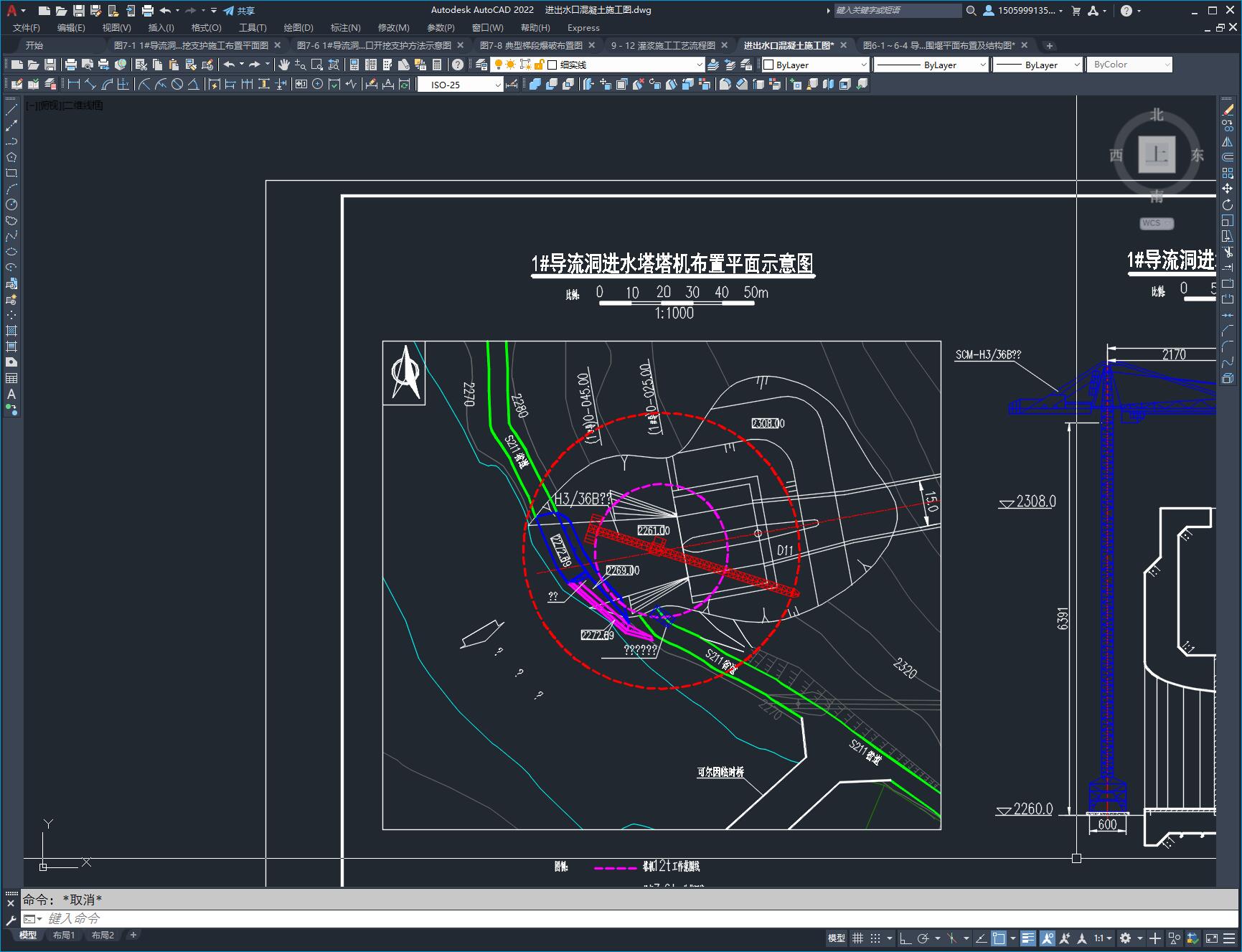

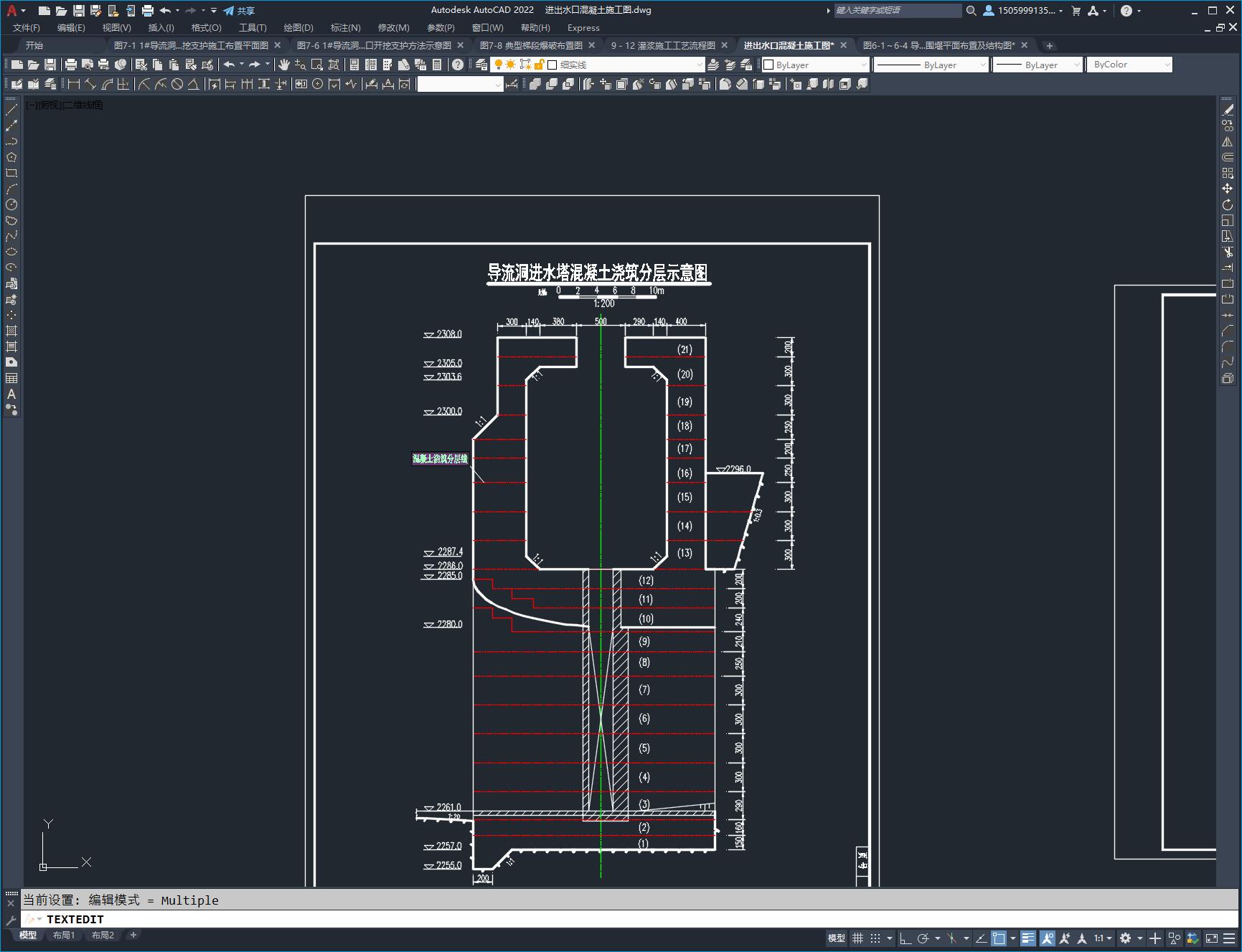

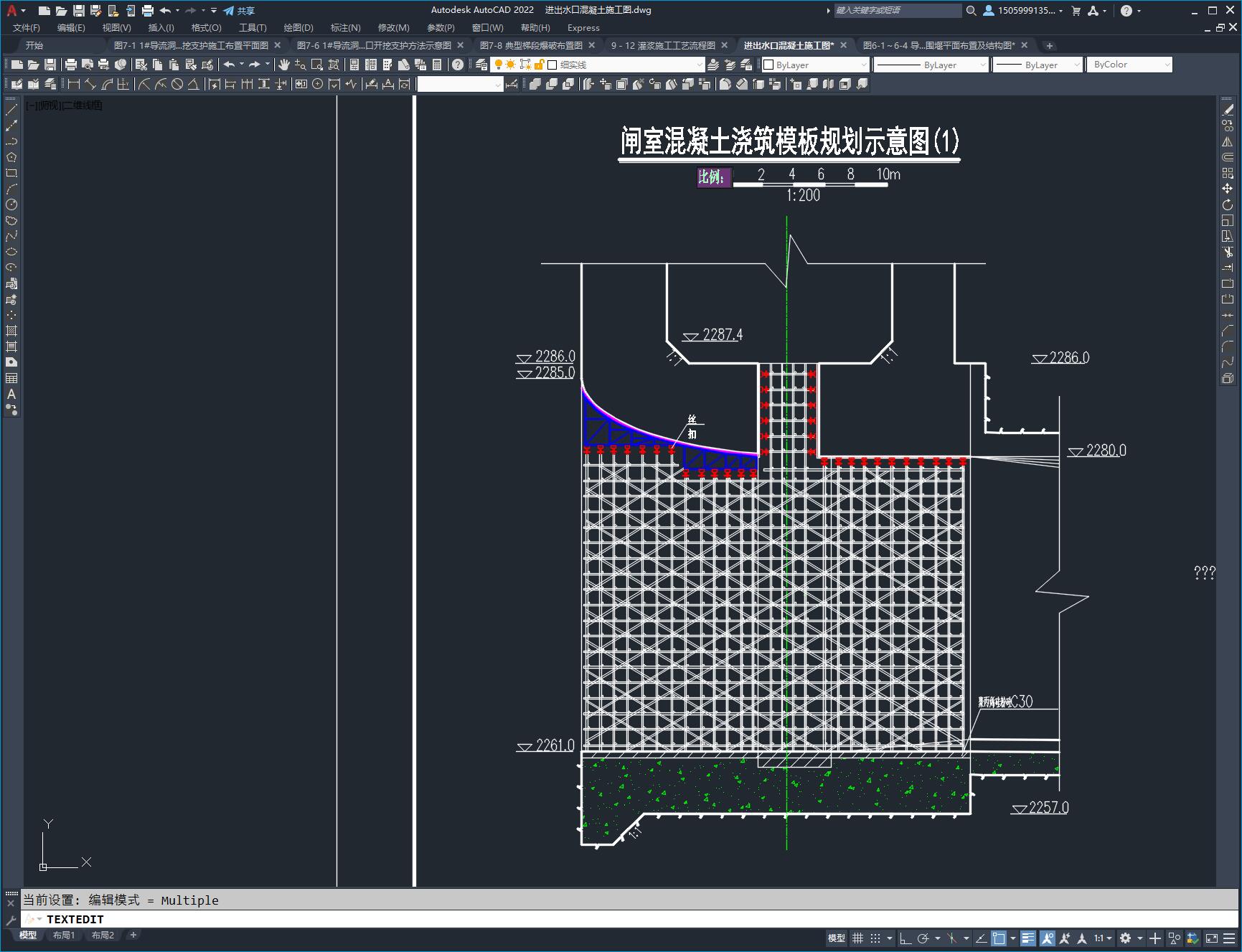

33	进出水口混凝土施工图.dwg	520.03K
34	金属结构安装图集.dwg	349.63K

此图纸下载需要60金币

立即下载

发布者

辛奇迹

创作: 2432

粉丝: 5

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：11.02M

所需金币：60

上传时间：2024-04-02 14:48:51

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

图纸简介

本工程施工导流采用全年围堰挡水，隧洞过流方式，布置1条初期导流洞即1#导流洞，布置在河左岸，平面上呈双弯道，洞身断面为城门洞型，断面净尺寸为15×19m（宽×高）。进口基底高程2257.00m，出口高程2247.00m，纵坡约为9.2‰。进水塔顶高程2308.00m，塔高51m。1#导流洞进口高程2261.0m，进口引渠长20.0m，引渠底板扩散角7°。进口闸室段长25m，闸室分为2孔，单孔尺寸为7.5×19.0m（宽×高）。导流洞洞身总长1522.614m，纵坡i=9.2‰。桩号0+743.243~0+803.243m设置导流洞堵头段。导流洞出口高程2247.0m，出口引渠长30.0m。　
