三相异步电动机 Y2-80全套图纸（ID:1238293）

设备部件 / 电机减速机 / 三相异步电动机 Y2-80全套图纸

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17127147856577.zip	12.72M
2	凸缘端盖1.dwg	111.03K
3	凸缘端盖1.PDF	86.72K
4	凸缘端盖1（加工）.dwg	114.68K
5	凸缘端盖1（加工）.PDF	93.21K
6	凸缘端盖2.dwg	111.62K
7	凸缘端盖2.PDF	87.18K
8	凸缘端盖2加工.dwg	116.25K
9	凸缘端盖2加工.PDF	96.62K
10	定子.dwg	116.62K
11	定子.PDF	240.92K
12	定子冲片2P.dwg	97.37K
13	定子冲片2P.PDF	113.47K
14	定子冲片4P.dwg	96.78K
15	定子冲片4P.PDF	113.25K
16	定子冲片68P.dwg	96.84K
17	定子冲片68P.PDF	113.91K
18	定子线圈（80）2p.dwg	90.83K
19	定子线圈（80）2p.PDF	116.85K
20	定子线圈（80）4p.dwg	93.52K
21	定子线圈（80）4p.PDF	118.02K
22	定子线圈（80）6p.dwg	96.21K
23	定子线圈（80）6p.PDF	121.57K
24	定子线圈（80）8p.dwg	104.22K
25	定子线圈（80）8p.PDF	121.38K
26	定子铁心.dwg	90.43K
27	定子铁心.PDF	190.68K
28	定子铁心有绕组2P.dwg	106.56K
29	定子铁心有绕组2P.PDF	272.37K
30	定子铁心有绕组4P.dwg	106.65K
31	定子铁心有绕组4P.PDF	273.64K
32	定子铁心有绕组6P.dwg	106.65K
33	定子铁心有绕组6P.PDF	275.03K
34	定子铁心有绕组8P.dwg	108.37K
35	定子铁心有绕组8P.PDF	288.38K

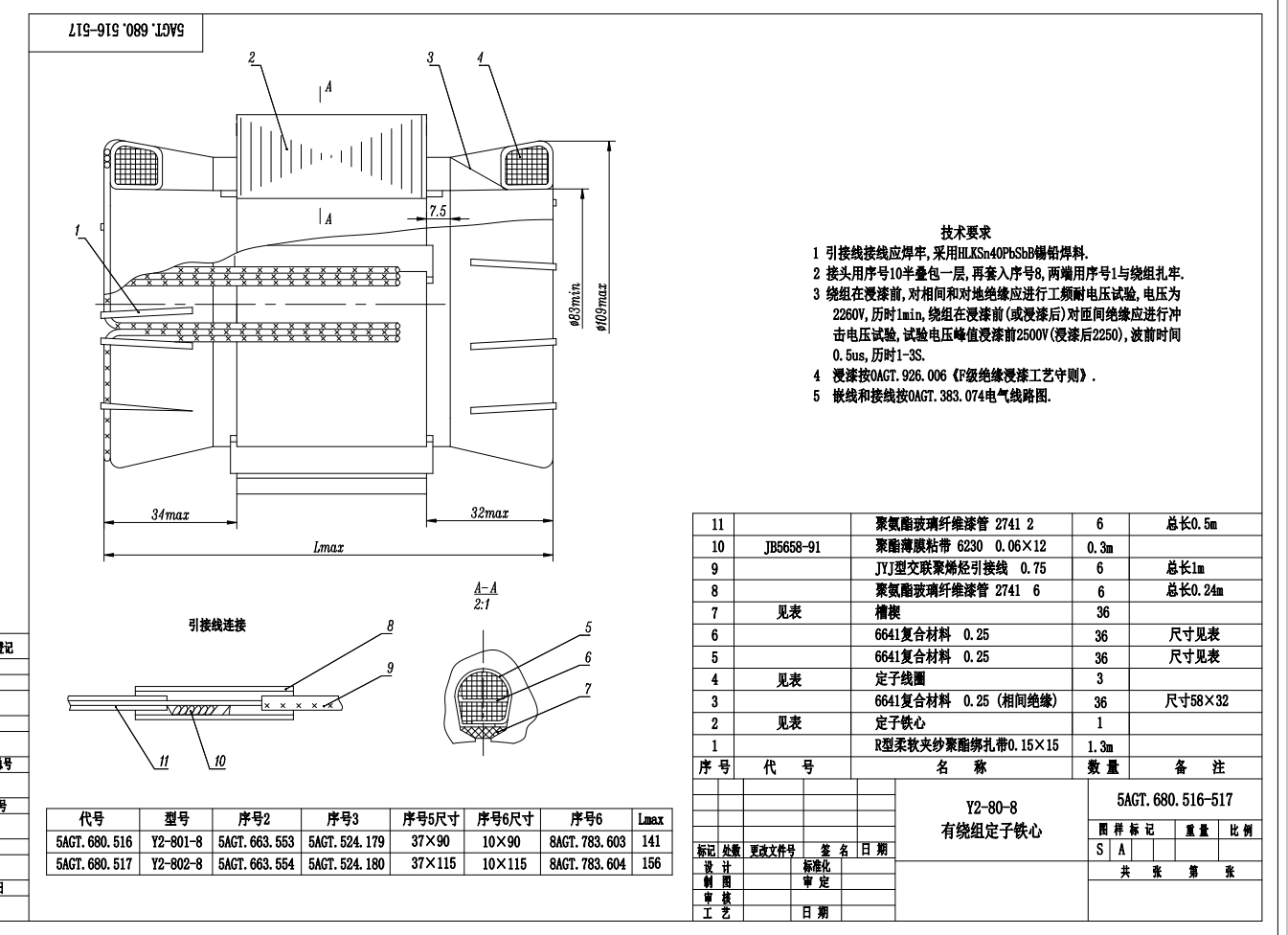

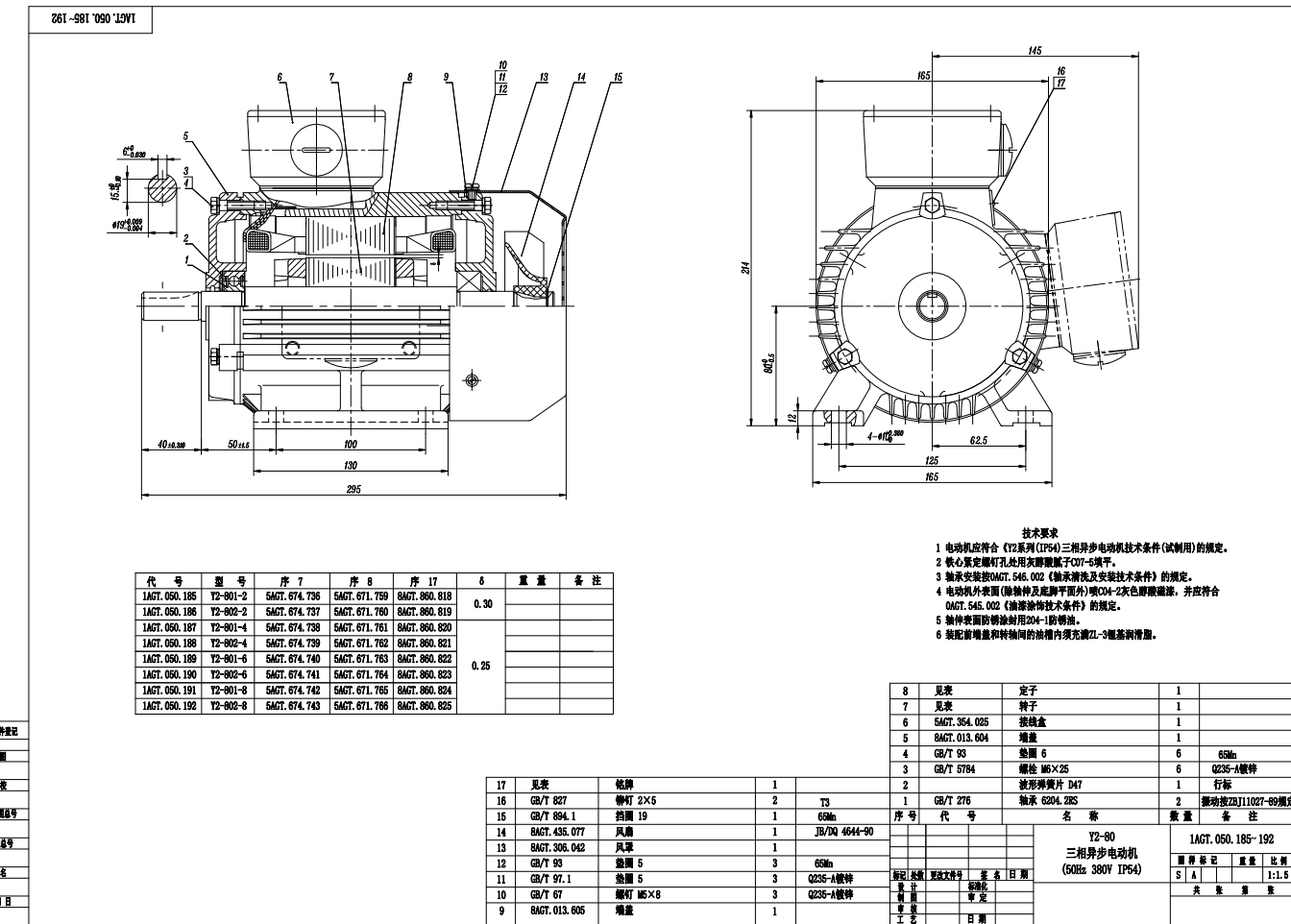

36	微信截图_20240102171408.png	327.08K

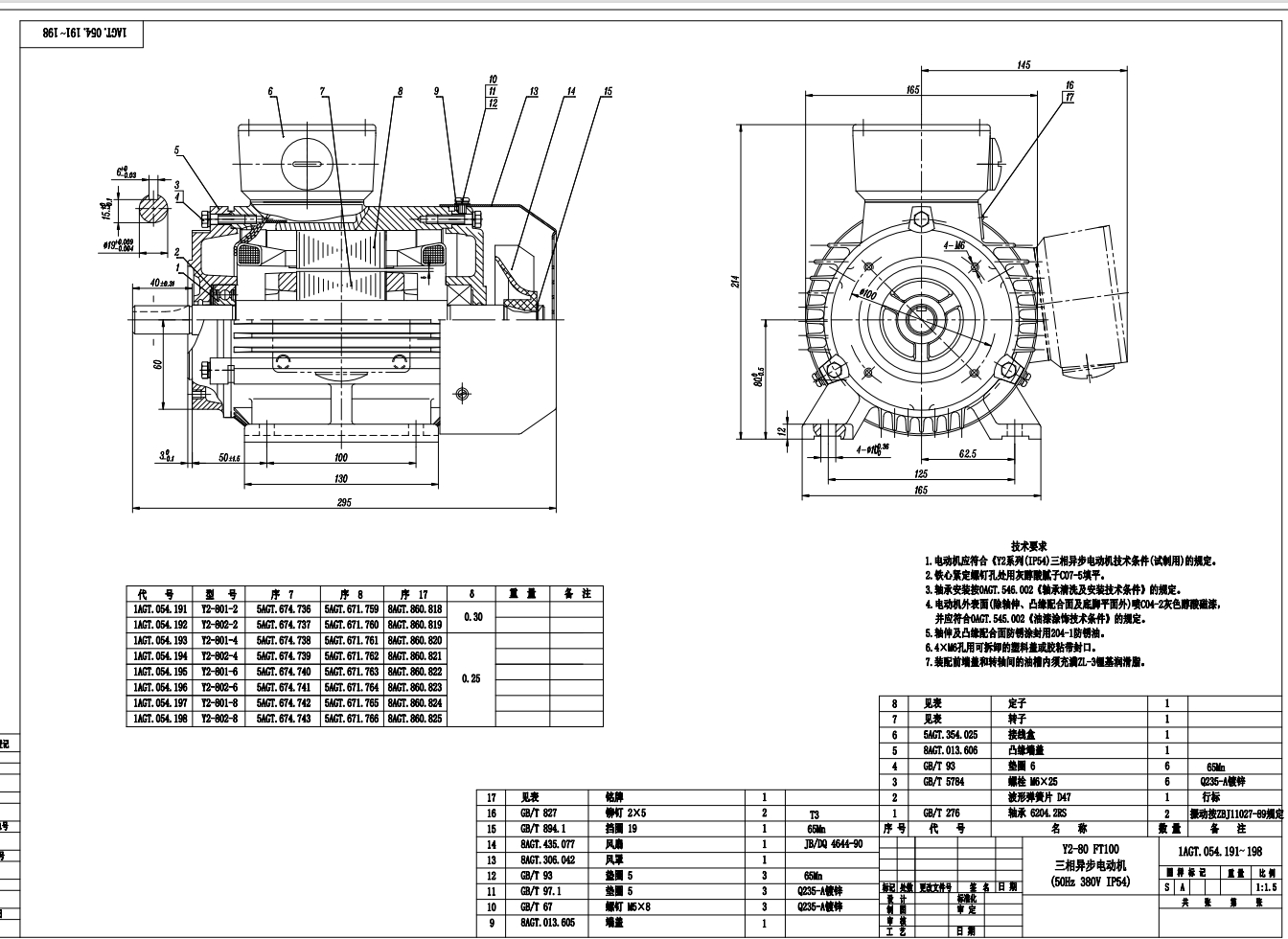

37	微信截图_20240102171424.png	358.64K

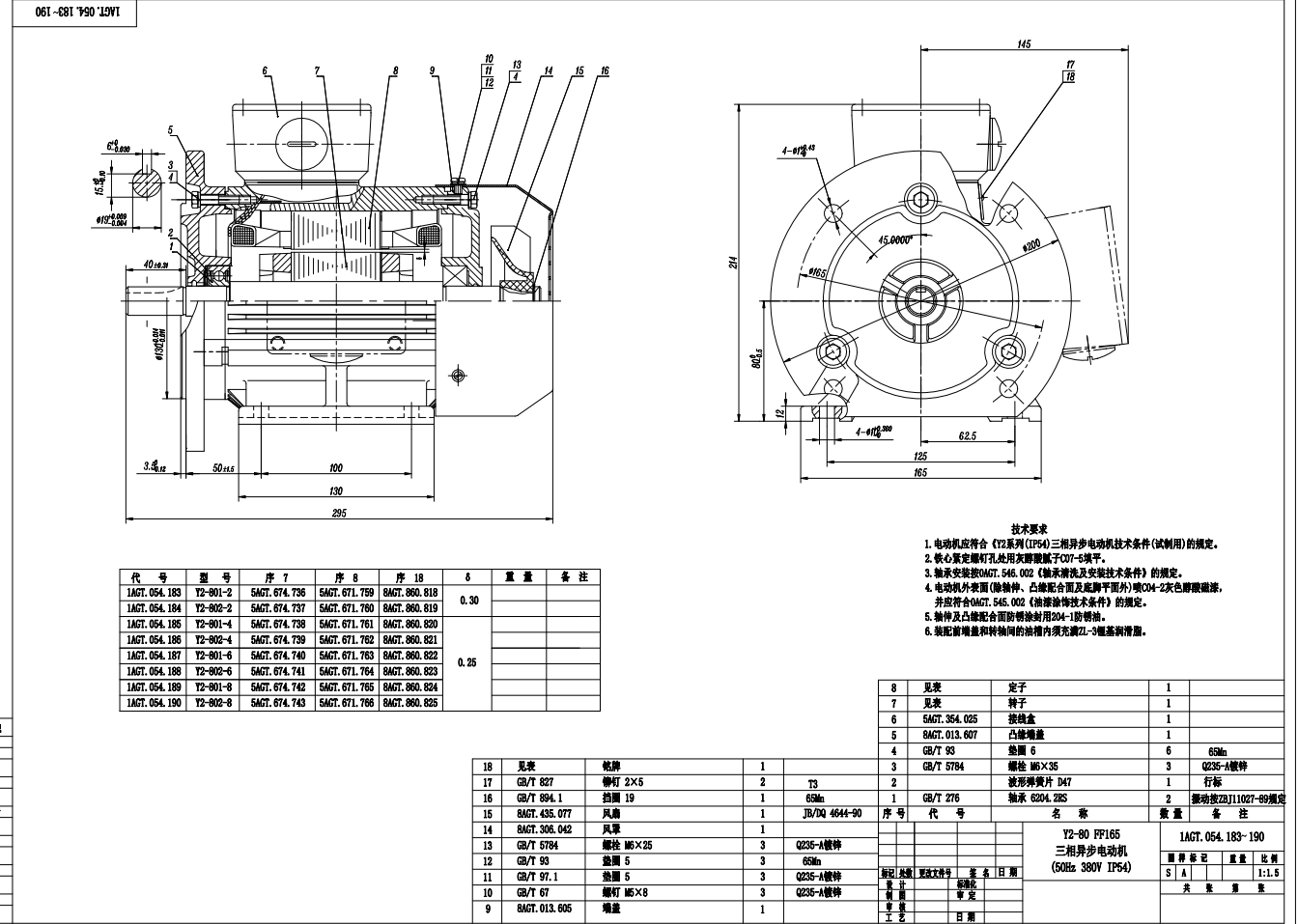

38	微信截图_20240102171429.png	354.93K
39	微信截图_20240102171434.png	314.45K
40	明细表1-2.dwg	89.80K
41	明细表1-2.PDF	160.78K
42	明细表1-2接线盒.dwg	88.52K
43	明细表1-2接线盒.PDF	143.32K
44	明细表3-4.dwg	93.31K
45	明细表3-4.PDF	183.31K
46	明细表5-6.dwg	92.22K
47	明细表5-6.PDF	181.17K
48	明细表7-8.dwg	92.53K
49	明细表7-8.PDF	181.40K
50	明细表9.dwg	80.70K
51	明细表9.PDF	77.33K

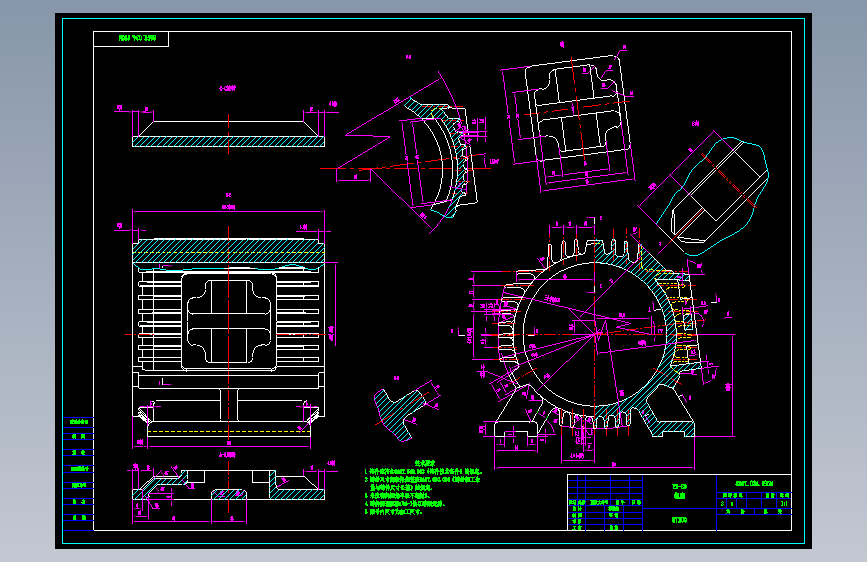

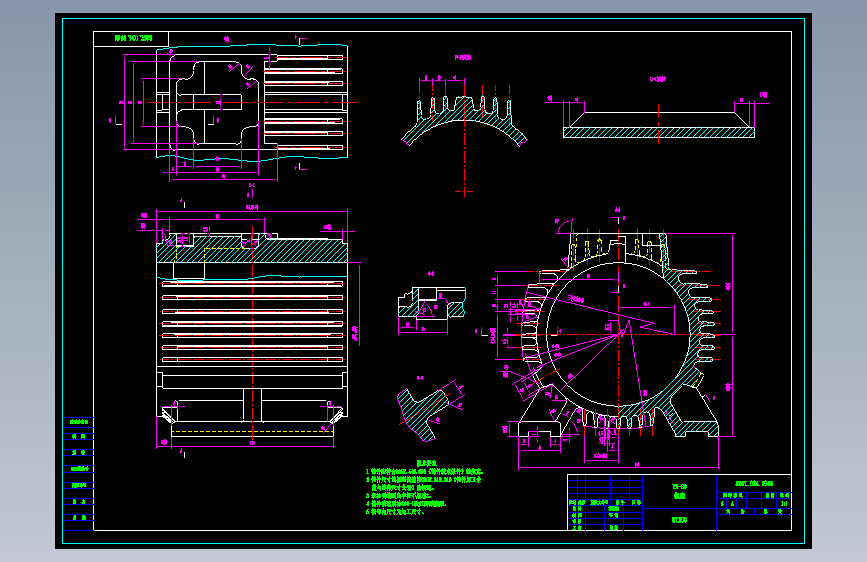

52	机座1.dwg	152.36K
53	机座1.PDF	144.46K
54	机座1加工）.dwg	139.42K
55	机座1加工）.PDF	138.45K
56	机座2.dwg	173.71K
57	机座2.PDF	161.63K
58	槽楔-扣片.dwg	96.43K
59	槽楔-扣片.PDF	240.93K
60	橡胶垫-接线片.dwg	97.49K
61	橡胶垫-接线片.PDF	144.39K
62	橡胶垫-铭牌.dwg	95.18K
63	橡胶垫-铭牌.PDF	219.30K
64	电气线路图（63-90）2p.dwg	82.54K
65	电气线路图（63-90）2p.PDF	61.25K
66	电气线路图（63-90）4p.dwg	82.86K
67	电气线路图（63-90）4p.PDF	63.08K
68	电气线路图（80-160）6p.dwg	84.61K
69	电气线路图（80-160）6p.PDF	73.82K
70	电气线路图（80-90）8p.dwg	87.33K
71	电气线路图（80-90）8p.PDF	81.68K
72	端盖.dwg	100.89K
73	端盖.PDF	104.28K
74	端盖前加工.dwg	102.80K
75	端盖前加工.PDF	77.22K
76	端盖后加工.dwg	104.12K
77	端盖后加工.PDF	78.98K

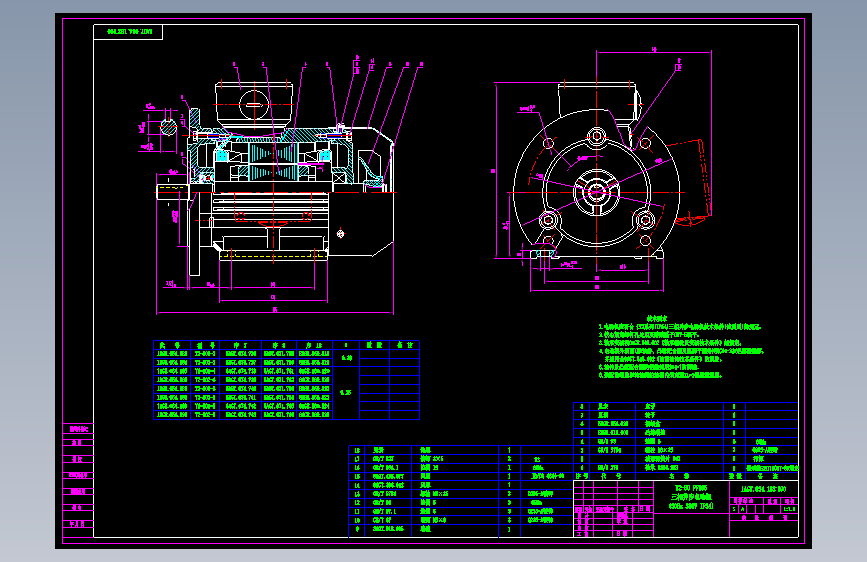

78	装配图B3.dwg	156.86K
79	装配图B3.PDF	360.23K

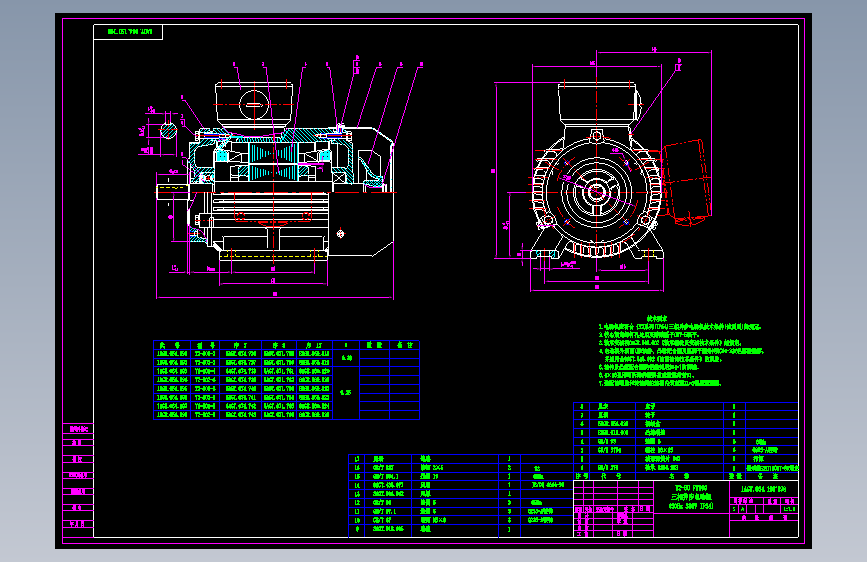

80	装配图B35FF165.dwg	156.33K
81	装配图B35FF165.PDF	381.72K

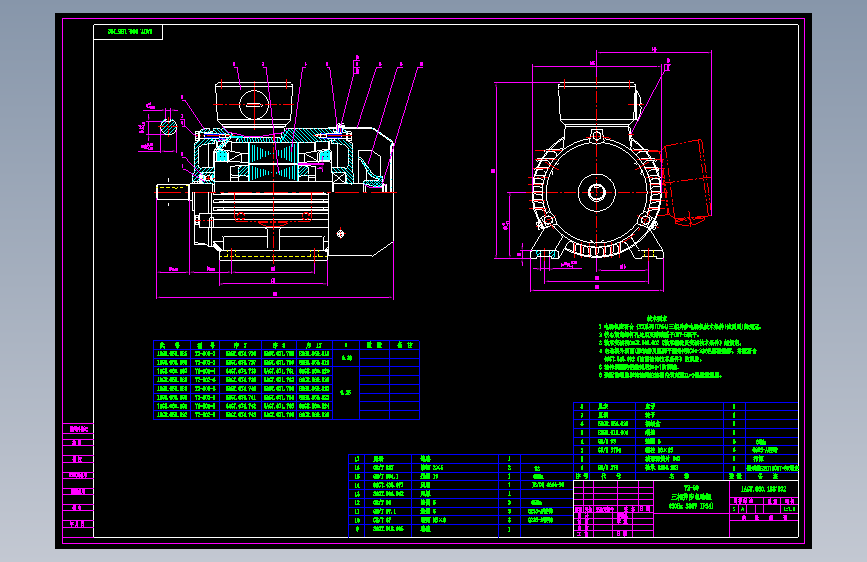

82	装配图B35FT100.dwg	165.77K
83	装配图B35FT100.PDF	378.61K
84	转子.dwg	116.34K
85	转子.PDF	207.04K
86	转子冲片（2P）-4P.dwg	108.25K
87	转子冲片（2P）-4P.PDF	174.82K
88	转子冲片（68P）.dwg	92.34K
89	转子冲片（68P）.PDF	92.06K
90	转子铸铝（2P）.dwg	99.59K
91	转子铸铝（2P）.PDF	127.23K
92	转子铸铝（4P）.dwg	101.80K
93	转子铸铝（4P）.PDF	125.52K
94	转子铸铝（68P）.dwg	100.12K
95	转子铸铝（68P）.PDF	143.96K
96	轴.dwg	102.09K
97	轴.PDF	87.20K
98	风扇.dwg	107.56K
99	风扇.PDF	120.52K
100	风罩.dwg	102.59K
101	风罩.PDF	98.79K
102	出线孔盖-连接片.dwg	93.27K
103	出线孔盖-连接片.PDF	127.11K
104	压紧螺母-螺套.dwg	93.71K
105	压紧螺母-螺套.PDF	137.63K
106	垫圈.dwg	79.02K
107	垫圈.PDF	96.81K
108	密封圈.dwg	82.11K
109	密封圈.PDF	63.73K
110	密封垫-接线压片.dwg	87.46K
