某办公楼空调采暖图纸（ID:1240762）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17127460875319.zip | 1.65M |
| 2 | 某办公楼空调采暖图纸.dwg | 2.03M |
此图纸下载需要50金币
立即下载
发布者
辛奇迹
创作: 2462
粉丝: 7
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：1.69M
所需金币：50
上传时间：2024-04-10 18:48:09
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
标签
图纸简介

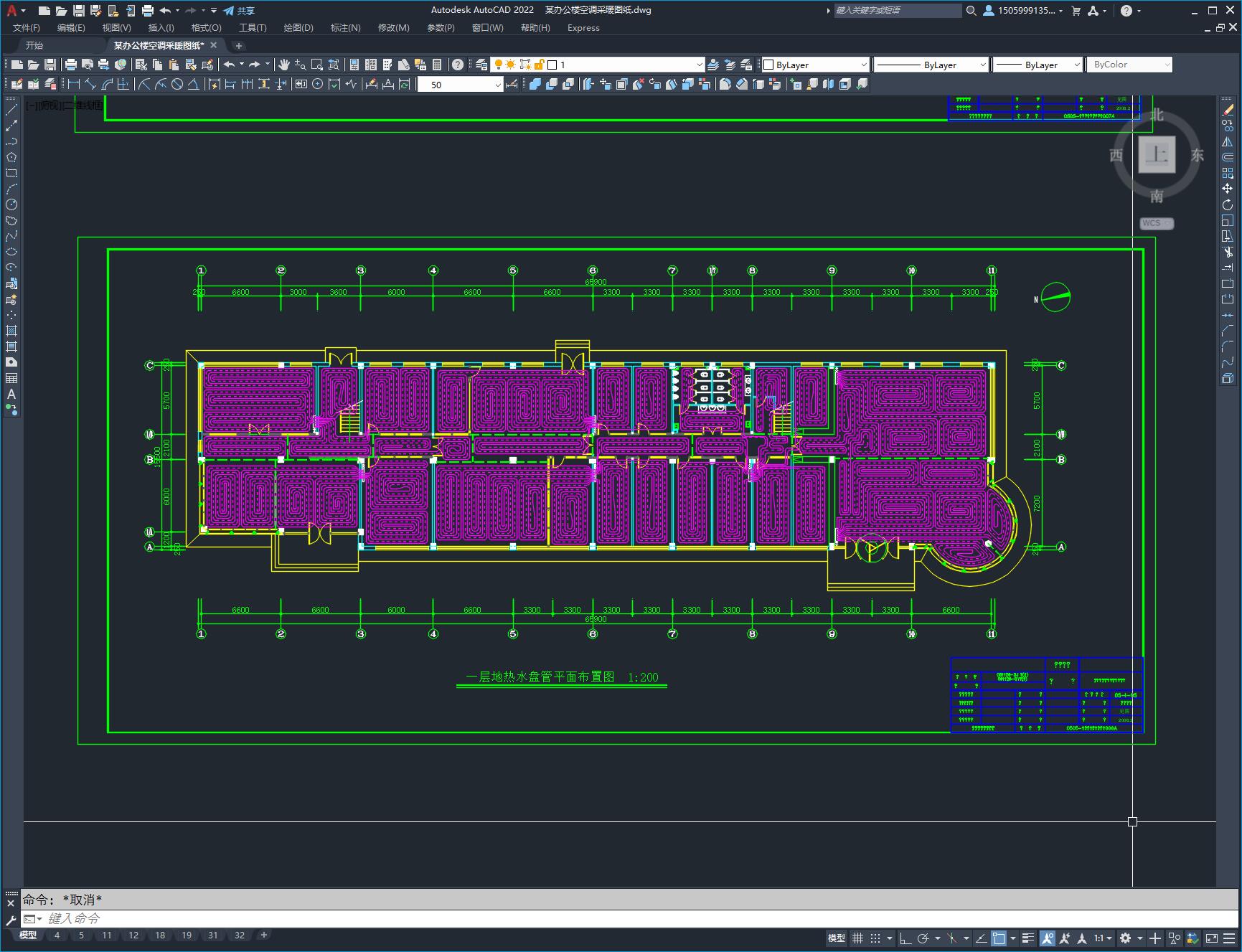

本工程供暖设备采用空气源热泵热水机组，型号为FRS-120D，数量3台，总制热量为387KW，机组制热总功率为121.8KW。该机组同时用于夏季制冷，总制冷量为360KW，机组制冷总功率为114.3KW。本工程供暖方式为地板水盘管辐射供暖，水盘管间距为170~180mm。
冷热水供回水管道选用热镀锌管材。地暖水盘管采用地暖专用PE-X管材，规格为φ20/φ16。空调冷凝水管选用PVC-U建筑给排水用管材。供回水管道坡度为i=0.003。空调冷凝水管道坡度为i=0.01。
