XO1-年产4万吨醋酸乙烯项目CAD毕业设计图纸CAD1176646（ID:1242945）

机械设备 / 非标机械 / XO1-年产4万吨醋酸乙烯项目CAD毕业设计图纸CAD1176646

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	0-项目摘要.doc	3.23M
2	1-可行性研究报告.doc	1.38M
3	1712816543991.rar	73.85M
4	2-初步设计说明书.doc	9.19M
5	3-创新性说明.doc	2.39M
6	4-1反应器设计.doc	2.94M
7	4-2塔设备设计.doc	4.84M
8	4-3换热器设计.doc	6.16M
9	4-4其他设备选型设计.doc	1.85M
10	4-塔设备设计说明书.docx	1.23M
11	5-安全预评价报告.doc	768.11K
12	6-环境评估报告.doc	1.04M
13	7-经济分析报告.doc	1.31M
14	附件1-物料衡算一览表.doc	625.46K
15	附件2-能量衡算一览表.doc	513.59K
16	附件3-设备选型一览表.doc	277.29K
17	附件4-MSDS一览表.doc	319.65K
18	附录5-膜分离说明书.doc	842.26K
19	Kineticsofthevinylacetatesynthesisfromacetyleneandaceticacidwithazincacetatecatalyst.pdf	691.45K

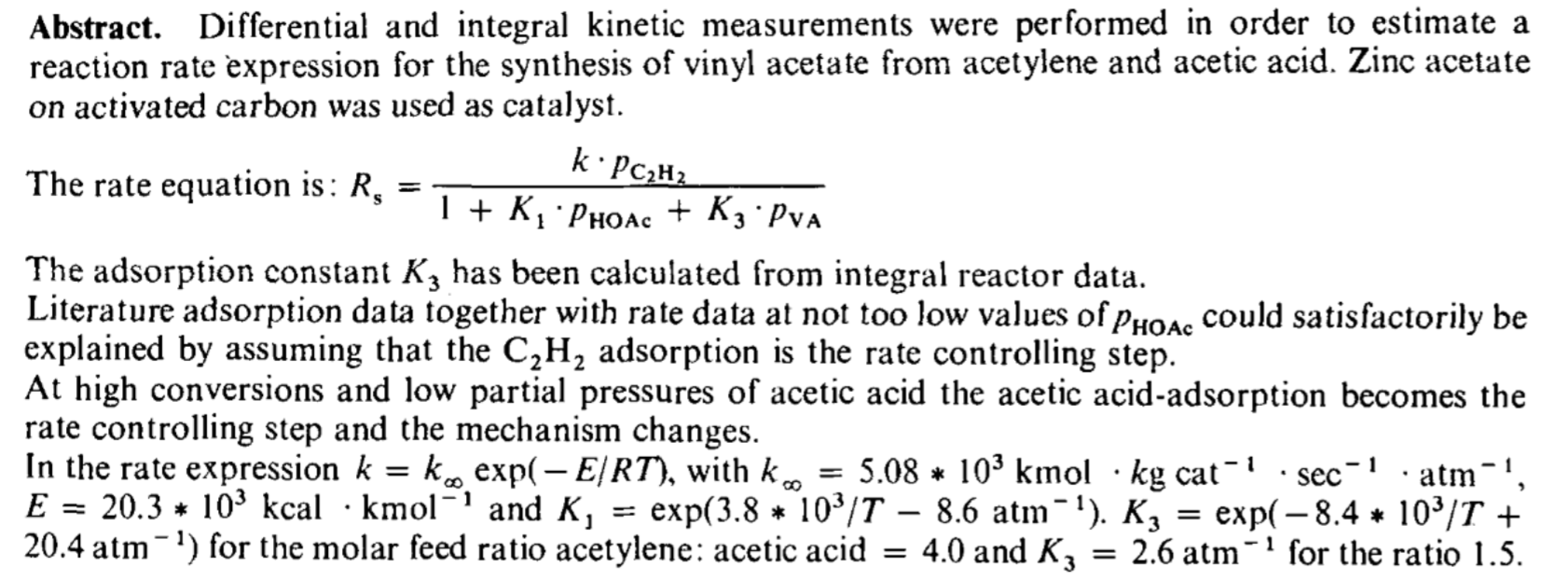

20	乙炔法合成醋酸乙烯动力学.png	399.82K
21	动力学说明.docx	431.88K

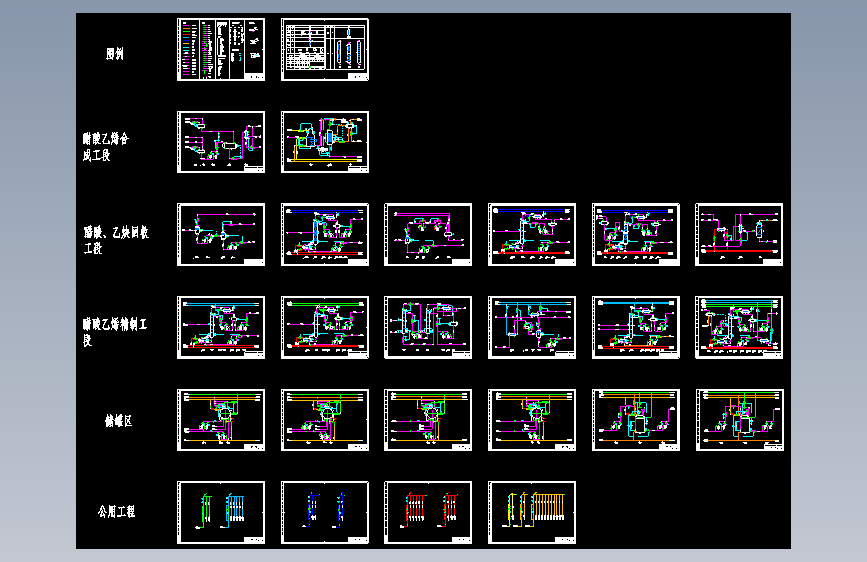

22	1-PFD工艺流程图.dwg	495.46K

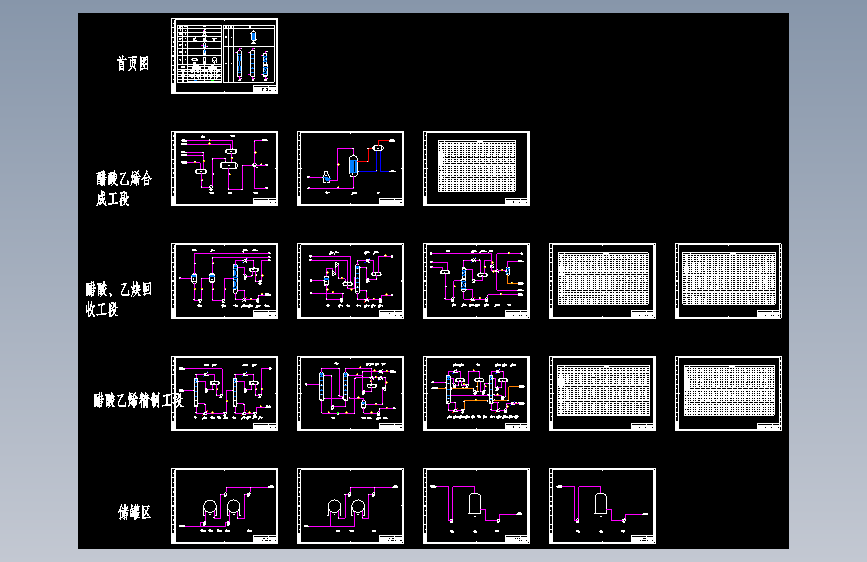

23	2-PID管道及仪表流程图.dwg	1.25M

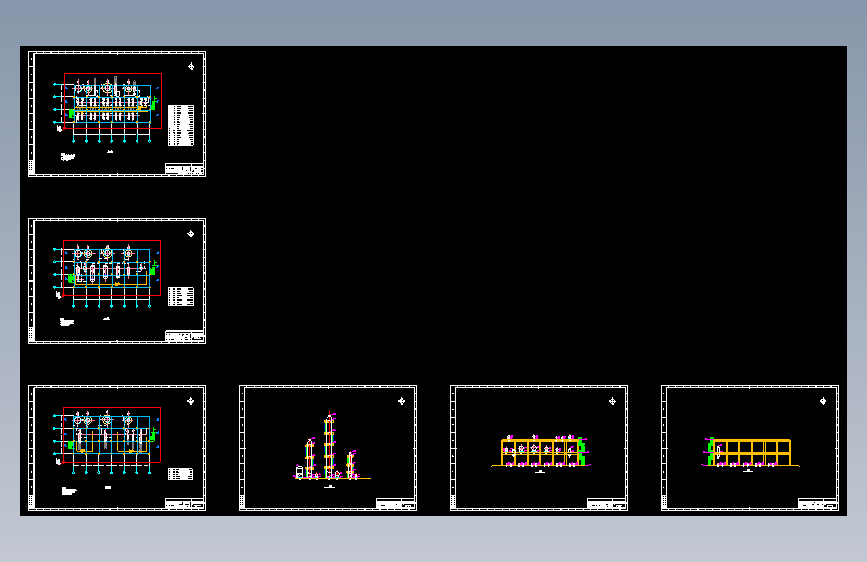

24	3-醋酸、乙炔回收车间设备布置图.dwg	539.41K

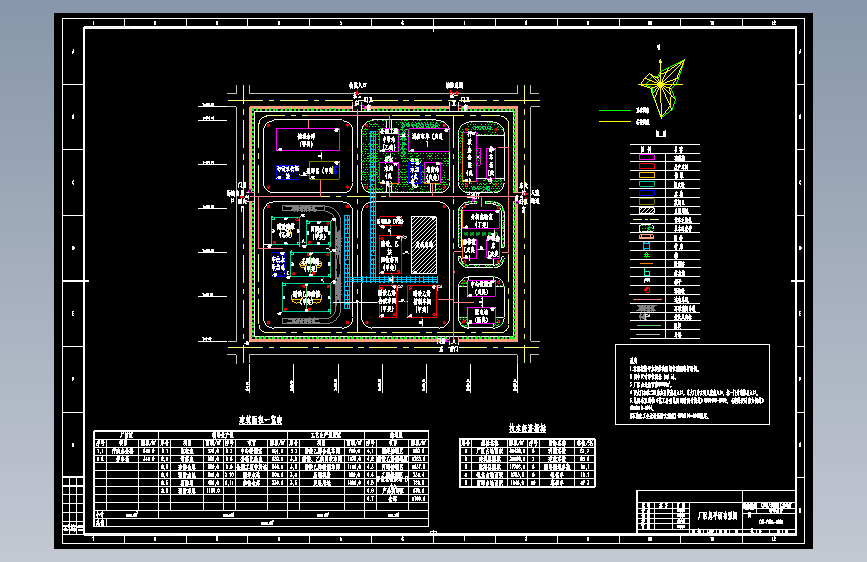

25	4-厂区总平面布置图.dwg	965.90K
26	E0207-一级乙炔加热器总装配图.dwg	300.97K
27	R0101-固定床反应器总装配图.dwg	265.07K
28	T0302-脱醋酸塔总装配图.dwg	258.40K
29	6-车间三维布置图.dwg	4.15M

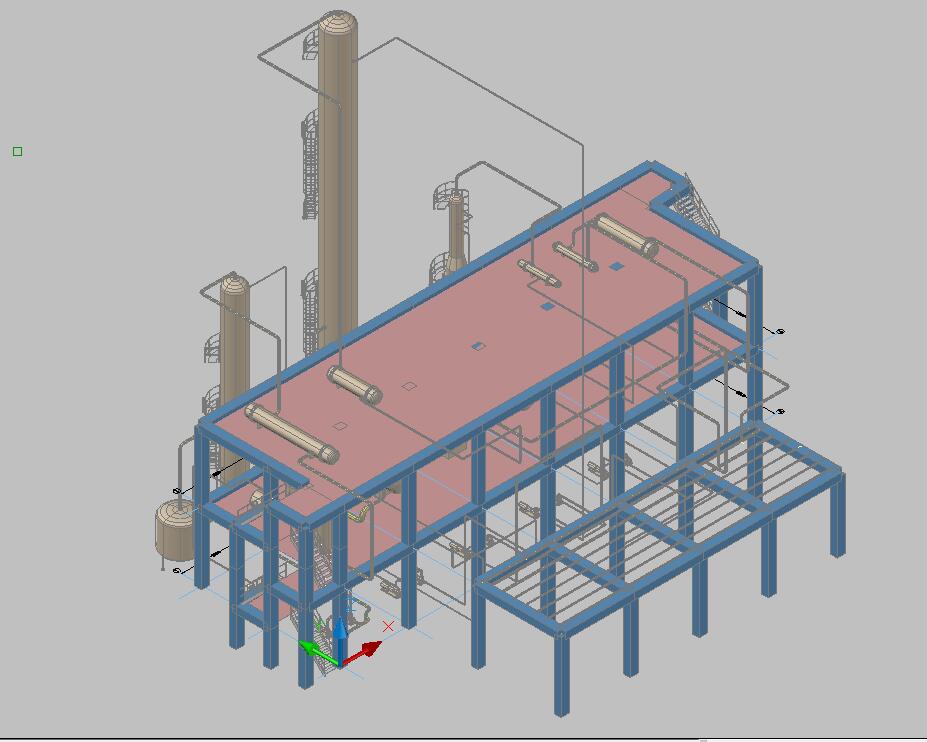

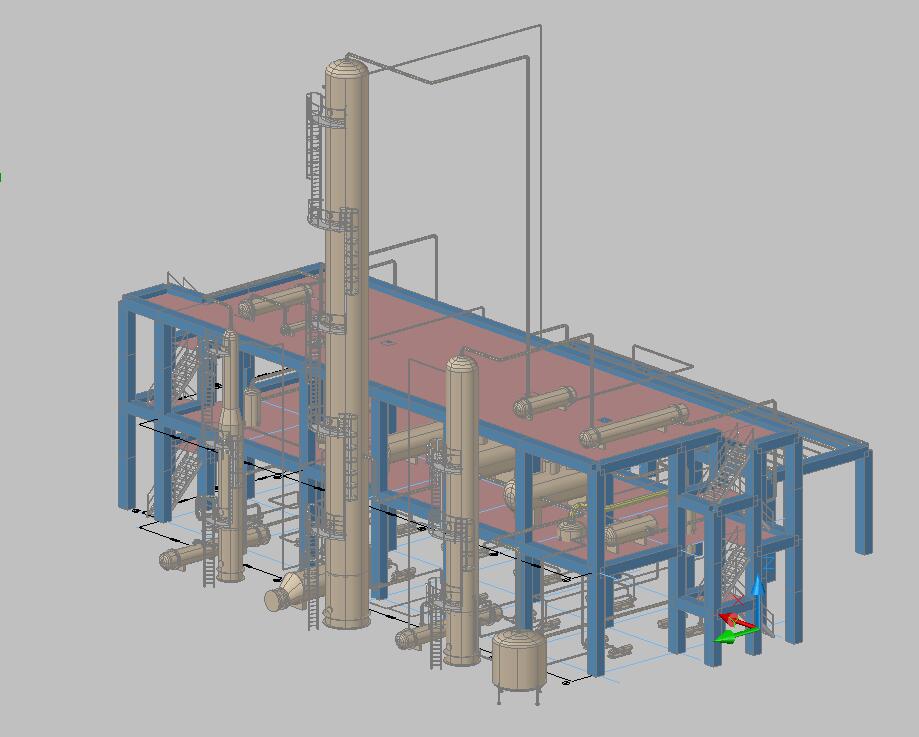

30	01车间西北等轴测图.jpg	56.14K
31	02车间西南等轴测图.jpg	57.62K

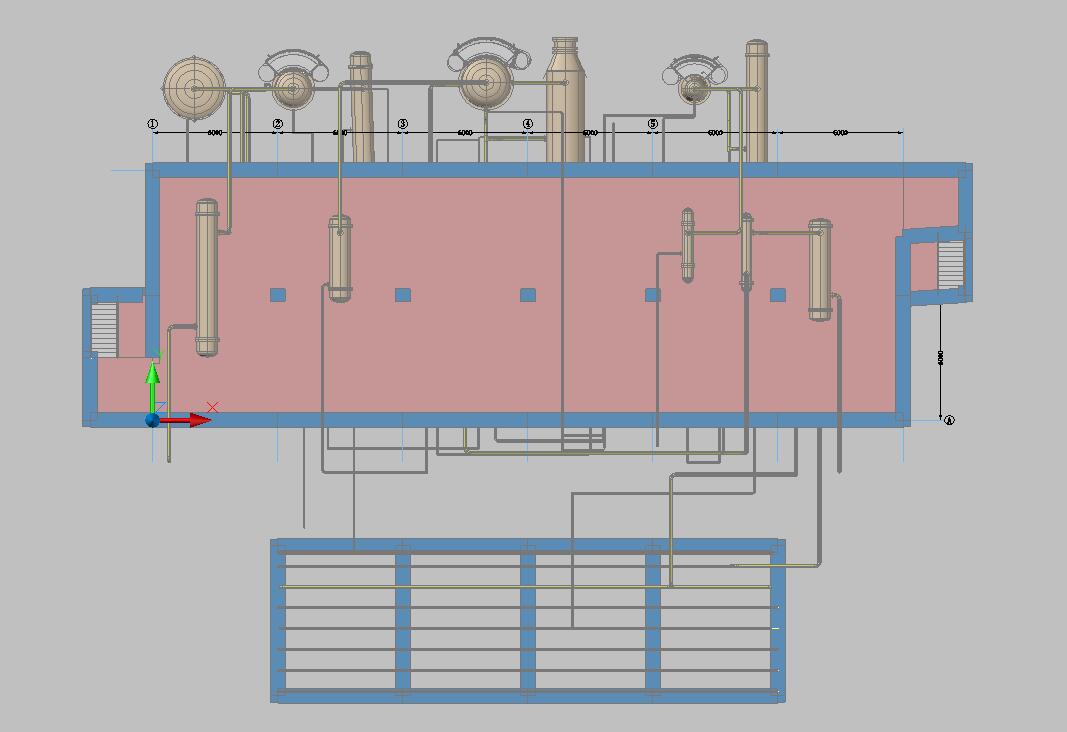

32	03车间俯视图.jpg	47.82K

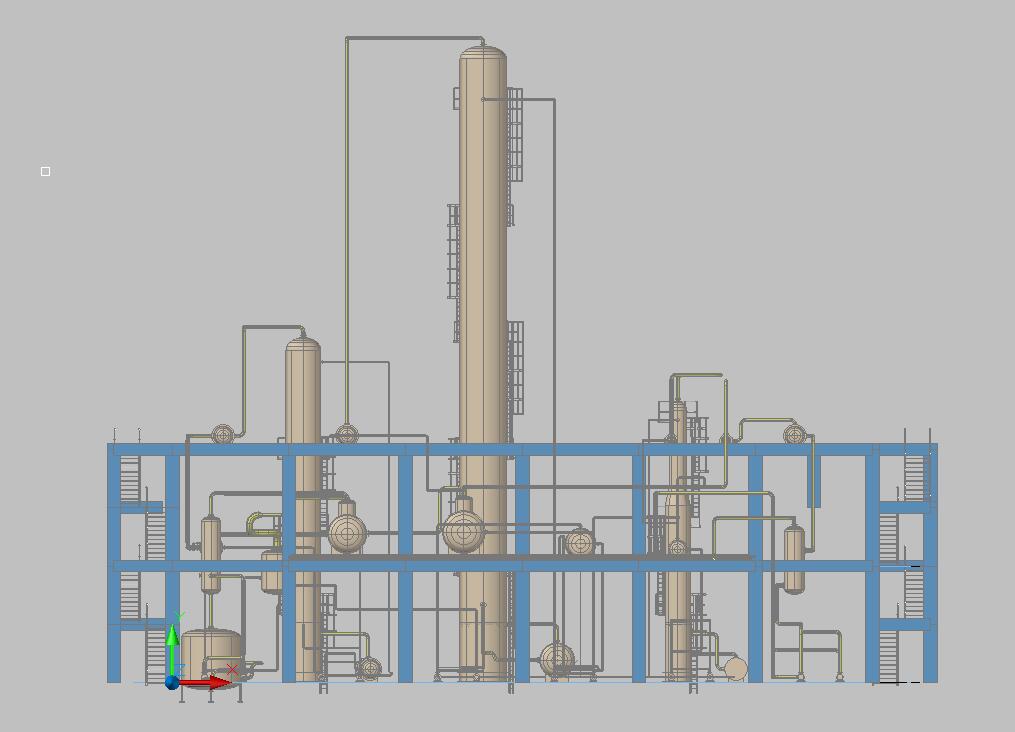

33	04车间前视图.jpg	48.19K

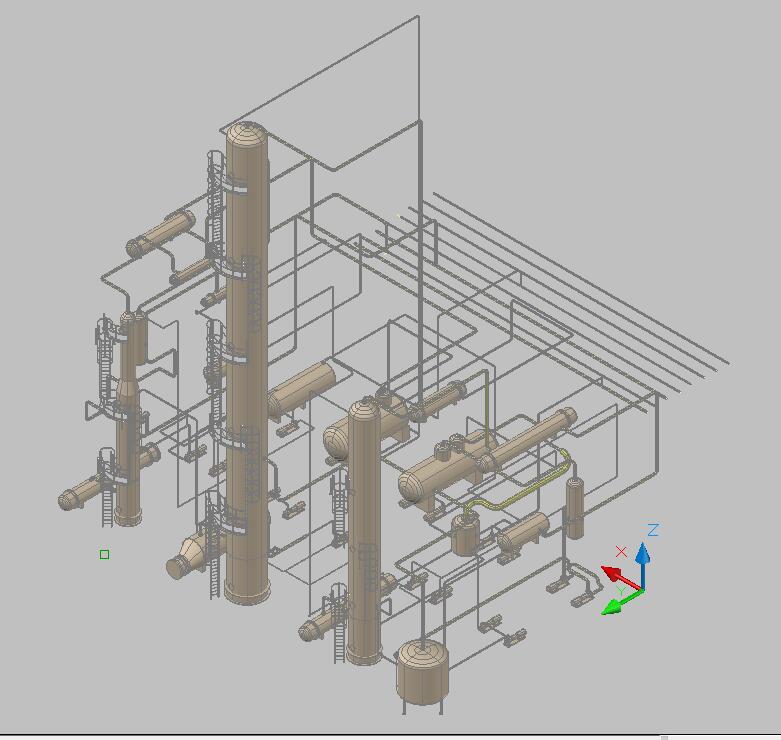

34	05设备与车间西北等轴测图.jpg	55.56K

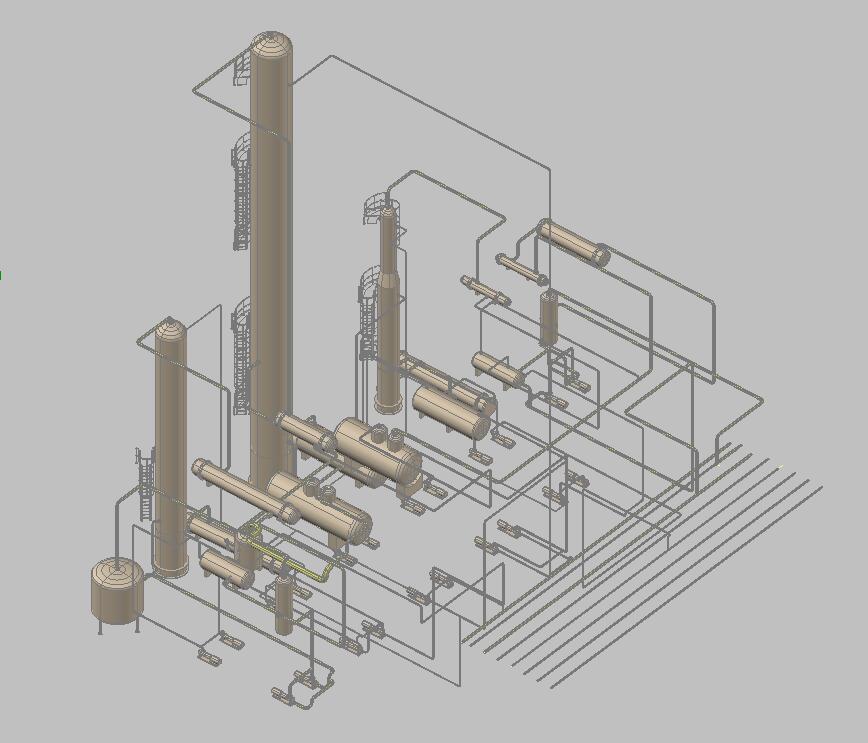

35	06设备与管道西南等轴测图.jpg	56.79K

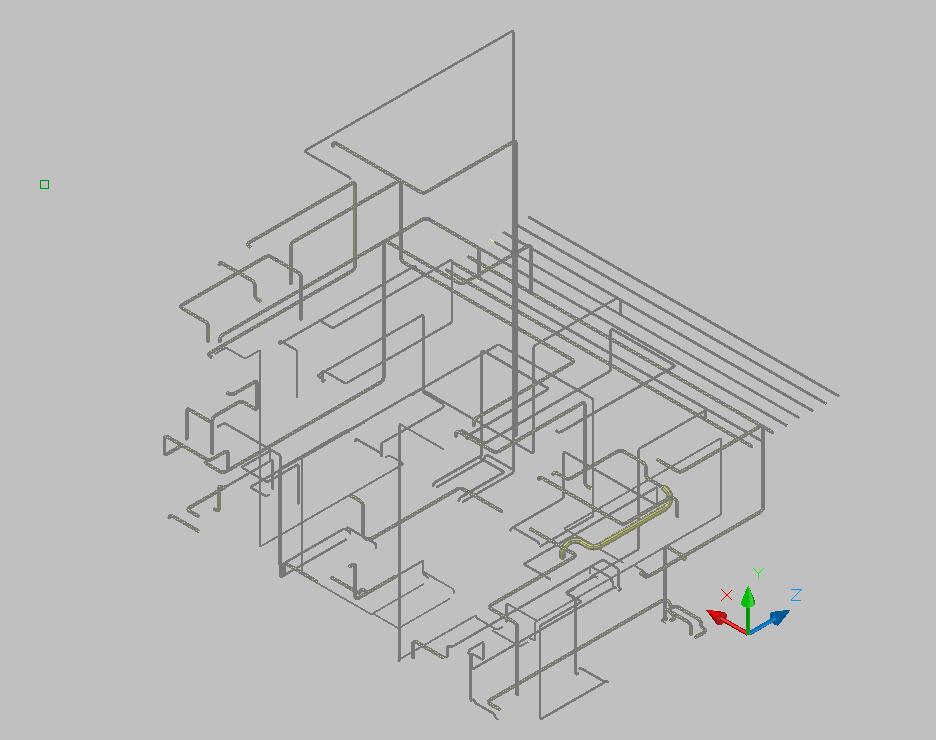

36	07管道图1.jpg	48.24K

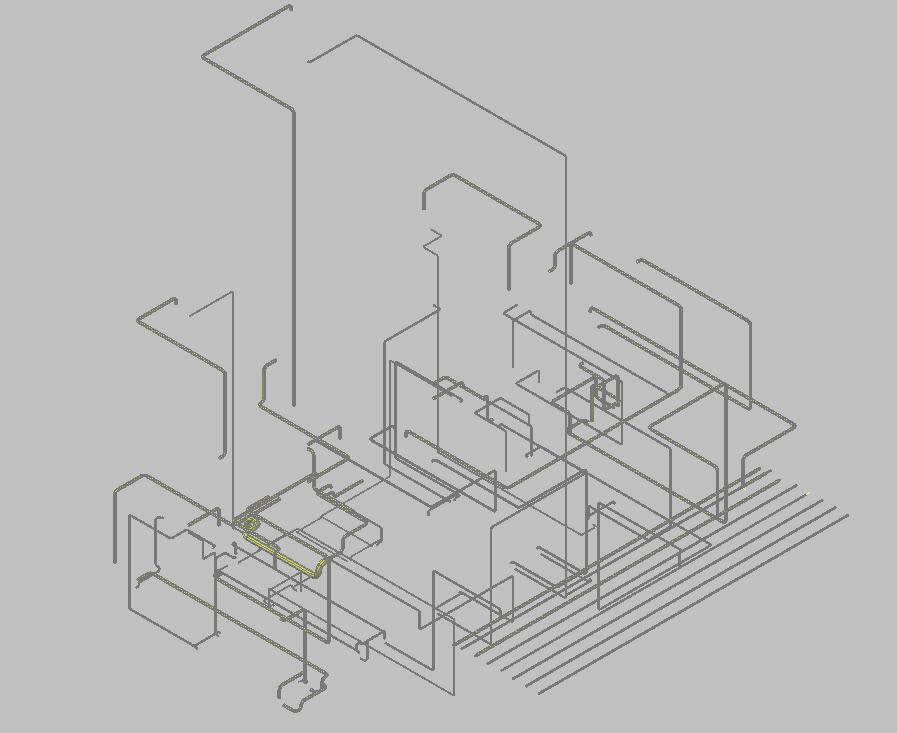

37	08管道图2.jpg	45.25K

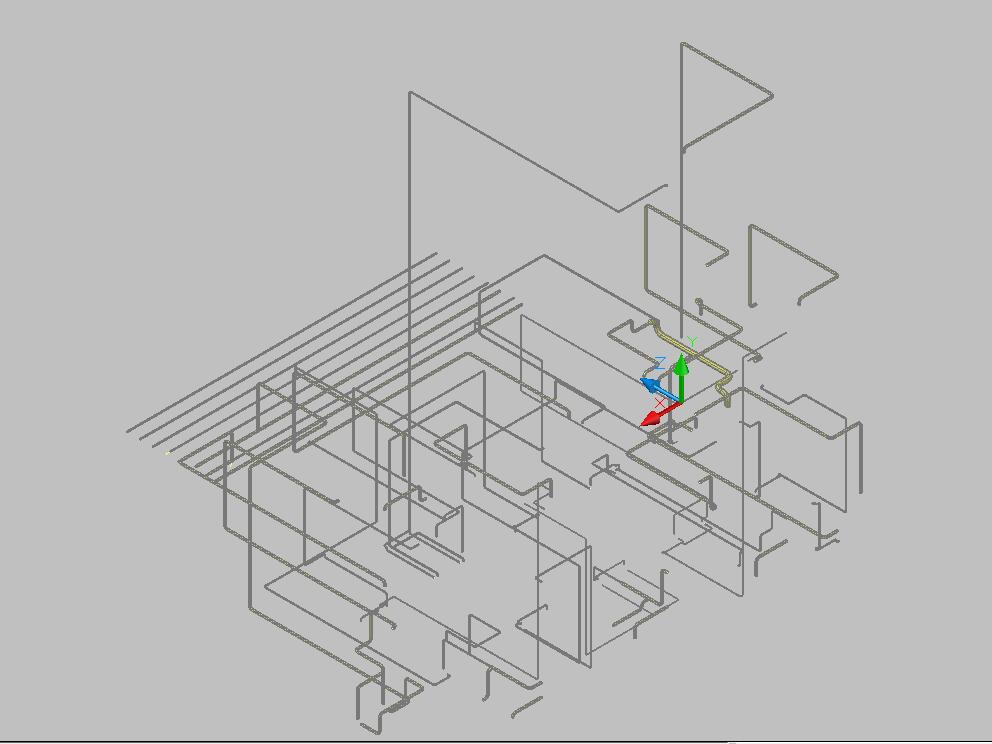

38	09管道图3.jpg	48.93K

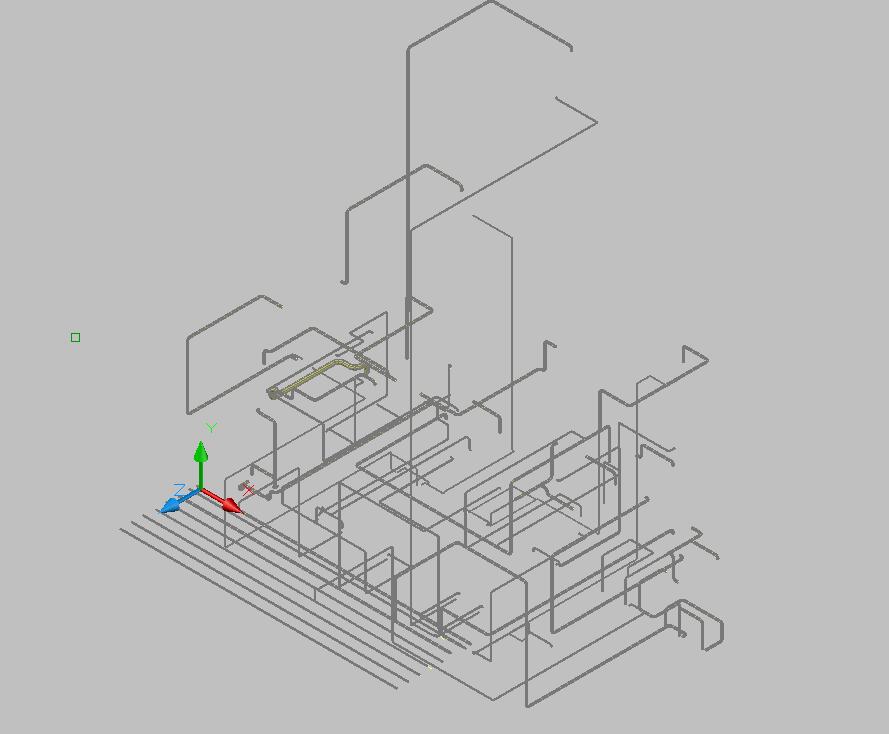

39	10管道图4.jpg	39.97K

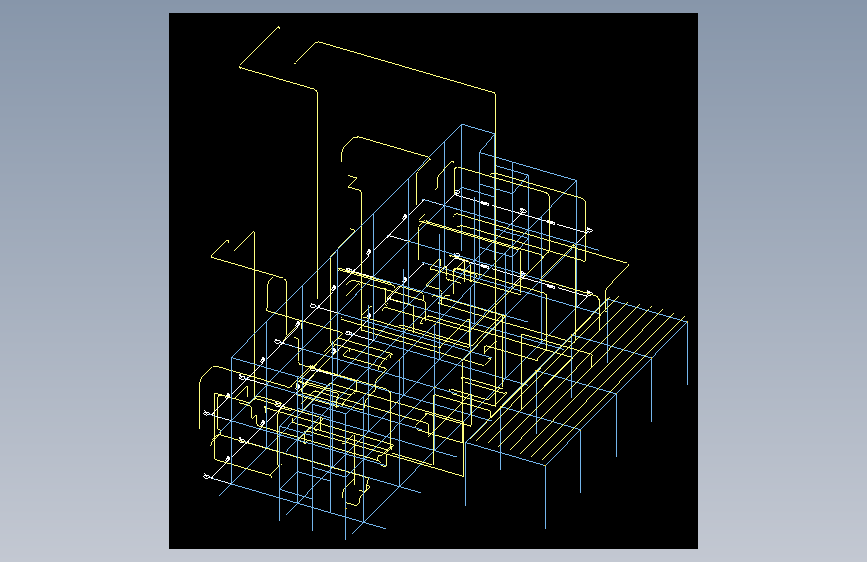

40	7-管道轴测图.dwg	377.79K
41	readme.txt	164B
42	SketchUp2018厂区三维布置源文件.skp	102.53M

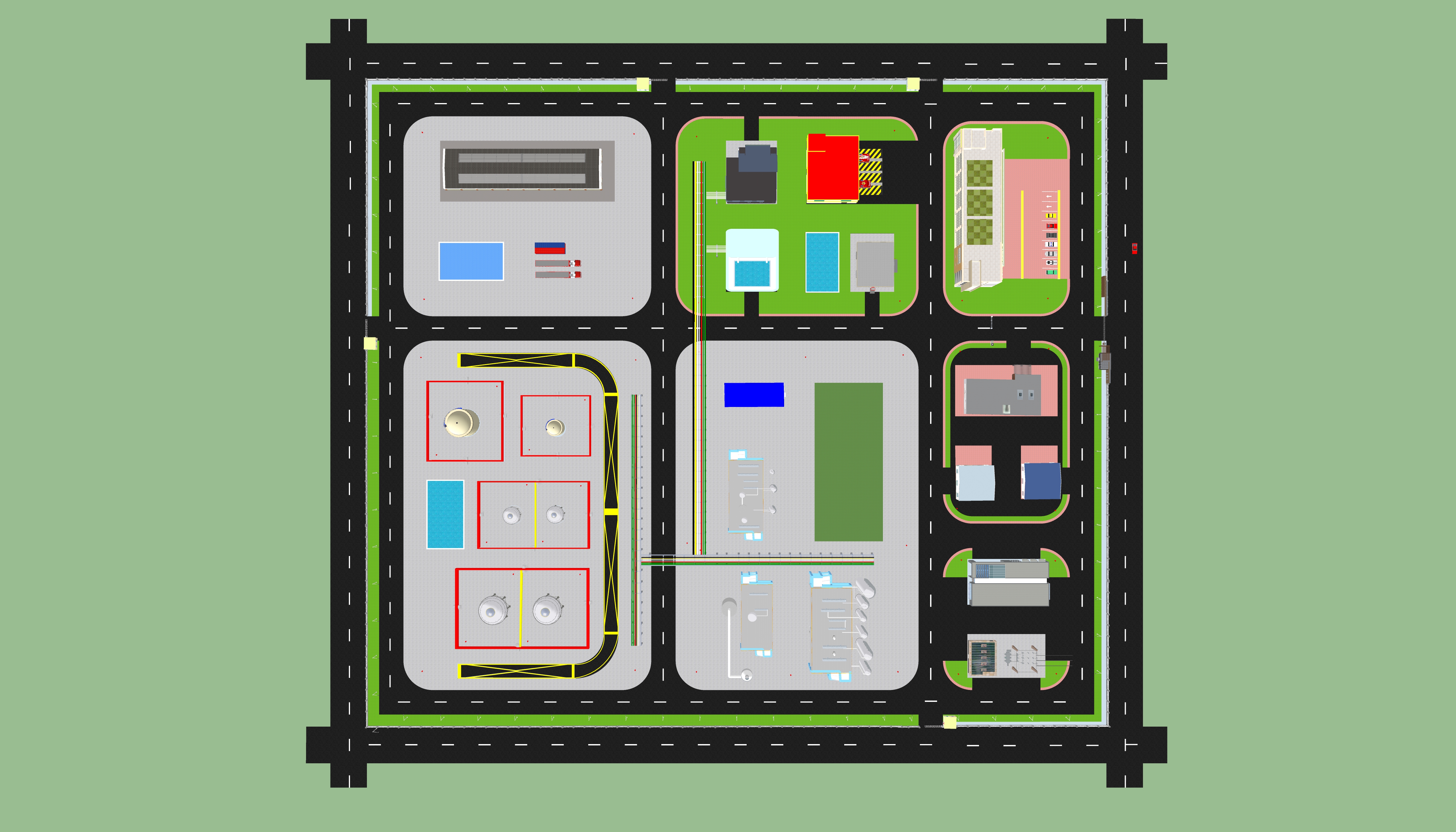

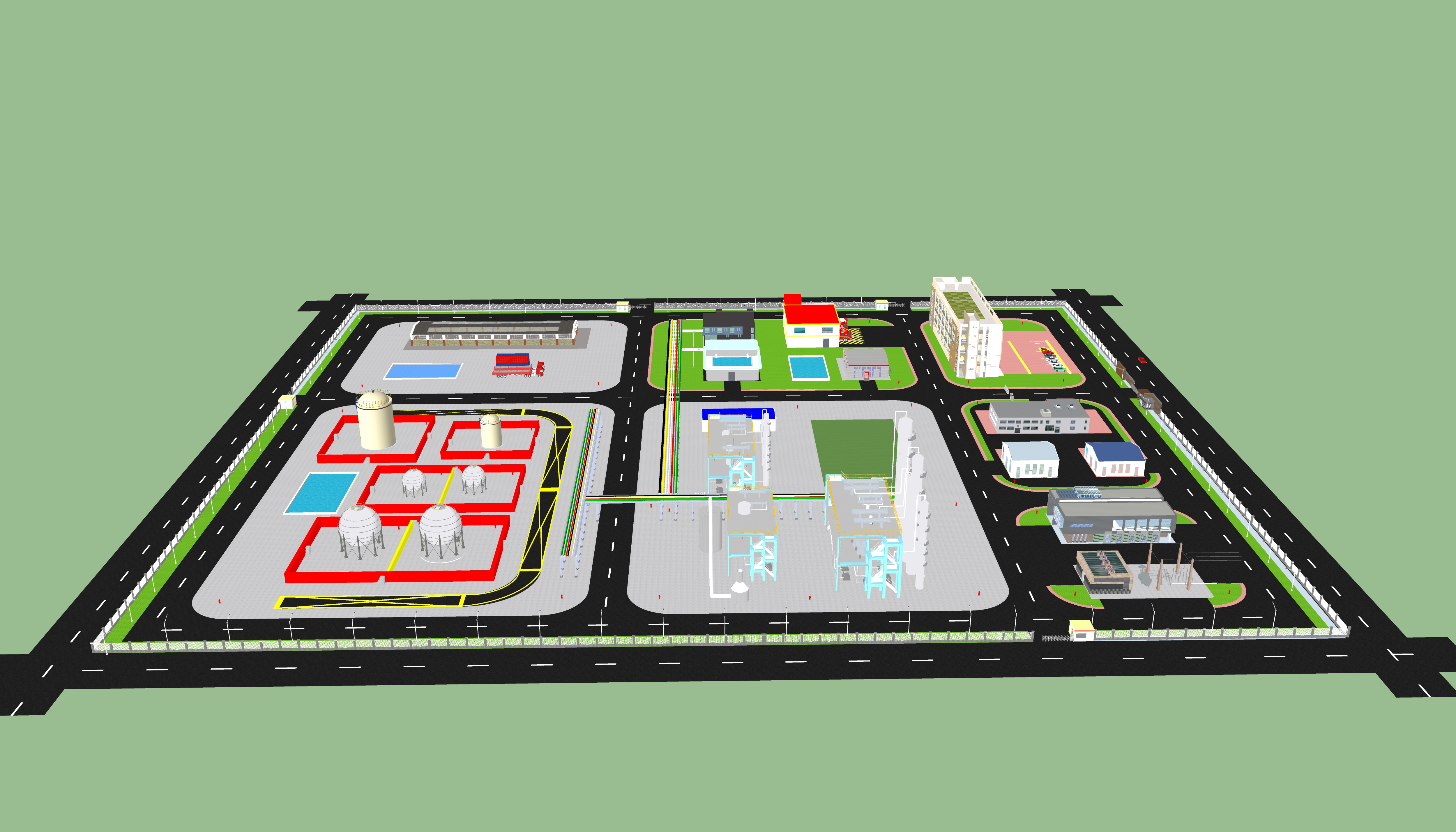

43	厂区三维布置45度视图.jpg	3.35M
44	厂区三维布置俯视图.jpg	4.21M

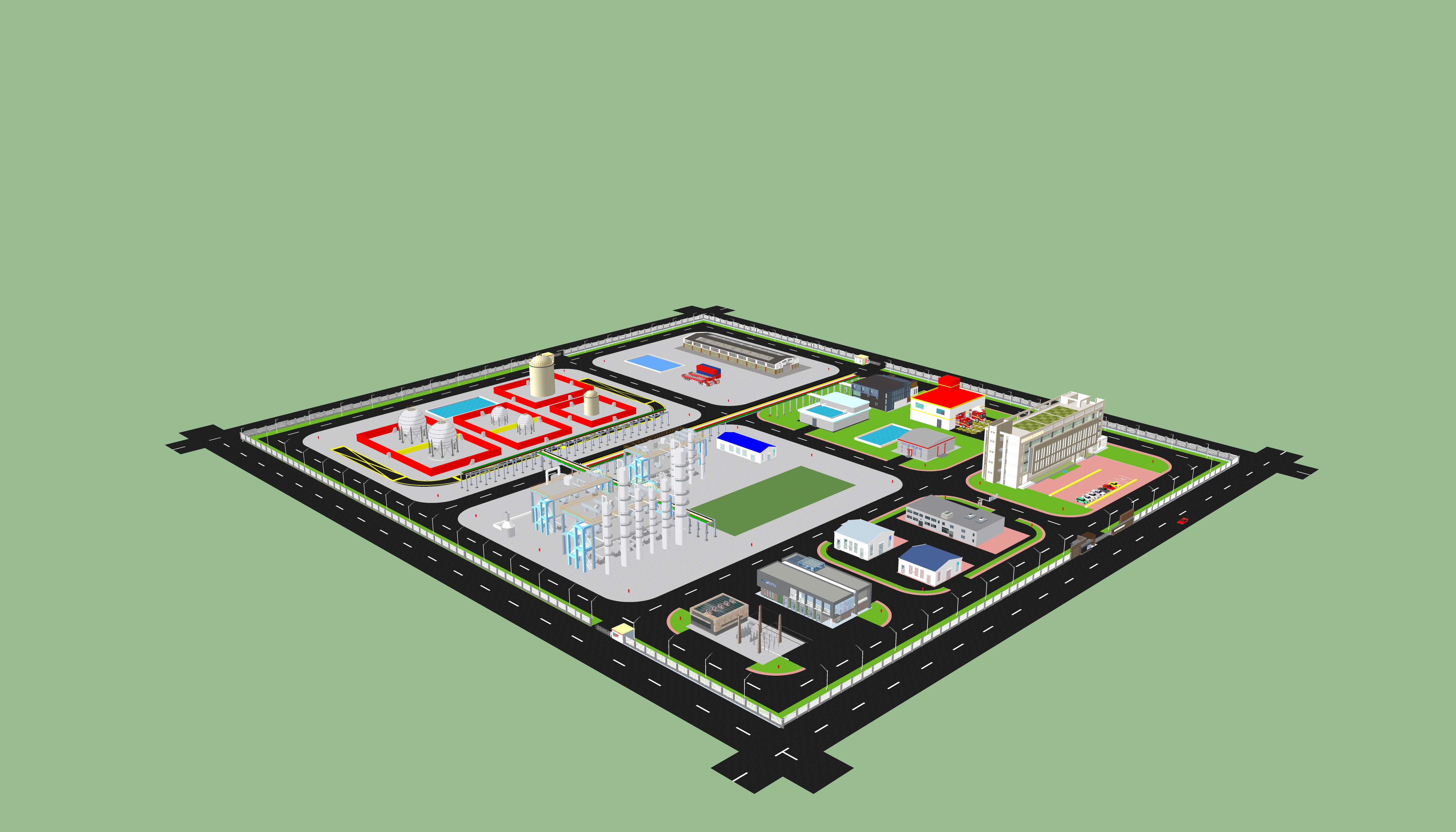

45	厂区三维布置等轴测图.jpg	2.56M

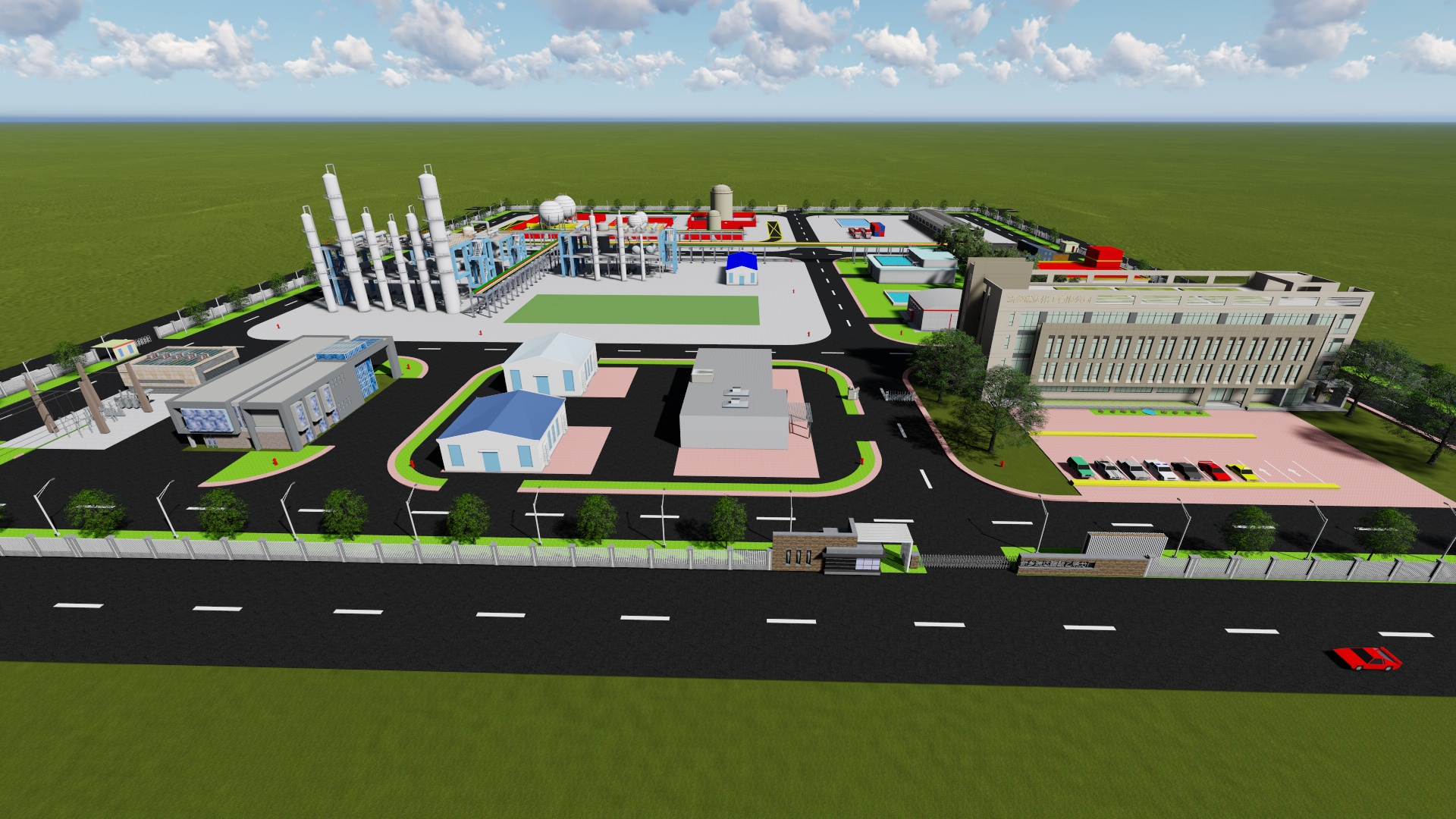

46	正视图.jpg	685.82K
