某商务办公酒店通风空调设计图（ID:1244484）

数码电器 / 家用电器 / 某商务办公酒店通风空调设计图

©非原创

平面图

文件列表

#	文件名称	文件大小
1	17129018205052.zip	7.38M
2	某商务办公酒店通风空调设计图.dwg	8.67M

此图纸下载需要75金币

立即下载

发布者

辛奇迹

创作: 2432

粉丝: 5

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：7.56M

所需金币：75

上传时间：2024-04-12 14:03:42

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

图纸简介

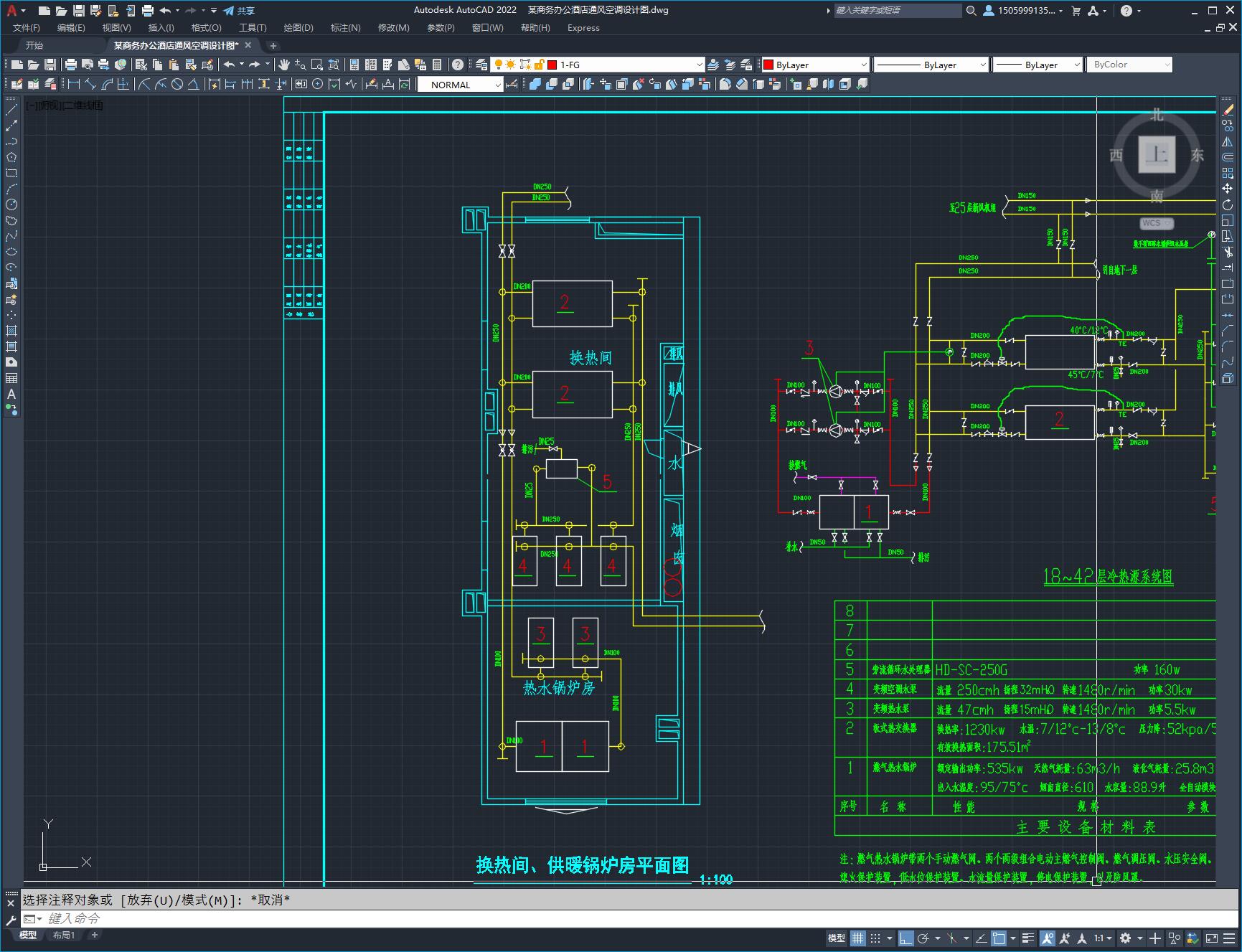

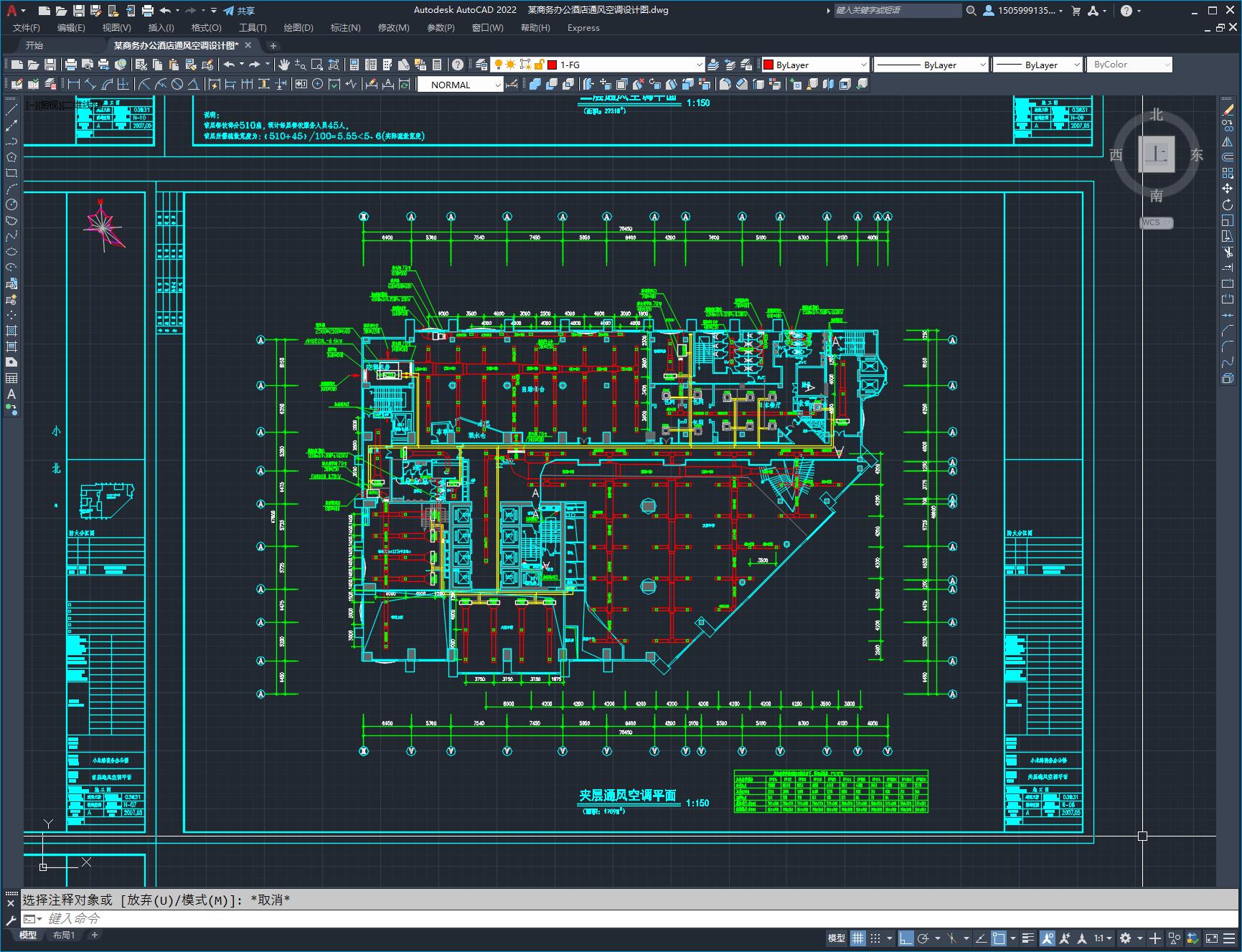

小北路商务办公楼，位于XX市越秀区小北路。主要功能为商业、餐饮、KTV、桑拿、办公、客房等的超高层建筑物。本工程地上42层，地下四层，总建筑面77118m2，建筑顶标高172m，空调面积约40984m2，空调面积占总建筑面积的53％。　　本工程客房和公寓式办公供暖总负荷为1270kw，换热间和锅炉房设于25层避难层，换热间内设板式水－水换热器两台，水泵3台（2用1备），换热器为冬季供暖和夏季供冷共用二管制，通过阀门切换。采用两台全自动模块式燃气热水锅炉组合作热源。锅炉出入水温度为95％％dc/70c，二次回路热水供回水温度为45C/40C，冷冻水供回水温度为8％％dc/13c。膨胀
