隧道混凝土衬砌台车图纸（ID:1246728）

机械设备 / 非标机械 / 隧道混凝土衬砌台车图纸

©非原创

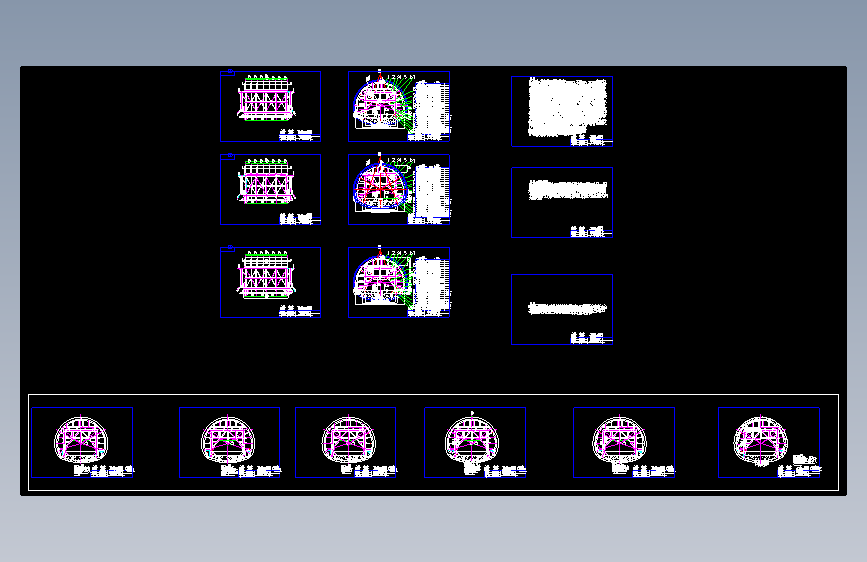

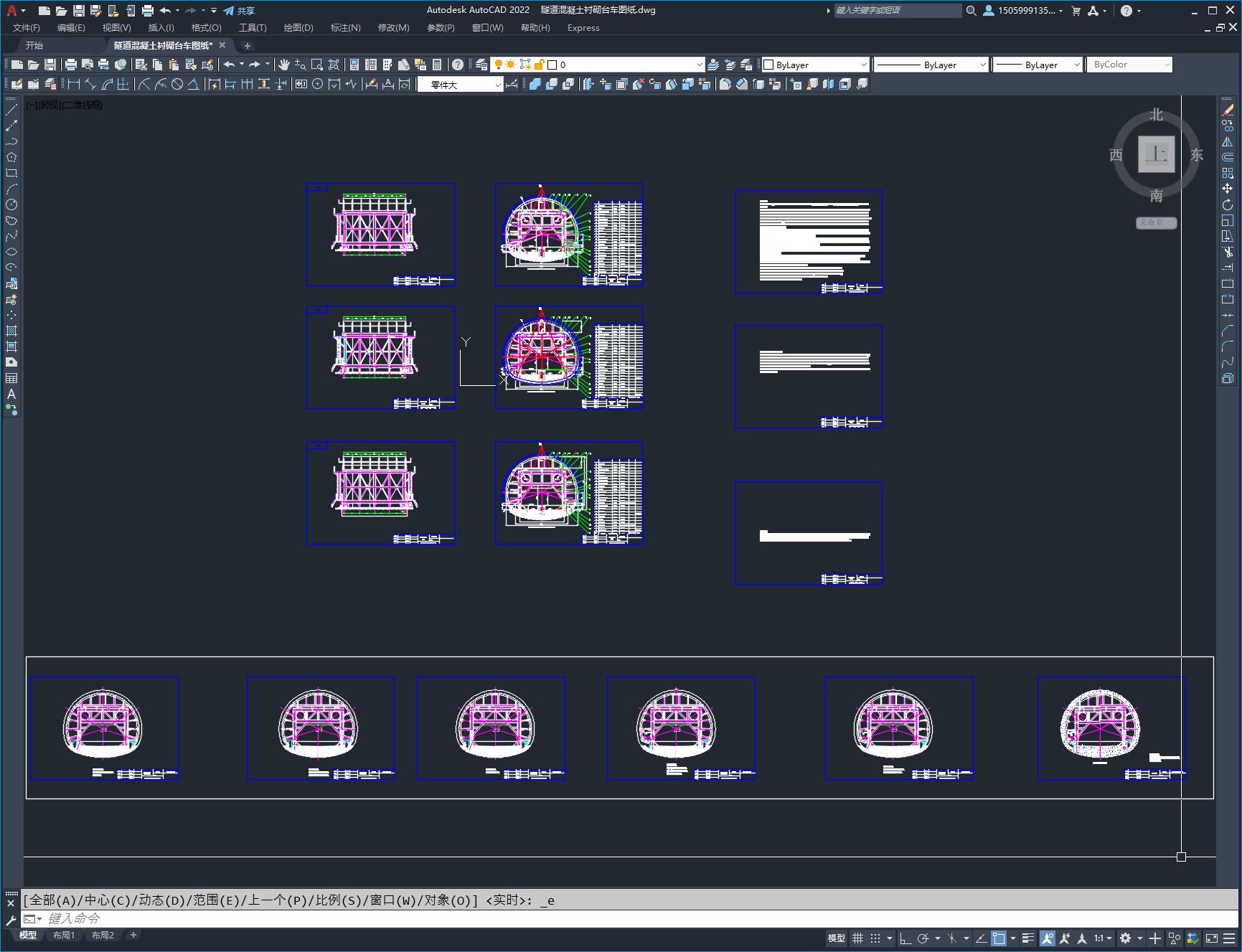

平面图

文件列表

#	文件名称	文件大小
1	17130518806920.zip	909.16K
2	Thumbs.db	16.50K
3	说明.docx	13.72K
4	隧道混凝土衬砌台车图纸.dwg	2.11M

此图纸下载需要65金币

立即下载

发布者

辛奇迹

创作: 2432

粉丝: 5

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：930.98KB

所需金币：65

上传时间：2024-04-14 07:44:41

是否可编辑：可修改，包括参数

版本：AutoCAD 2000

标签

图纸简介

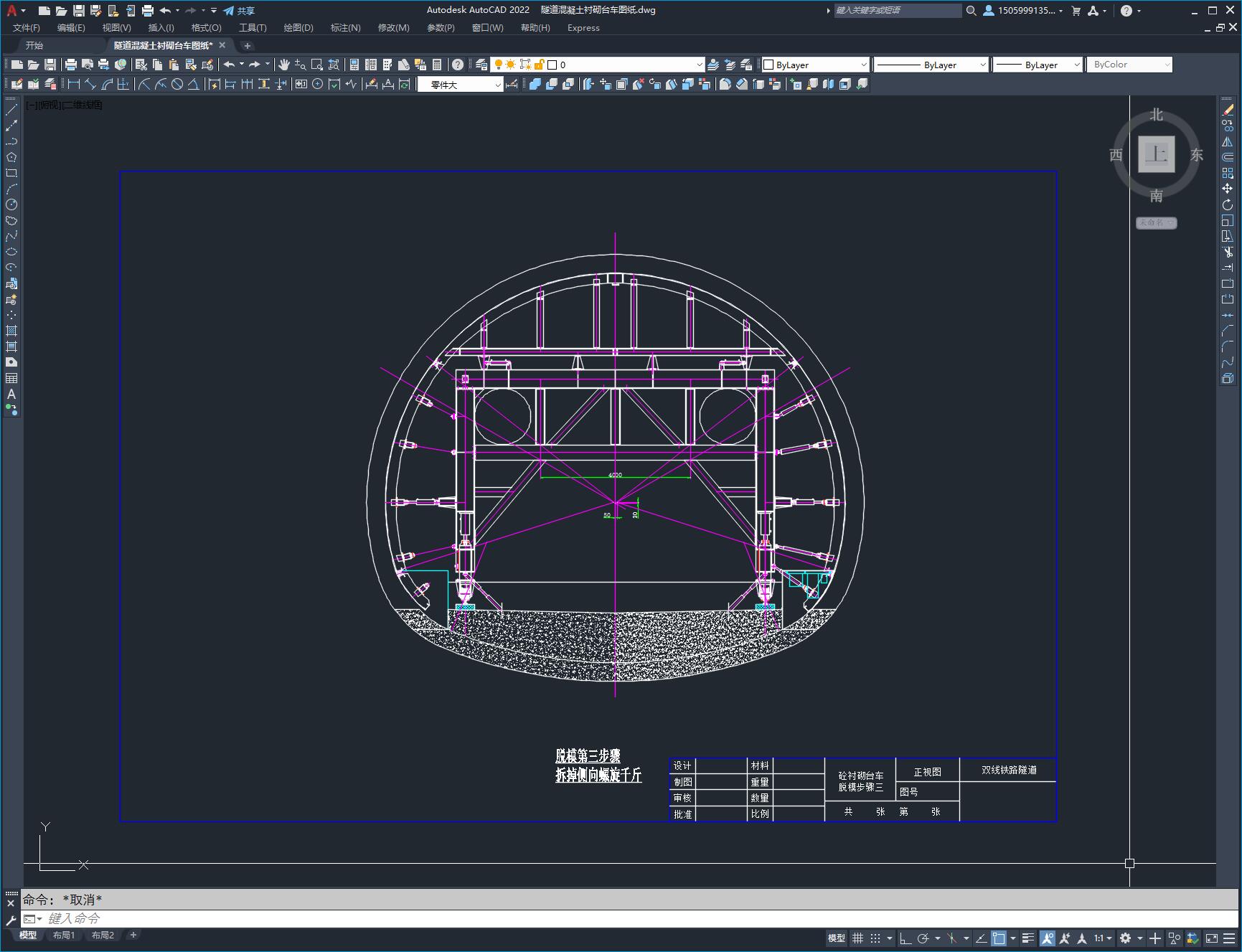

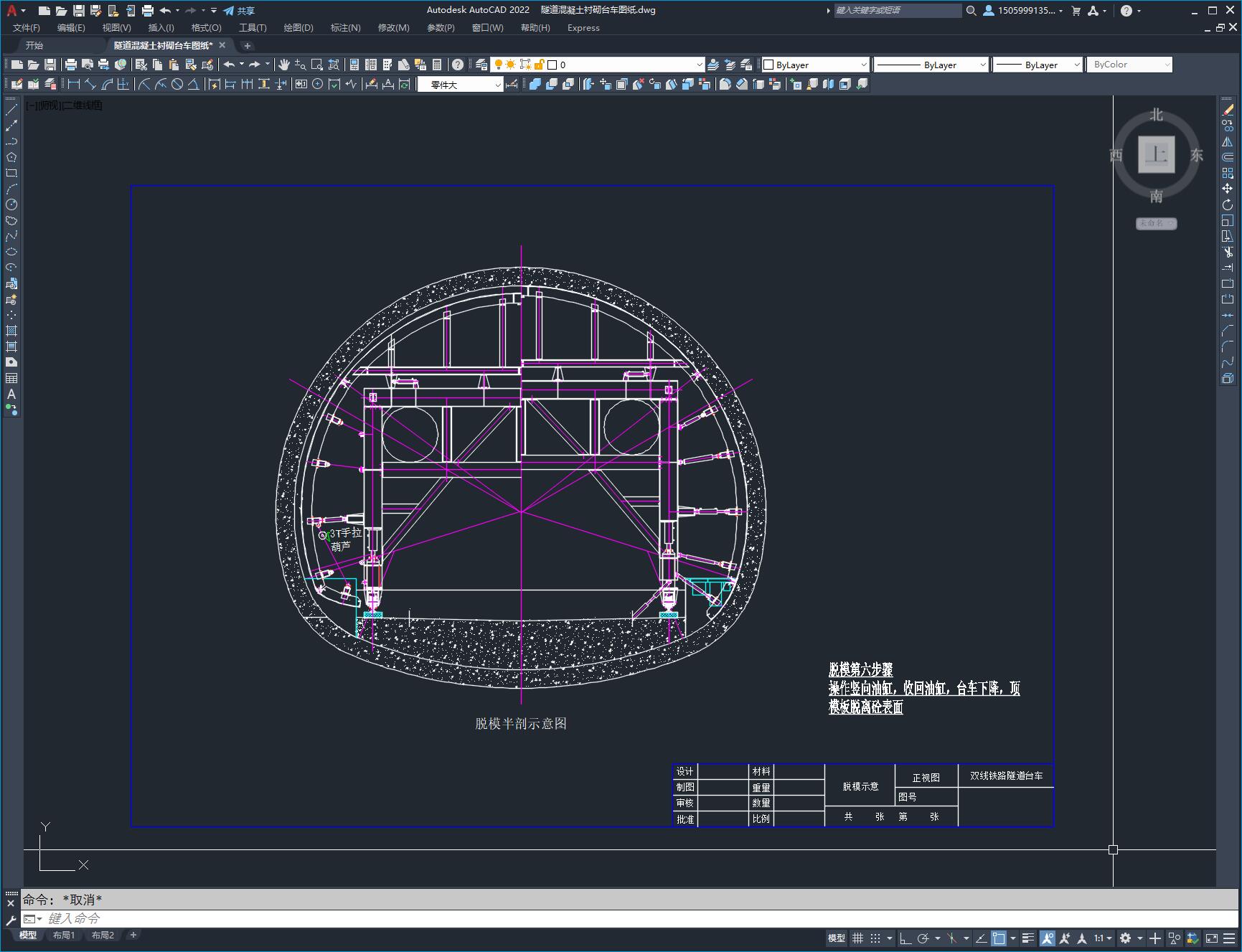

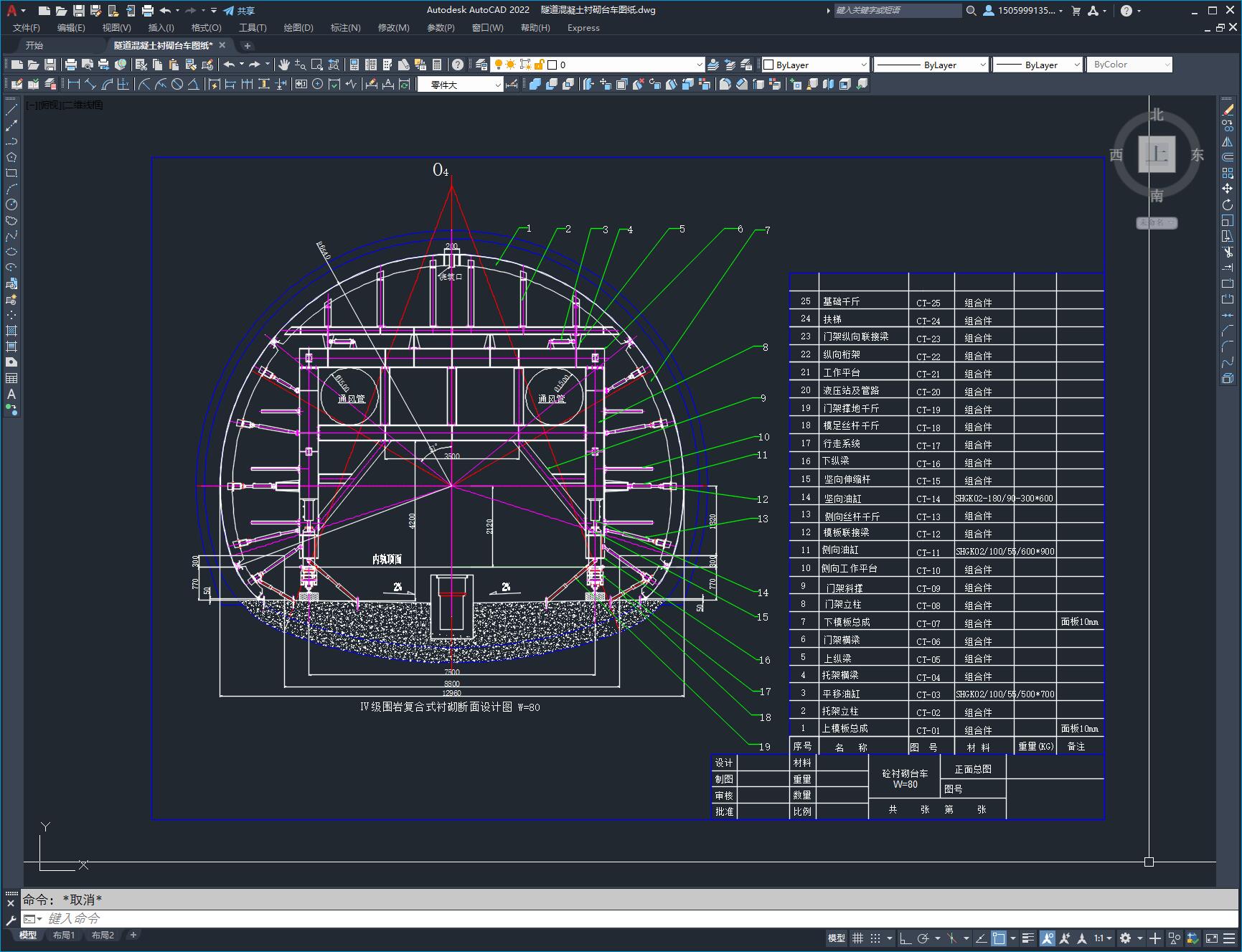

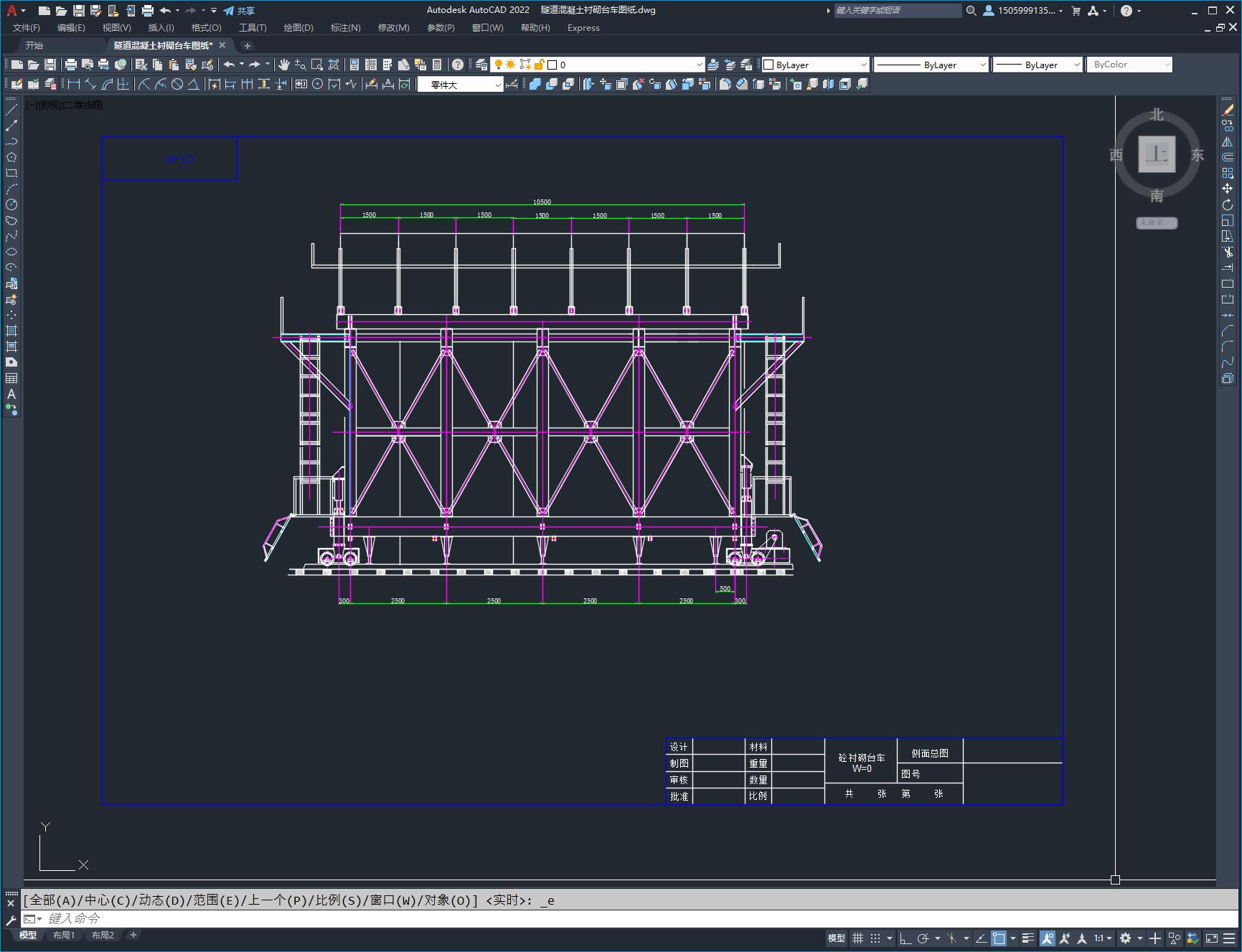

1、台车以W0为基准断面加工，净空断面加大5CM,R=608CM,预留W0-W20、W80-W100加宽衬砌断面。　　2、此隧道加宽断面较多，更换加宽块频繁，我厂针对此种隧道特性设计的台车采用液压升降系统下移，降低上部托架重心，使上部托架整体支承于门架平面之上，不再是液压升降系统在上面而只有油缸四点支承，更换加宽块困难而且危险，其他厂家换加宽需要三天，而我厂台车更换加宽只需要一天，而且整体置于门架平面上，换加宽时，上部模板和托架稳定性好，安全而迅速地更换加宽块。　　3、针对台车只能按W0断面设计的情况，其它断面与此断面台车轮廓具有一定误差，我厂设计的加宽值针对每一断面净空尺寸对比计算而设计
