某住宅楼地暖工程设计图（ID:1251554）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17132389986349.zip | 1.10M |
| 2 | 某住宅楼地暖工程设计图.dwg | 1.20M |
此图纸下载需要51金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：1.13M
所需金币：51
上传时间：2024-04-16 11:43:21
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
标签
图纸简介

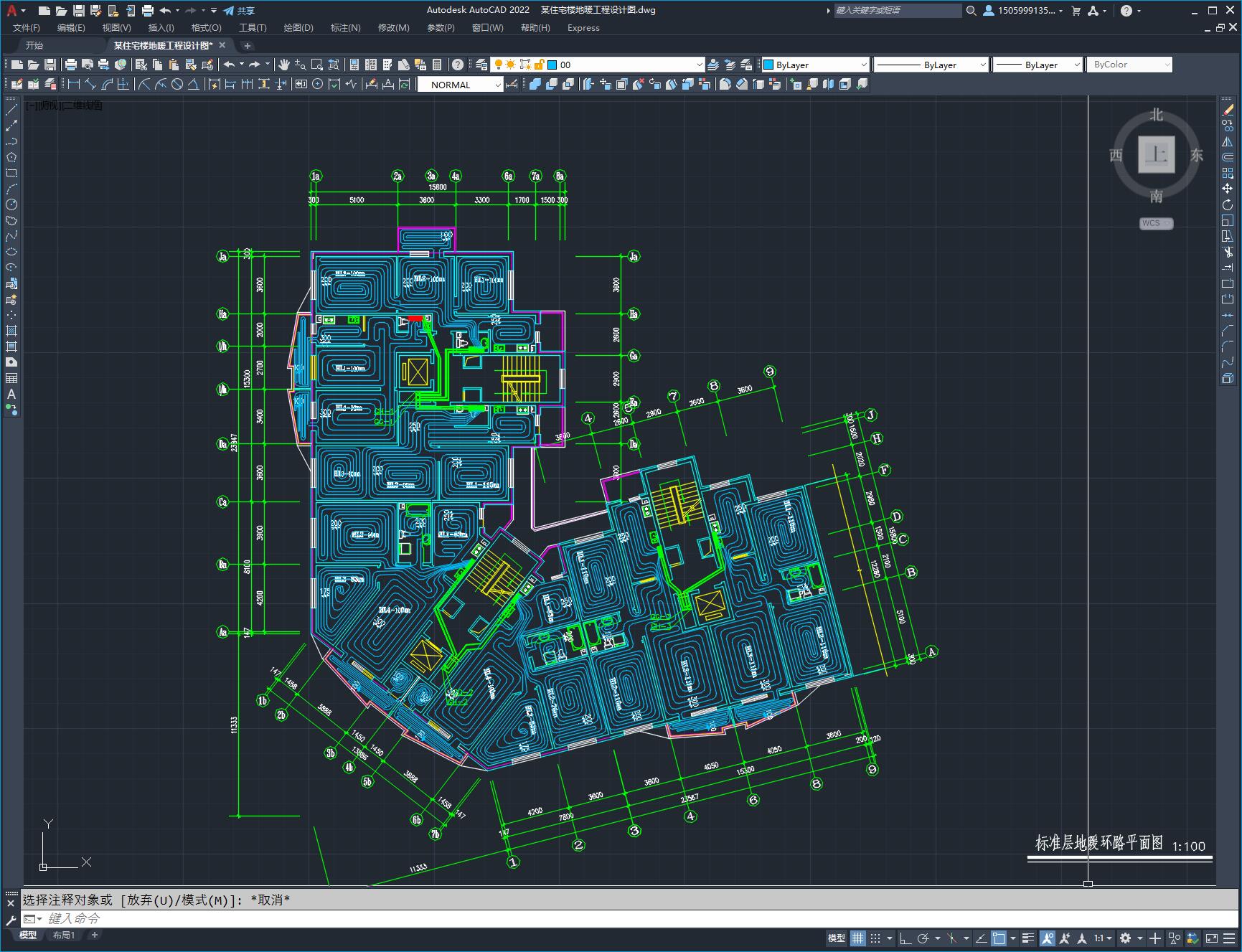

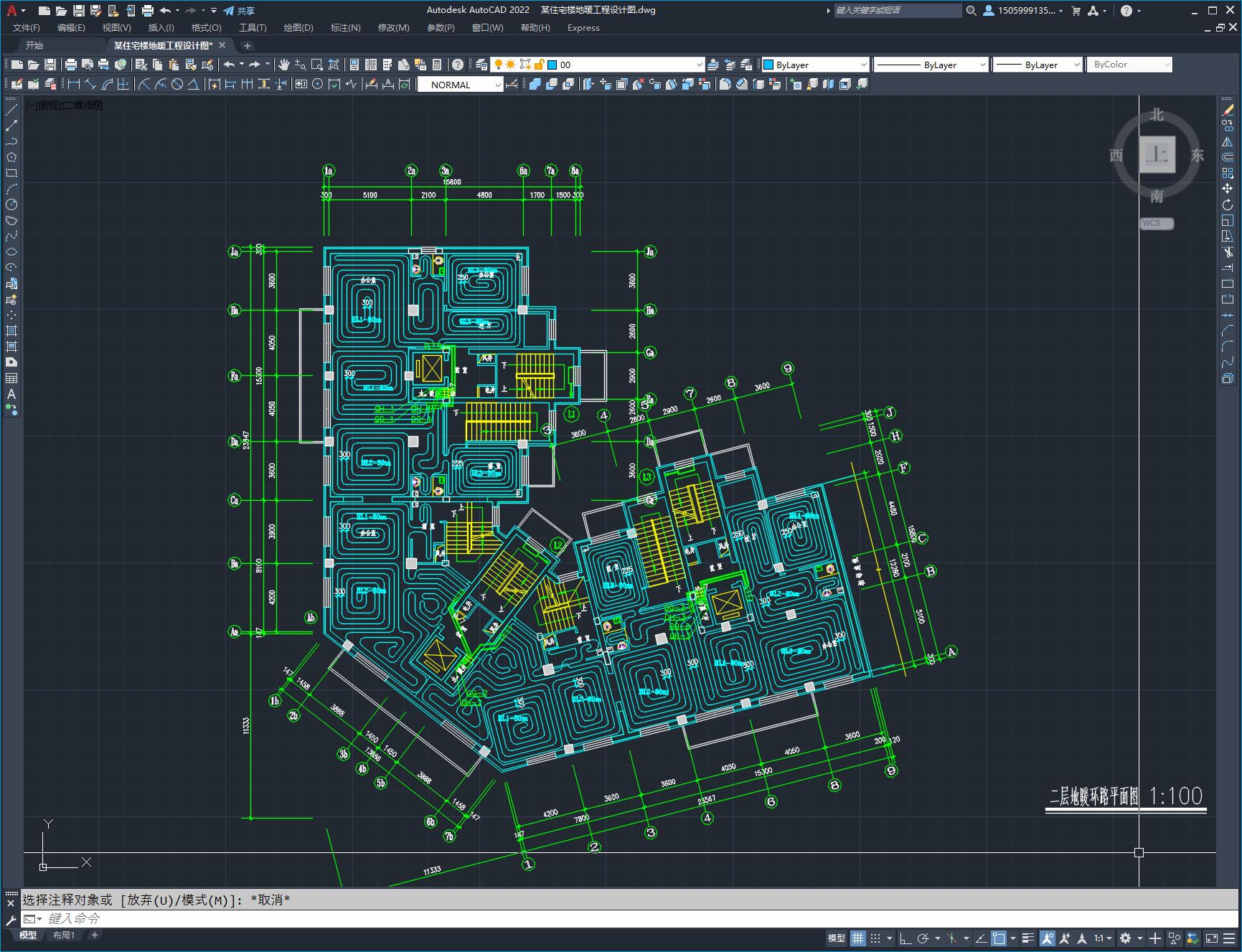

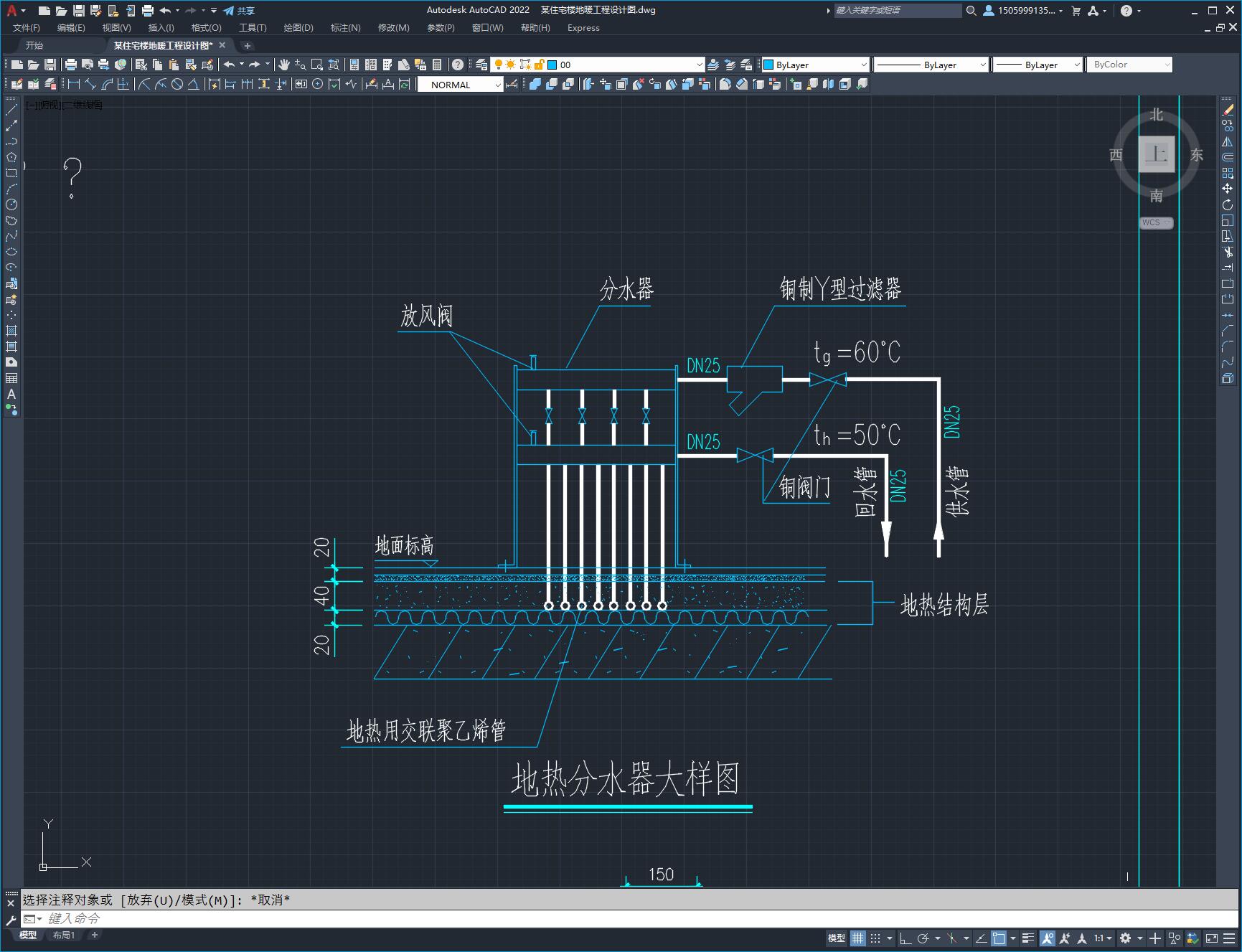

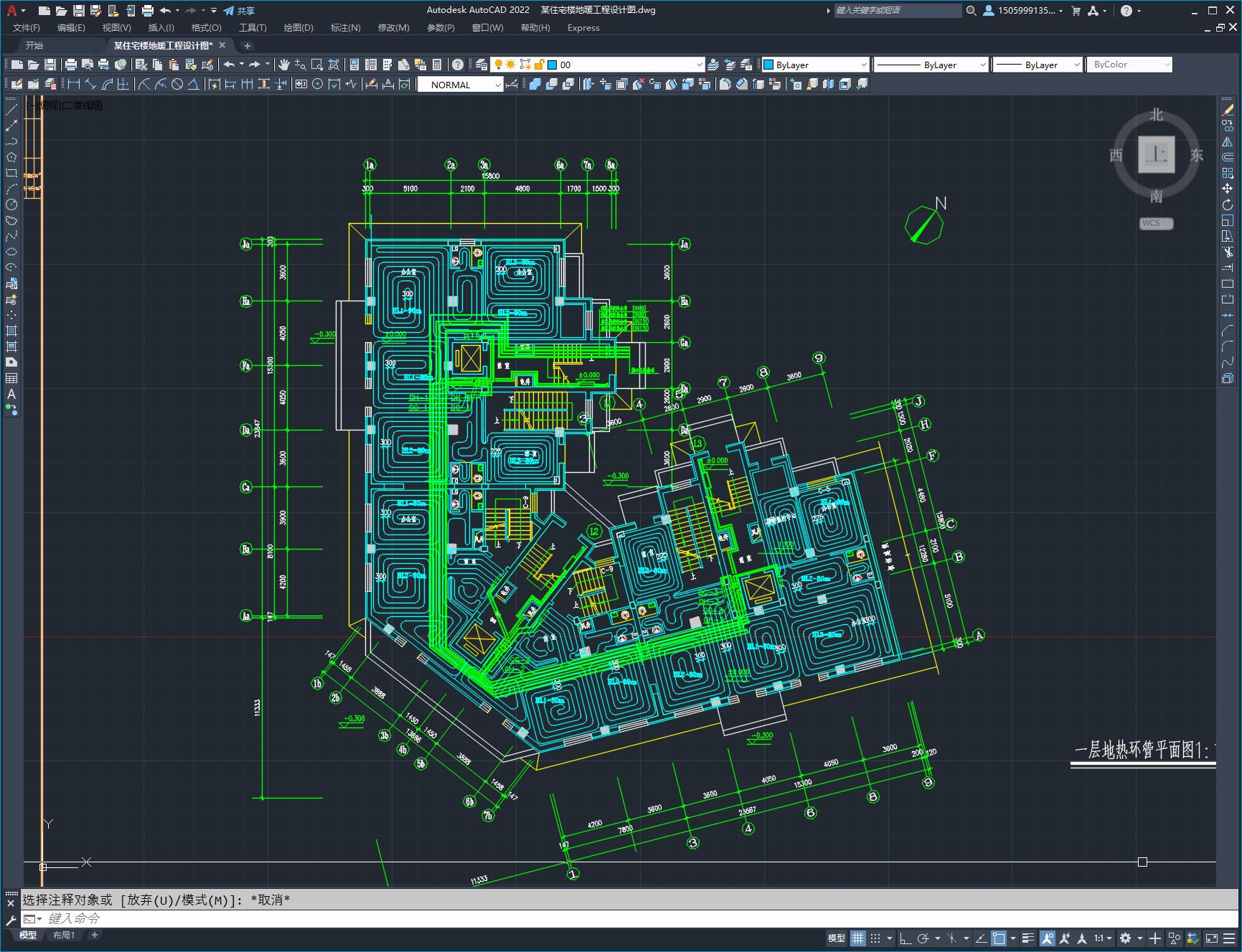

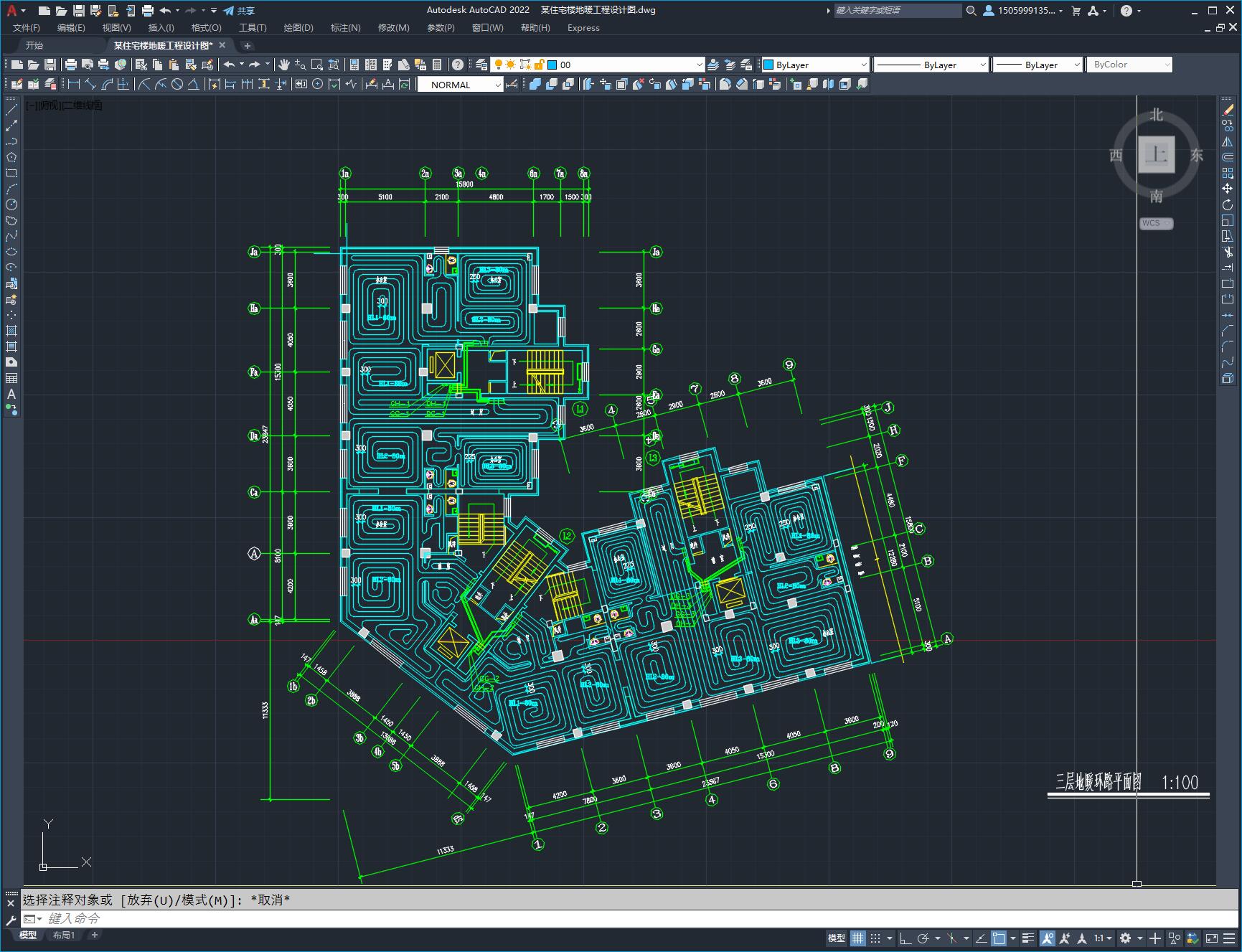

本工程采用直径20*2.0PEX地暖专用管作加热盘管 性能要求 工作温度 -70至95C 盘管间距见平面图 外边墙盘管距墙150，采暖热媒为60至50C热水。盘管固定件 采用U型骑马钉 每250mm-800mm间距设一只 拐弯处适当加密以防翘起。分水器总口径DN25 分水器为成套产品包括管接头、堵管接头、手动排器阀、Y型过滤器、球阀等配件
