办公楼及浴室通风空调图（ID:1258811）

建筑设施 / 办公厂房 / 办公楼及浴室通风空调图

©非原创

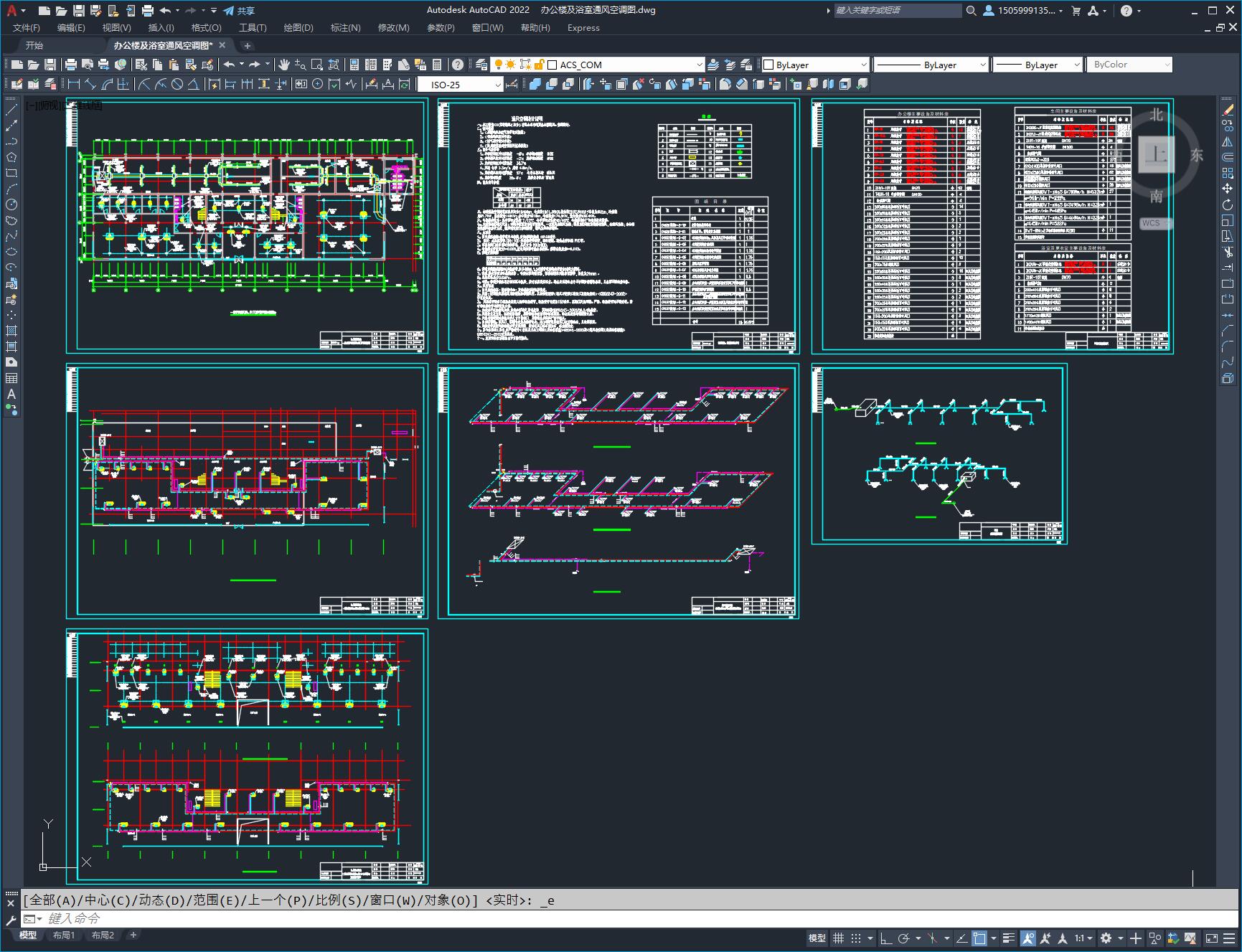

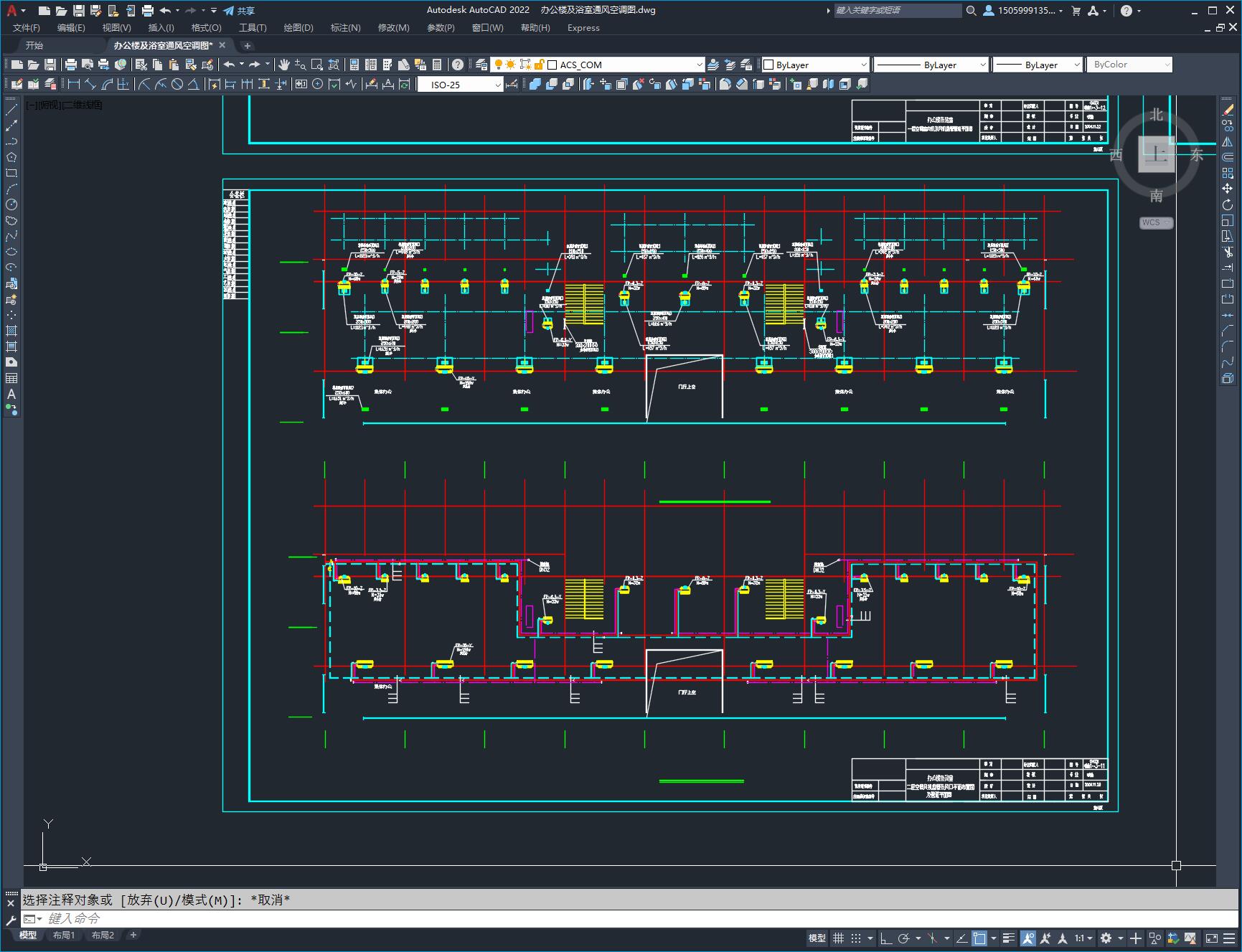

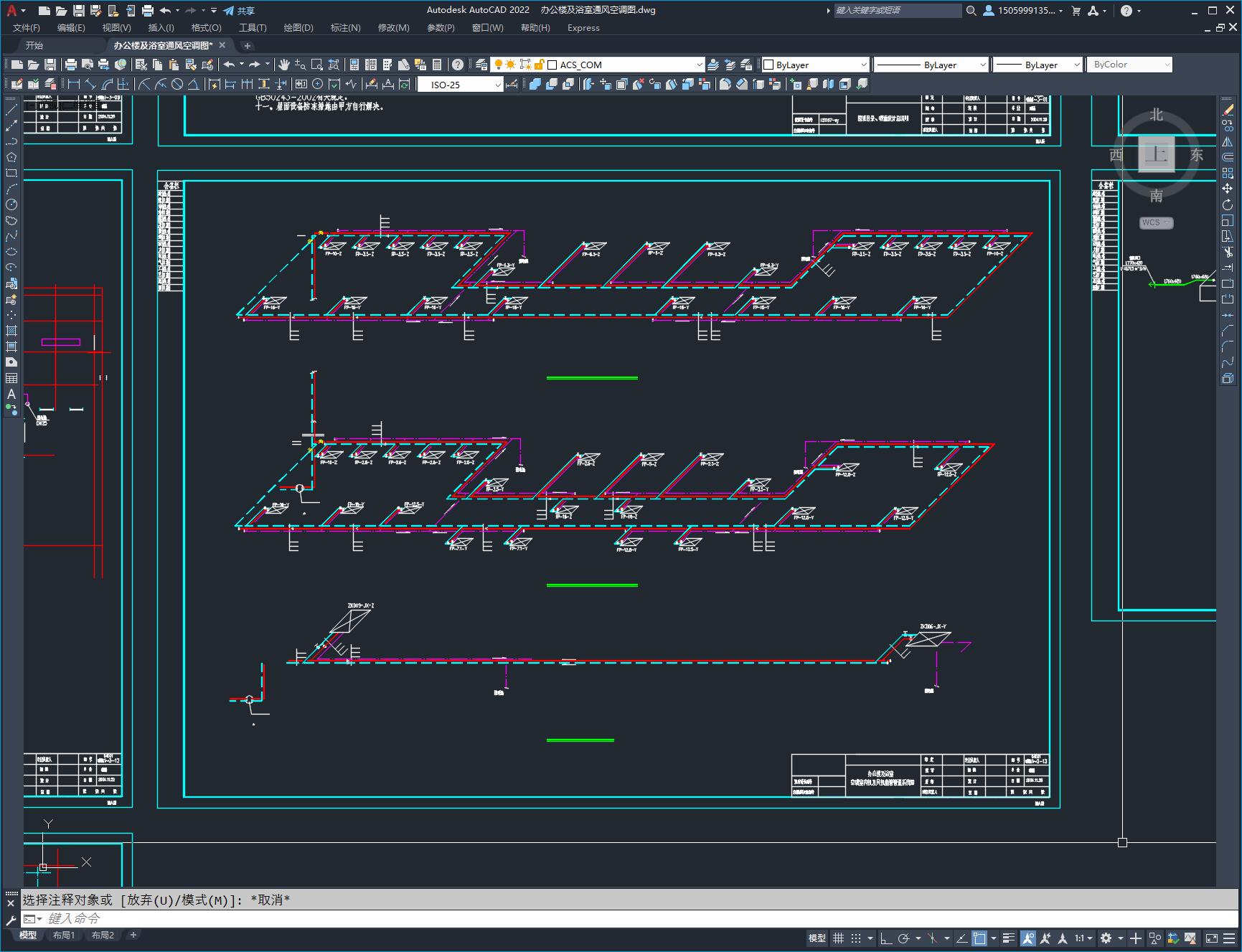

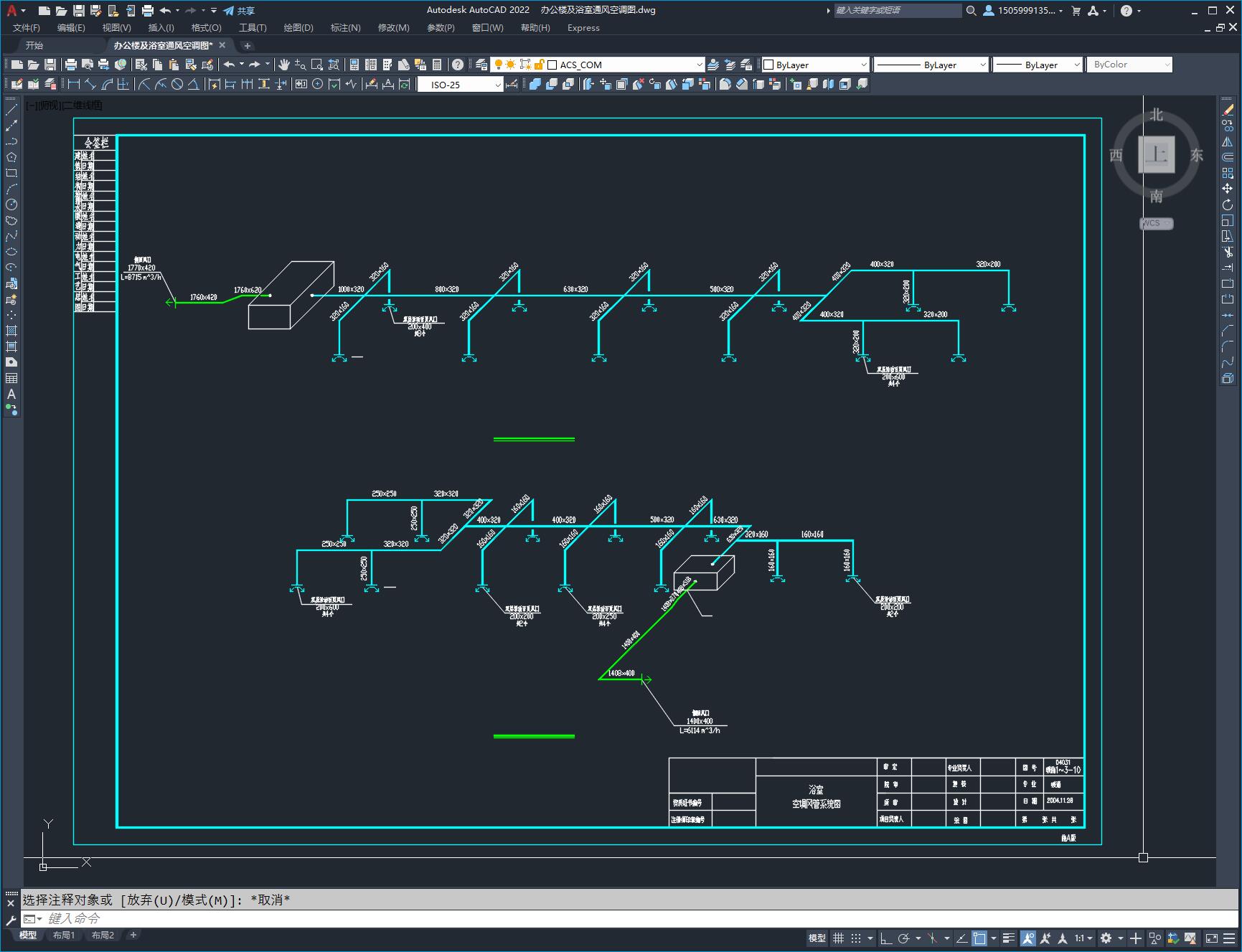

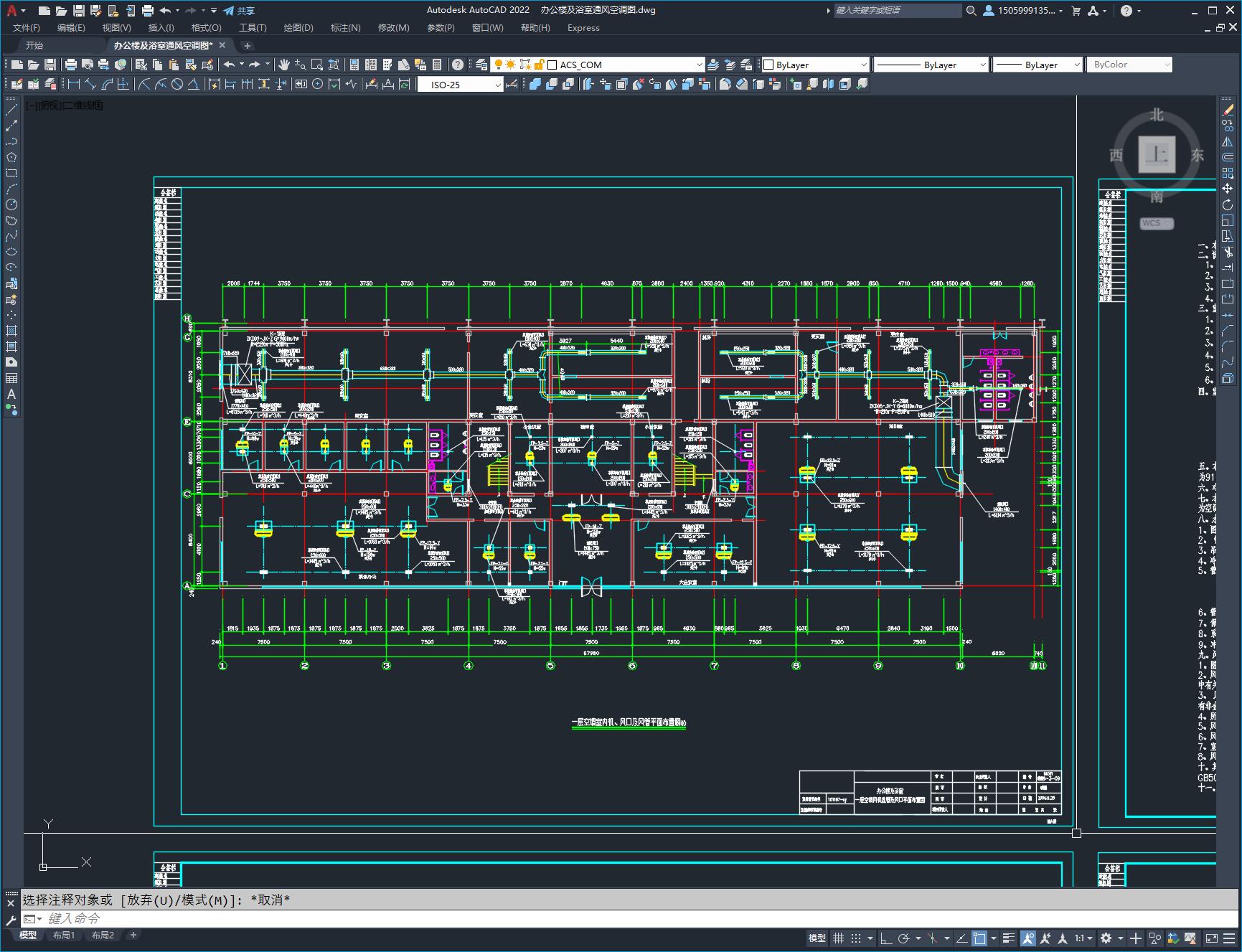

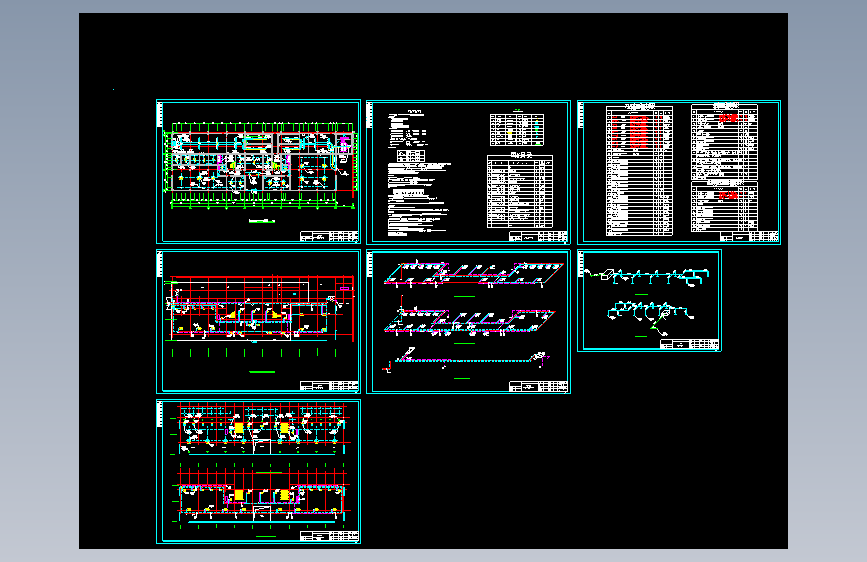

平面图

文件列表

#	文件名称	文件大小
1	17135811969651.zip	945.49K
2	办公楼及浴室通风空调图.dwg	1.06M

此图纸下载需要40金币

立即下载

发布者

辛奇迹

创作: 2432

粉丝: 5

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：968.18KB

所需金币：40

上传时间：2024-04-20 10:46:37

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

图纸简介

本工程为XXX宽带通有限公司车间及办公楼通风、空调设计。本建筑物空调建筑面积车间为13498m，冷负荷1871.38KW,热负荷2002.84KW；浴室为602m，冷负荷为91.7KW，热负荷为149KW；办公楼为1918m，冷负荷为174.2KW，热负荷为209.4KW。冷热媒参数为：夏季供回水温度 7/12°C，冬季供回水温度45/40°C，冷热媒均由厂区空调机组提供。本建筑物空调方式为：车间为空调室内机管道送风，一次回风加新风系统；浴室为空调室内机管道送风，全新风系统；办公楼为空调风机盘管系统，新风通过窗门渗透获得，排风为无组织排风。
