某医科大学综合体育馆暖通设计图（ID:1259609）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17136059394439.zip | 1.66M |
| 2 | 某医科大学综合体育馆暖通设计图.dwg | 1.92M |
此图纸下载需要40金币
立即下载
发布者
辛奇迹
创作: 2477
粉丝: 8
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：1.7M
所需金币：40
上传时间：2024-04-20 17:39:01
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
标签
图纸简介

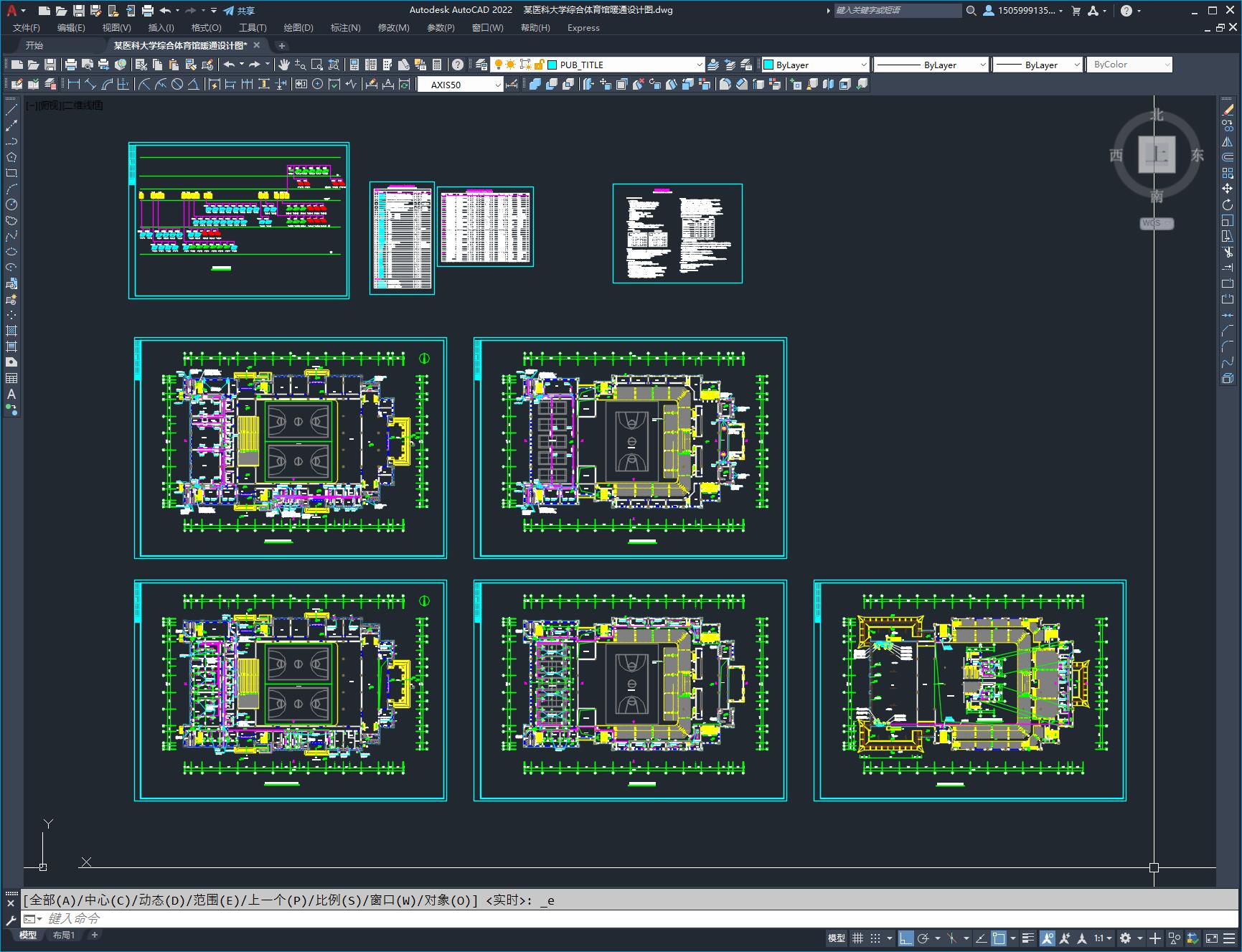

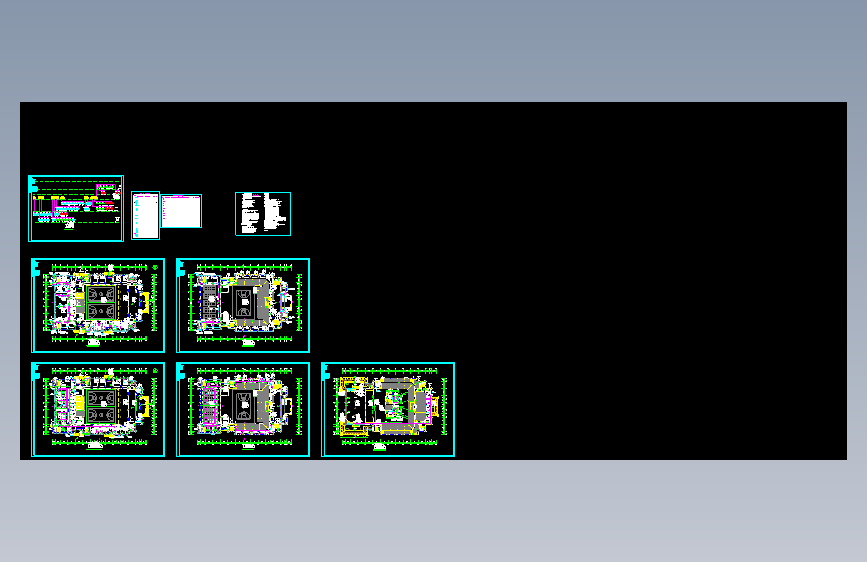

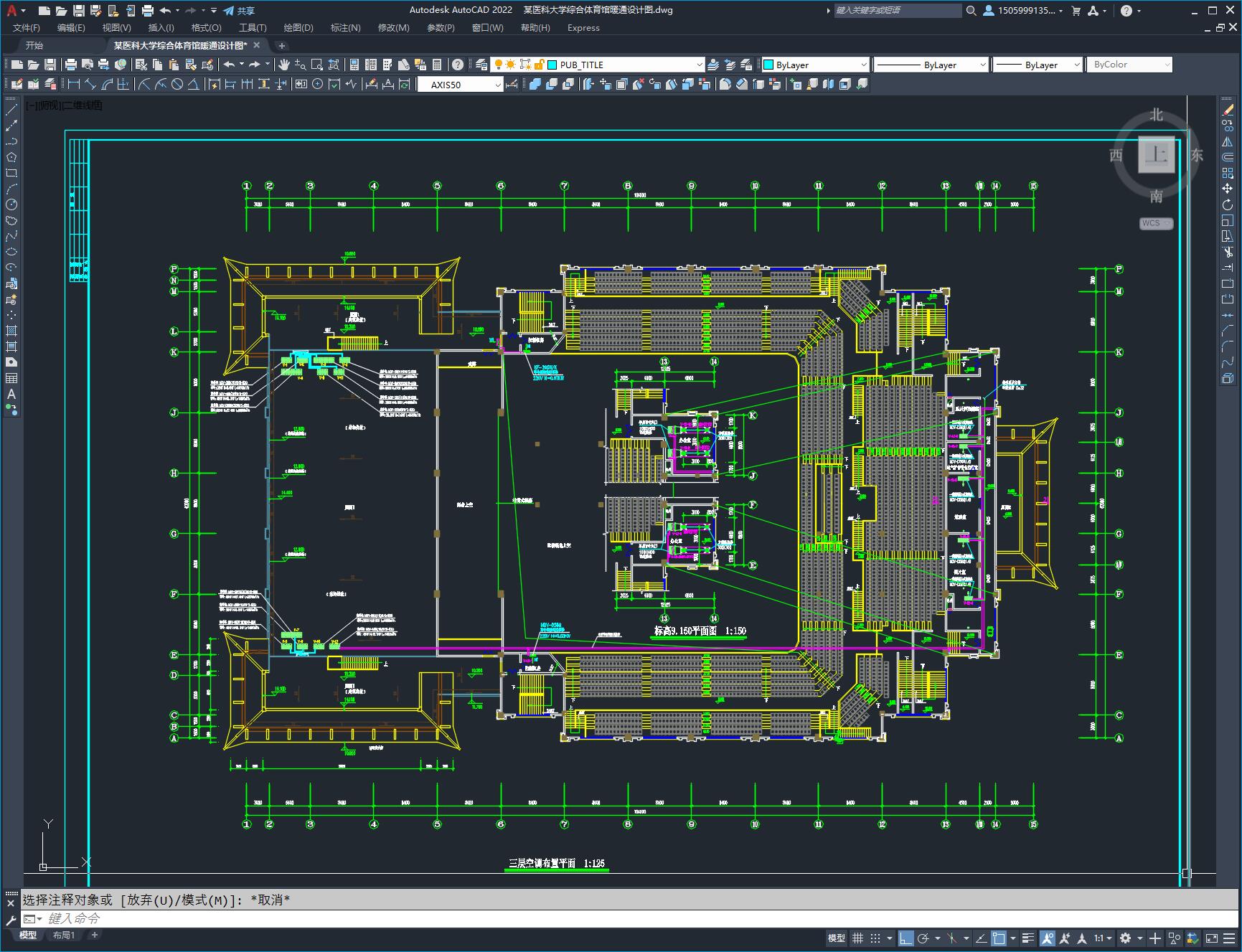

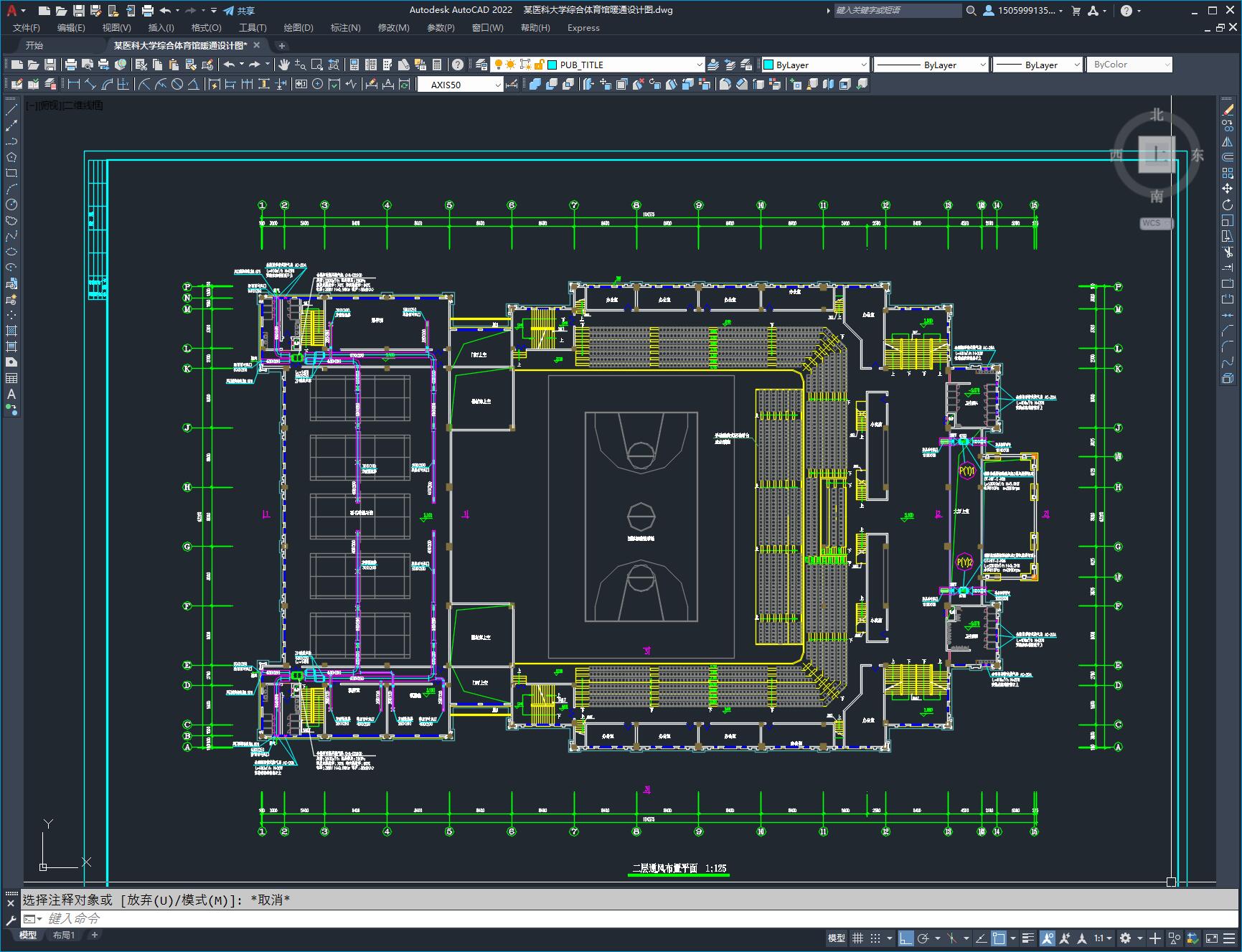

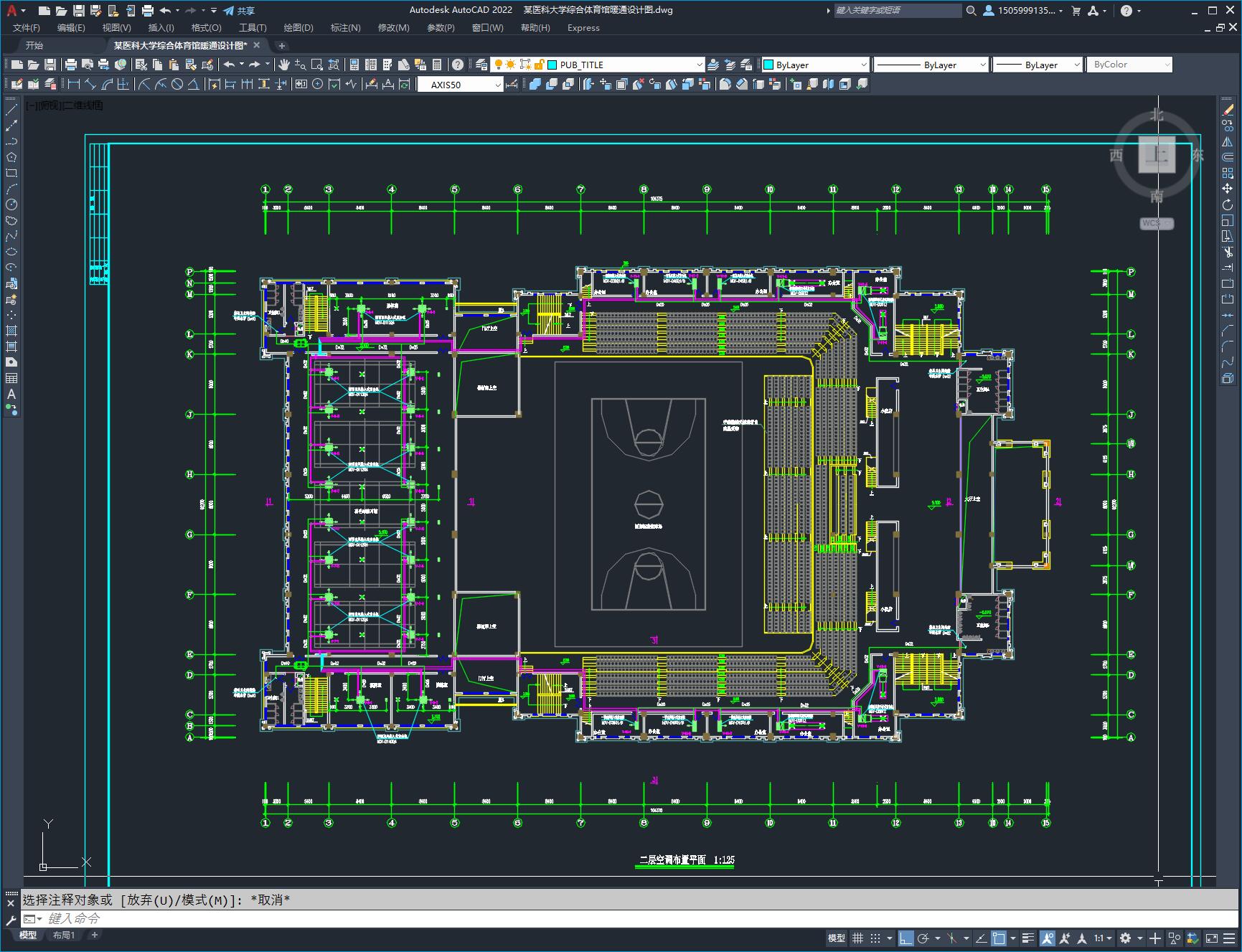

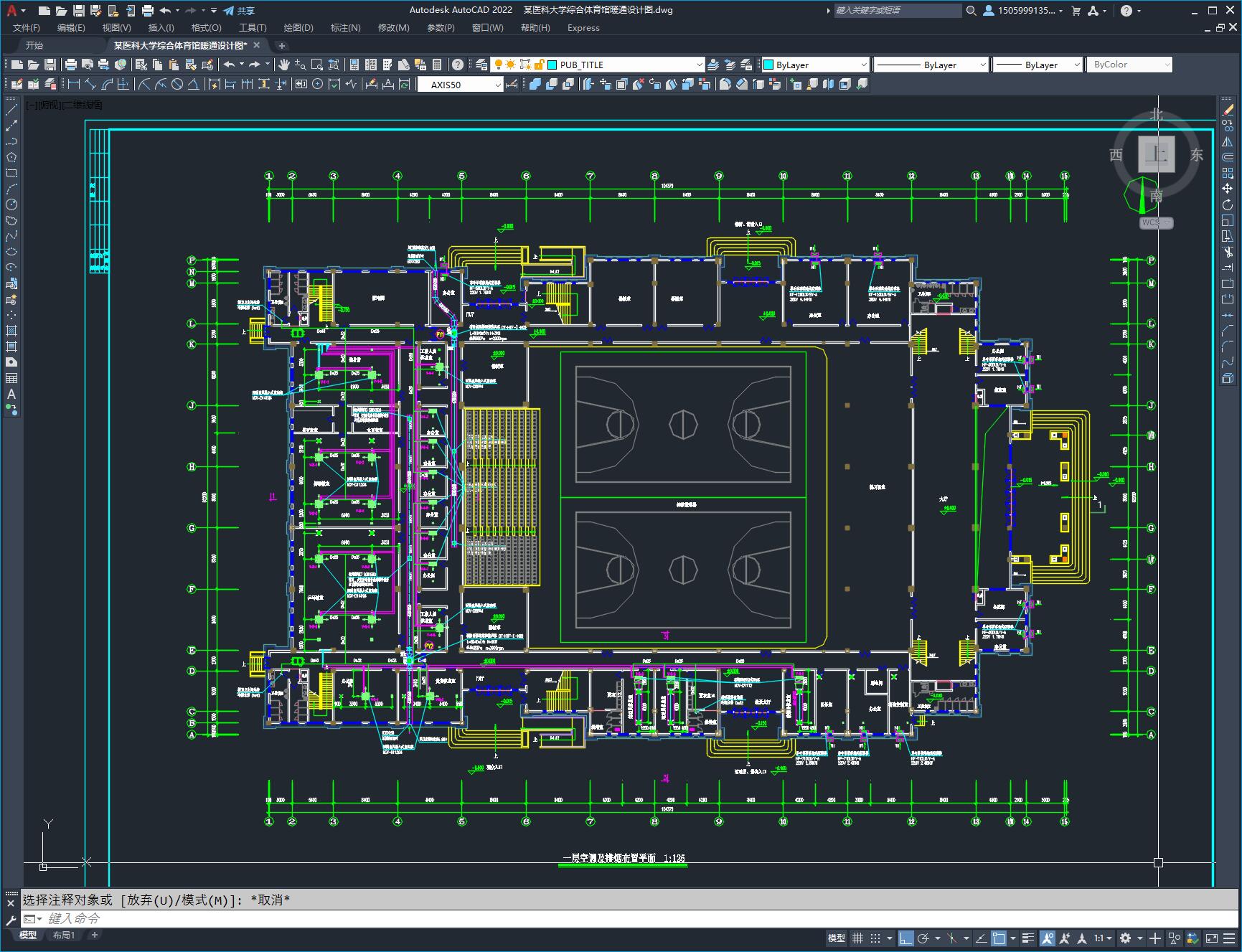

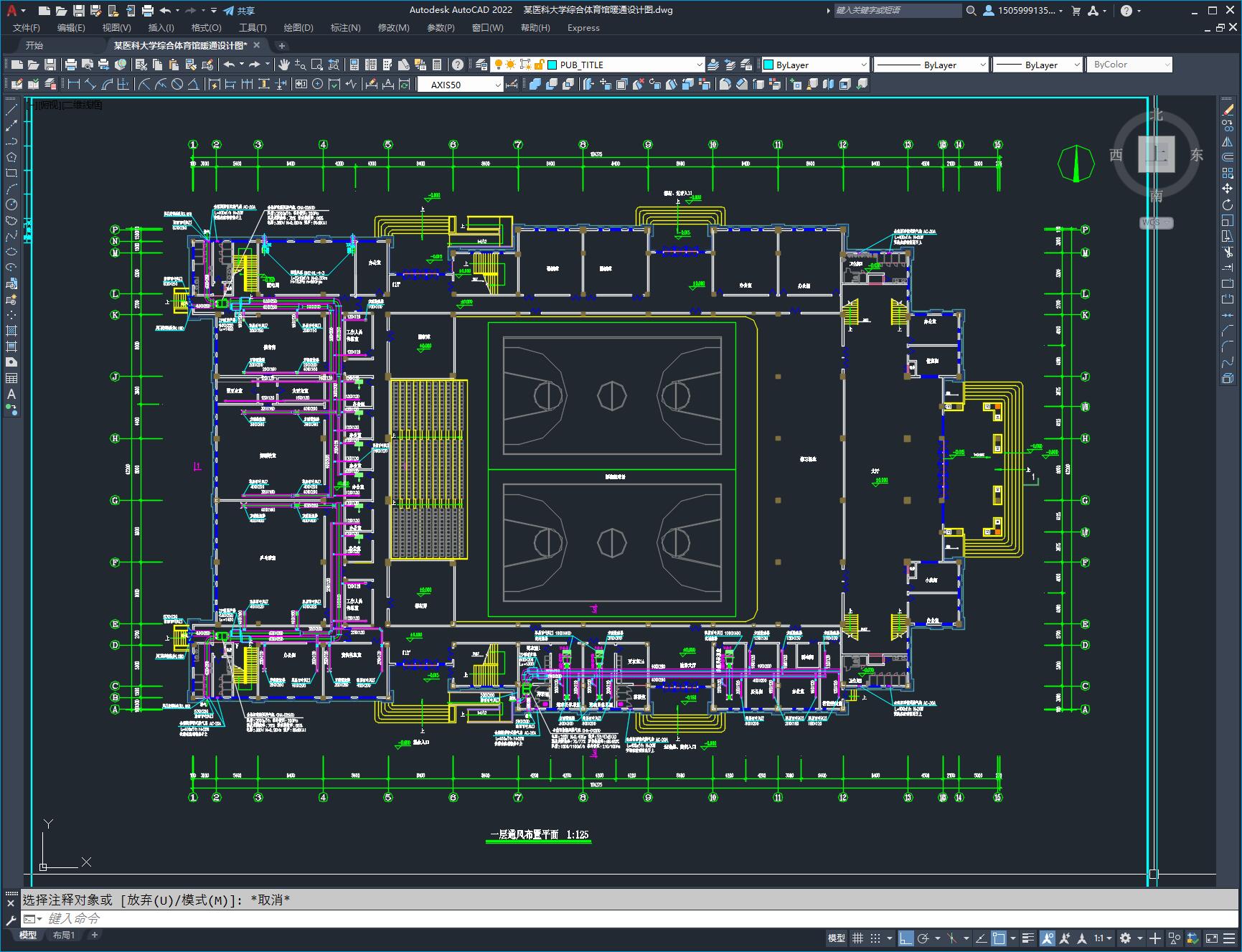

本工程为xx医科大学xx校区综合馆，主要用途为各类运动场所、训练场所、办公、机电及控制用房、休息接待用房等，比赛大厅总座位数约3004，为多层民用建筑。建筑层数为3层，建筑高度约18.79m，建筑总面积约为10636.53mŒ。本次设计内容为南方医科大学顺德校区综合馆空调,通风及防排烟设计。

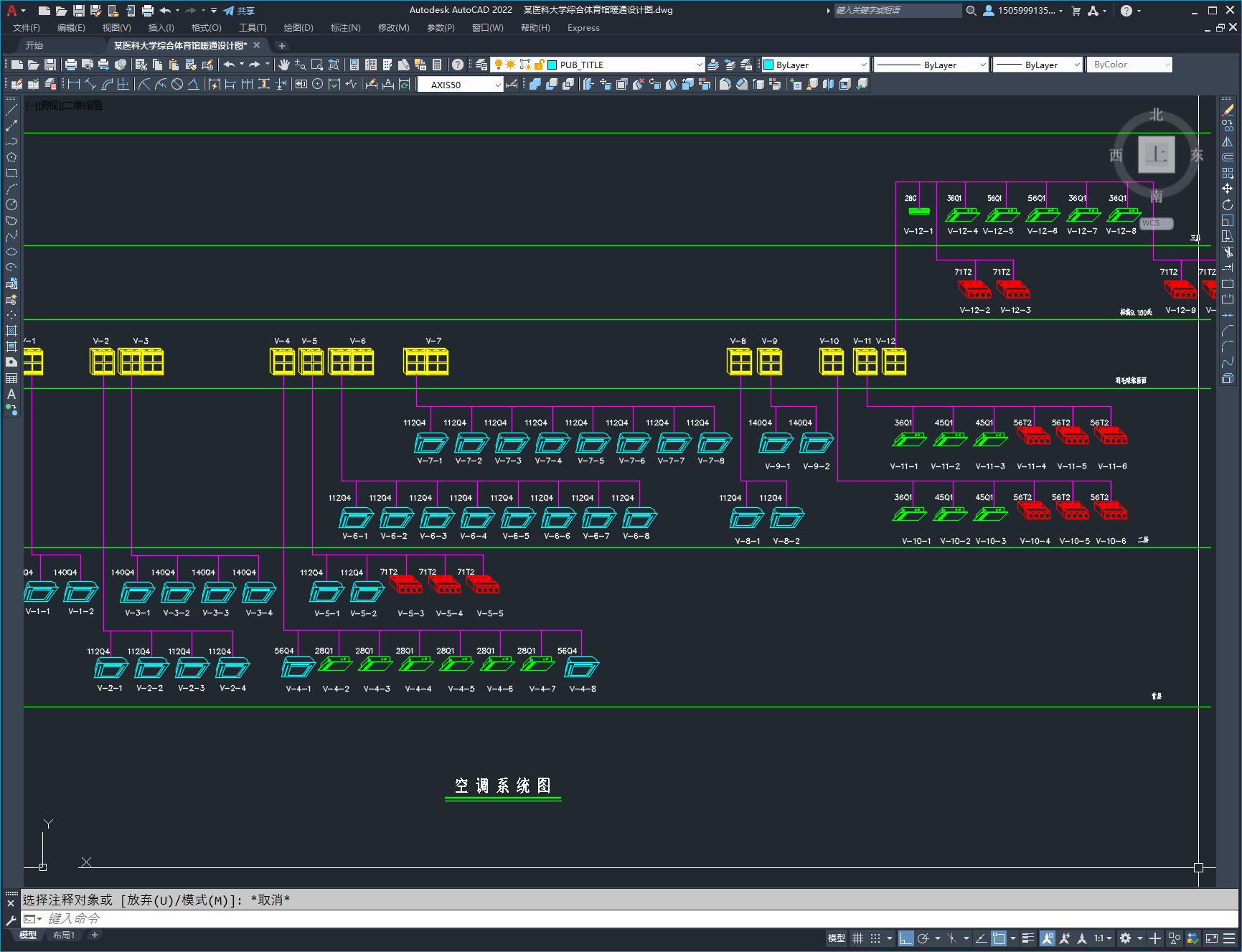

本工程综合馆的比赛大厅不设空调。一楼部分办公用房采用单冷吊顶落地式分体机，控制系统为产品自带。综合馆的其它房间按照使用功能和使用时间的特点，设立数码涡旋一拖多空调系统，室内机采用一面出风嵌入式、四面出风嵌入式、风管天井式等多种形式，控制系统为产品自带。室外机放置在羽毛球馆的屋面。
