某小酒店采暖空调设计图（ID:1259612）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17136064839952.zip | 2.18M |
| 2 | 某小酒店采暖空调设计图.dwg | 2.39M |
此图纸下载需要85金币
立即下载
发布者
辛奇迹
创作: 2477
粉丝: 8
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：2.23M
所需金币：85
上传时间：2024-04-20 17:48:04
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
标签
图纸简介

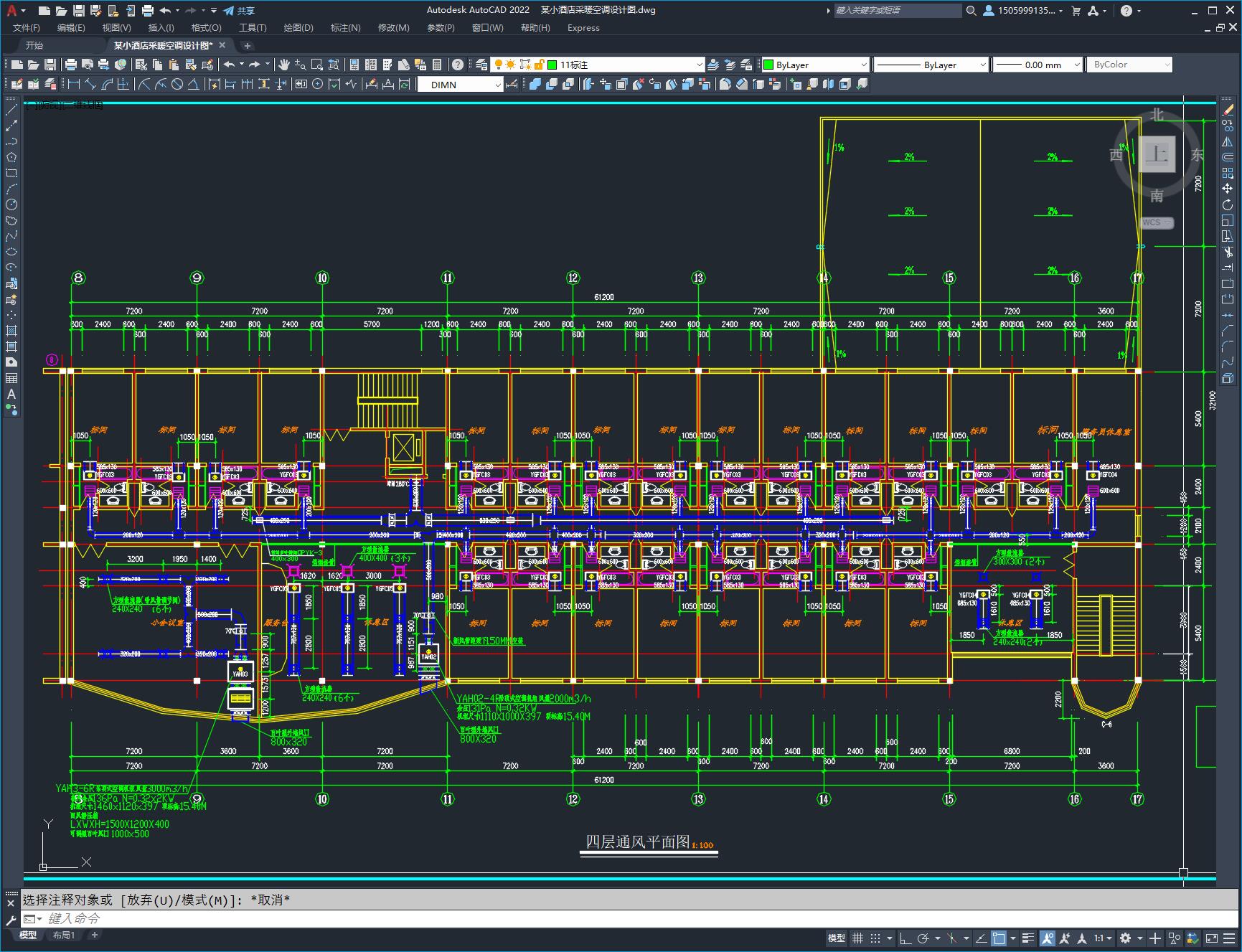

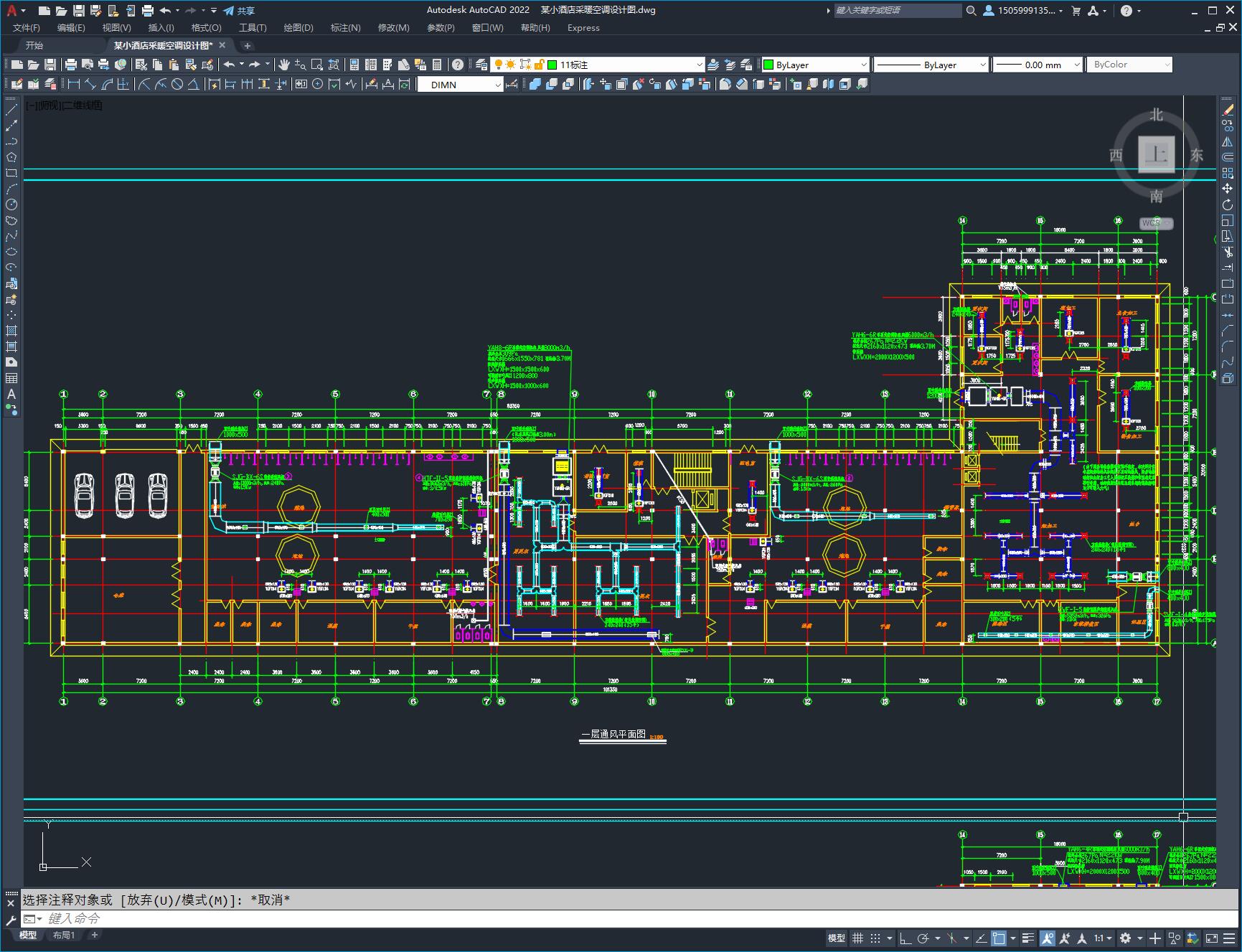

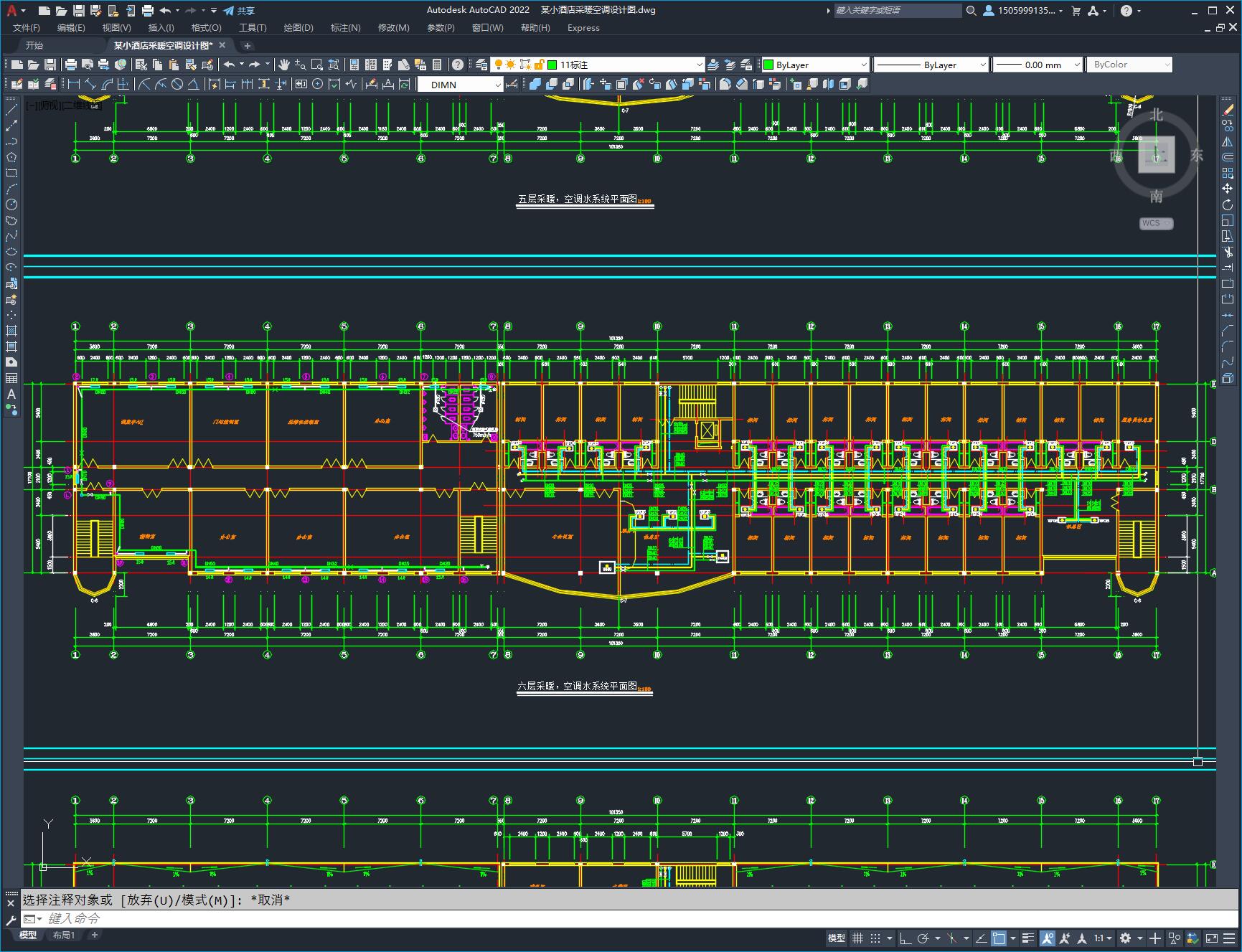

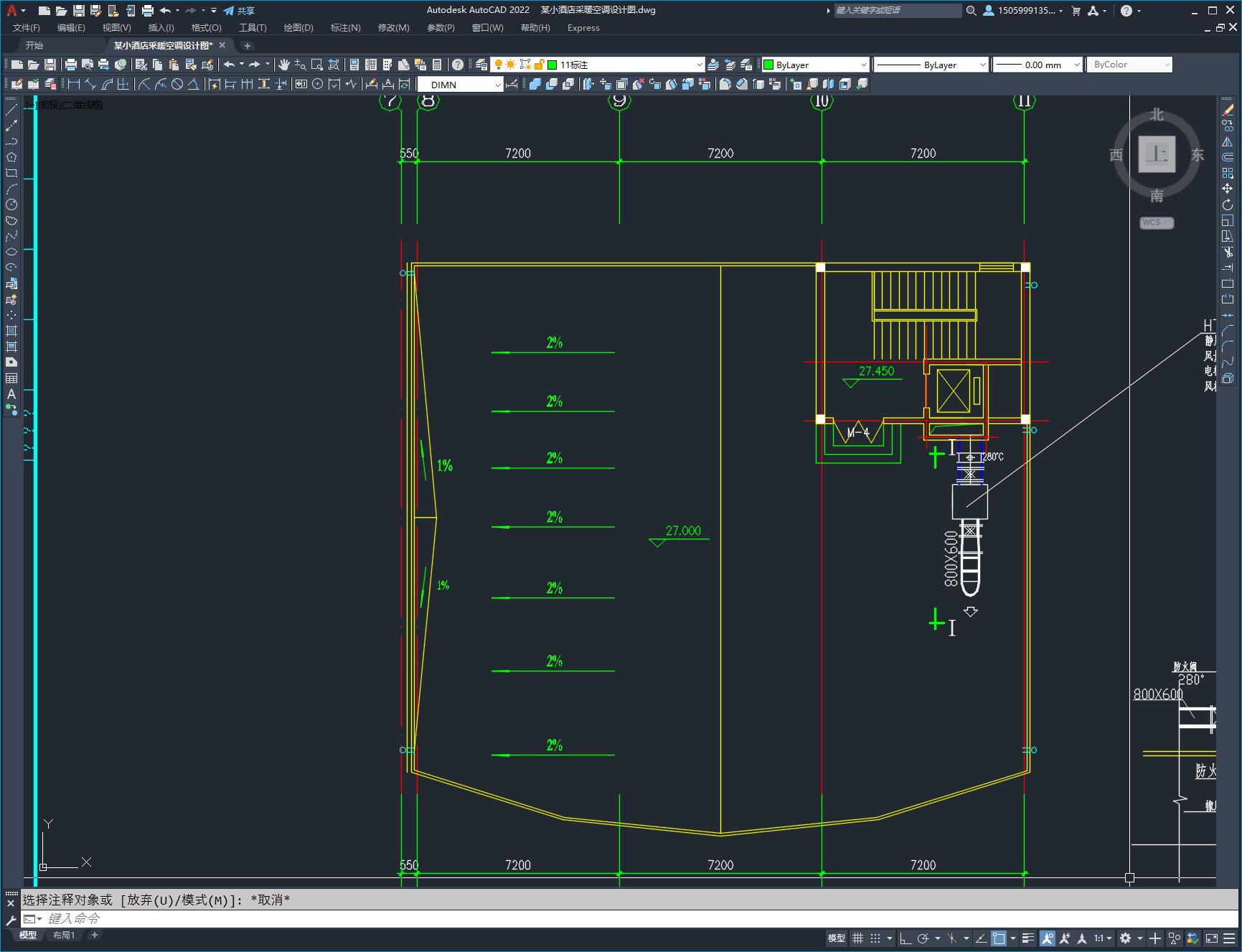

该楼共七层，其中一层为洗浴中心，厨房；二~六层西区为办公室，东区为餐厅，ＯＫ包厅，宾馆标间．七层为大会议室．建筑面积:12181m 建筑高度为:27.00m室内外高差：0.30m,局部高差：0.90m．本图为大楼的西区办公部分的采暖系统设计,东区宾馆部分的空调，防排烟系统设计．

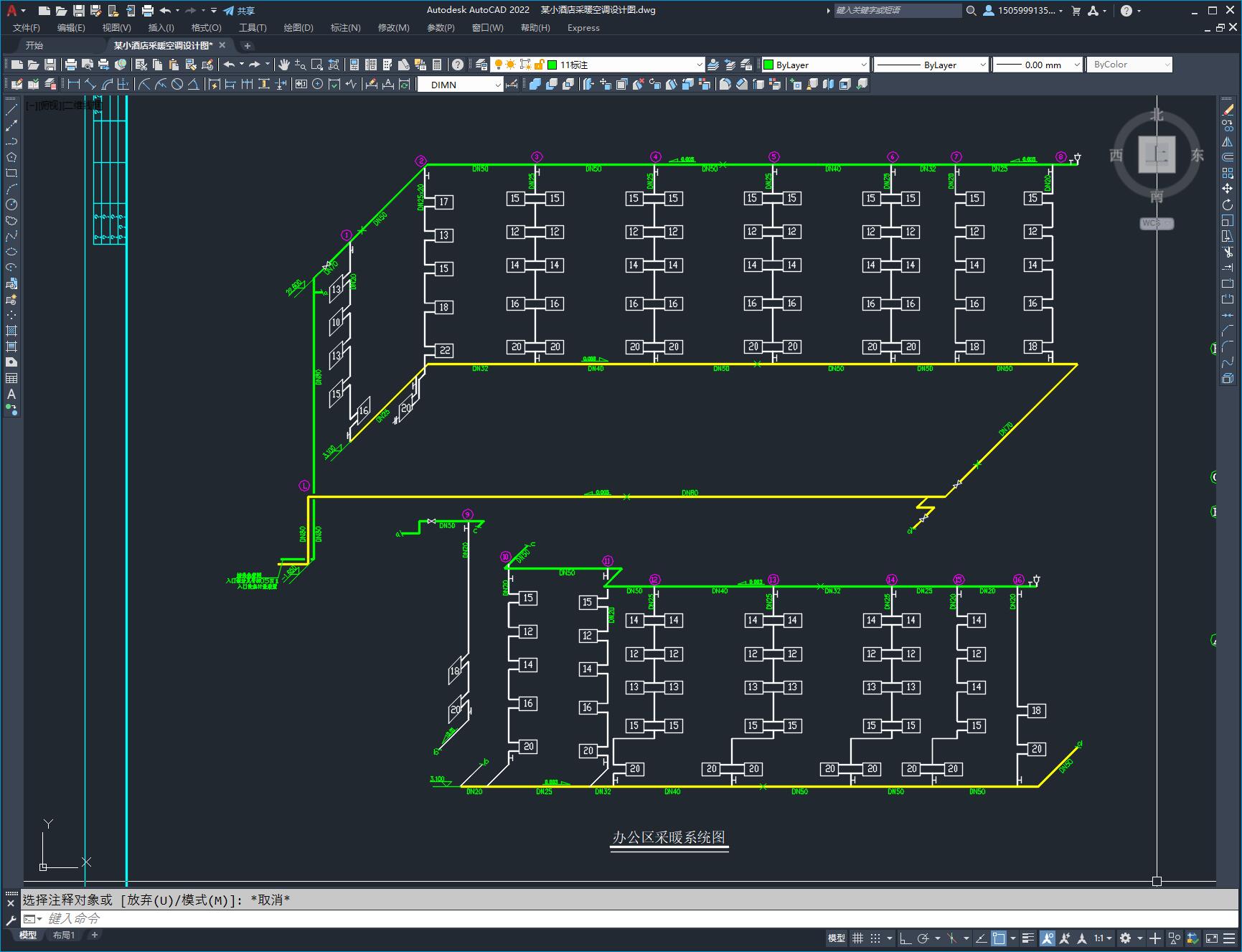

本工程采用低温热水供暖系统,供水温度85c,回水温度60c.热媒来自能源机房.管道均采用焊接钢管.管径大于DN32,者采用焊接,管径小于等于DN32者采用丝接.

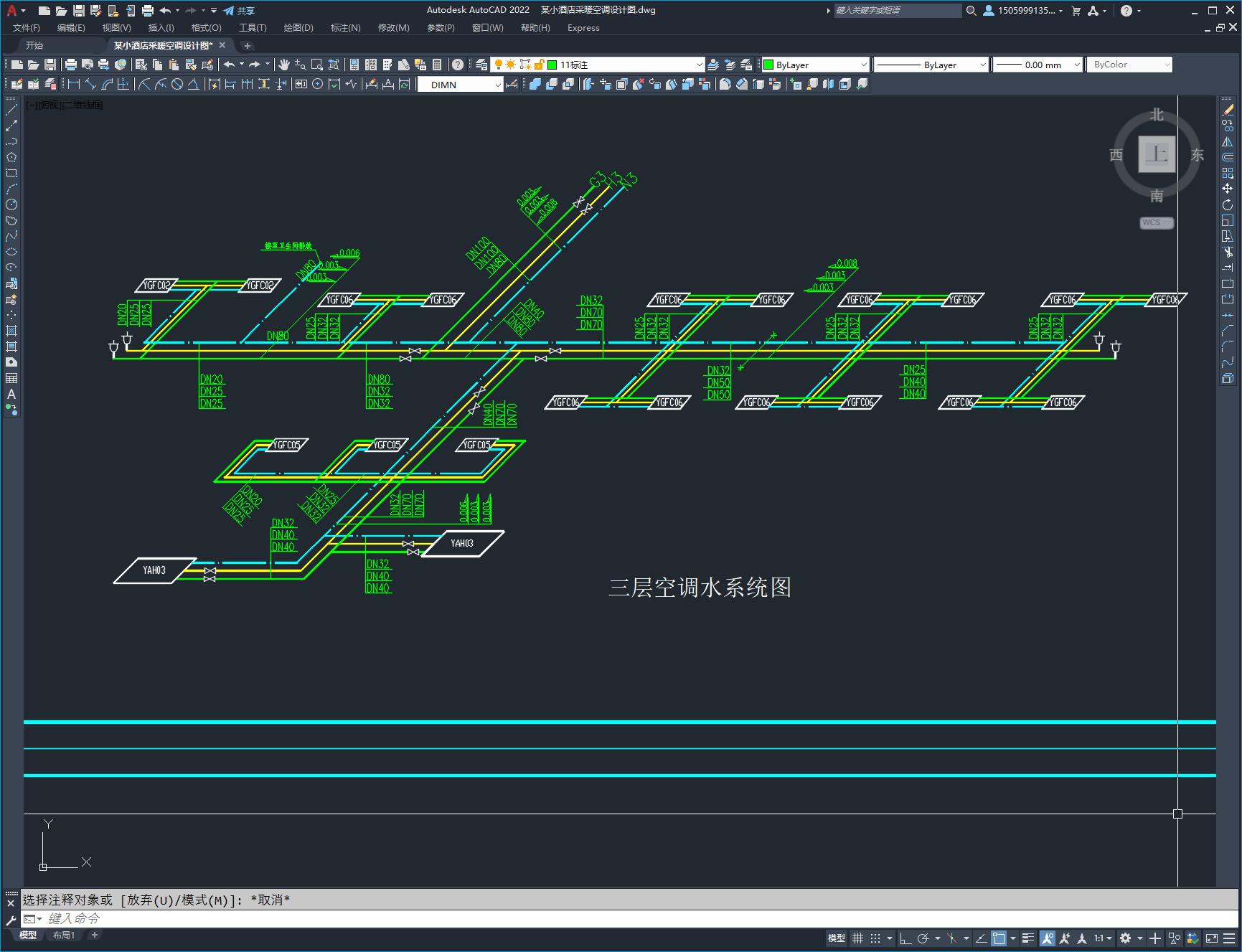

客房，办公室空调采用风机盘管加新风系统 ,风机盘管卧式暗装于房间吊顶内 .大堂,多功能厅，餐厅，大会议室，地下室空调系统为新风机组,风机盘管相
