某综合楼地下室三层通风施工图（ID:1259613）

机械设备 / 非标机械 / 某综合楼地下室三层通风施工图

©非原创

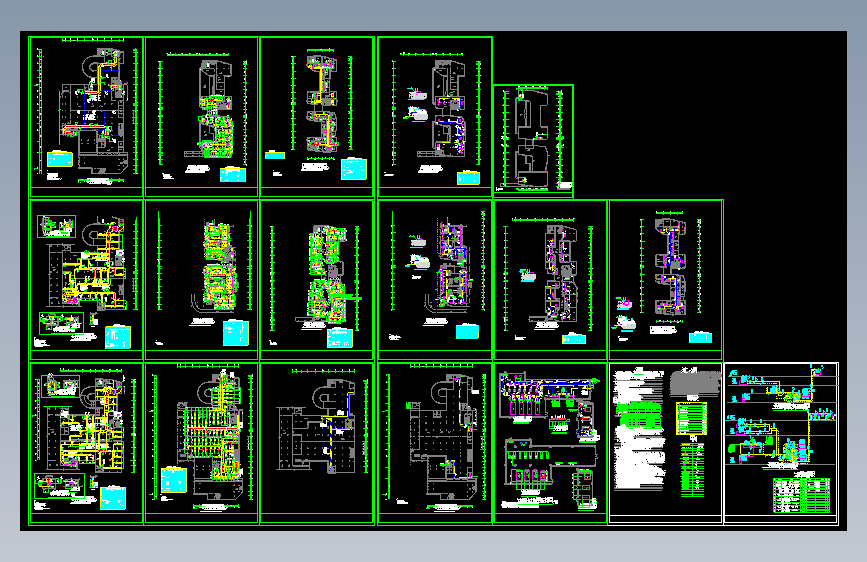

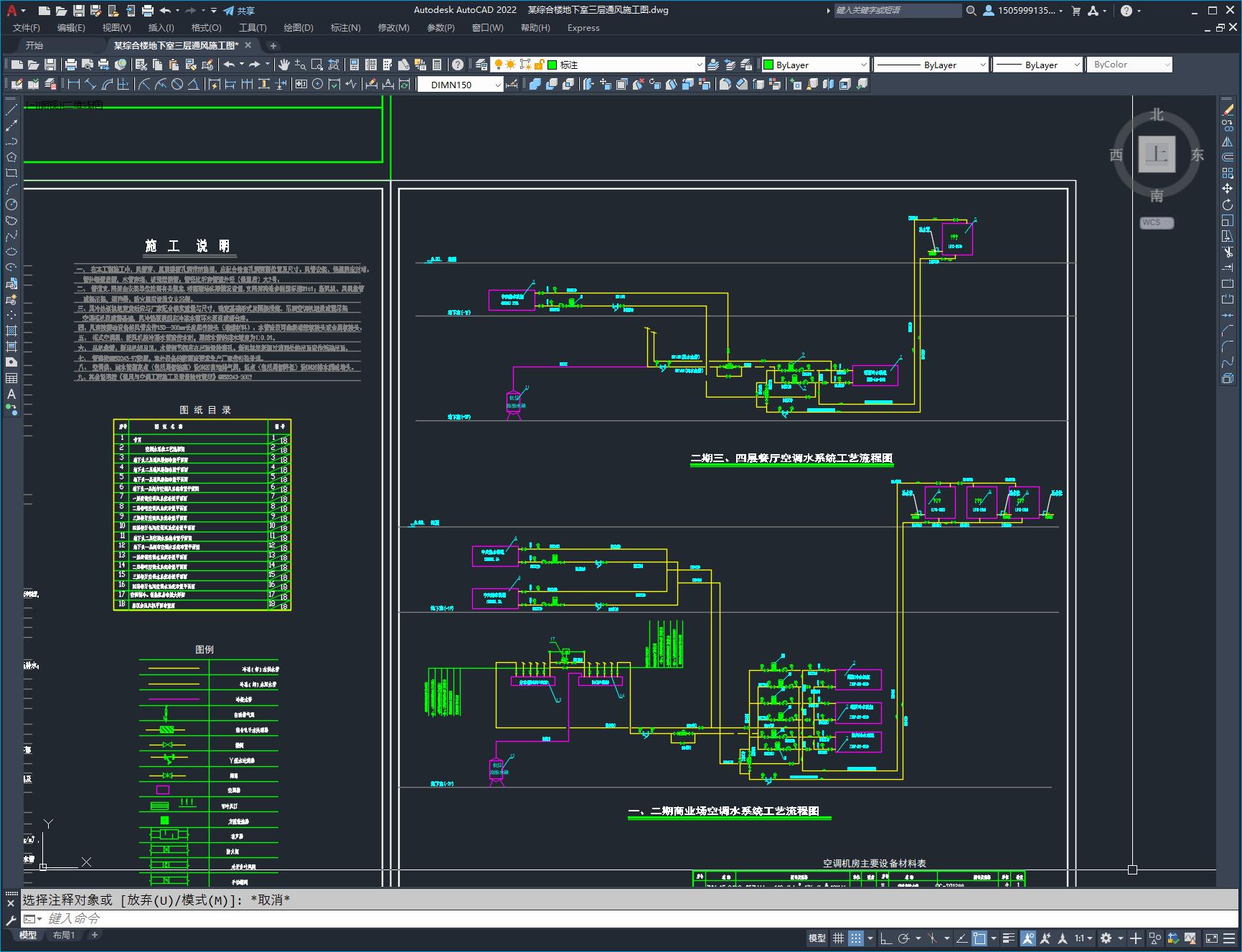

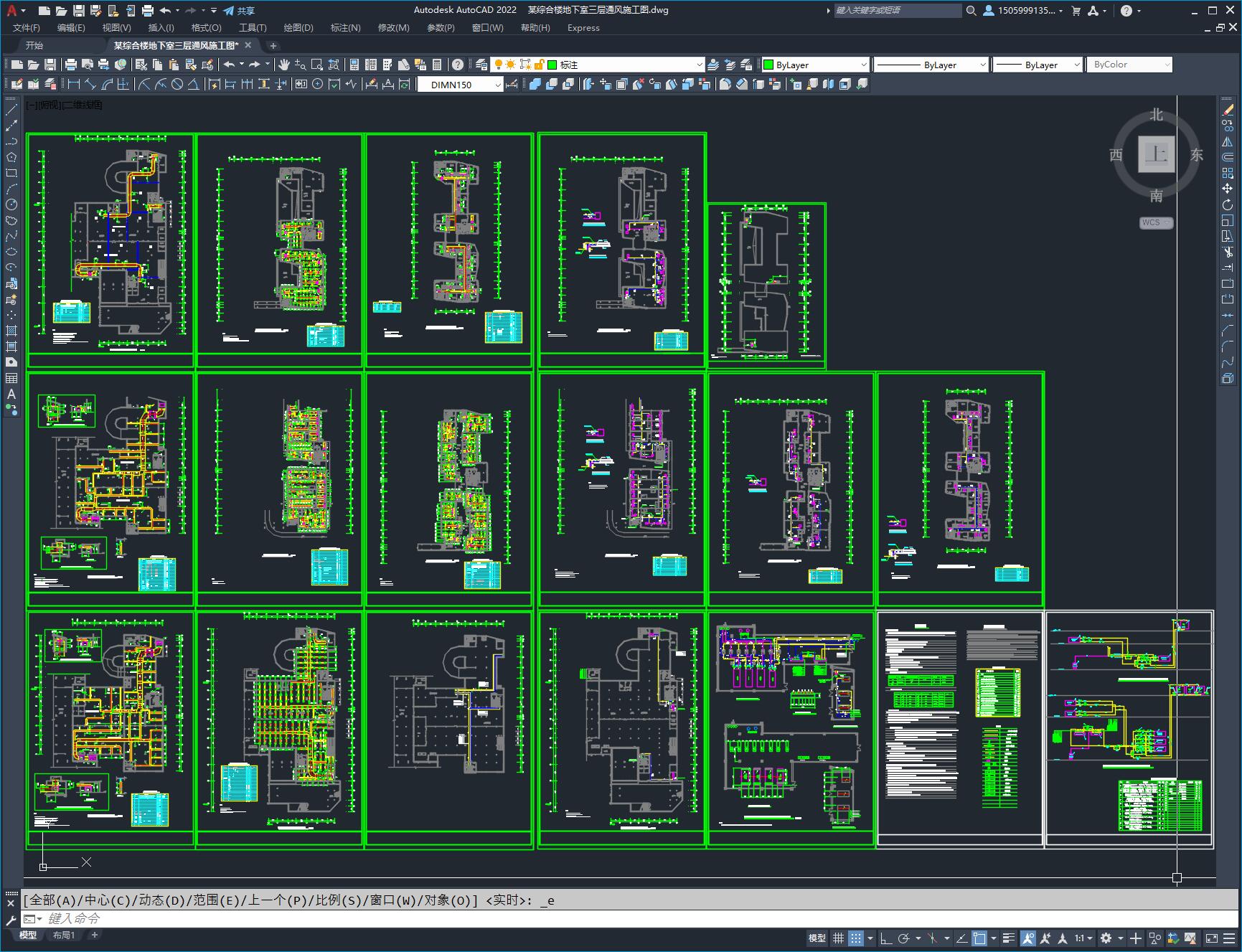

平面图

文件列表

#	文件名称	文件大小
1	17136067097501.zip	2.19M
2	某综合楼地下室三层通风施工图.dwg	2.38M

此图纸下载需要75金币

立即下载

发布者

辛奇迹

创作: 2477

粉丝: 8

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：2.24M

所需金币：75

上传时间：2024-04-20 17:51:50

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

图纸简介

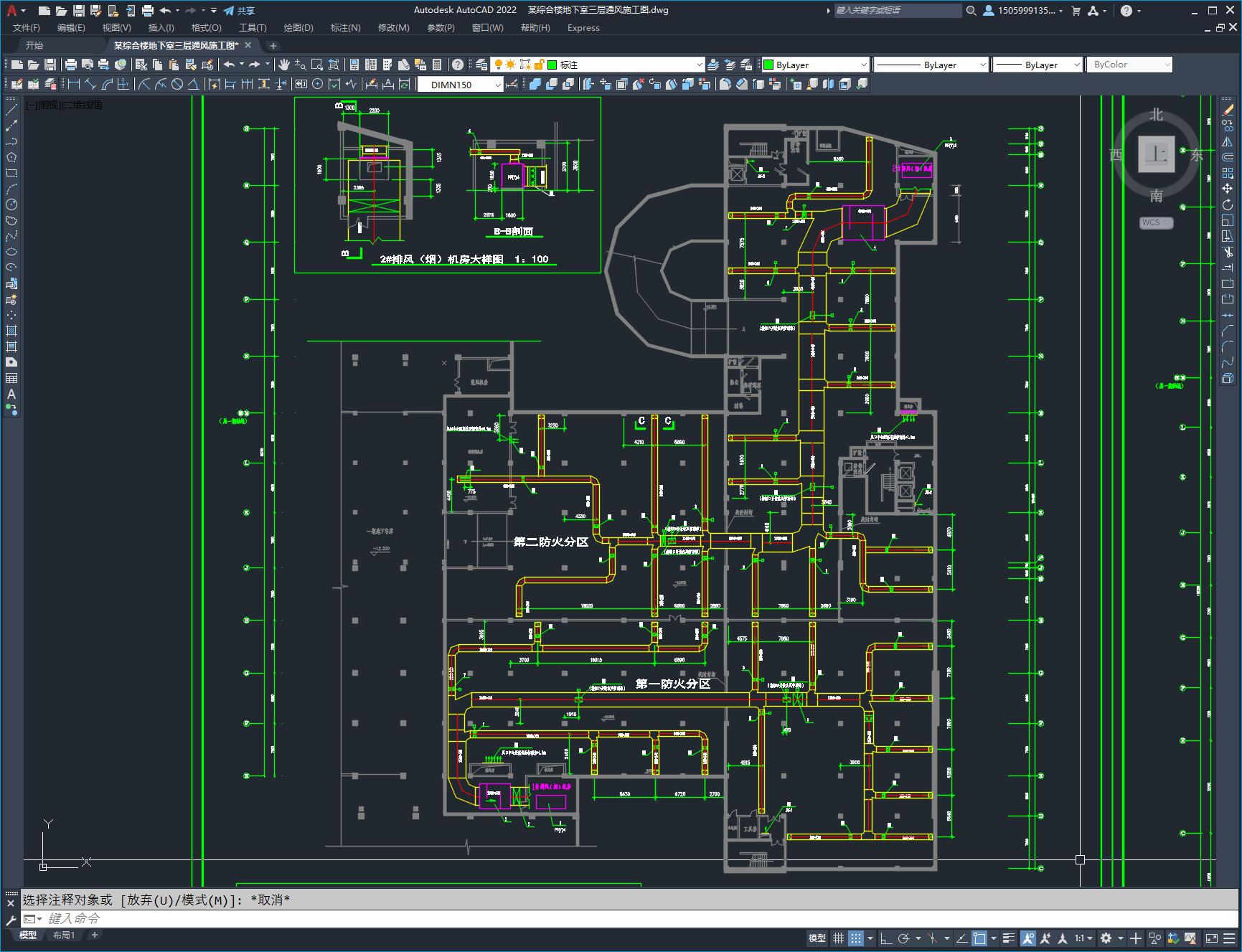

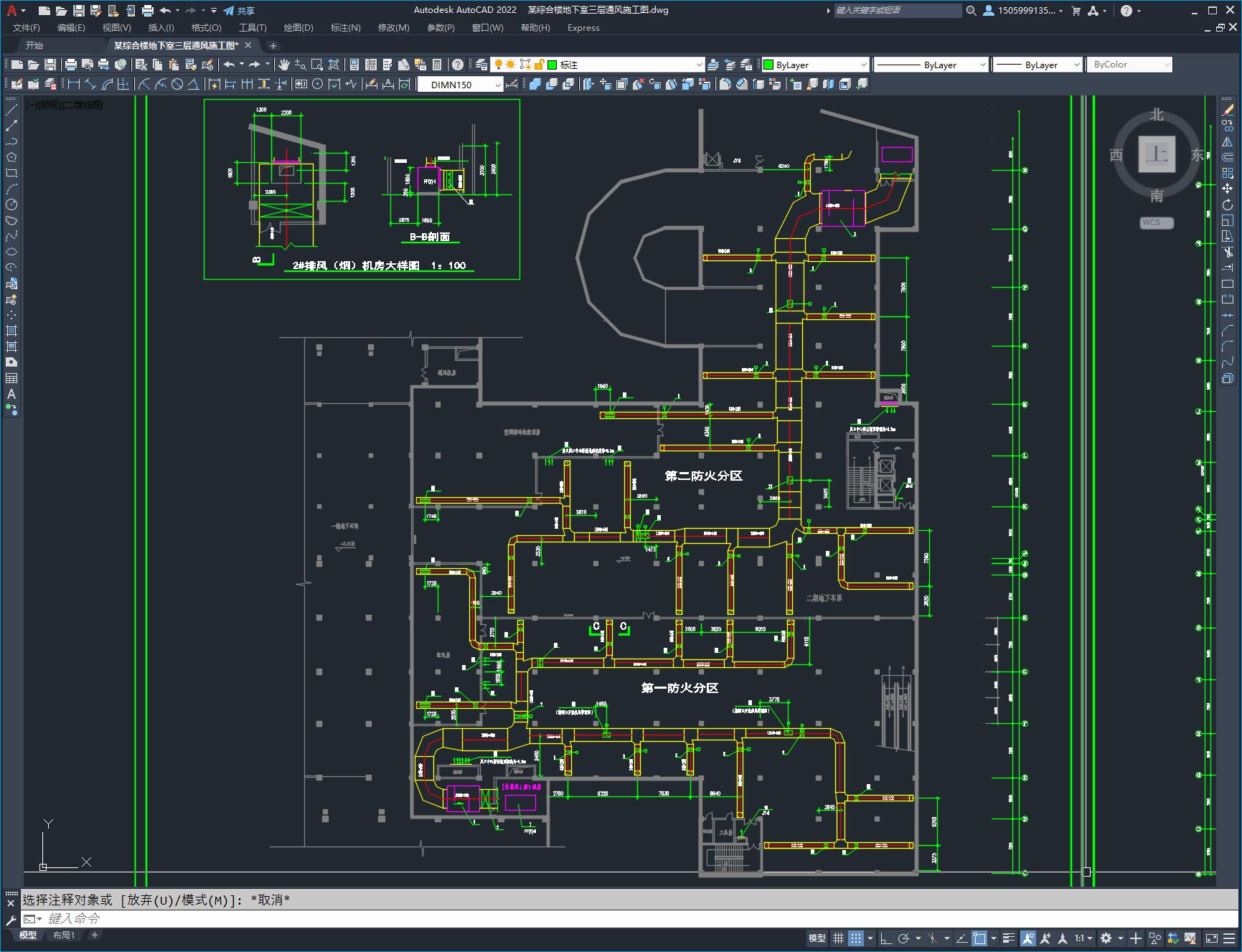

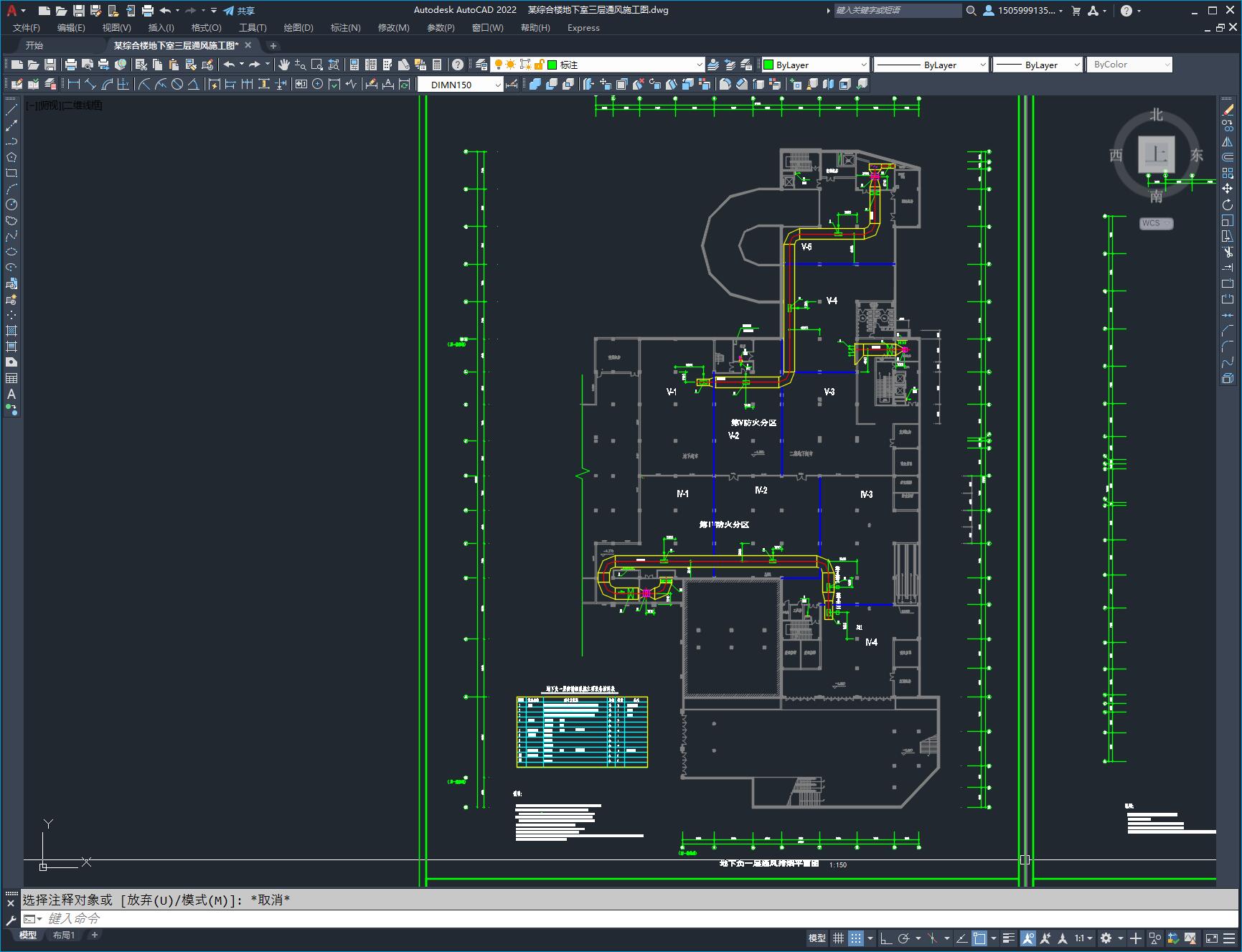

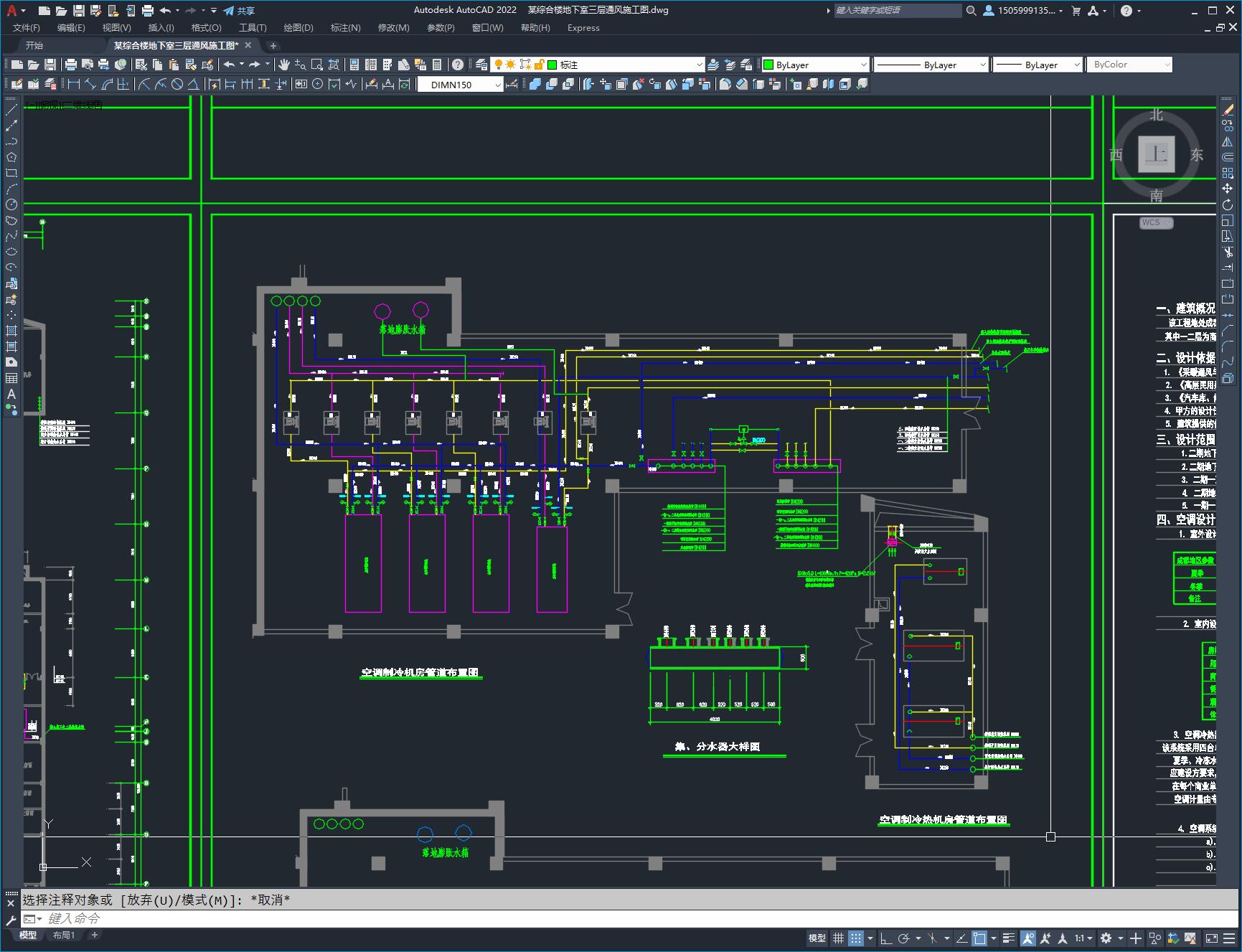

本建筑物地下室负二、三层主要为车库设备用房，地下一层为超市，地面上一期共23+1层，其中一二层为商业场所,3层及以上为住宅，二期地面上共四层均为营业用房，建筑总高度为80m. 　　空调冷热源：该系统采用四台单冷螺杆机组+3台中央热水机组放置在地下一层空调机房里，总制冷量为4637kW，总制热量为1698kW。通风排烟系统：各房间换气次数为空调机房>6次/h；制热机房15次/h；地下车库通风换气次数按照不小于6次/小时考虑，车库排风、排烟共用一套系统，排风按照上部排1/3，下部排2/3的原则进行设计。

版权说明

用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。

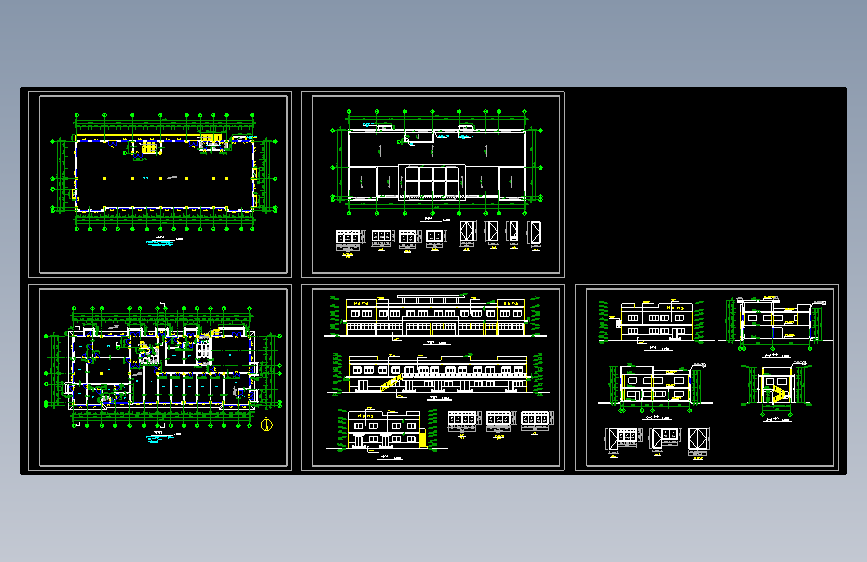

作者其它图纸查看更多
