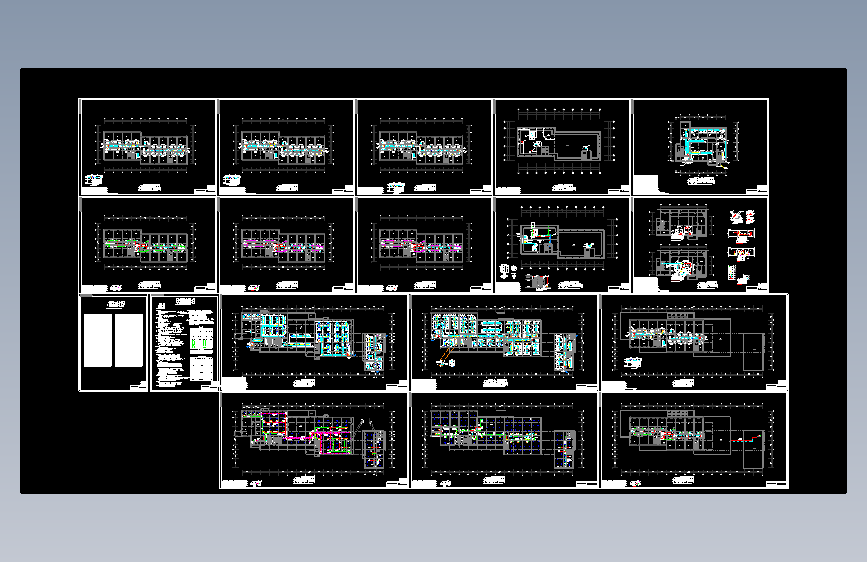

科研楼空调系统施工图（ID:1259705）

数码电器 / 家用电器 / 科研楼空调系统施工图

©非原创

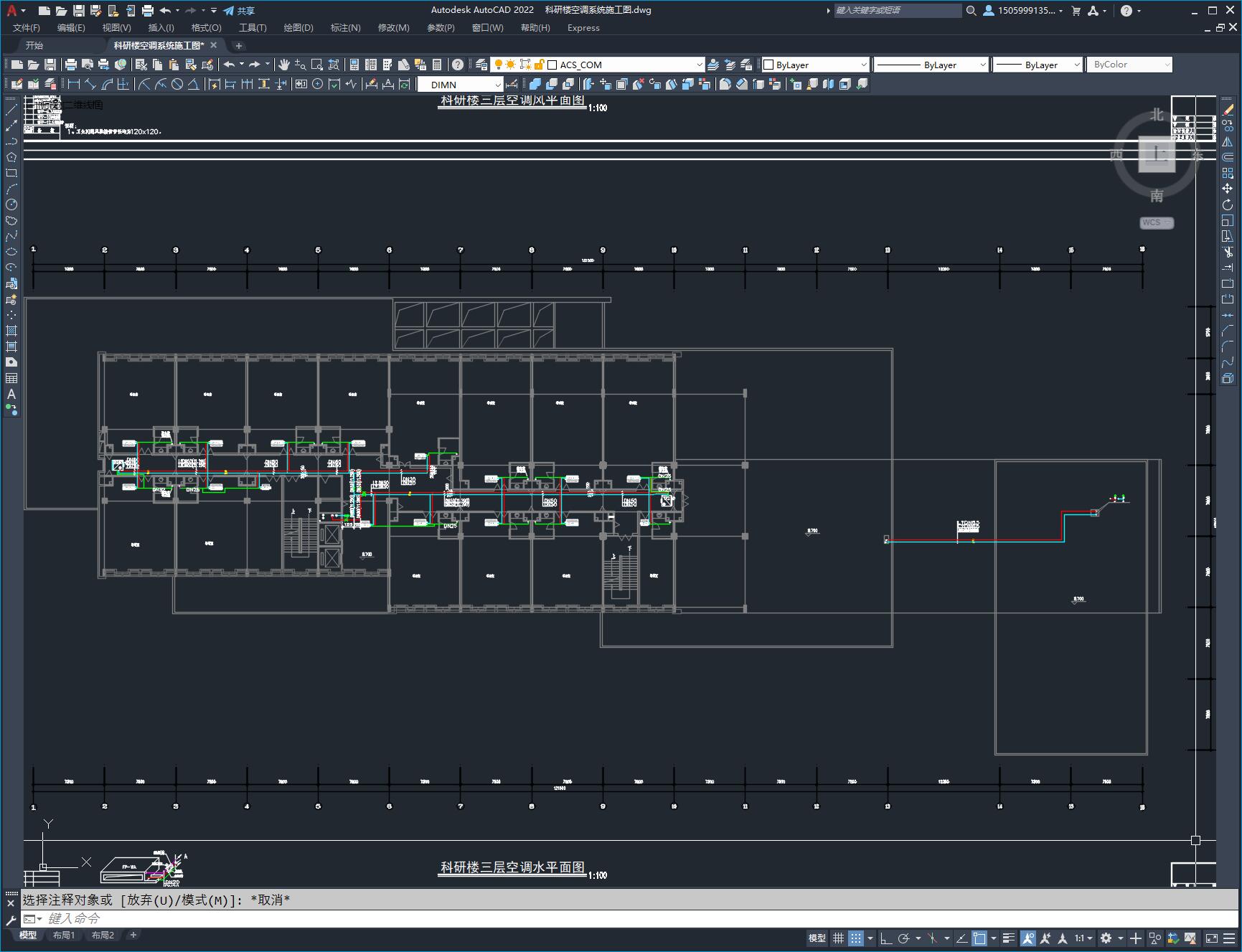

平面图

文件列表

#	文件名称	文件大小
1	17136566789.zip	3.43M
2	科研楼空调系统施工图.dwg	3.91M

此图纸下载需要55金币

立即下载

发布者

辛奇迹

创作: 2477

粉丝: 8

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：3.51M

所需金币：55

上传时间：2024-04-21 07:44:39

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

图纸简介

本工程六层为科研办公楼，地下一层为设备用房,建筑高度为22.7m,建筑总面积14735.7m².其中负一层地下室建筑面积为1162.5m²。设计范围：一至六层夏季中央空调系统；负一层地下室设备用房通风；不具备自然排烟条件的内走道机械排烟。　　空调夏季集中冷源为设置于负一层地下室的两台螺杆式冷水机组，供回水温度为7/12°C，单机制冷量为590kw。与其配合使用的冷水、冷却水泵各三台（各备用一台）；空调夏季总冷负荷为1220kw；空调夏季冷负荷指标为：餐厅260w/mŽ；科研办公室为92w/mŽ，活动室为182w/mŽ。空调水系统为一次泵变水量双管制系统。冷水系统采用设置于屋面的膨胀水箱定压,
