某住宅楼地板辐射采暖图（ID:1259708）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17136573906258.zip | 1.94M |
| 2 | 某住宅楼地板辐射采暖图.dwg | 2.13M |
此图纸下载需要45金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：1.98M
所需金币：45
上传时间：2024-04-21 07:56:31
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
标签
图纸简介

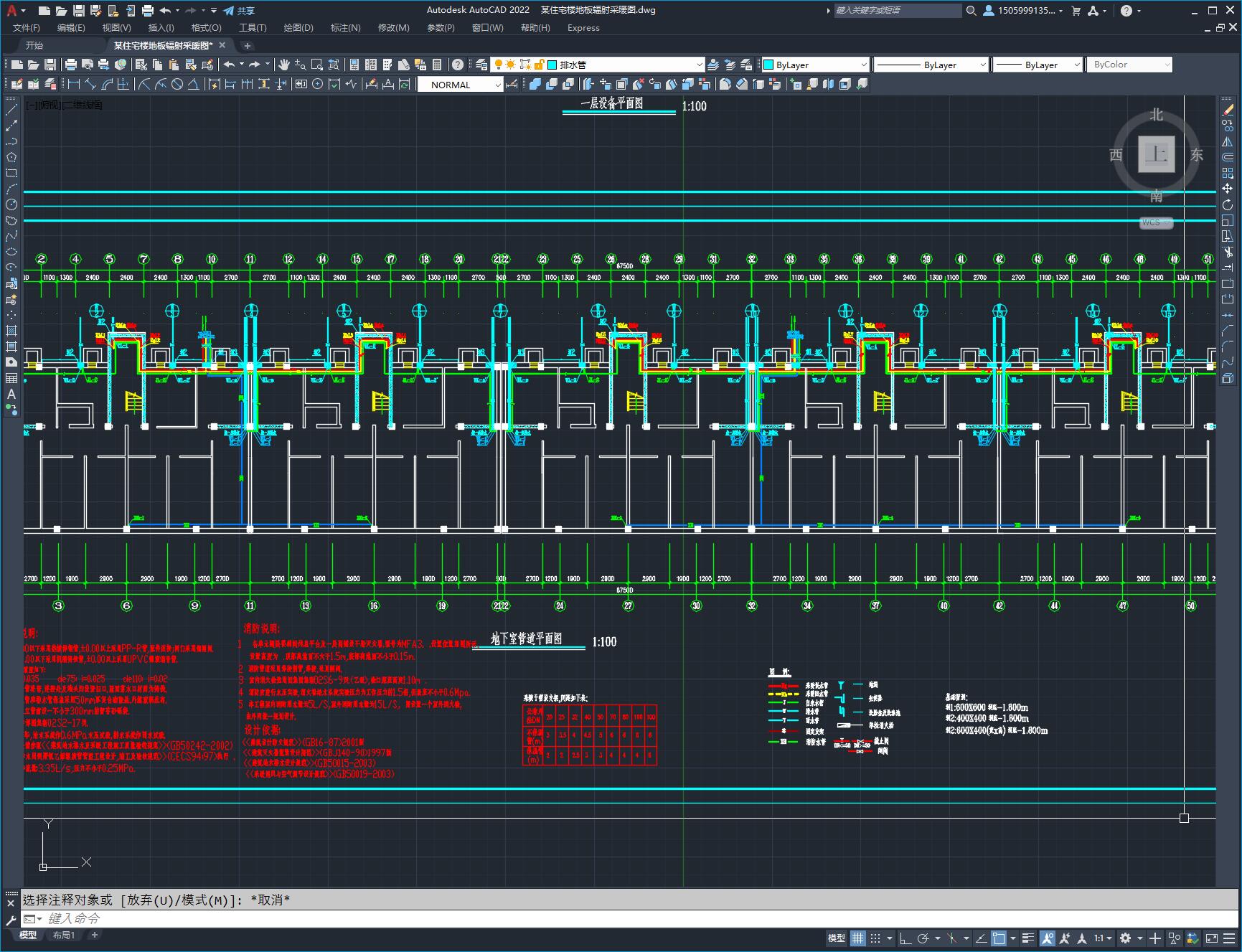

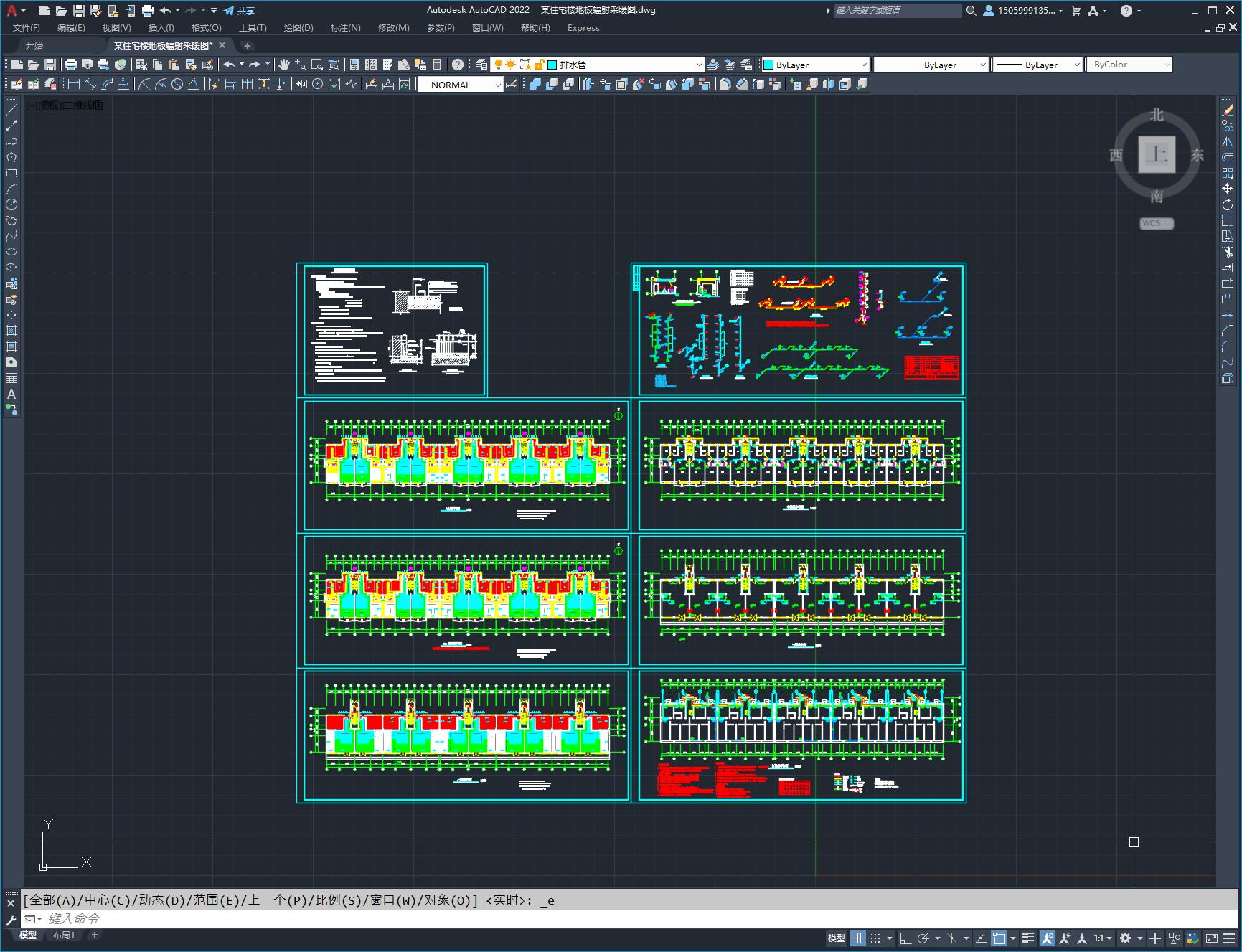

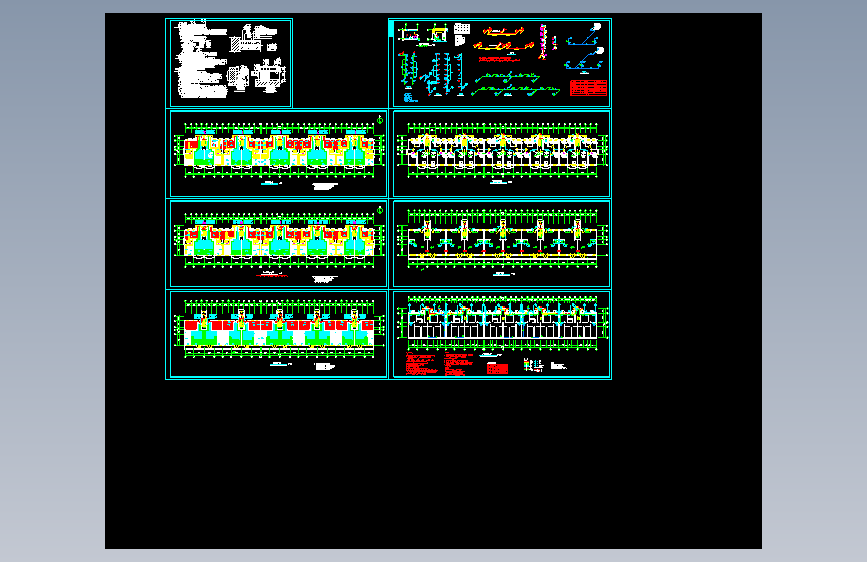

本资料为某住宅楼地板辐射采暖设计图，本工程Q1= 154.8KW,H= 10600Pa.Q2= 225.5KW,H= 11400Pa.

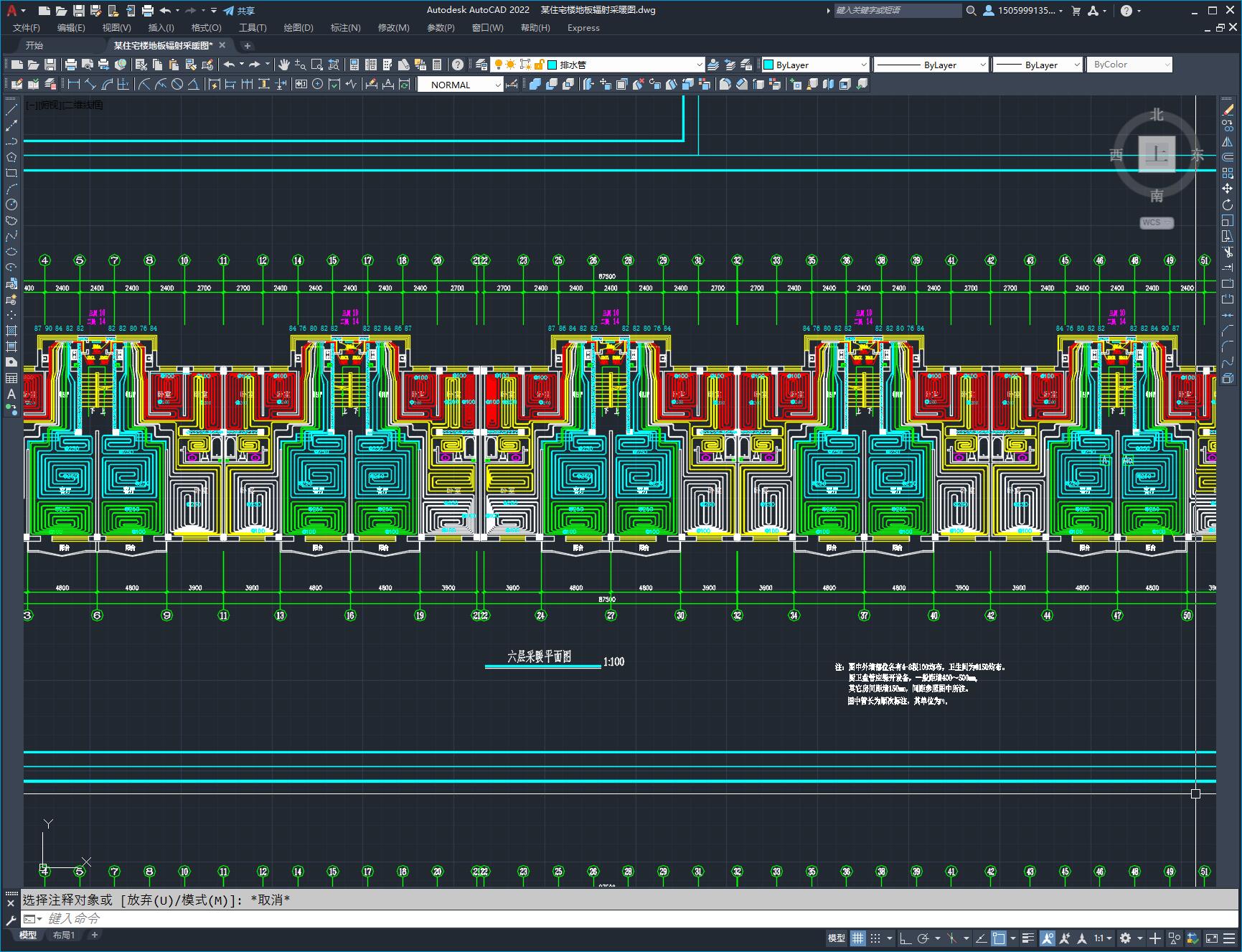

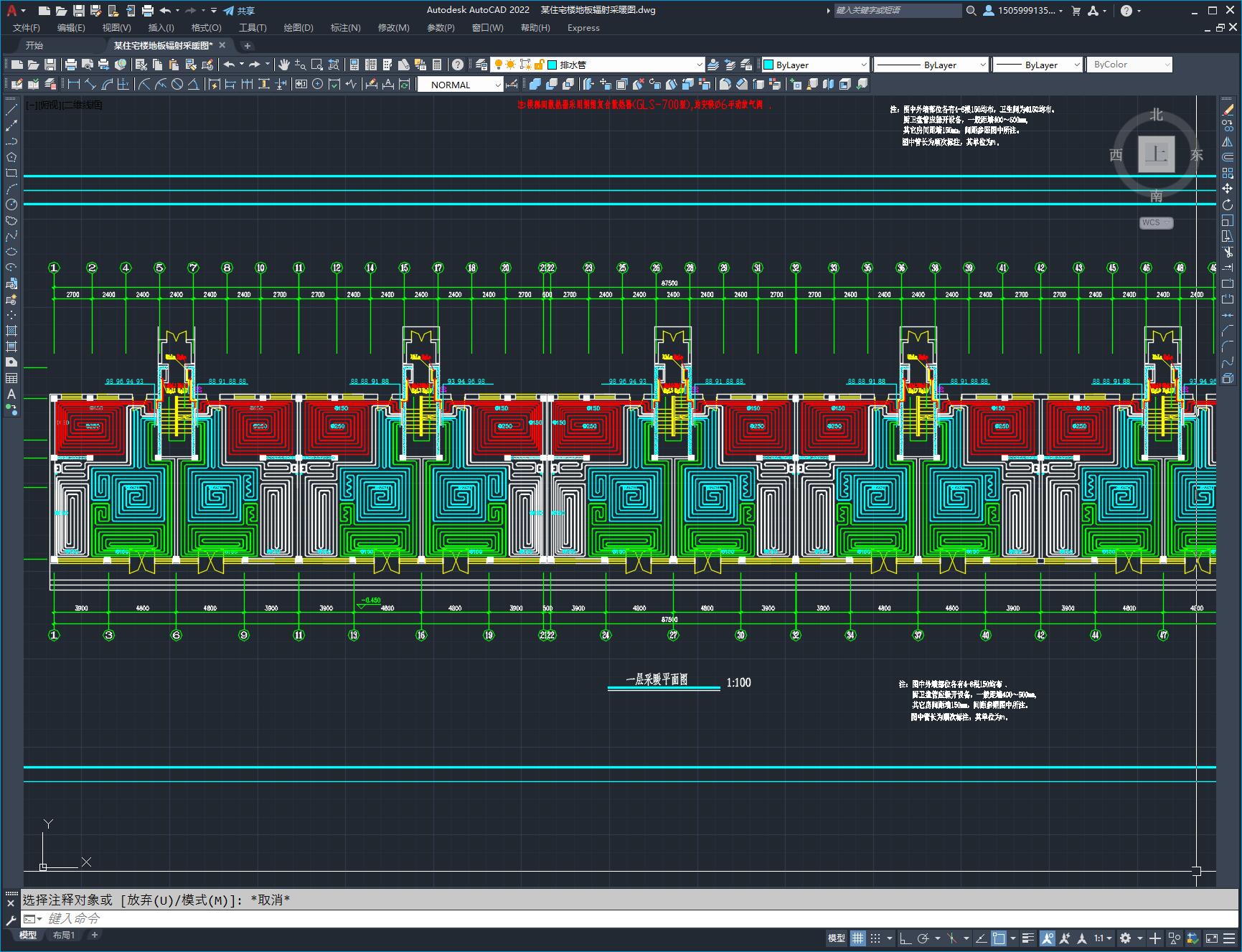

加热盘管采用 20PE－RT管。绝热层采用聚苯乙稀苯板：厚度20mm(一层30mm)，ρ为18～20Kg/m 。其上敷设铝箔。
