加工中心自动换刀机械手（ATC）结构设计1061090（ID:1259893）

机械设备 / 智能装置 / 加工中心自动换刀机械手（ATC）结构设计1061090

©非原创

平面图

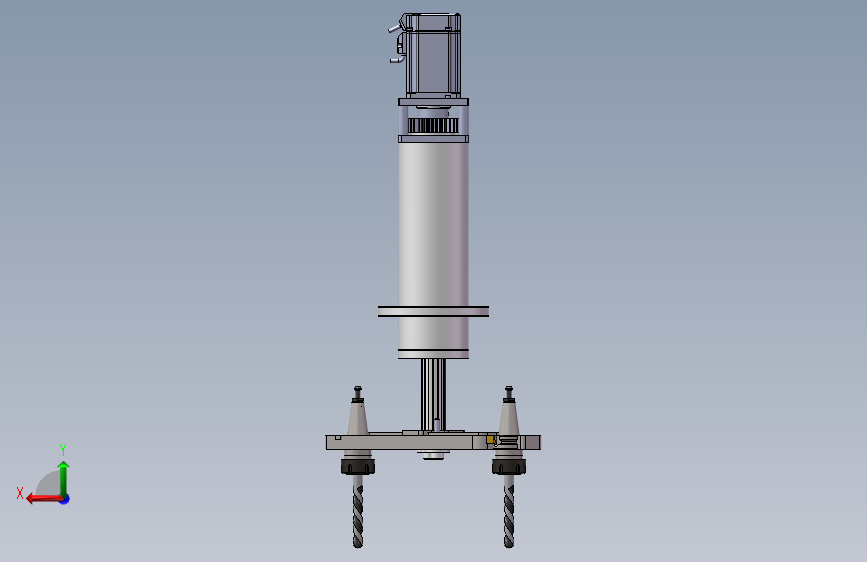

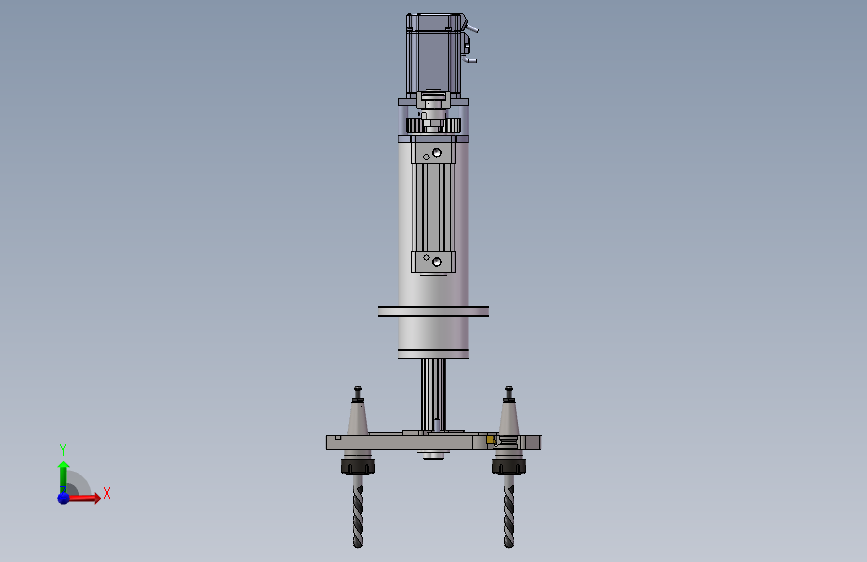

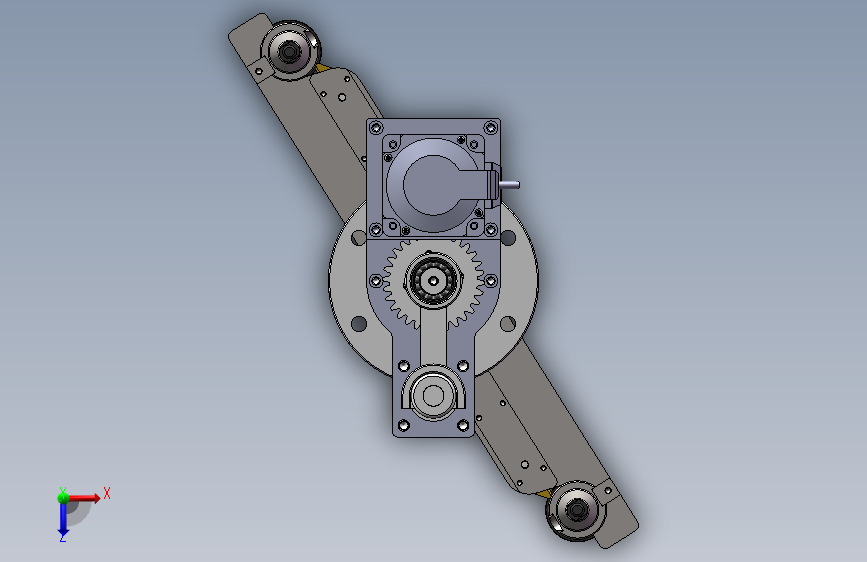

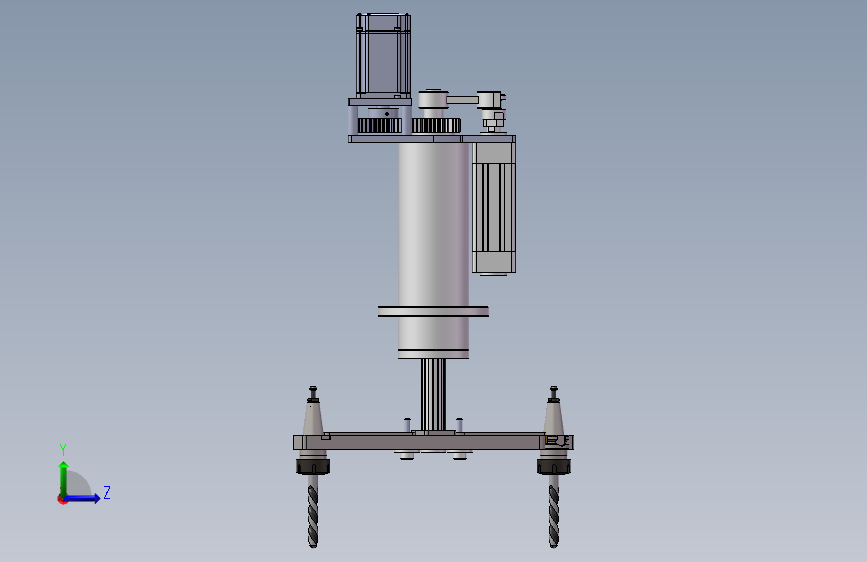

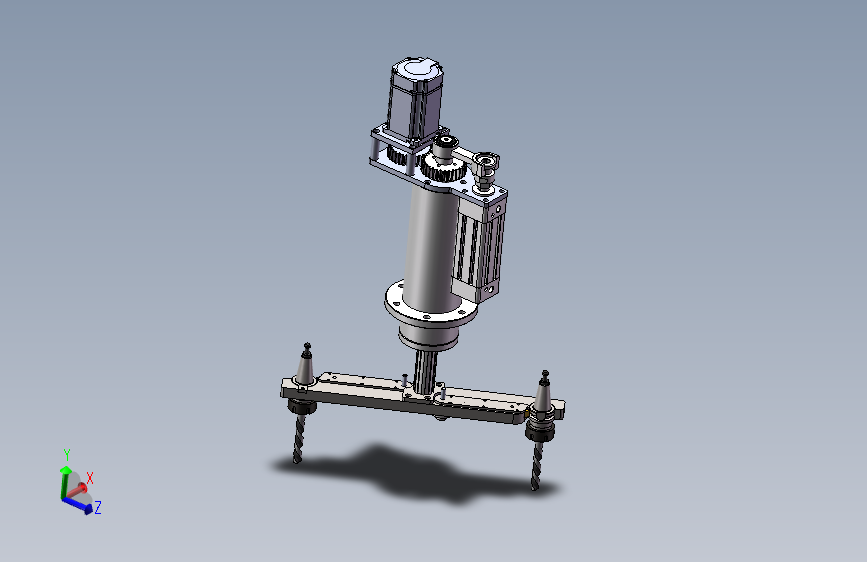

3D视图

文件列表

#	文件名称	文件大小
1	17136747259085.zip	18.04M
2	A0-总体布局.dwg	114.96K

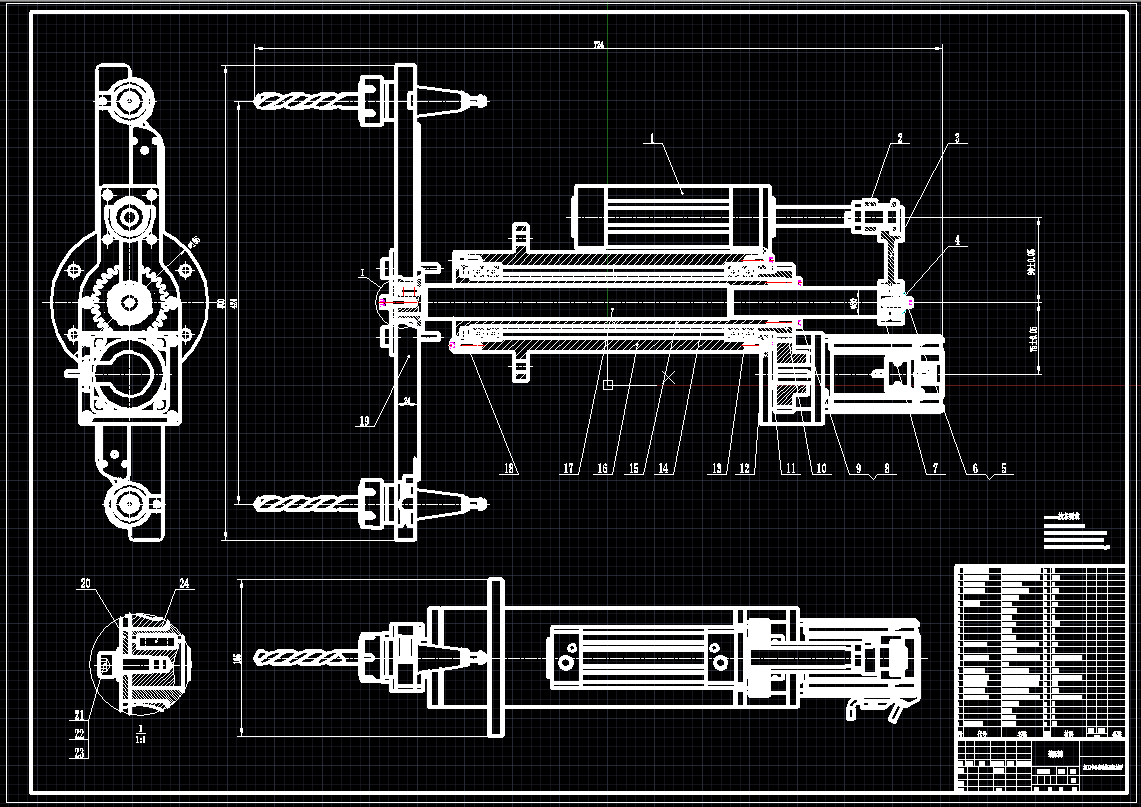

3	A0-装配图.dwg	348.31K
4	A1-刀爪.dwg	158.52K
5	A1-手部装配图.dwg	190.04K

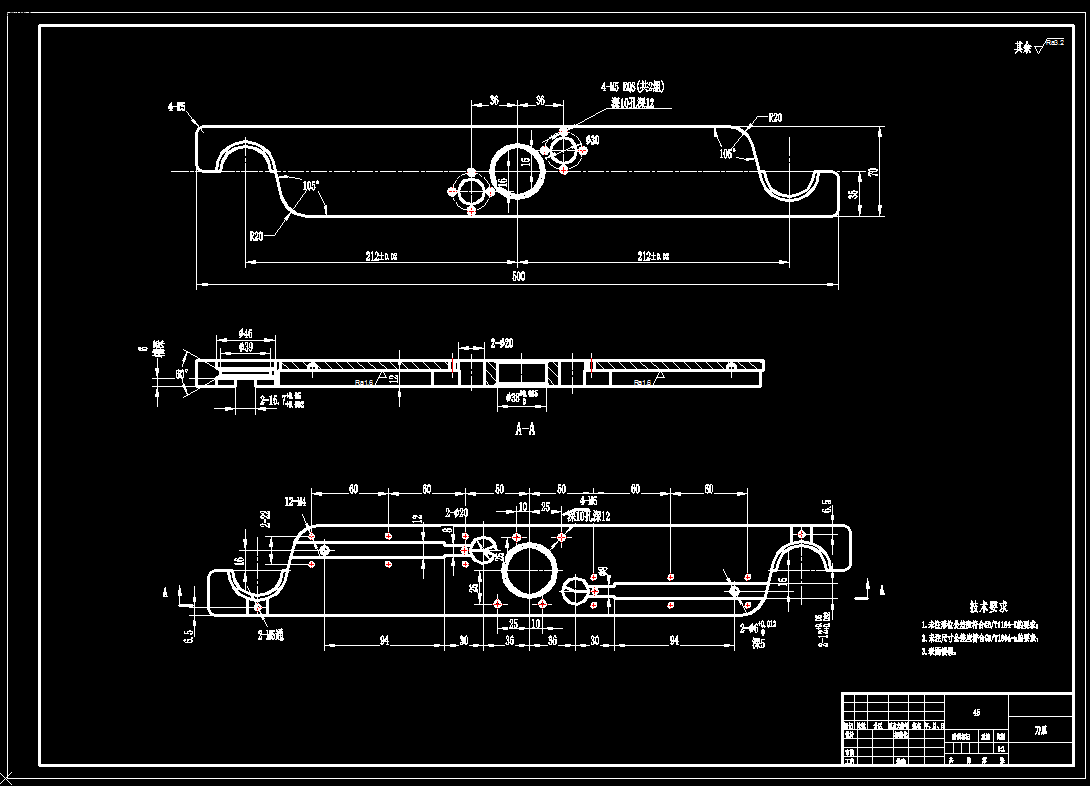

6	A3-安装主筒.dwg	86.38K
7	A3-花键套.dwg	109.63K
8	A4-刀爪连接套.dwg	84.97K
9	A4-轴承端盖1.dwg	73.50K
10	开题报告.doc	47.50K
11	电路图.dwg	57.80K
12	装配草图.dwg	235.51K
13	说明书.doc	1.64M
14	运动循环图.dwg	52.39K
15	1500.txt	1.14K
16	三维.png	150.66K
17	刀爪.png	39.74K

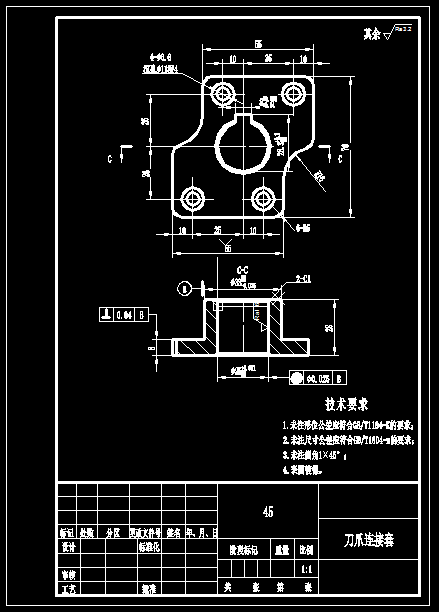

18	刀爪连接套.png	22.66K
19	安装主筒.png	27.05K

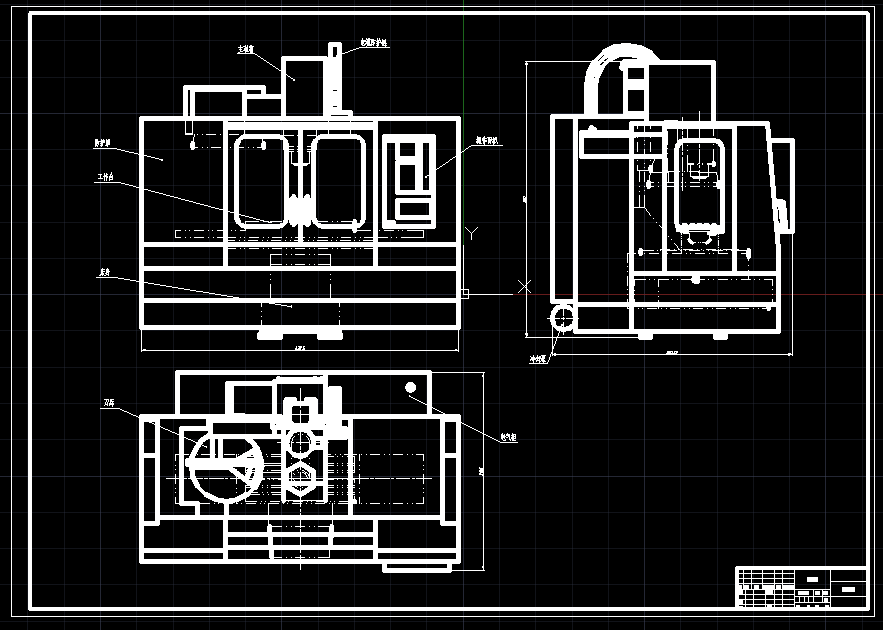

20	总体布局图.png	52.24K

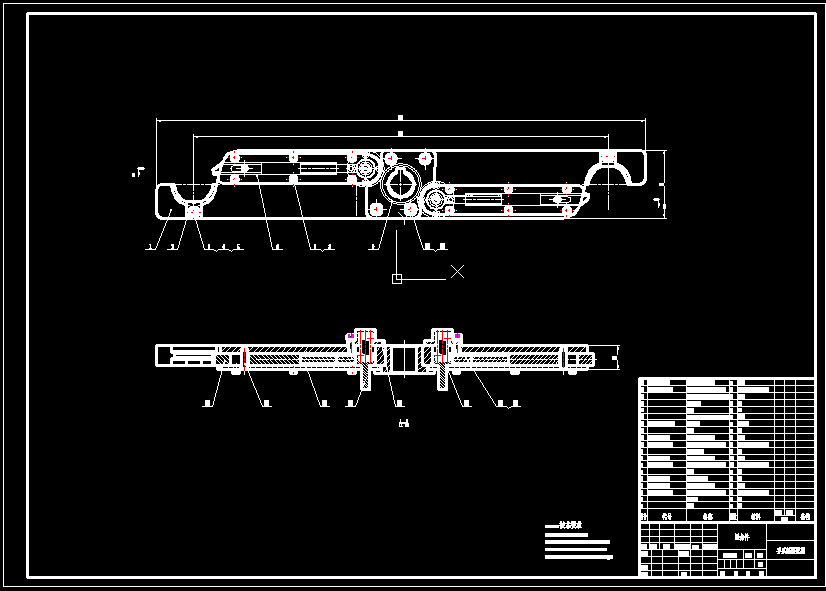

21	手部装配图.png	23.20K
22	模型树.png	278.34K

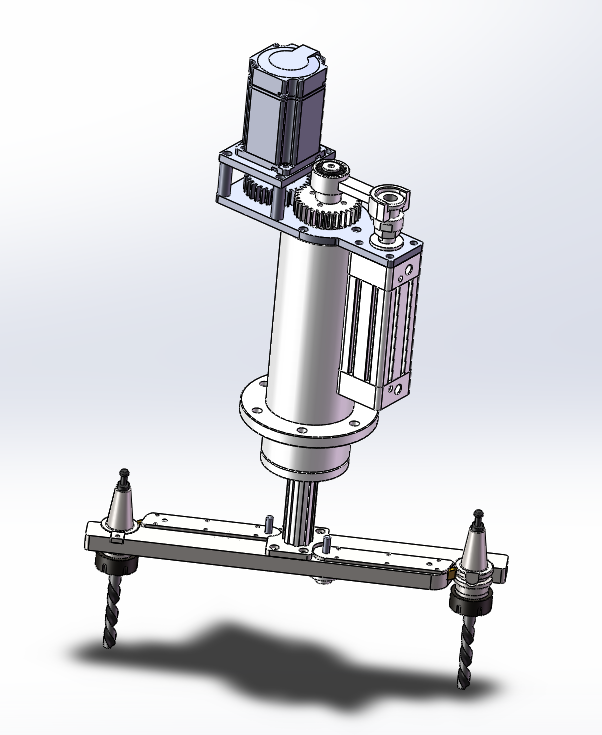

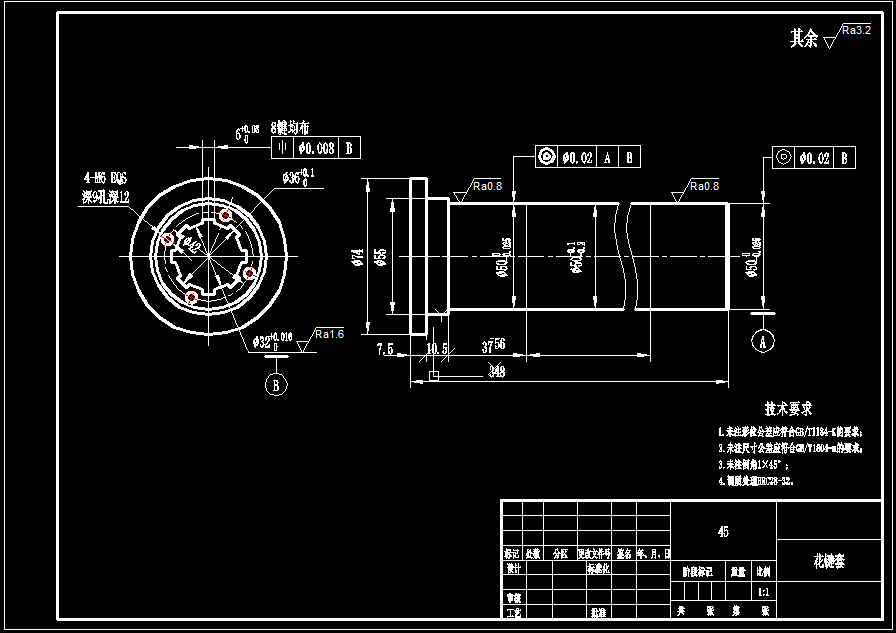

23	花键套.png	32.77K
24	装配图.png	120.79K

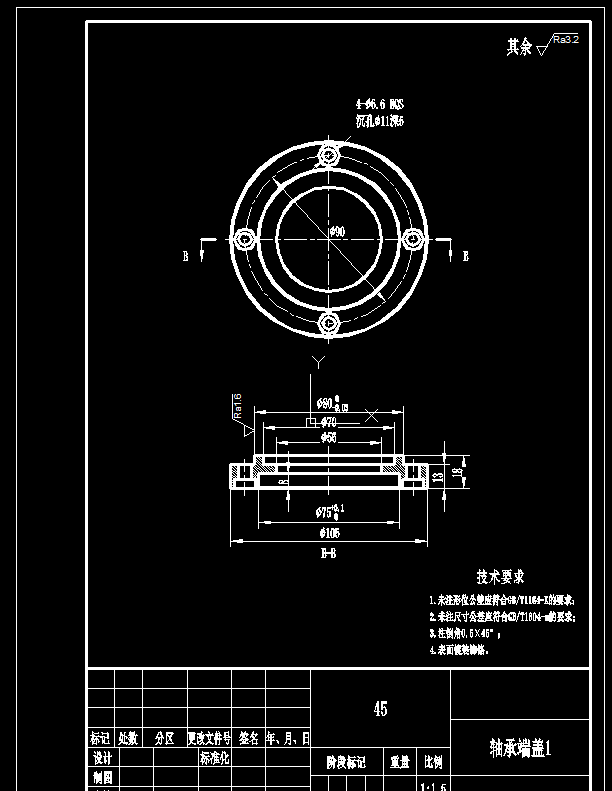

25	轴承端盖.png	29.98K
26	000加工中心自动换刀机械手.SLDASM	3.90M
27	000加工中心自动换刀机械手.SLDDRW	270.51K
28	2X10X28X8.5压缩弹簧.SLDPRT	1.05M
29	2X10X40X12.5压缩弹簧.SLDPRT	1.23M
30	7003AC角接触球轴承.SLDPRT	457.34K
31	7010AC角接触球轴承.SLDPRT	512.91K
32	BT30ER32COLLETNUT.SLDPRT	147.96K
33	BT30刀柄.SLDASM	291.01K
34	COLLETER32-.SLDPRT	330.56K
35	DHSTM42-1.8-S-47.SLDPRT	829.86K
36	E-BT30-ER32COLLETCHUCK.SLDPRT	160.17K
37	MDB1B50-1000_0_0.SLDASM	175.90K
38	MHMJ082G1U.SLDPRT	769.49K
39	PULLSTUD.SLDPRT	132.54K
40	_MB150-100_ROD.sldprt	29.46K
41	_MB50-NT-05_NUT.sldprt	31.18K
42	_MDB150-1000_BODY.sldprt	103.81K
43	刀爪.SLDPRT	311.52K
44	刀爪连接套.sldprt	154.93K
45	压盖.sldprt	94.70K
46	安装主筒.SLDPRT	140.33K
47	定位销.SLDPRT	76.38K
48	定位键.SLDPRT	74.29K
49	弹簧压盖.SLDPRT	89.16K
50	手爪部.SLDASM	2.27M
51	浮动接头.SLDPRT	127.78K
52	电机固定板.SLDPRT	128.74K
53	立柱.SLDPRT	81.88K
54	花键套.SLDPRT	170.10K
55	花键轴.SLDPRT	146.60K
56	轴承端盖1.SLDPRT	132.12K
57	轴承端盖2.SLDPRT	168.05K
58	轴承隔圈.SLDPRT	80.46K
59	轴端挡圈22.SLDPRT	81.38K
60	轴端挡圈38.SLDPRT	78.05K
61	连接套.SLDPRT	160.04K
62	钻头示意.SLDPRT	172.25K
63	锁销.SLDPRT	103.37K
64	顶住.SLDPRT	117.43K
65	齿轮.SLDPRT	282.32K
66	齿轮2.SLDPRT	303.53K
