立仓库式AGV_升降单元（ID:1262623）

机械设备 / 非标机械 / 立仓库式AGV_升降单元

©非原创

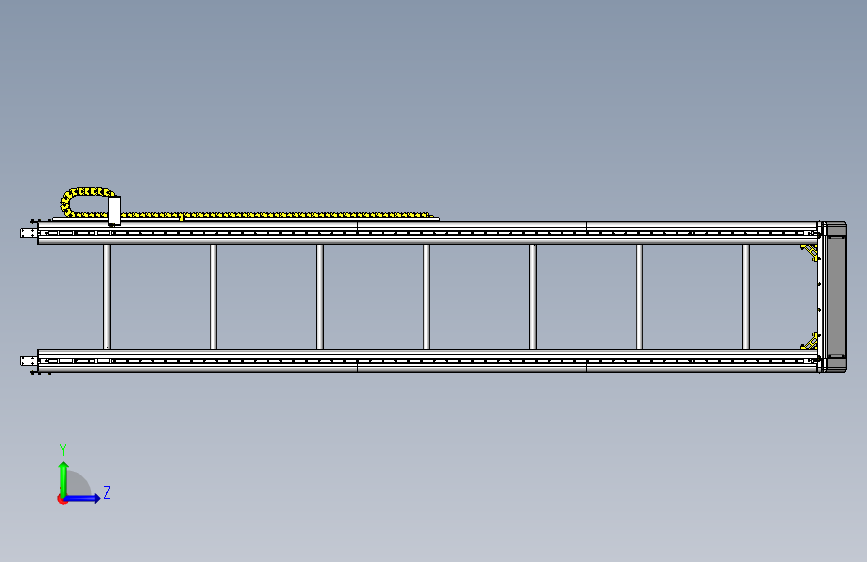

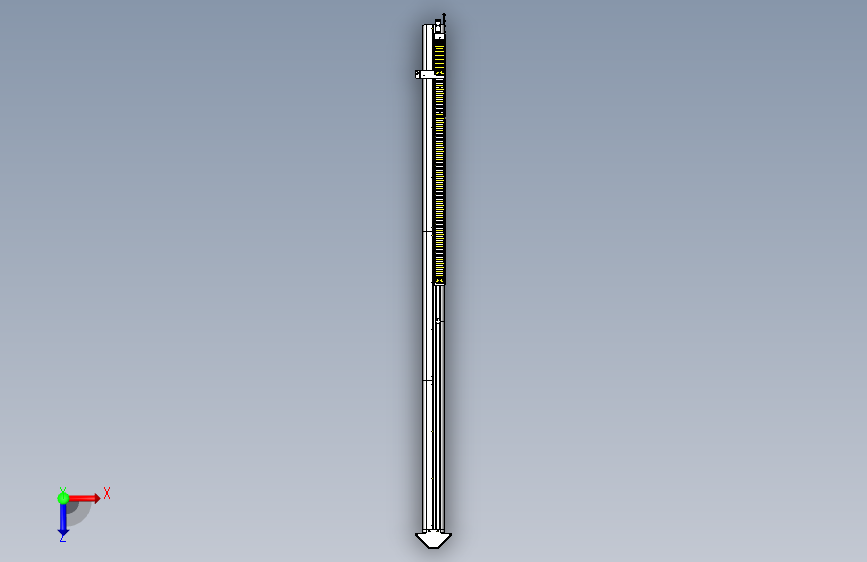

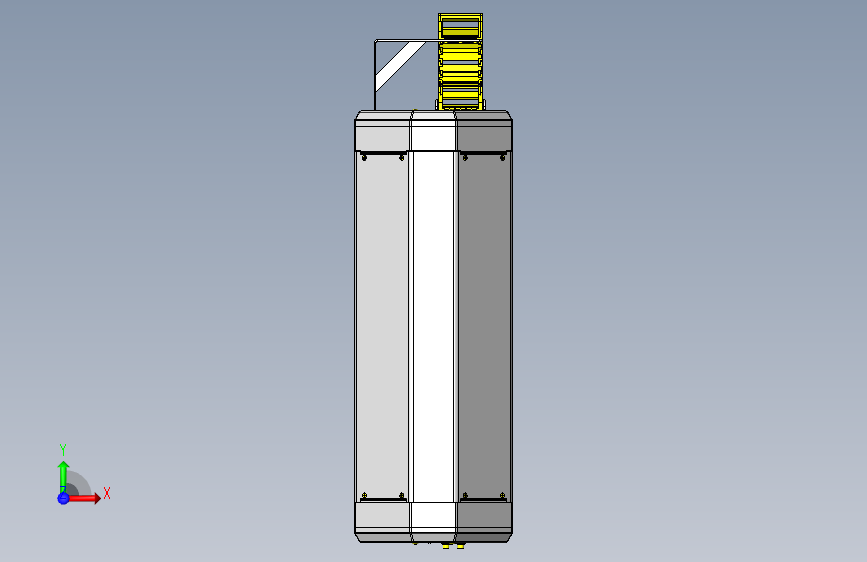

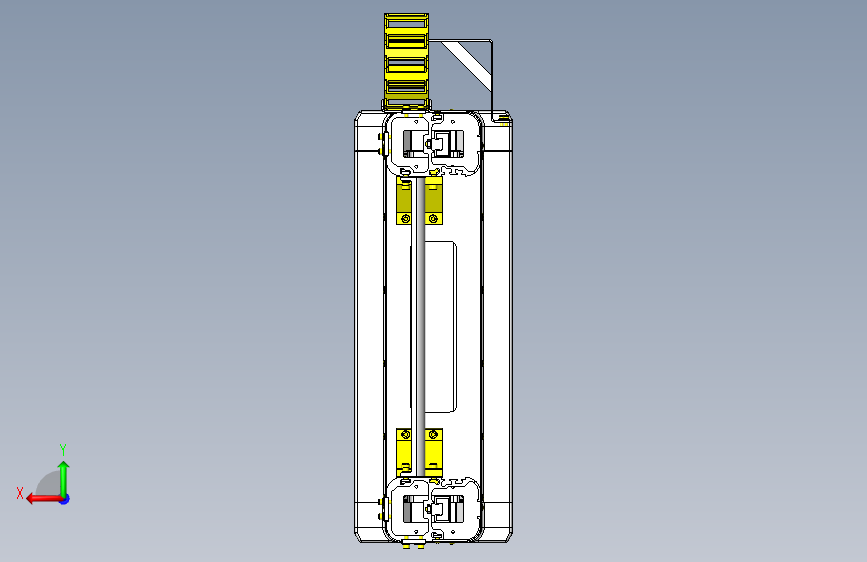

平面图

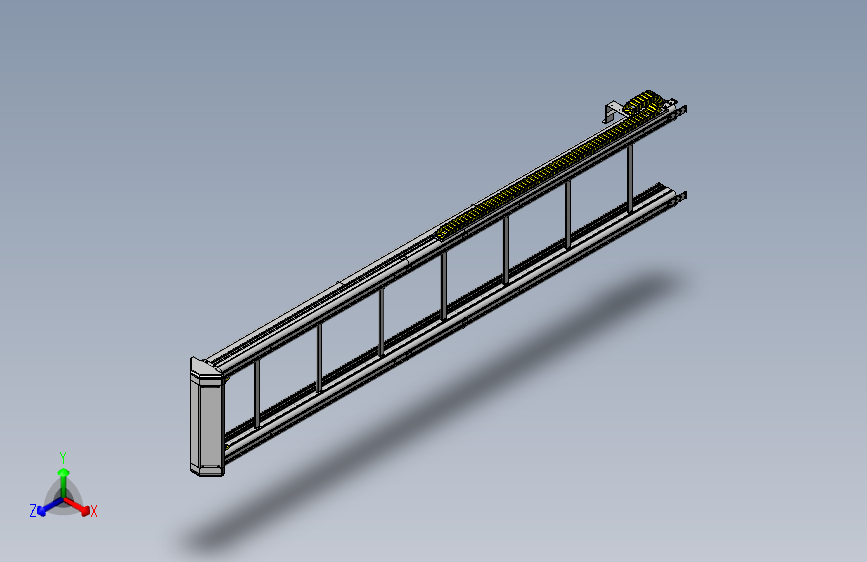

3D视图

文件列表

#	文件名称	文件大小
1	17137649919146.zip	30.55M
2	5001_001_LCFL8-4080-3928.SLDPRT	222.59K
3	5001_002_LCFL8-4080-559.SLDPRT	477.55K
4	5001_003_LBC8-90.SLDASM	101.31K
5	5001_004_LCFL8-4040-330.SLDPRT	196.10K
6	5001_005_LBSB8-8080-SET.SLDASM	110.95K
7	5001_006_HBLUD8-45-SST.SLDASM	103.63K
8	5001_007_B6202ZZ.SLDPRT	126.81K
9	5001_008_C-HTBO-S8M400-1500.SLDPRT	67.37K
10	5001_009_LBL5050-40.SLDPRT	82.96K
11	5001_010_C-MPD32-60-60-65.SLDASM	156.26K
12	5001_011_UL16-40.SLDASM	158.65K
13	5001_012_HTPM50S8M400-A-V30-Z48-J37.SLDASM	197.32K
14	5001_013_MLMP30.SLDPRT	175.74K
15	5001_014_C-MUBZU10-15.SLDPRT	126.24K
16	5001_015_B6204ZZ.SLDPRT	139.51K
17	5001_016_B6206ZZ.SLDPRT	140.57K
18	5001_017_RTWN62.SLDPRT	61.22K
19	5001_018_RTWN47.SLDPRT	75.19K
20	5001_019_MB2-100P.SLDPRT	61.58K
21	5001_020_C-HTBO-S8M400-1500.SLDPRT	57.63K
22	5001_021_LNSN8-40-8-100P.SLDPRT	52.10K
23	5001_022_LCEC8-4080-B-10P.SLDPRT	74.27K
24	5001_023_LNSN8-40-6-100P.SLDPRT	57.10K
25	5001_024_B7206-DF.SLDASM	142.00K
26	5001_101_Reductiongear.SLDPRT	770.68K
27	5001_102_Servomotor.SLDPRT	474.52K
28	5001_103_Roller.SLDPRT	176.76K
29	5001_104_BasicsmallswitchSS.SLDPRT	177.06K
30	5001_105_Encoder.SLDPRT	168.79K
31	5001_106_Electricalconnector.SLDPRT	658.59K
32	5001_107_LinearGuides.SLDASM	174.80K
33	5001_201_Plate.SLDPRT	176.53K
34	5001_202_LongNuts.SLDPRT	74.08K
35	5001_203_LongNuts.SLDPRT	92.54K
36	5001_204_Stopper.SLDPRT	66.26K
37	5001_205_LongNuts.SLDPRT	78.54K
38	5001_206_LongNuts.SLDPRT	72.53K
39	5001_207_Plate.SLDPRT	88.02K
40	5001_208_Plate.SLDPRT	87.39K
41	5001_209_Plate.SLDPRT	88.54K
42	5001_210_Plate.SLDPRT	246.13K
43	5001_211_Bracket.SLDPRT	917.17K
44	5001_212_Cover.SLDPRT	233.14K
45	5001_213_Cover.SLDPRT	111.14K
46	5001_214_Cover.SLDPRT	96.99K
47	5001_215_Cover.SLDPRT	109.77K
48	5001_216_Bracket.SLDPRT	81.31K
49	5001_217_Cover.SLDPRT	180.63K
50	5001_218_Cover.SLDPRT	549.04K
51	5001_219_Cablecarrierssupporter.SLDPRT	109.28K
52	5001_220_Cablecarrierssupporter.SLDPRT	92.23K
53	5001_221_Bracket.SLDPRT	142.59K
54	5001_222_Shaft.SLDPRT	108.47K
55	5001_223_Bracket.SLDPRT	94.89K
56	5001_224_Shaft.SLDPRT	96.30K
57	5001_225_SpringCase.SLDPRT	101.03K
58	5001_226_Bracket.SLDPRT	140.14K
59	5001_227_Beltclamp.SLDPRT	119.85K
60	5001_228_Bracket.SLDPRT	176.30K
61	5001_229_Beltclamp.SLDPRT	241.43K
62	5001_230_Shaft.SLDPRT	82.48K
63	5001_231_Bracket.SLDPRT	477.17K
64	5001_232_Stopper.SLDPRT	88.53K
65	5001_233_Bracket.SLDPRT	167.50K
66	5001_234_Shaft.SLDPRT	60.77K
67	5001_235_Beltclamp.SLDPRT	238.86K
68	5001_236_Block.SLDPRT	164.84K
69	5001_237_Nut.SLDASM	55.70K
70	5001_238_Bracket.SLDPRT	151.18K
71	5001_239_Beltclamp.SLDPRT	137.28K
72	5001_240_Bearing.SLDPRT	115.65K
73	5001_241_Shaft.SLDPRT	98.09K
74	5001_242_Parallelkeys.SLDPRT	53.59K
75	5001_243_Flange.SLDPRT	165.13K
76	5001_244_Nut.SLDPRT	90.79K
77	5001_245_Bracket.SLDPRT	120.49K
78	5001_246_Roller.SLDPRT	165.83K
79	5001_247_Shaft.SLDPRT	92.16K
80	5001_248_Plate.SLDPRT	72.96K
81	5001_249_Nut.SLDASM	51.83K
82	5001_250_Bushing.SLDPRT	97.42K
83	5001_251_Bracket.SLDPRT	265.63K
84	5001_252_Screwplate.SLDPRT	80.16K
85	5001_253_Diaphragm.SLDPRT	189.57K
86	5001_254_Bracket.SLDPRT	141.50K
87	5001_255_Bushing.SLDPRT	94.56K
88	5001_256_Bracket.SLDPRT	114.98K
89	5001_257_Board.SLDPRT	79.82K
90	5001_258_Bracket.SLDPRT	109.05K
91	5001_259_Board.SLDPRT	95.24K
92	5001_260_Board.SLDPRT	73.21K
93	5001_261_Shaft.SLDPRT	64.74K
94	5001_262_Roller.SLDPRT	183.50K
95	5001_263_Aluminumframe.SLDPRT	138.86K
96	5001_264_Aluminumframe.SLDPRT	108.04K
97	5001_265_Aluminumframe.SLDPRT	417.36K
98	5001_266_Aluminumframe.SLDPRT	491.10K
99	5001_267_Aluminumframe.SLDPRT	202.81K
100	5001_268_Aluminumframe.SLDPRT	125.10K
101	5001_301_LTSM6-12-50P.SLDPRT	74.30K
102	5001_302_CB6-25.SLDPRT	73.68K
103	5001_303_SLW6.SLDPRT	53.00K
104	5001_304_CB8-25.SLDPRT	66.80K
105	5001_305_CUM4-20.SLDPRT	60.96K
106	5001_306_BFBJ4-8.SLDPRT	112.21K
107	5001_307_CB5-30.SLDPRT	95.83K
108	5001_308_CB6-12.SLDPRT	65.21K
109	5001_309_PWF8.SLDPRT	59.29K
110	5001_310_SLW8.SLDPRT	64.06K
111	5001_311_CB4-10.SLDPRT	75.80K
112	5001_312_PWF4.SLDPRT	61.20K
113	5001_313_SLW4.SLDPRT	64.36K
114	5001_314_NPN2-15.SLDPRT	70.66K
115	5001_315_PWF5.SLDPRT	62.26K
116	5001_316_SLW5.SLDPRT	65.77K
117	5001_317_CB6-20.SLDPRT	73.76K
118	5001_318_NKJ4-8.SLDPRT	121.02K
119	5001_319_PWF6.SLDPRT	61.60K
120	5001_320_CB6-15.SLDPRT	74.70K
121	5001_321_SFBJ4-12.SLDPRT	98.51K
122	5001_322_FB5-10.SLDPRT	74.80K
123	5001_323_CB4-20.SLDPRT	66.72K
124	5001_324_CB5-18.SLDPRT	72.54K
125	5001_325_SNTRC8.SLDPRT	84.48K
126	5001_326_SLBNR8.SLDPRT	76.04K
127	5001_327_NKJ2-10.SLDPRT	112.62K
128	5001_328_CB6-18.SLDPRT	65.48K
129	5001_329_C-FSM5-8.SLDPRT	65.70K
130	5001_330_SFBJ4-6.SLDPRT	97.40K
131	5001_331_SLW2.SLDPRT	63.43K
132	5001_332_PWF2.SLDPRT	60.01K
133	5001_333_SHCBM5-10.SLDPRT	110.11K
134	5001_334_C-FSM4-6.SLDPRT	80.28K
135	5001_335_CB5-12.SLDPRT	73.64K
136	5001_336_SLBNR10.SLDPRT	86.14K
137	5001_337_SNTRC10.SLDPRT	90.08K
138	5001_338_RCB5-15.SLDPRT	67.64K
139	5001_339_RCB10-60.SLDPRT	65.30K
140	5001_340_CB5-10.SLDPRT	66.06K
141	5001_341_CB5-40.SLDPRT	64.68K
142	5001_342_CB8-22.SLDPRT	75.03K
143	5001_343_FWASS-D38-V30-T6.5.SLDPRT	76.45K
144	5001_344_FWASS-D22-V15-T5.5.SLDPRT	74.71K
145	5001_345_FWASS-D22-V15-T9.5.SLDPRT	74.85K
146	5001_346_FAB10-140.SLDPRT	49.23K
147	5001_347_FWSSS-D10-V6.5-T3.SLDPRT	76.31K
148	Bearing_5001_024_B7206-DF.SLDPRT	138.95K
149	Body_5001_237_Nut.SLDPRT	63.88K
150	Body_5001_249_Nut.SLDPRT	63.24K
151	Bottom_5001_237_Nut.SLDPRT	47.42K
152	Bottom_5001_249_Nut.SLDPRT	46.40K
153	BRACKET-FE_5001_010_C-MPD32-60-60-65.SLDPRT	117.15K
154	BRACKET-ME_5001_010_C-MPD32-60-60-65.SLDPRT	114.92K
155	BRACKET_5001_005_LBSB8-8080-SET.sldprt	102.88K
156	BRACKET_5001_006_HBLUD8-45-SST.SLDPRT	97.36K
157	CENTERPOST_5001_003_LBC8-90.sldprt	73.11K
158	Flange_5001_012_HTPM50S8M400-A-V30-Z48-J37.SLDPRT	62.40K
159	IMO_5001_003_LBC8-90.sldprt	51.91K
160	JOINTGUIDE_5001_003_LBC8-90.sldprt	63.66K
161	LINK_5001_010_C-MPD32-60-60-65.SLDPRT	100.46K
162	NAT-M8-1_5001_006_HBLUD8-45-SST.SLDPRT	75.22K
163	NAT_5001_005_LBSB8-8080-SET.sldprt	81.15K
164	NEZI-M8x25L_5001_006_HBLUD8-45-SST.sldprt	77.83K
165	NEZI_5001_005_LBSB8-8080-SET.sldprt	57.50K
166	Slider_5001_107_LinearGuides.SLDPRT	215.01K
167	spring1_5001_011_UL16-40.SLDPRT	189.10K
168	spring2_5001_011_UL16-40.SLDPRT	203.28K
169	TimingPulleys_5001_012_HTPM50S8M400-A-V30-Z48-J37.SLDPRT	335.71K
170	Track-A_5001_107_LinearGuides.SLDPRT	117.51K
171	Track-B_5001_107_LinearGuides.SLDPRT	186.95K
172	Track-C_5001_107_LinearGuides.SLDPRT	111.45K
173	zongzhuangtu	4.07M
174	_5001_SA01.SLDASM	1.31M
175	_5001_SA02.SLDASM	918.34K
176	_5001_SA03.SLDASM	403.21K
177	_5001_SA04.SLDASM	411.41K
178	_5001_SA05.SLDASM	1.07M
179	_5001_SA06.SLDASM	847.68K
180	_5001_SA07.SLDASM	289.82K
181	_5001_SA08.SLDASM	325.70K

此图纸下载需要10金币

立即下载

发布者

187****6772

创作: 4

粉丝: 0

加入时间：2024-04-17

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：31.29M

所需金币：10

上传时间：2024-04-22 13:50:10

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2017

标签

传送

移动

升降

仓储式

AGV

图纸简介

用途通过同步带升降机构实现旋转移载机构的升降动作构造改善和设计要点设计同步带升降机构时需注意以下事项： 1、注意同步带使用环境的温度，避免温差变化对同步带使用寿命的影响。 2、注意安装空间的密封性、防污性，防止灰尘杂质对同步带使用寿命的影响。 3、同步带材料一般伸长率很小，不需要经常调整张紧力，但为了保证同步带的可靠性，安装设计时要提前考虑同步带张紧方式，如果安装空间足够则可以添加辅助张紧轮；如果安装空间较小，可以考虑在同步带轮安装结构上设计调整单元，用于调整带轮中心距，并定期维护保养时检查是否松动即可。
