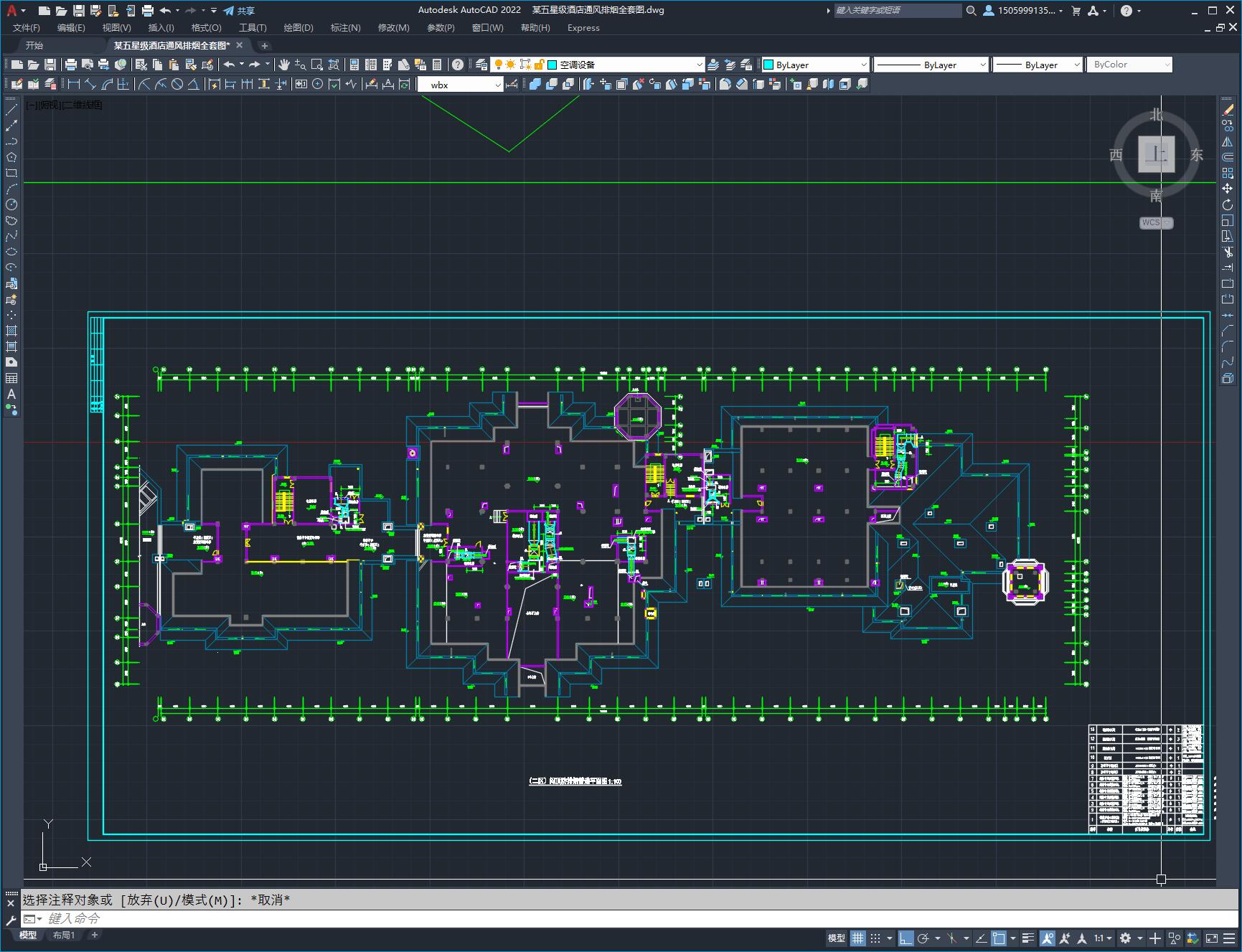

某五星级酒店通风排烟全套图（ID:1263305）

机械设备 / 非标机械 / 某五星级酒店通风排烟全套图

©非原创

105

平面图

文件列表

#	文件名称	文件大小
1	17138402425243.zip	5.08M
2	某五星级酒店通风排烟全套图.dwg	6.22M

此图纸下载需要50金币

立即下载

发布者

辛奇迹

创作: 2477

粉丝: 9

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：5.2M

所需金币：50

上传时间：2024-04-23 10:44:07

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

图纸简介

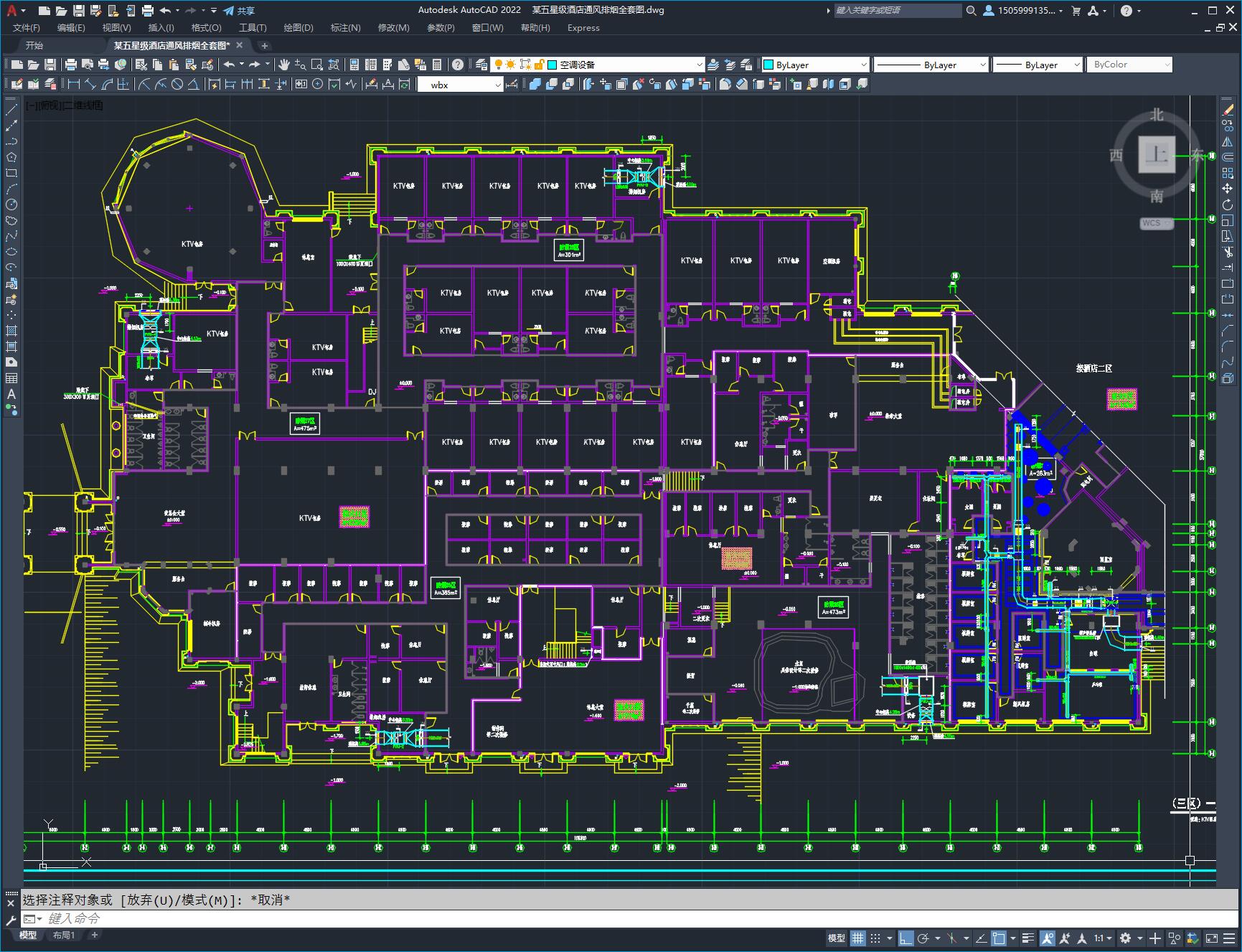

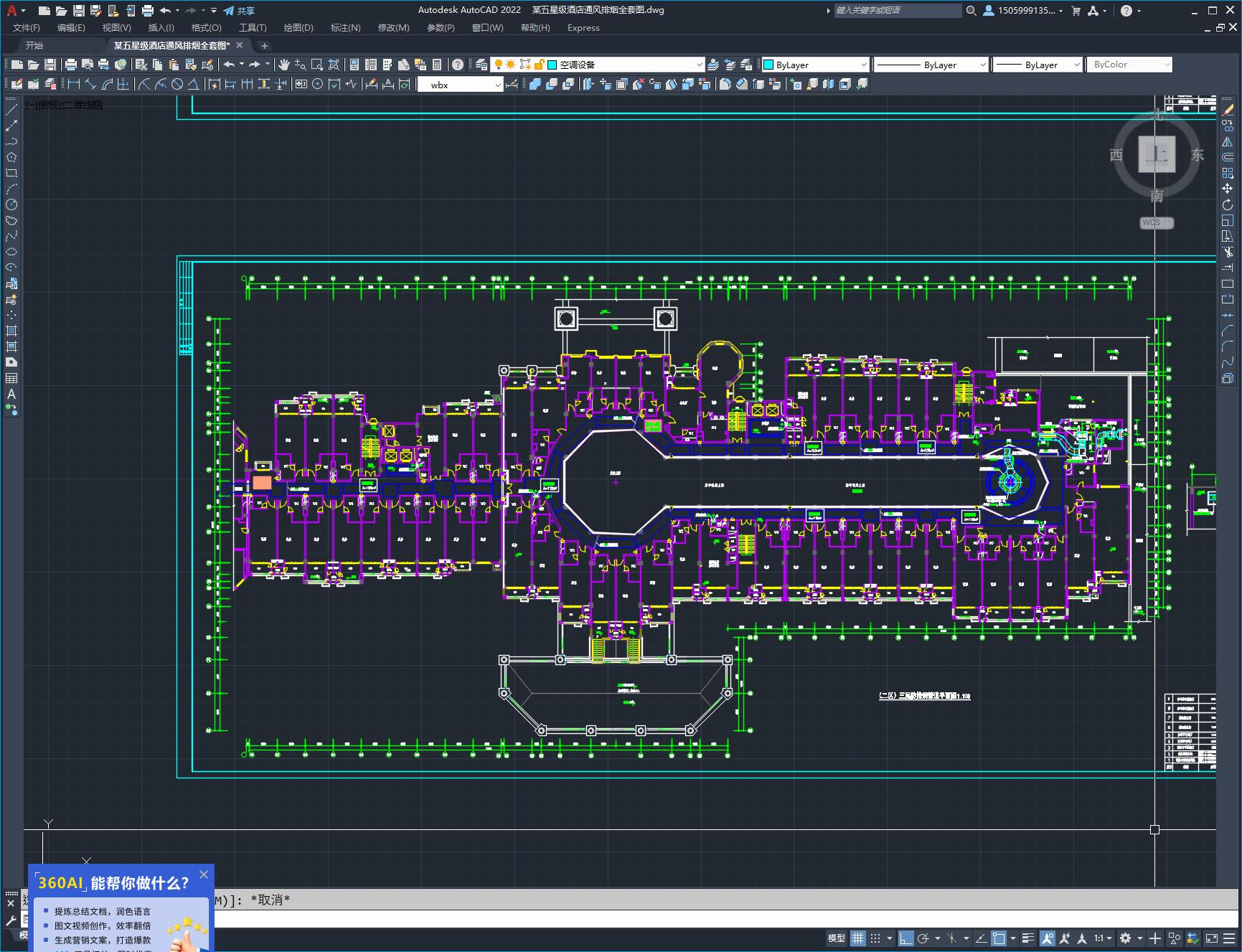

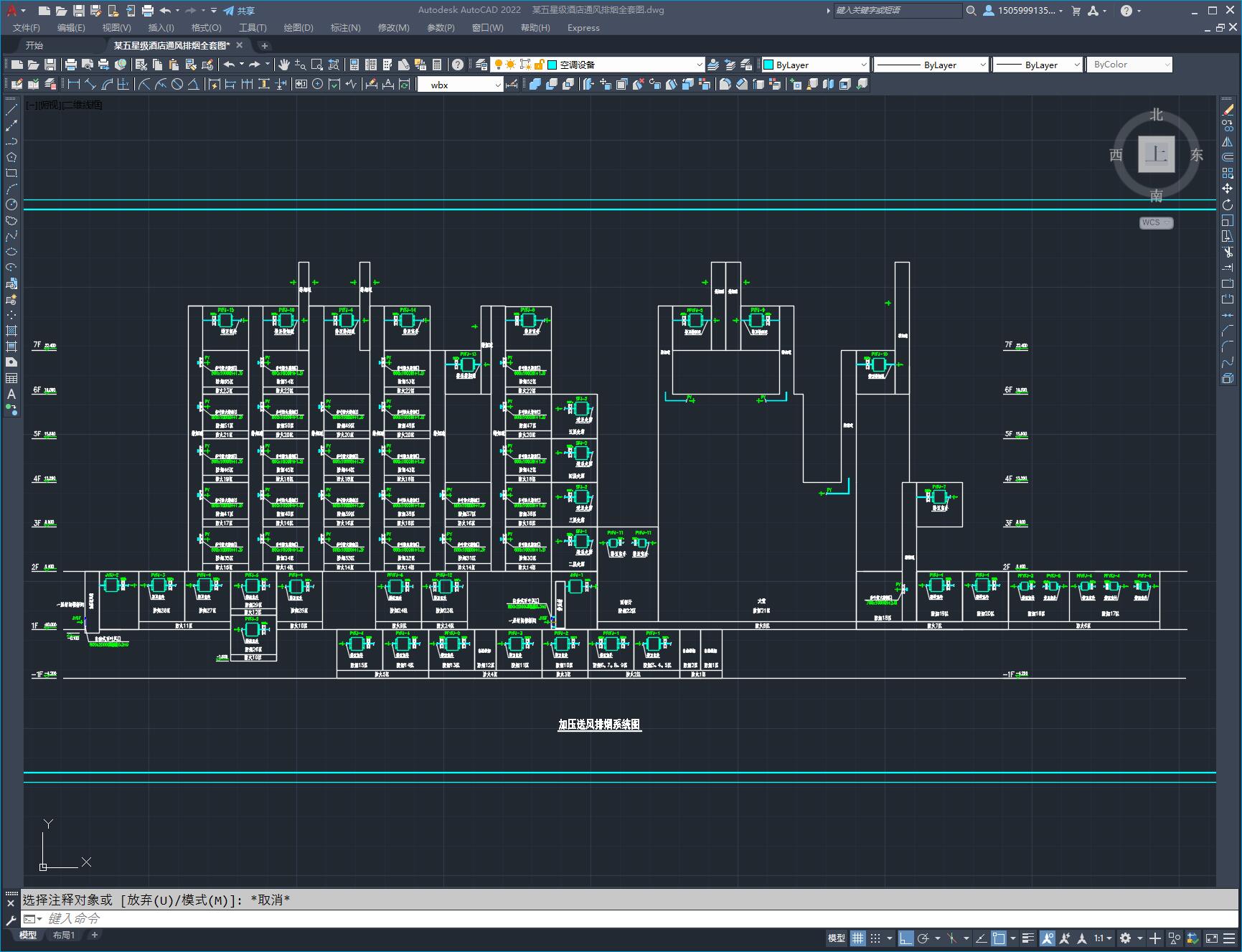

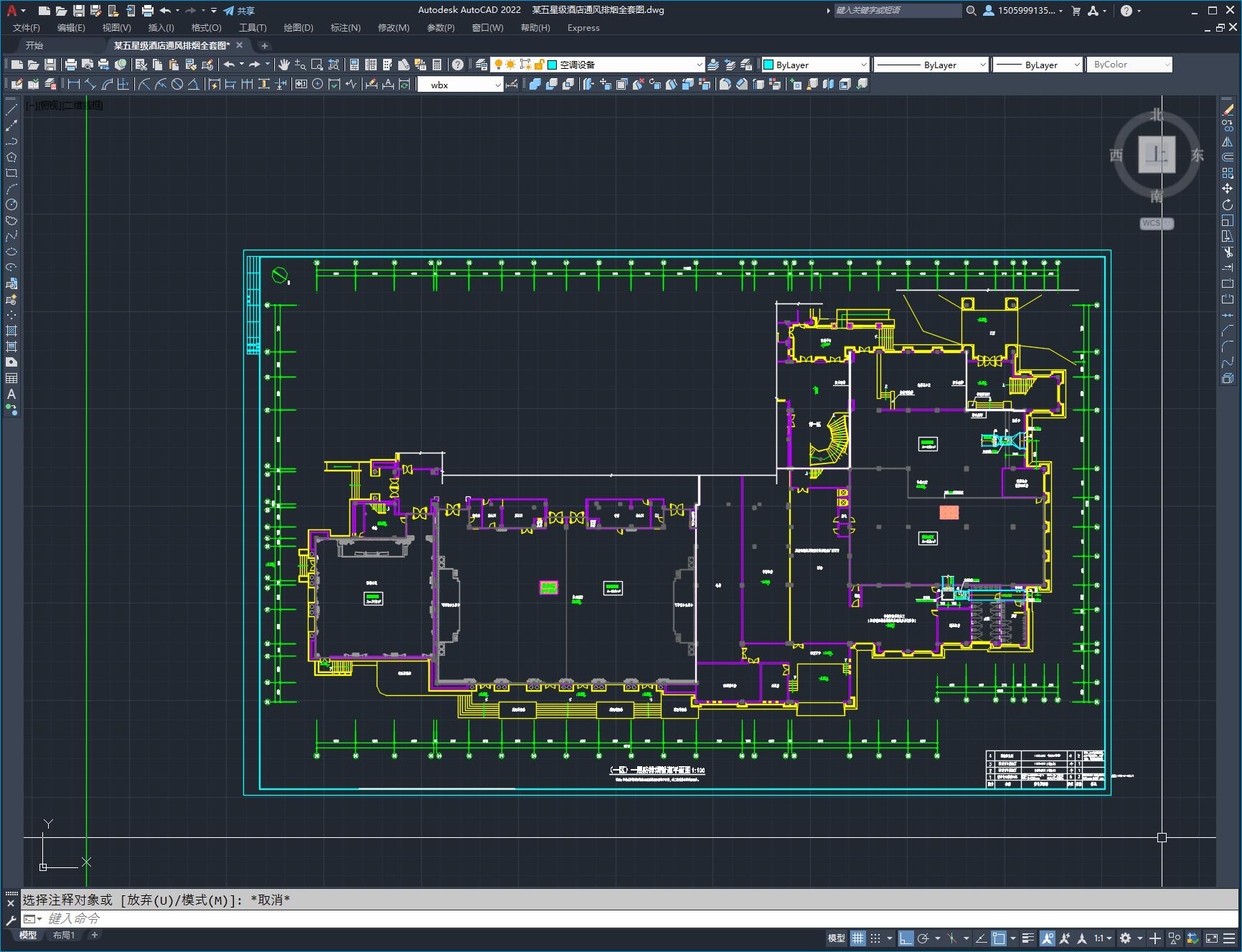

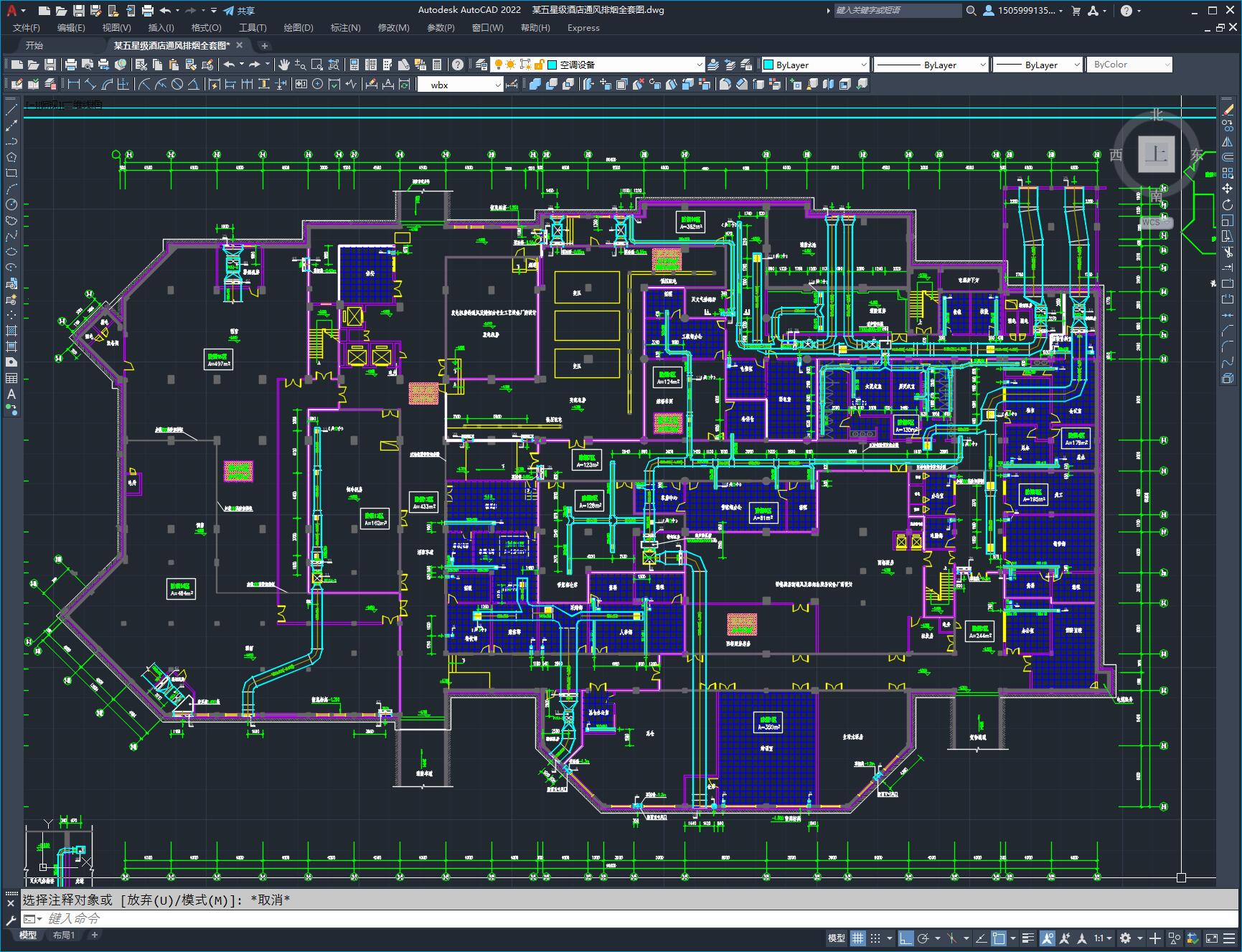

本建筑共七层，地上六层，地下一层。建筑总面积54031m!，总高22.4米,属一类公共建筑。　　本工程一区二层内走道和三区二层及其以上内走道的可开启外窗面积均大于该走道面积的2%，采用自然排烟方式进行排烟。根据防火分区划分防烟分区（由挡烟垂壁作防烟分隔），设置机械排烟系统，每层均设有电动排烟风口。　　中庭设置机械排烟系统，其排烟量按其体积的6次/h换气计算，排烟风机入口设280c防火阀，当烟温达到280c时，防火阀关闭，联锁排烟风机停止运行。
