WNS1.0-1.0- Q燃气蒸汽锅炉1T含CAD图纸+说明书（ID:1278559）
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|

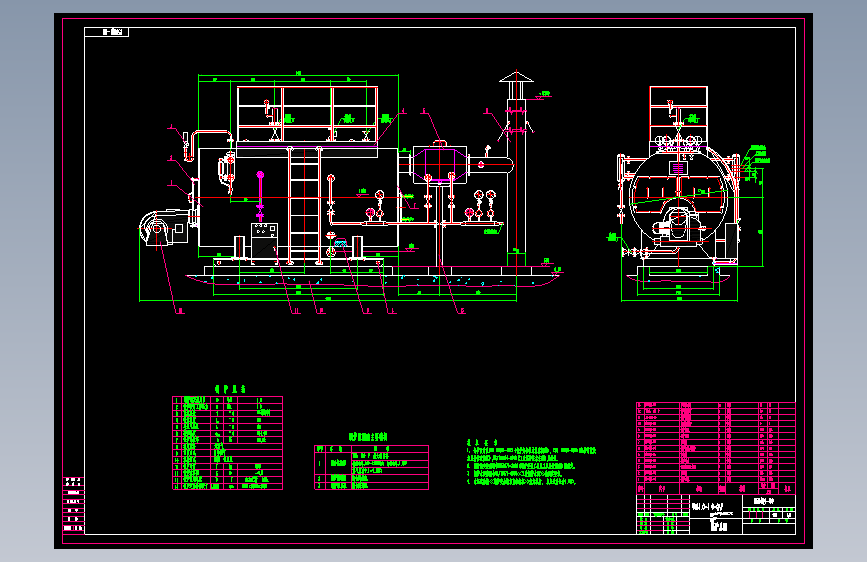

| 1 | 1504Q1-00总图WNS1.0-1.0-Q.dwg | 515.97K |

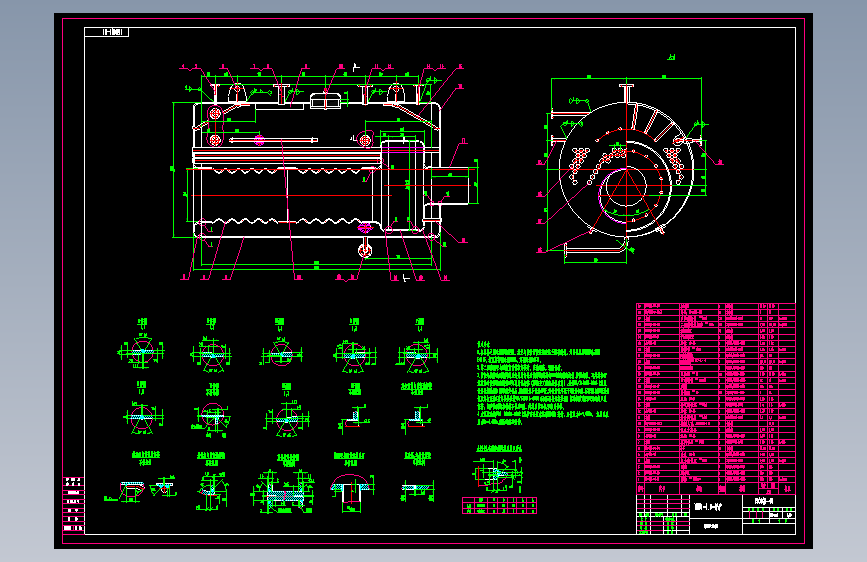

| 2 | 1504Q1-01-00（锅炉本体）.dwg | 280.94K |
| 3 | 1504Q1-01-01（筒体）.dwg | 117.50K |
| 4 | 1504Q1-01-03（前管板）.dwg | 104.78K |
| 5 | 1504Q1-01-05（汽水分离装置）.dwg | 100.31K |
| 6 | 1504Q1-01-07（后管板）.dwg | 105.78K |
| 7 | 1504Q1-01-2（组合炉胆）.dwg | 105.78K |
| 8 | 1504Q1-02-0（前烟箱）.dwg | 160.34K |
| 9 | 1504Q1-02-3-0（前烟箱门）.dwg | 128.19K |
| 10 | 1504Q1-05-00（节能器本体）.dwg | 313.75K |
| 11 | 1504Q1-05-0（节能器总图）.dwg | 113.16K |
| 12 | 1504Q1-07-2防爆装置）.dwg | 121.97K |
| 13 | 1504Q1-07-3（后烟箱门）.dwg | 107.03K |
| 14 | 1504Q1-10（基础条件图）.dwg | 109.03K |
| 15 | 1504Q1-5-8翅片管.dwg | 248.16K |
| 16 | 17140362281983.zip | 1.88M |
| 17 | WNS1.0-1.0-Q蒸汽锅炉设计说明.doc | 49.00K |
| 18 | WNS1.0蒸汽锅炉铭牌GL15-012.doc | 29.50K |
此图纸下载需要50金币
立即下载
发布者
懵懂的帽子
创作: 15797
粉丝: 138
加入时间：2023-06-06
模型信息
图纸格式：dwg
文件大小：1.92M
所需金币：50
上传时间：2024-04-25 17:10:29
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
