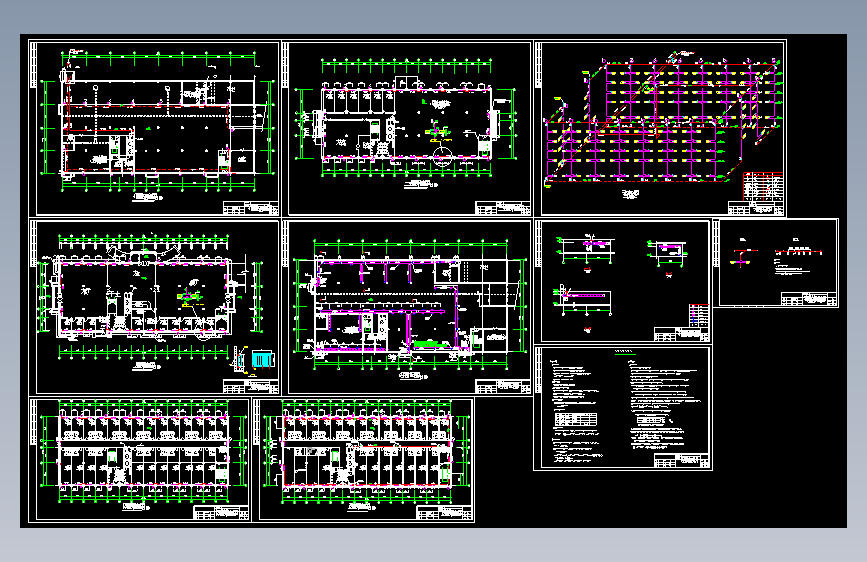

综合大楼采暖工程设计图（ID:1293758）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17141754393905.zip | 657.13K |
| 2 | 综合大楼采暖工程设计图.dwg | 741.31K |
此图纸下载需要55金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：672.9KB
所需金币：55
上传时间：2024-04-27 07:50:39
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
标签
图纸简介
本建筑采暖热负荷为：一层：110KW，二、三层：90KW，四五层85KW；总负荷为460KW；本系统中采用闭式机械循环.同程式系统.供水干管、回水干管接室外供热管网；供回水温度为95°C和70°C；压力0.35MPa~0.45MPa；采暖系统中采用单管垂直顺利上供下回式；各房间通过供暖三通调节阀进行温度的调节。
