西安某酒店附属楼空调施工图（ID:1293760）

数码电器 / 家用电器 / 西安某酒店附属楼空调施工图

©非原创

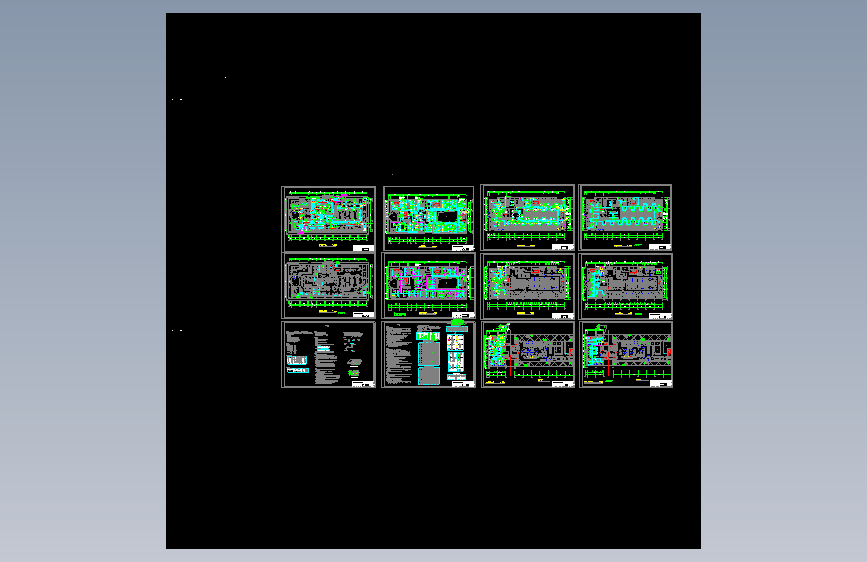

平面图

文件列表

#	文件名称	文件大小
1	1714175975539.zip	3.78M
2	西安某酒店附属楼空调施工图.dwg	4.21M

此图纸下载需要60金币

立即下载

发布者

辛奇迹

创作: 2432

粉丝: 5

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：3.87M

所需金币：60

上传时间：2024-04-27 07:59:38

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

图纸简介

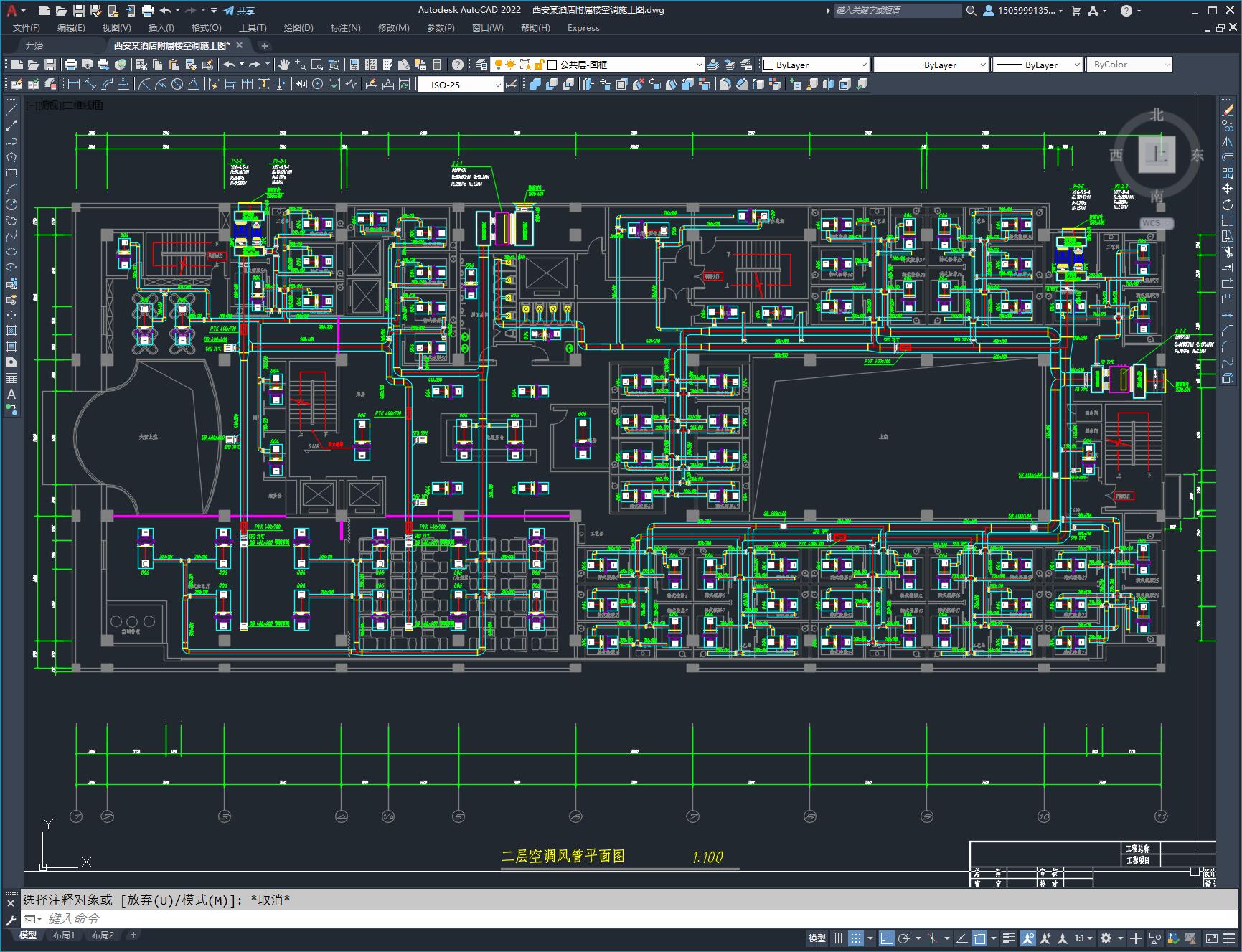

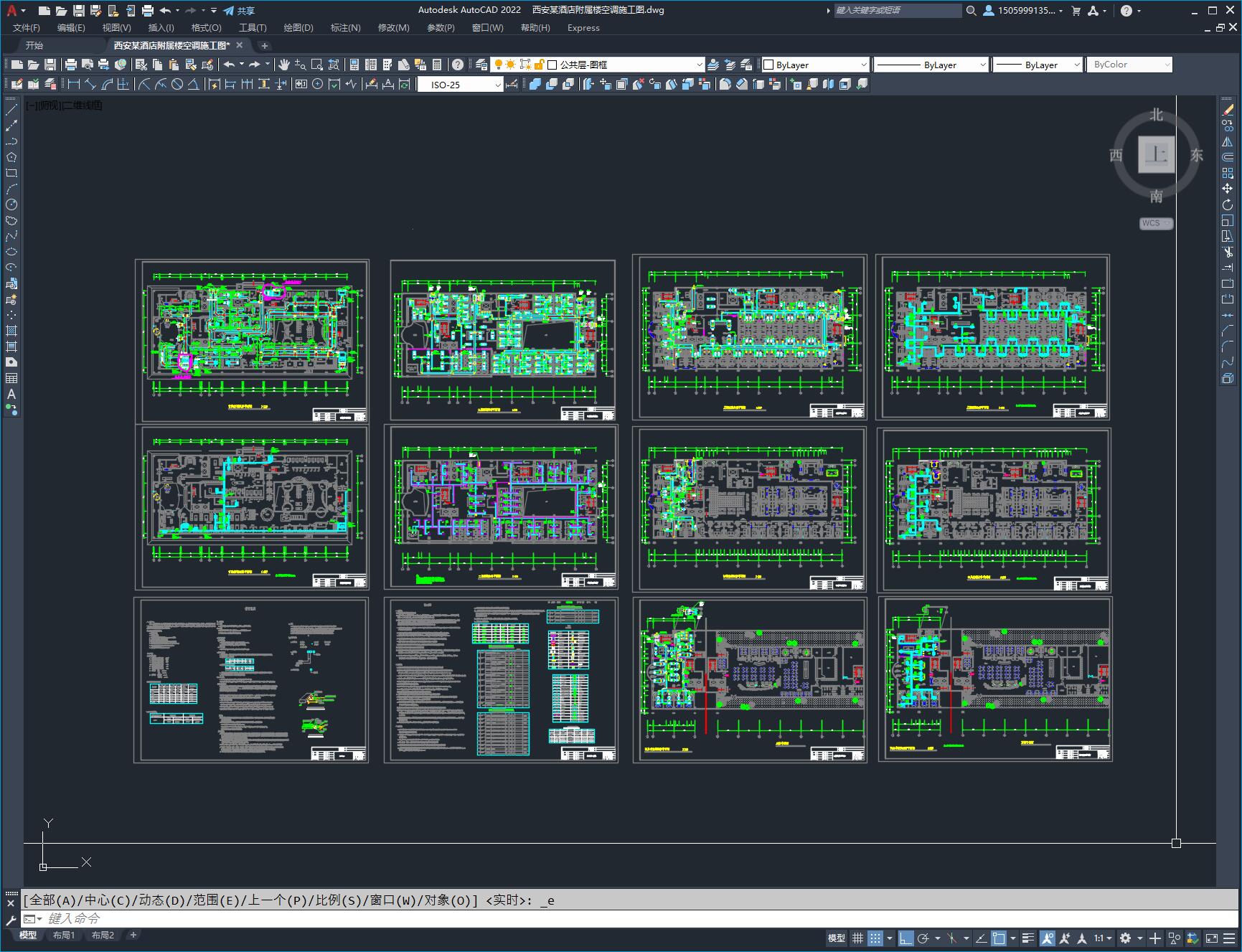

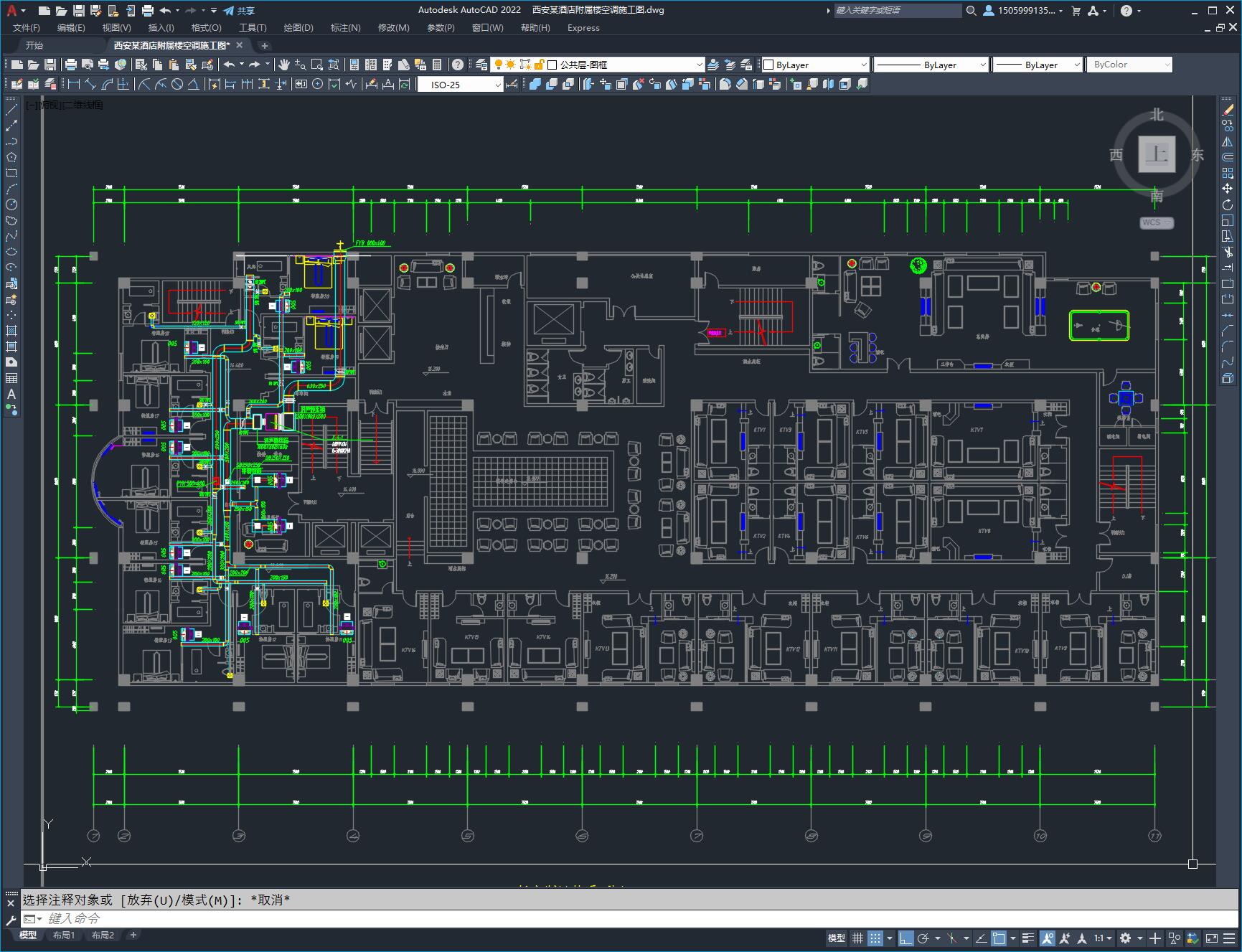

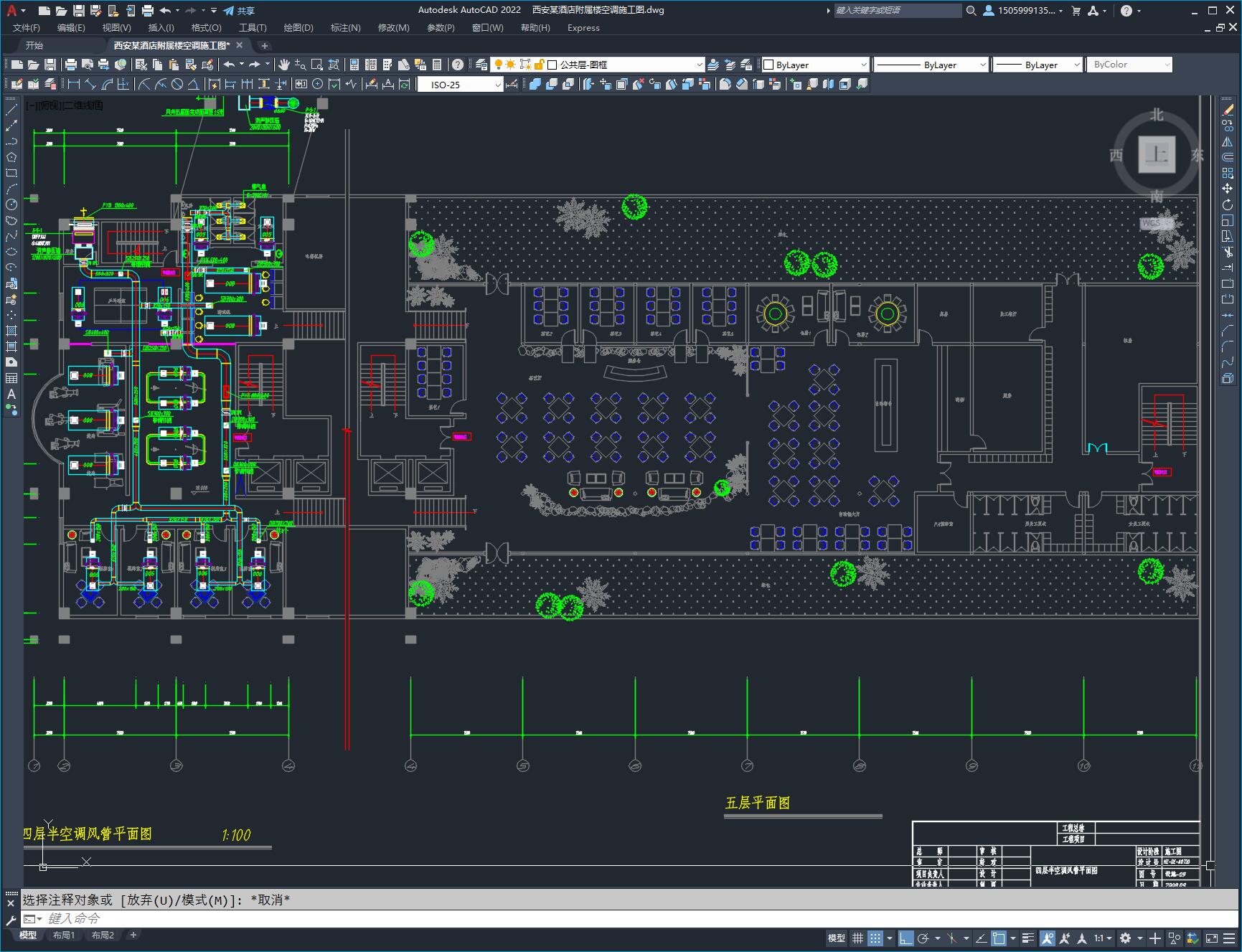

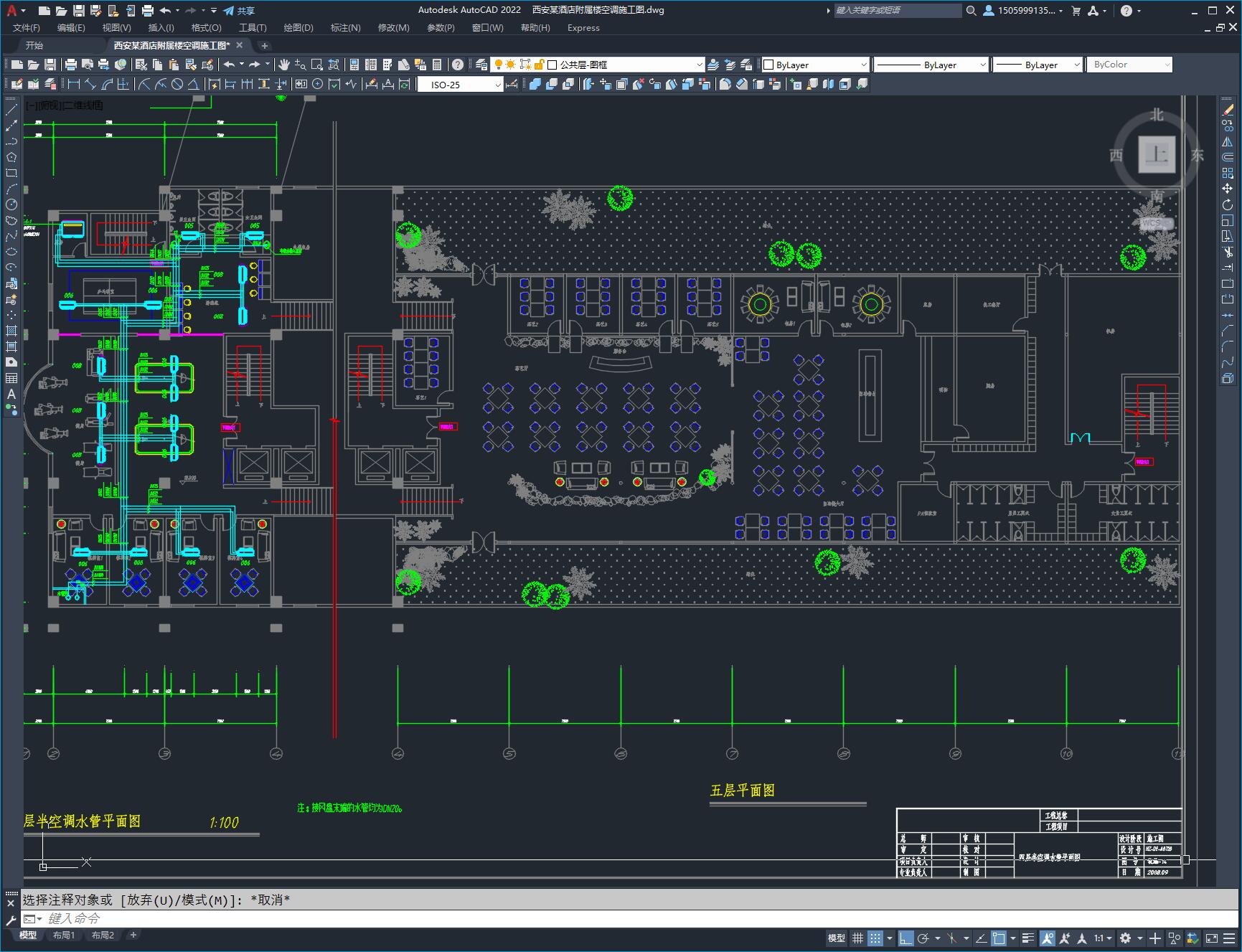

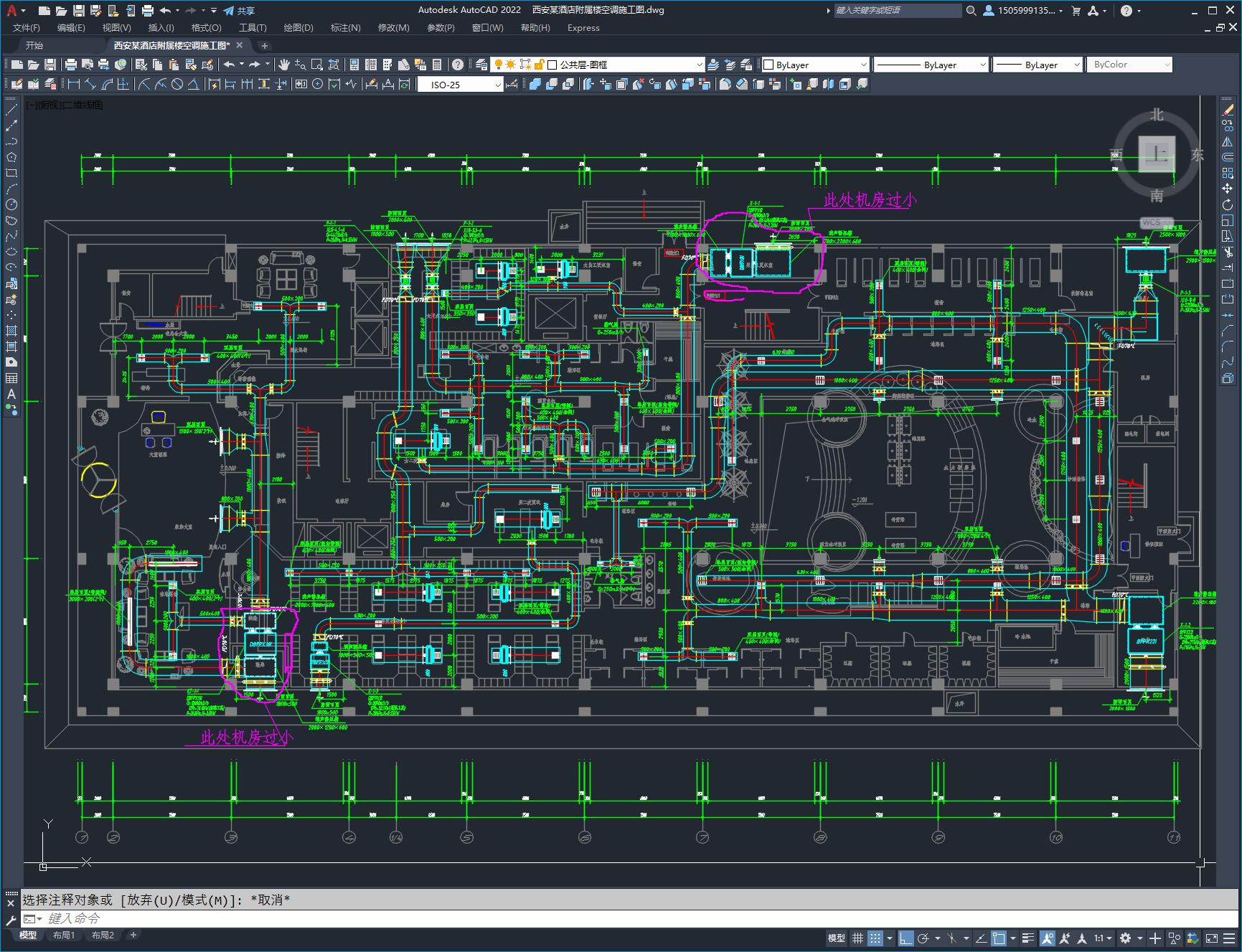

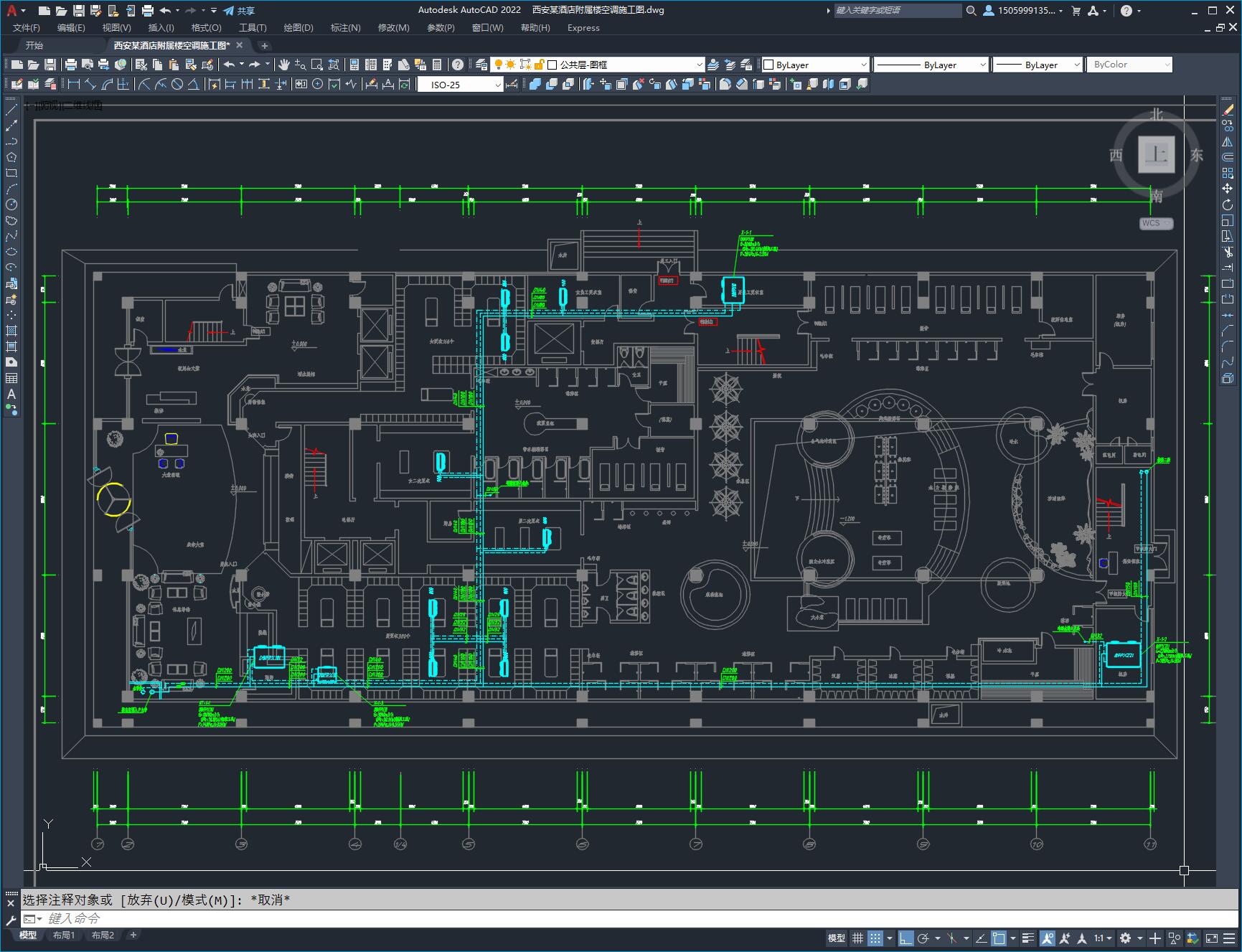

西安XXX酒店附属钻石加工中心楼(桑拿娱乐)地上部分共5层,局部4层,建筑高度为21.6米。该桑拿娱乐楼总建筑面积约一万平方米。该建筑由结构自然分成一区、二区。首层功能为桑拿、娱乐,二~五层功能为休闲、办公、健身场所。一区首层、二层层高5.4米,三~四层、四层夹层层高均为3.6米，二区层高均为5.4米。本次设计的范围包括建筑的空调、通风、排烟等内容。　　热源由酒店锅炉房统一提供，总热量为640KW，供回水温度为60/50°C系统首层~五层采用两管系统，立管异程，水平异程系统。建筑中层高较高，面积较大的区域，均采用全空气系统；需要独立控制且面积较小的区域采用了风机盘管加新风的系统。采用顶送或侧
