路锥收放机（ID:1326870）

机械设备 / 非标机械 / 路锥收放机

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17147264598638.rar	208.14M
2	003pointfaded.p2s	1.07K
3	33factory.p2s	1.08K
4	3pointbeige.hdr	5.31M
5	color.p2m	265B
6	darkurban.png	1.80M
7	industrial.hdr	6.36M
8	reflectiveshadowfloor.p2m	159B
9	shadowfloor.p2m	159B
10	softbox.png	69.18K
11	一摞路锥.SLDASM	105.82K
12	上托辊.SLDPRT	65.84K
13	丝杆.SLDPRT	58.61K
14	丝杆导轨固定板.SLDPRT	86.73K
15	丝杆支撑座1.SLDPRT	115.71K
16	丝杆滑块.SLDPRT	73.77K
17	伺服电机.SLDPRT	551.30K
18	后滚筒支架.SLDPRT	116.47K
19	地脚.SLDPRT	53.39K
20	垫片.SLDPRT	98.09K
21	小螺杆.SLDPRT	69.34K
22	小螺母.SLDPRT	73.45K
23	手爪安装盘.SLDPRT	209.89K
24	手爪装配体.SLDASM	360.59K
25	拨动机构安装板.SLDPRT	52.51K
26	拨杆1.SLDPRT	58.42K
27	拨杆2.SLDPRT	58.45K
28	拨杆伺服电机.SLDPRT	176.40K
29	拨杆安装块.SLDPRT	84.75K
30	收集口安装板.SLDPRT	71.27K
31	收集口横杆.SLDPRT	79.58K
32	收集口立杆.SLDPRT	78.73K
33	机械手.SLDPRT	56.28M
34	机械手臂.SLDASM	15.00M
35	柔性联轴器.SLDPRT	362.47K
36	柔性联轴器2.SLDPRT	335.78K
37	气缸缸体.SLDPRT	70.26K
38	气缸轴.SLDPRT	65.93K
39	滑块.SLDPRT	88.36K
40	滚筒.SLDPRT	72.56K
41	滚筒支架.SLDPRT	67.53K
42	电机安装支架.SLDPRT	111.91K
43	直线导轨.SLDPRT	136.40K
44	螺母1.SLDPRT	70.54K
45	装配体1.SLDASM	37.83K
46	装配体2.SLDASM	18.09M
47	装配体4.SLDASM	12.99M
48	装配体5.SLDASM	156.27K
49	装配体7.SLDASM	79.75K
50	货车.SLDPRT	178.04K
51	路径1.SLDPRT	44.44K
52	路锥.SLDPRT	123.10K
53	路锥分离装配.SLDASM	108.46K
54	路锥收放机总装.SLDASM	19.51M
55	路锥收放机总装.STEP	68.88M
56	路锥收集口.SLDPRT	144.84K
57	路锥收集装置.SLDASM	116.05K
58	路锥横向拨动部分.SLDASM	937.74K
59	车.SLDPRT	855.17K
60	输入1.SLDPRT	545.08K
61	输入10.SLDPRT	110.32K
62	输入100.SLDPRT	99.06K
63	输入101.SLDPRT	112.71K
64	输入102.SLDPRT	89.56K
65	输入103.SLDPRT	1.43M
66	输入104.SLDPRT	99.78K
67	输入105.SLDPRT	98.72K
68	输入106.SLDPRT	158.83K
69	输入107.SLDPRT	527.86K
70	输入108.SLDPRT	148.61K
71	输入109.SLDPRT	101.80K
72	输入11.SLDPRT	285.34K
73	输入110.SLDPRT	109.38K
74	输入111.SLDPRT	172.69K
75	输入112.SLDPRT	177.52K
76	输入113.SLDPRT	127.83K
77	输入114.SLDPRT	176.73K
78	输入115.SLDPRT	704.30K
79	输入116.SLDPRT	128.39K
80	输入117.SLDPRT	107.63K
81	输入118.SLDPRT	193.38K
82	输入119.SLDPRT	270.74K
83	输入12.SLDPRT	427.13K
84	输入120.SLDPRT	208.16K
85	输入121.SLDPRT	89.03K
86	输入123.SLDPRT	1.50M
87	输入124.SLDPRT	113.82K
88	输入125.SLDPRT	178.06K
89	输入126.SLDPRT	531.39K
90	输入127.SLDPRT	108.54K
91	输入128.SLDPRT	88.78K
92	输入129.SLDPRT	122.63K
93	输入13.SLDPRT	779.16K
94	输入130.SLDPRT	303.77K
95	输入131.SLDPRT	126.09K
96	输入132.SLDPRT	261.47K
97	输入133.SLDPRT	104.62K
98	输入134.SLDPRT	175.98K
99	输入135.SLDPRT	91.59K
100	输入136.SLDPRT	112.10K
101	输入137.SLDPRT	1.64M
102	输入138.SLDPRT	9.50M
103	输入139.SLDPRT	279.80K
104	输入14.SLDPRT	136.46K
105	输入140.SLDPRT	127.96K
106	输入141.SLDPRT	176.50K
107	输入142.SLDPRT	117.21K
108	输入143.SLDPRT	107.76K
109	输入15.SLDPRT	907.93K
110	输入16.SLDPRT	171.53K
111	输入17.SLDPRT	212.54K
112	输入18.SLDPRT	110.30K
113	输入19.SLDPRT	204.59K
114	输入2.SLDPRT	906.11K
115	输入20.SLDPRT	99.44K
116	输入21.SLDPRT	88.67K
117	输入22.SLDPRT	1.22M
118	输入23.SLDPRT	457.65K
119	输入24.SLDPRT	145.89K
120	输入25.SLDPRT	595.57K
121	输入26.SLDPRT	139.41K
122	输入27.SLDPRT	177.23K
123	输入28.SLDPRT	1.01M
124	输入29.SLDPRT	137.06K
125	输入3.SLDPRT	411.34K
126	输入30.SLDPRT	389.73K
127	输入31.SLDPRT	88.96K
128	输入32.SLDPRT	141.13K
129	输入33.SLDPRT	294.07K
130	输入34.SLDPRT	88.28K
131	输入35.SLDPRT	225.49K
132	输入36.SLDPRT	284.52K
133	输入37.SLDPRT	155.96K
134	输入38.SLDPRT	269.43K
135	输入39.SLDPRT	113.22K
136	输入40.SLDPRT	750.50K
137	输入41.SLDPRT	158.05K
138	输入42.SLDPRT	327.64K
139	输入43.SLDPRT	87.74K
140	输入44.SLDPRT	346.46K
141	输入45.SLDPRT	783.51K
142	输入46.SLDPRT	359.88K
143	输入47.SLDPRT	1007.13K
144	输入48.SLDPRT	155.32K
145	输入49.SLDPRT	91.75K
146	输入5.SLDPRT	1.61M
147	输入50.SLDPRT	1.25M
148	输入51.SLDPRT	571.20K
149	输入52.SLDPRT	122.27K
150	输入53.SLDPRT	291.80K
151	输入54.SLDPRT	648.96K
152	输入55.SLDPRT	1.32M
153	输入56.SLDPRT	412.13K
154	输入57.SLDPRT	300.04K
155	输入58.SLDPRT	201.69K
156	输入59.SLDPRT	673.38K
157	输入6.SLDPRT	126.54K
158	输入60.SLDPRT	117.81K
159	输入61.SLDPRT	215.19K
160	输入62.SLDPRT	437.45K
161	输入63.SLDPRT	110.43K
162	输入64.SLDPRT	109.95K
163	输入65.SLDPRT	89.83K
164	输入66.SLDPRT	804.98K
165	输入67.SLDPRT	1.31M
166	输入68.SLDPRT	150.10K
167	输入69.SLDPRT	105.84K
168	输入7.SLDPRT	269.72K
169	输入70.SLDPRT	88.23K
170	输入71.SLDPRT	432.54K
171	输入72.SLDPRT	1.17M
172	输入73.SLDPRT	867.07K
173	输入74.SLDPRT	206.88K
174	输入75.SLDPRT	144.36K
175	输入76.SLDPRT	1.31M
176	输入77.SLDPRT	239.40K
177	输入78.SLDPRT	686.24K
178	输入79.SLDPRT	106.98K
179	输入8.SLDPRT	107.89K
180	输入80.SLDPRT	161.56K
181	输入81.SLDPRT	216.99K
182	输入82.SLDPRT	109.20K
183	输入83.SLDPRT	304.95K
184	输入84.SLDPRT	1.39M
185	输入85.SLDPRT	286.74K
186	输入86.SLDPRT	108.60K
187	输入87.SLDPRT	432.82K
188	输入88.SLDPRT	212.21K
189	输入89.SLDPRT	217.26K
190	输入9.SLDPRT	932.44K
191	输入90.SLDPRT	167.19K
192	输入91.SLDPRT	1.05M
193	输入92.SLDPRT	211.25K
194	输入93.SLDPRT	129.34K
195	输入94.SLDPRT	1.56M
196	输入95.SLDPRT	218.07K
197	输入96.SLDPRT	168.72K
198	输入97.SLDPRT	87.81K
199	输入98.SLDPRT	90.70K
200	输入99.SLDPRT	147.11K
201	输送机.SLDASM	356.31K
202	输送机.SLDDRW	104.26K
203	输送机挡板.SLDPRT	52.15K
204	输送机挡板2.SLDPRT	67.17K
205	输送机机架-杆1.SLDPRT	65.97K
206	输送机机架-杆2.SLDPRT	66.42K
207	输送机机架-立柱.SLDPRT	68.57K
208	输送机机架-立柱2.SLDPRT	79.51K
209	输送皮带.SLDPRT	110.16K
210	零件1.SLDPRT	81.63K
211	零件2.SLDPRT	82.08K
212	零件4.SLDPRT	106.40K

此图纸下载需要80金币

立即下载

发布者

机械小粤

创作: 905

粉丝: 94

加入时间：2023-06-17

私信

关注

模型信息

图纸格式：sldasm,sldprt,step,slddrw

文件大小：213.14M

所需金币：80

上传时间：2024-05-03 16:55:45

是否可编辑：可修改，不包括参数

版本：SOLIDWORKS

标签

图纸简介

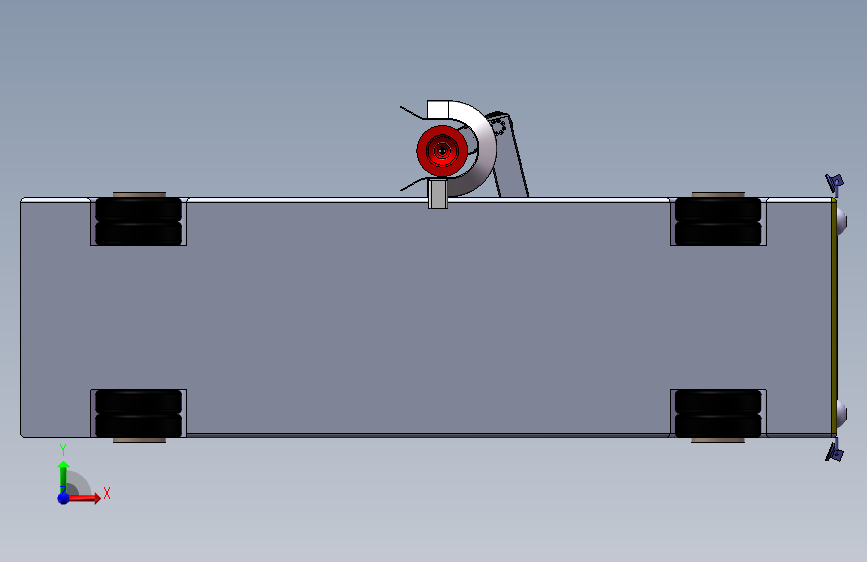

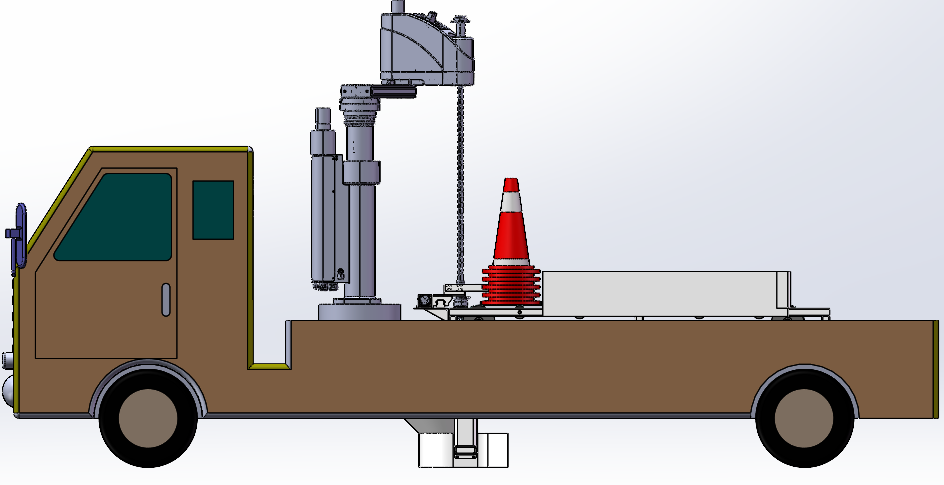

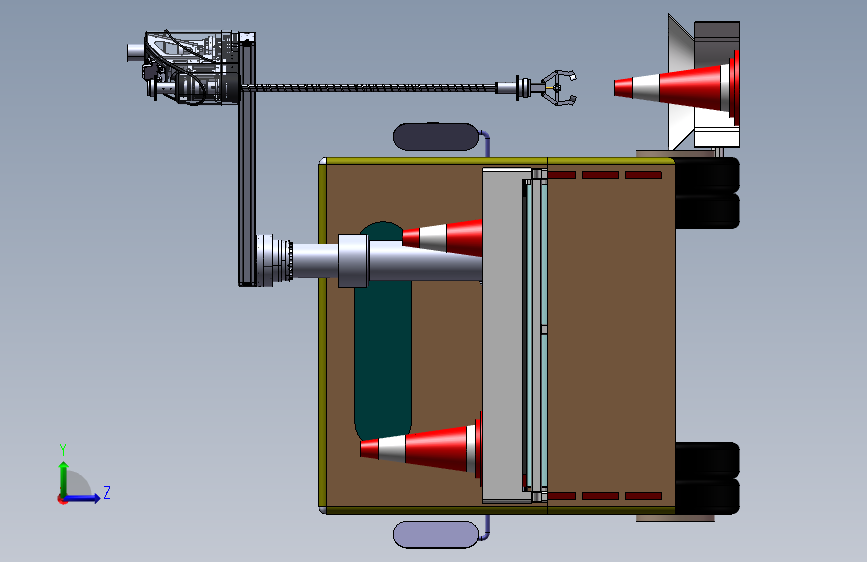

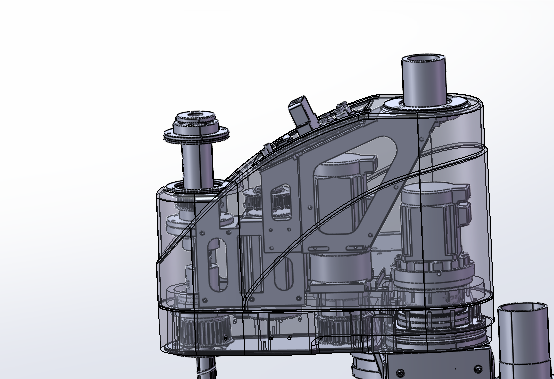

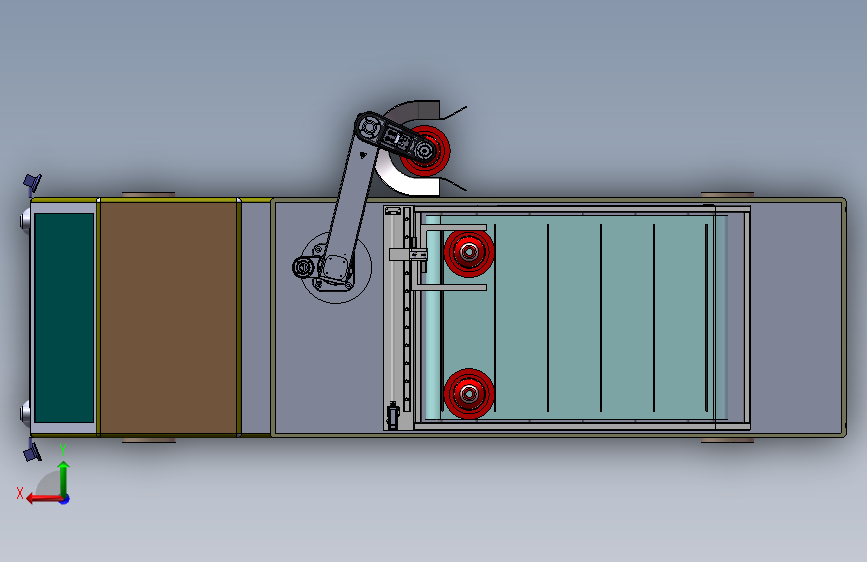

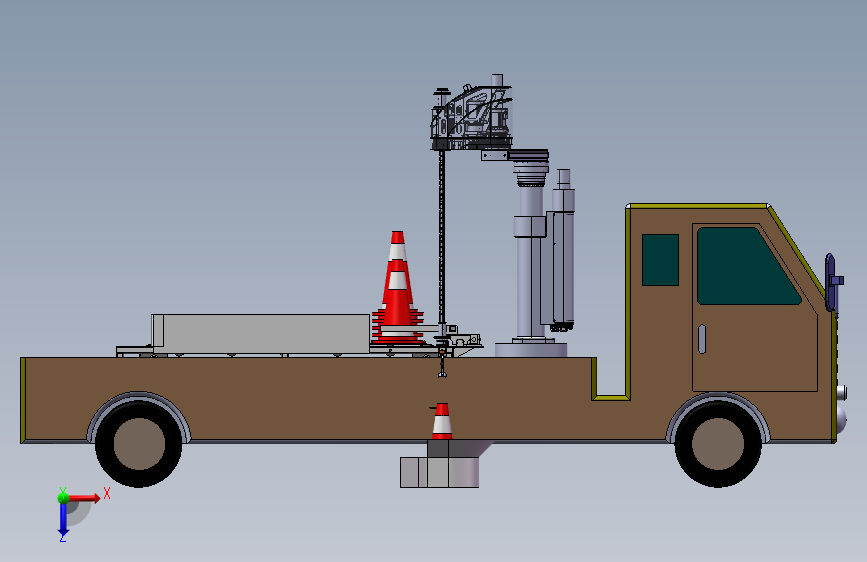

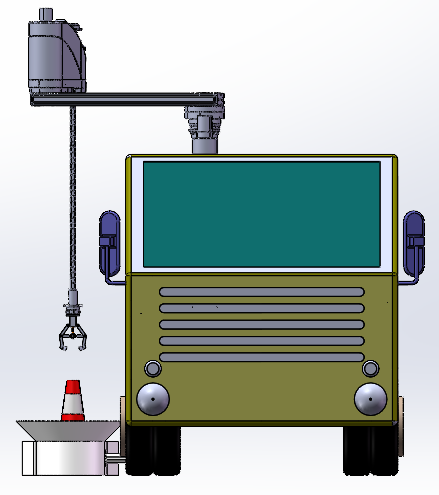

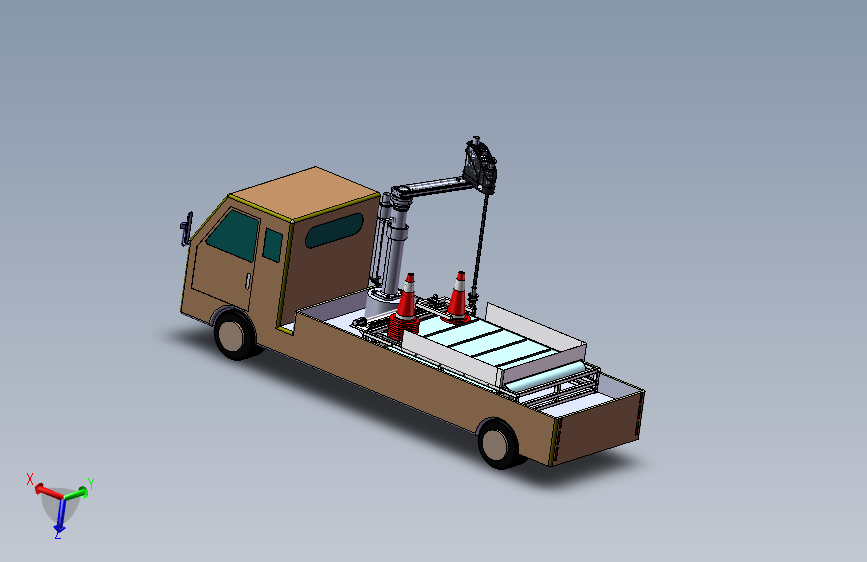

本文介绍了一款车载式交通锥自动摆放及回收装置。交通锥自动收放机包括皮带输送机构，横向拨推机构，旋转提升机构以及交通锥收集机构四个部分。之前国内交通锥的摆放及回收还一直处于人工作业，这台机器可以做到全自动收放交通锥，仅需要一个人就可以完成摆放和回收等所有操作。本次设计采用的机构结构简单，效率高，且易于维修及保养，能减少公路施工人员的工作量，大大提升公路施工的作业效率。该模型为sw2024版本包含stp通用文件
