某商场综合楼空调图（ID:1333341）
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17149539292455.zip | 13.41M |
| 2 | 6防排烟系统原理图57.dwg | 399.97K |
| 3 | 7防排烟系统原理图58.dwg | 458.03K |

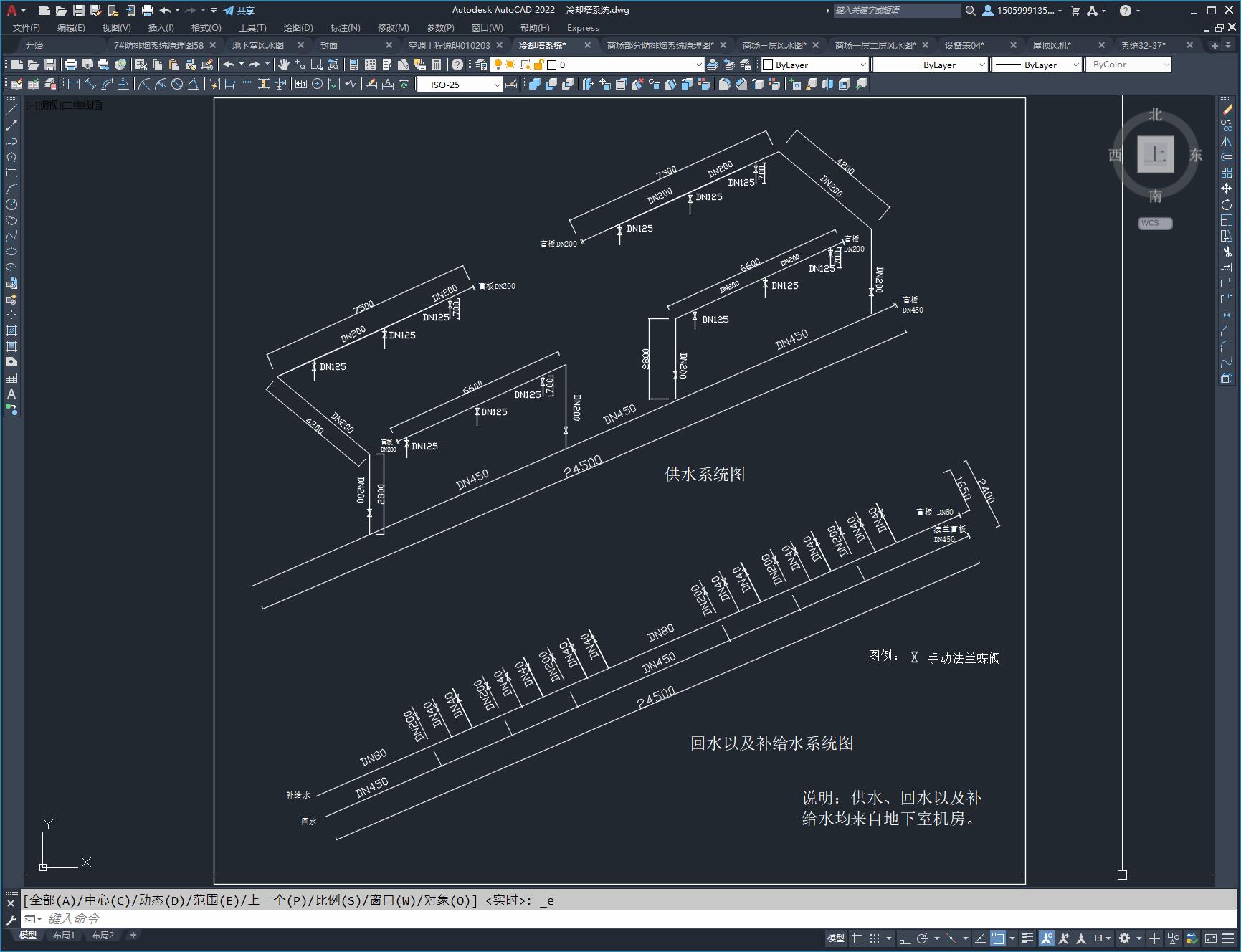

| 4 | 冷却塔系统.dwg | 232.50K |

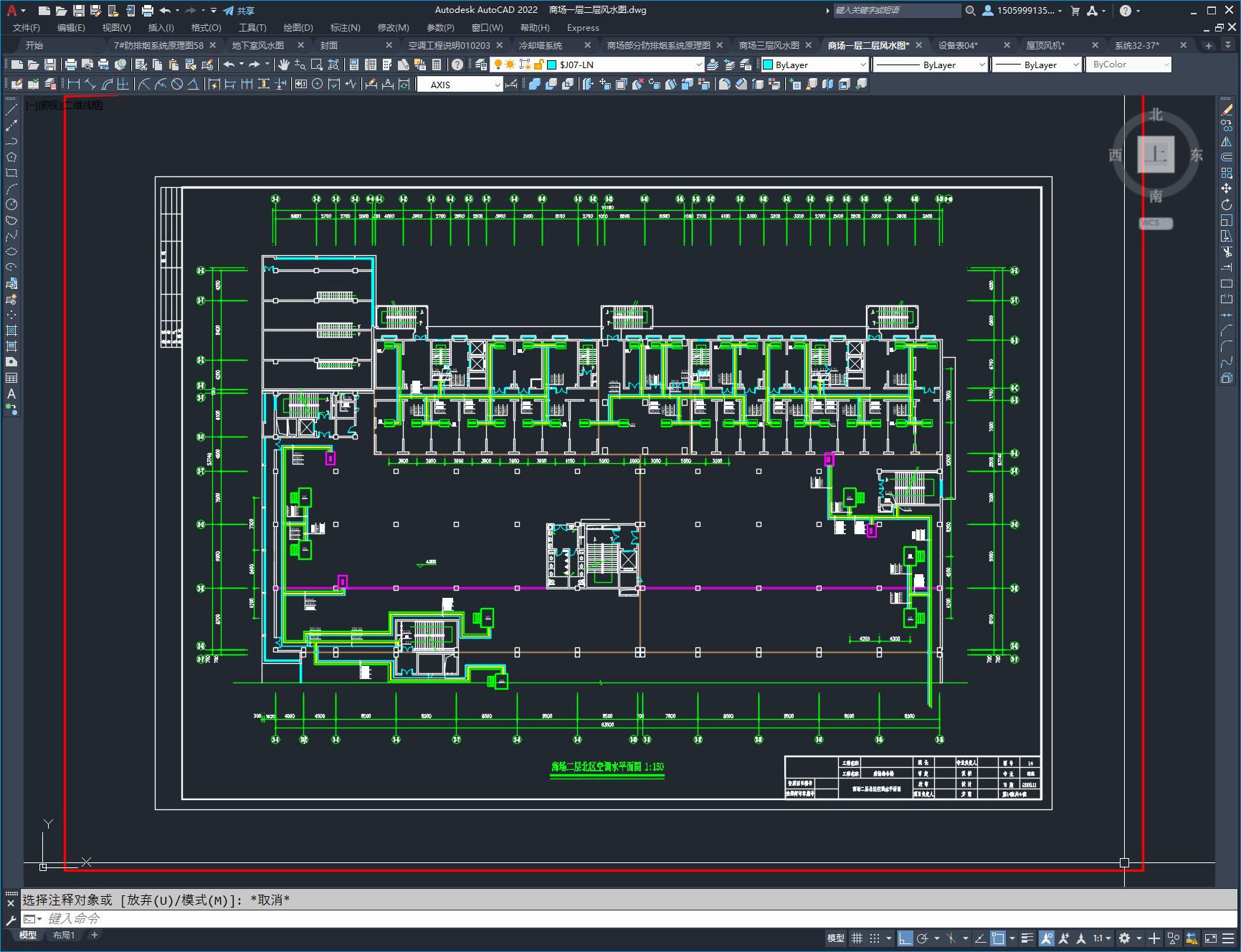

| 5 | 商场一层二层风水图.dwg | 4.81M |

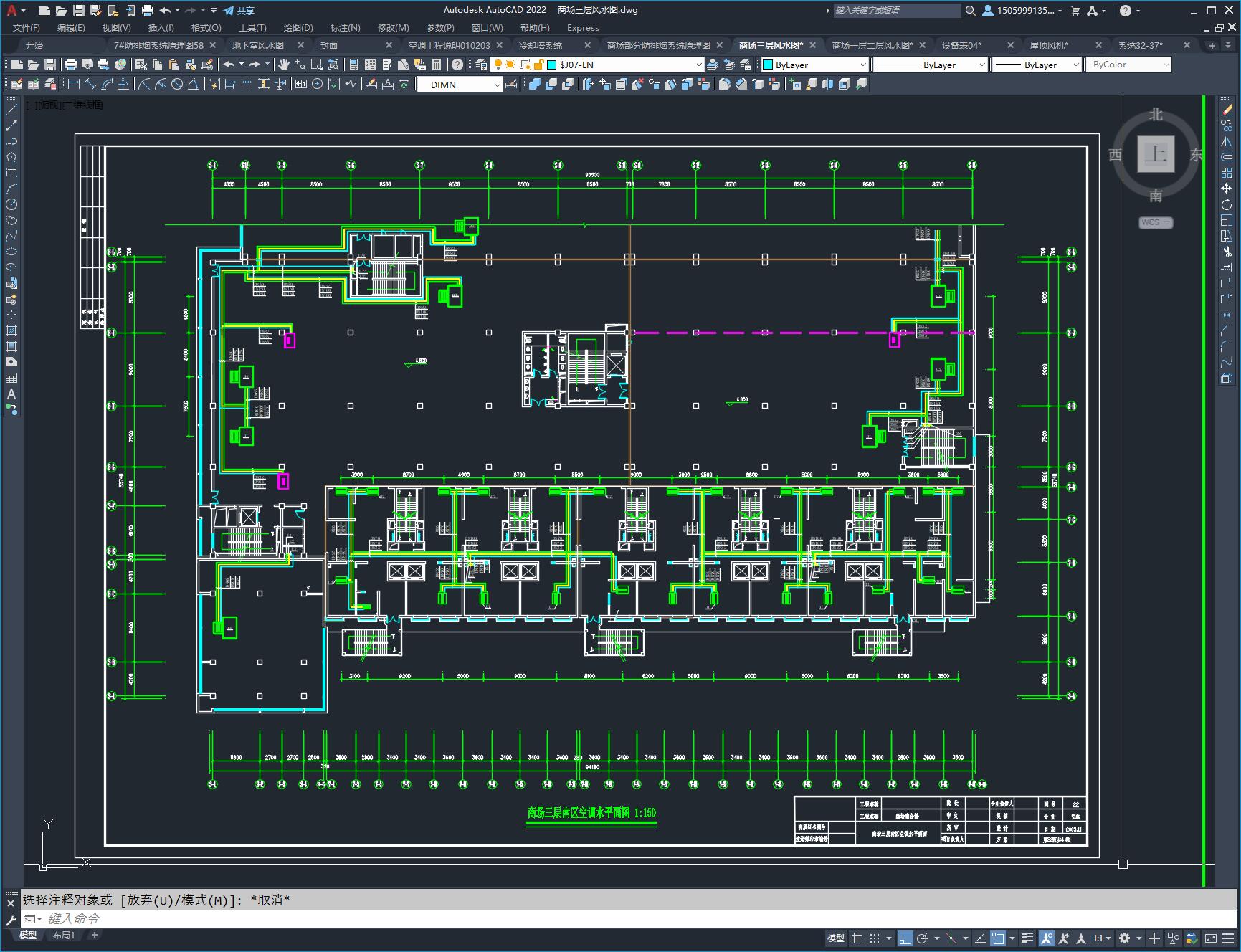

| 6 | 商场三层风水图.dwg | 2.97M |

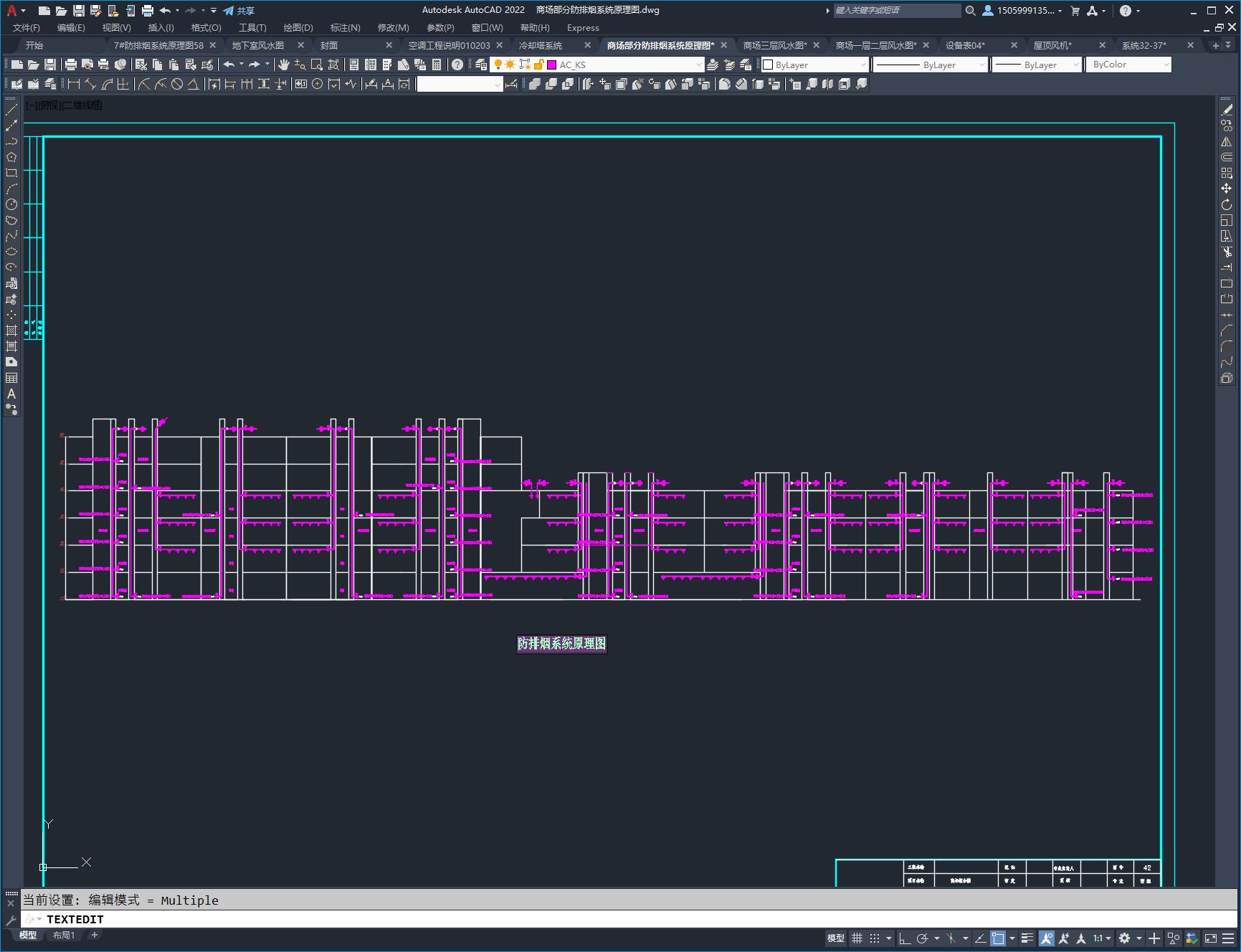

| 7 | 商场部分防排烟系统原理图.dwg | 423.94K |

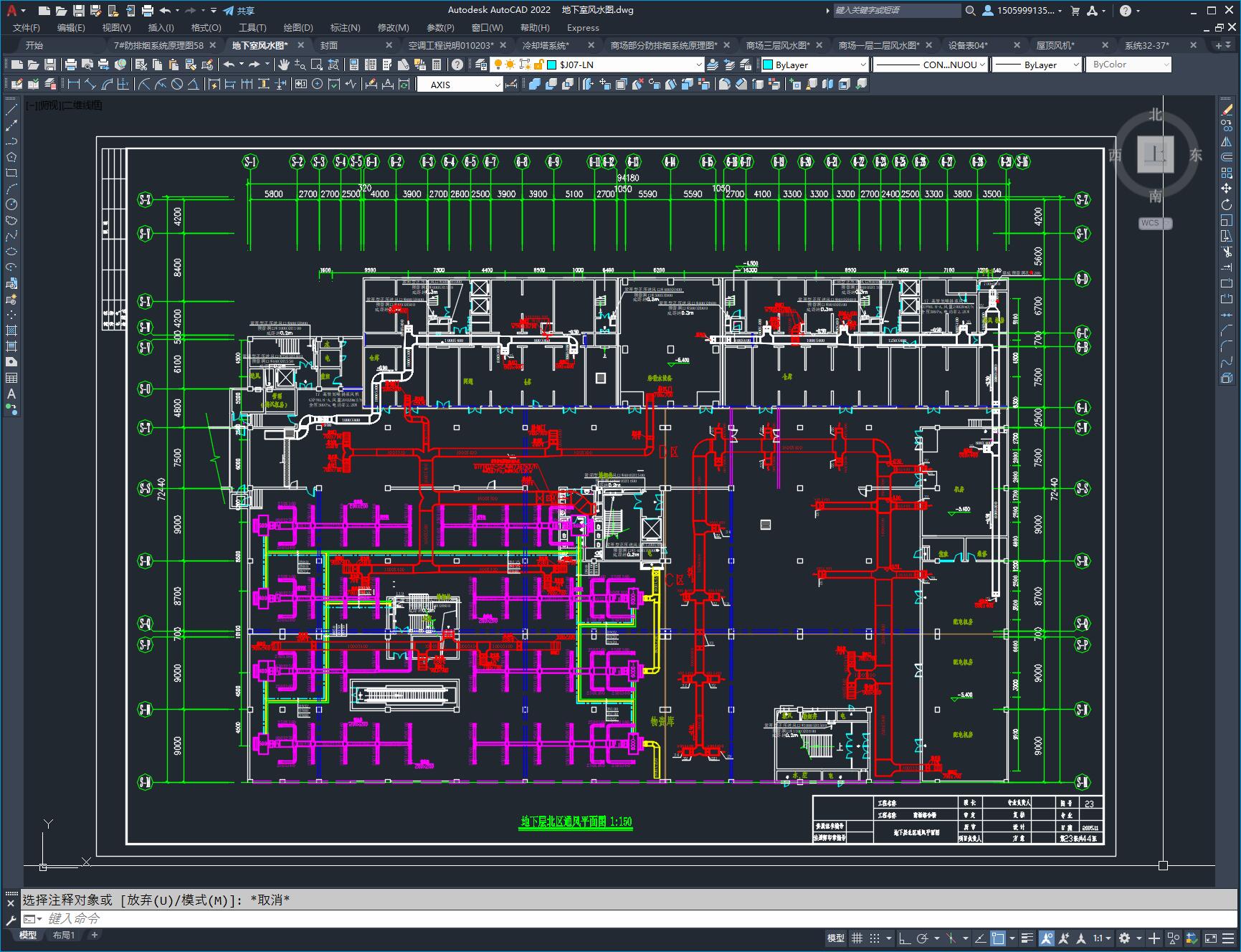

| 8 | 地下室风水图.dwg | 1.92M |
| 9 | 封面.dwg | 28.91K |

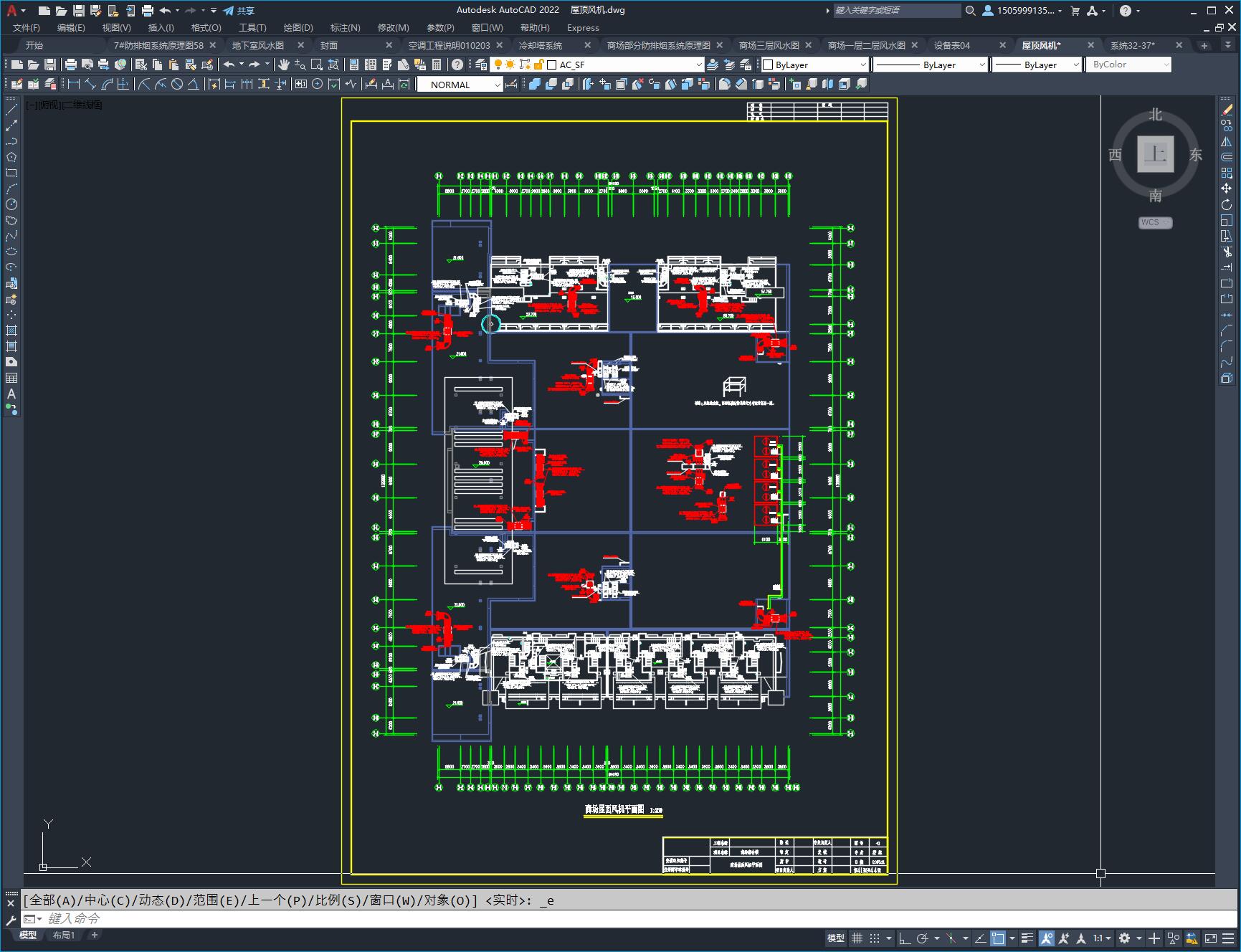

| 10 | 屋顶风机.dwg | 853.06K |

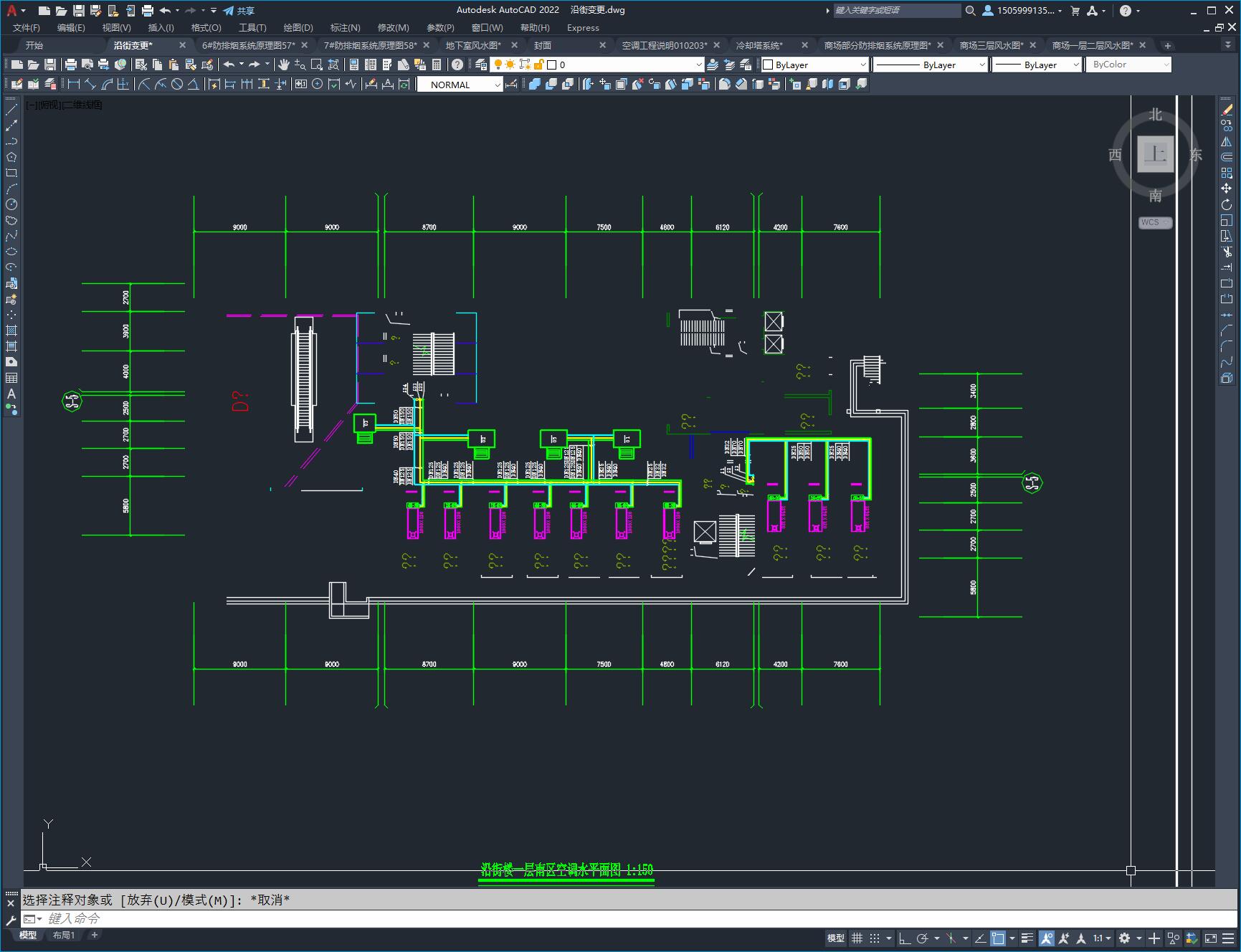

| 11 | 沿街变更.dwg | 1.16M |

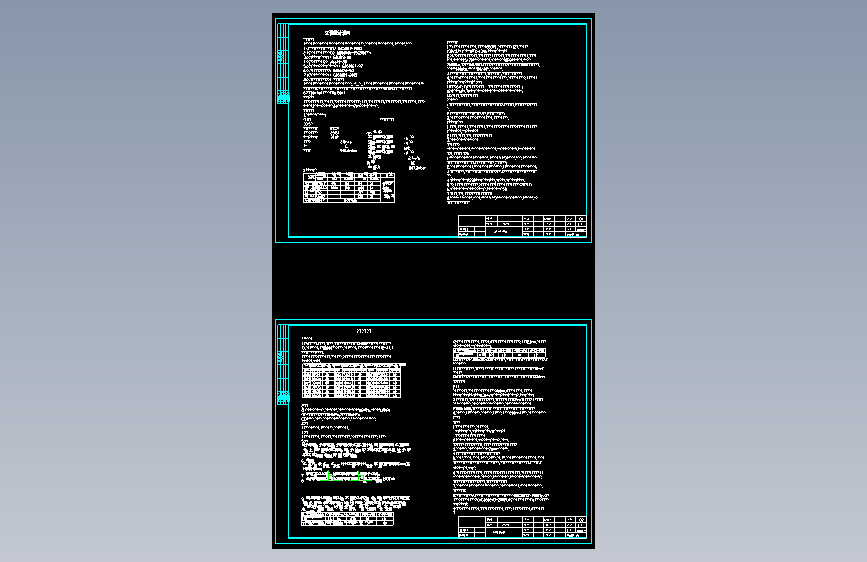

| 12 | 空调工程说明010203.dwg | 2.30M |

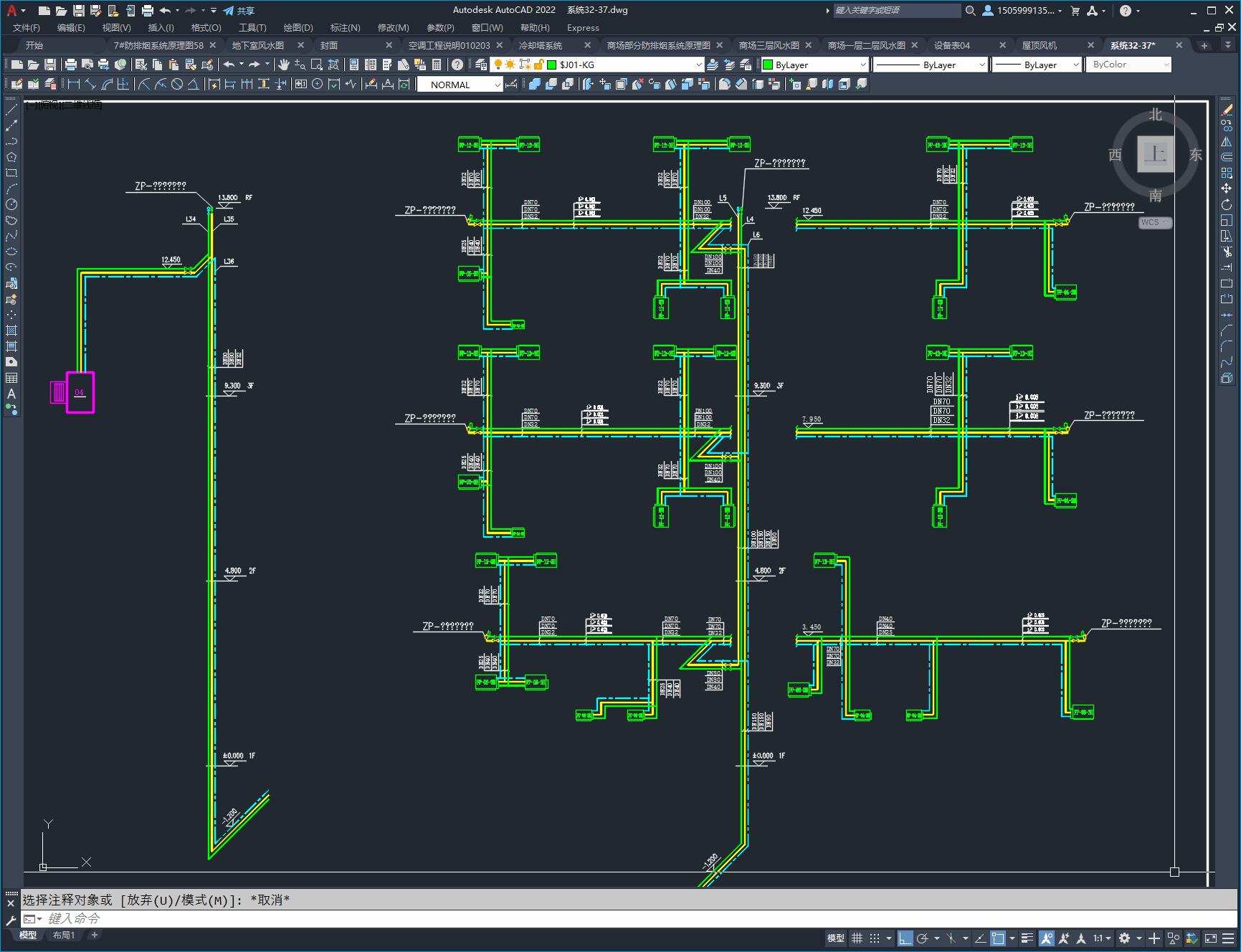

| 13 | 系统32-37.dwg | 911.66K |
| 14 | 设备表04.dwg | 268.66K |
此图纸下载需要75金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：13.73M
所需金币：75
上传时间：2024-05-06 08:05:48
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
标签
图纸简介
本工程为一集商场，办公，住宅楼为一体的综合性建筑，位于....市....区....路地下一北段东侧，层地上二十一层。地下一层为车库，地上一至三层为批发商场，西侧沿街四.五层为办公层，东侧四层及四层以上为住宅楼地上部分为住宅。本工程总建筑面积为81801.2平方米，建筑高度为67.700m。6#楼建筑高度为51.50m。
设计范围包括集中冷冻站,换热站设计;地下汽车库及设备机房的通风设计;卫生间,开水间等的通风设计;防烟楼梯间及其前室,消防电梯合用前室,地下层的防排烟设计.商场部分的集中空调设计;6#楼散热器采暖设计及7#楼低温热水辐射采暖设计,
