某消防支队训练基地换热站设计图（ID:1342241）

机械设备 / 非标机械 / 某消防支队训练基地换热站设计图

©非原创

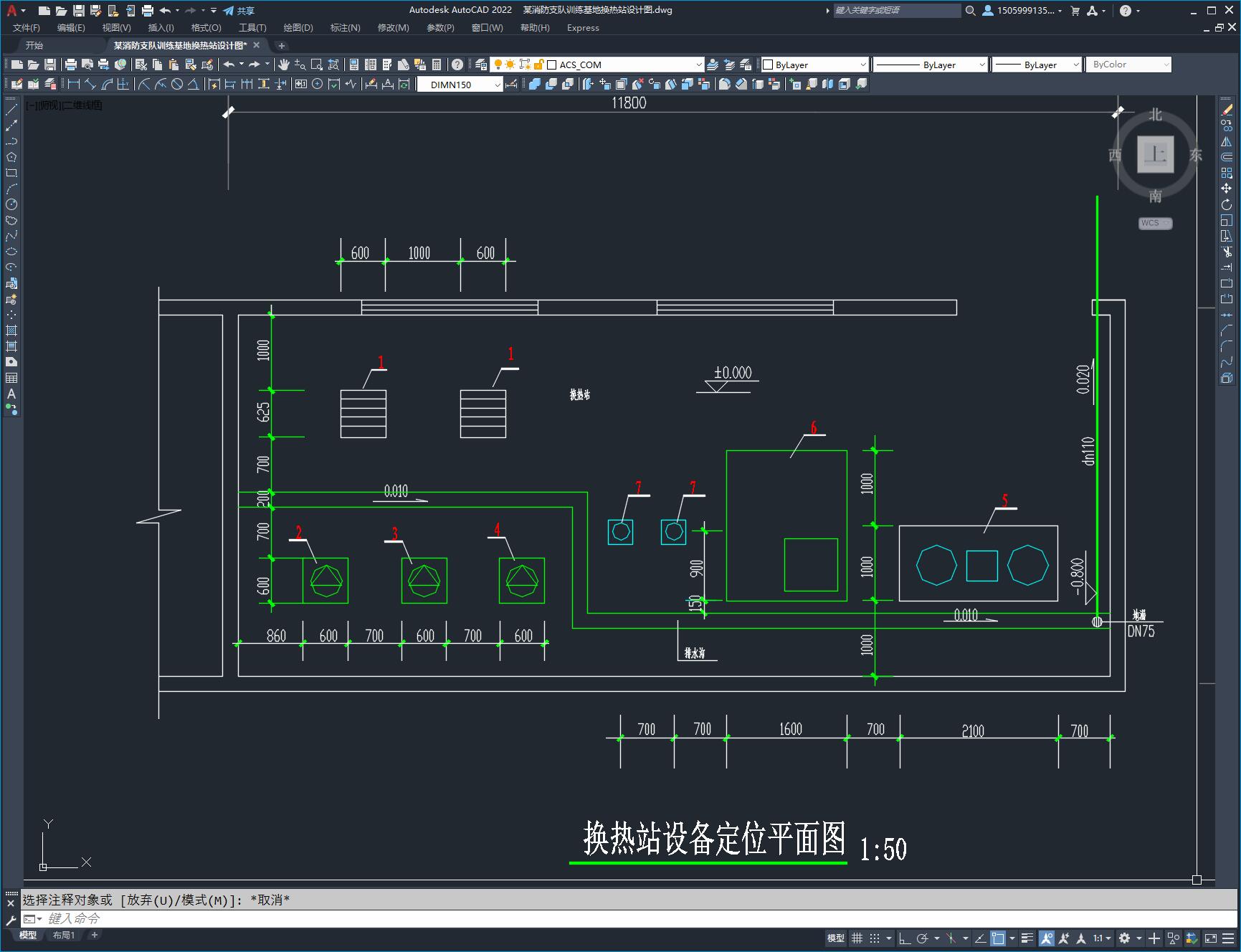

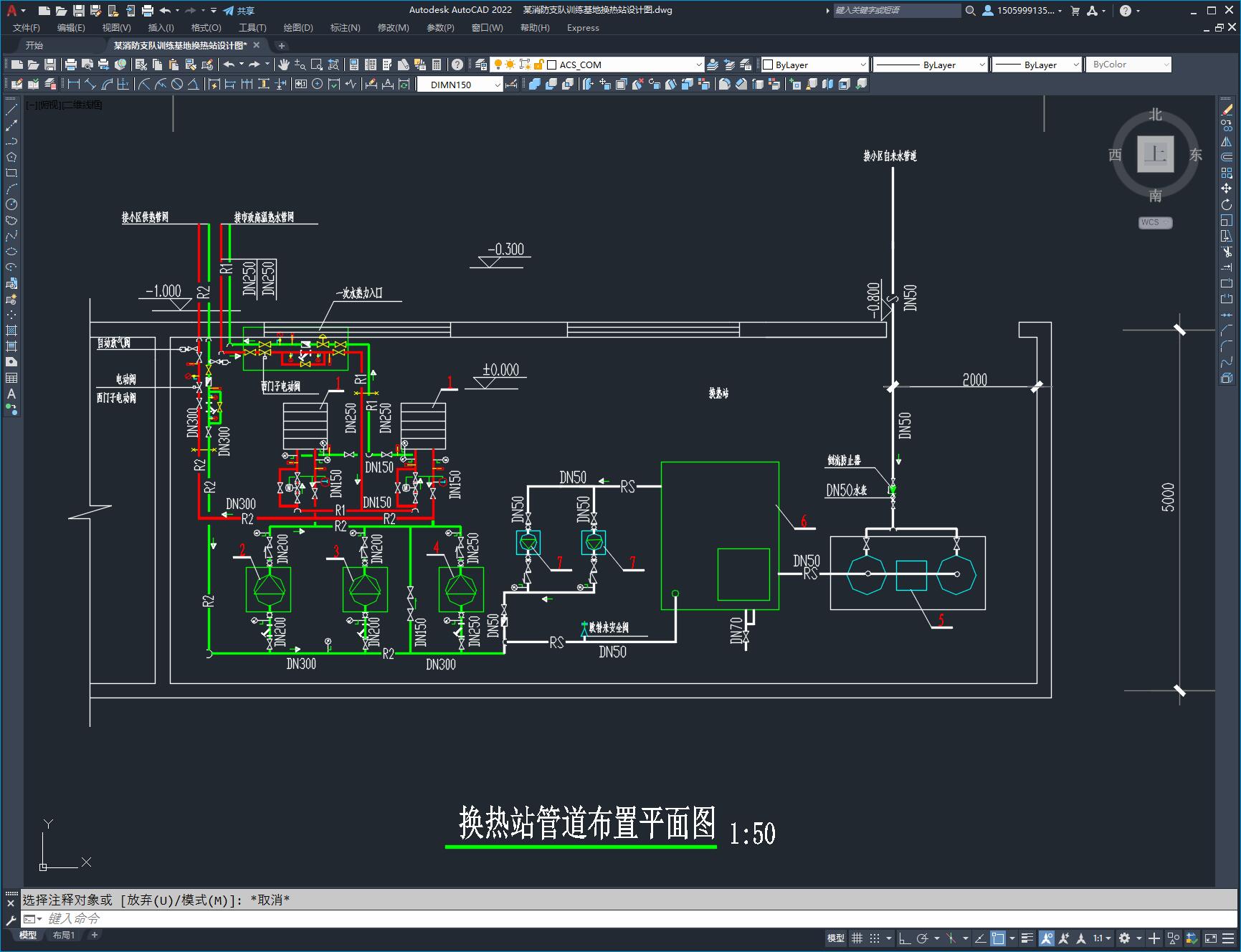

平面图

文件列表

#	文件名称	文件大小
1	17150755128025.zip	2.80M
2	某消防支队训练基地换热站设计图.dwg	3.27M

此图纸下载需要30金币

立即下载

发布者

辛奇迹

创作: 2432

粉丝: 5

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：2.87M

所需金币：30

上传时间：2024-05-07 17:52:05

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

图纸简介

热力站为整个院区建筑(共约47000m )提供冬季采暖热水,热力站设计总热负荷Q=3290kW.根据甲方提供市政热力管网供回水温度110°C/70°C, 设计压力PN1.6MPa 设计二次水采暖供回水温度65°C/50°C,设计压力。热力站选用两台板式换热器,每台容量为总负荷的75%,热水循环泵按循环流量的100%,80%,60%配备.
