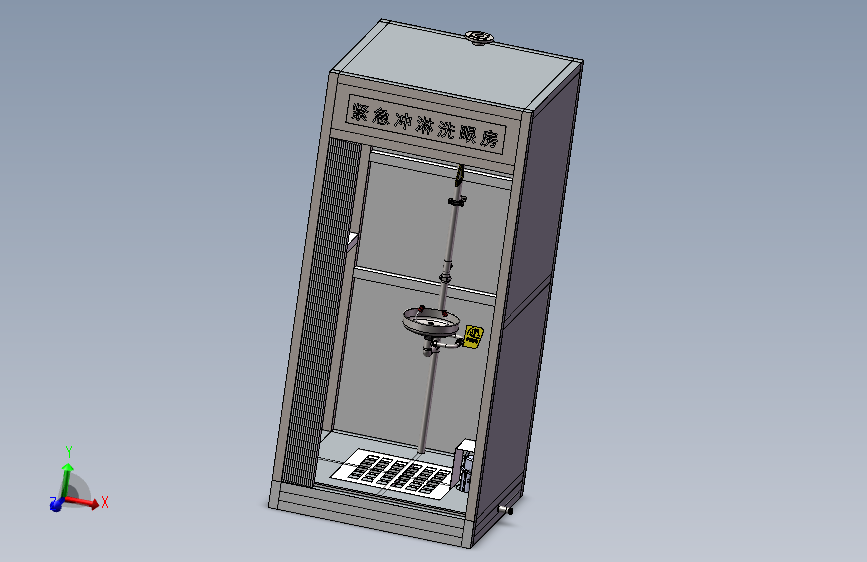

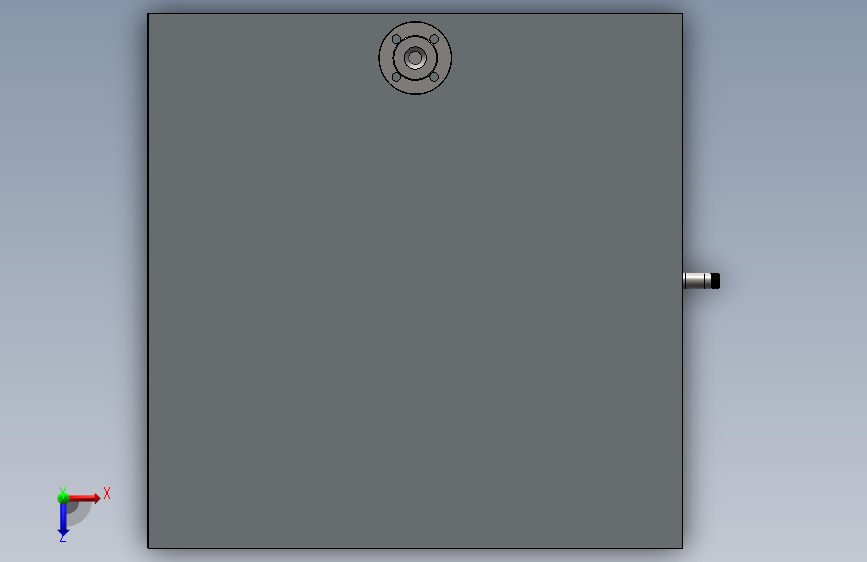

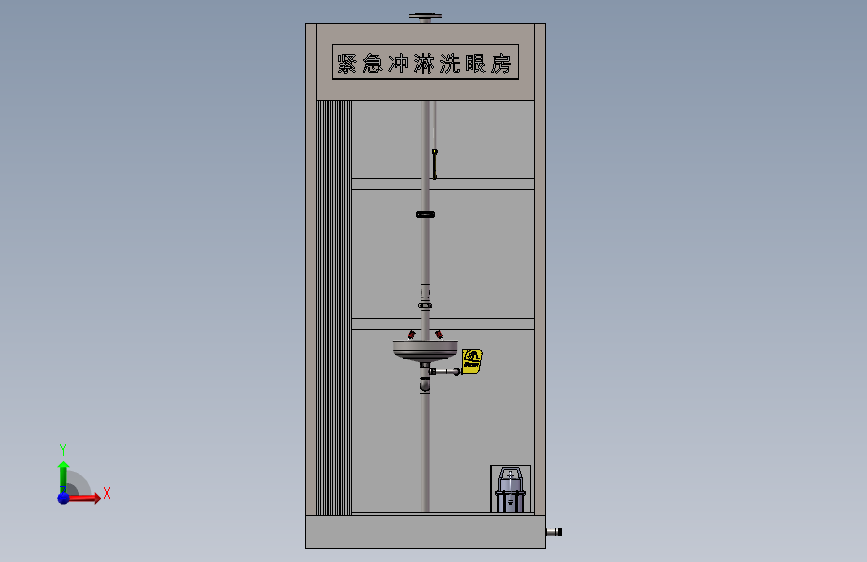

紧急复合式冲淋洗眼房SW模型设计(ID:1345772)
# | 文件名称 | 文件大小 |
---|---|---|
1 | -00的∅250不锈钢冲淋喷头装配图.SLDASM | 893.81K |
2 | -03-01的1寸由任下节.SLDPRT | 480.46K |
3 | -03-02的1又二分之1锁母.SLDPRT | 713.91K |
4 | -09-00冲淋横管部分-打包装用.SLDASM | 1.75M |
5 | -09-02冲淋喷头弯管.SLDPRT | 593.40K |
6 | -09-04的∅33x3x60管.SLDPRT | 601.69K |
7 | -09-05的G1"背母.SLDPRT | 682.45K |
8 | -09-06冲淋拉杆.SLDPRT | 145.58K |
9 | -10A-01-00接头部分装配图.SLDASM | 435.77K |
10 | -10A-02喷片.SLDPRT | 244.13K |
11 | -10A-03喷头壳.SLDPRT | 484.00K |
12 | -22-03洗眼阀手柄.SLDPRT | 445.76K |
13 | 07塑料拉手.SLDPRT | 3.63M |
14 | 09-01冲淋连杆.SLDPRT | 217.90K |
15 | 0冲淋拉杆部分-打包装用.SLDASM | 849.34K |
16 | 1100x1100的不锈钢板-带矩形孔.SLDPRT | 93.37K |
17 | 1100x1100的不锈钢板.SLDPRT | 60.67K |
18 | 1100x150的不锈钢板.SLDPRT | 51.75K |
19 | 1100x2400的不锈钢板-带窗户一侧.SLDPRT | 56.89K |
20 | 1100x2400的不锈钢板.SLDPRT | 63.10K |
21 | 1100x350的不锈钢板.SLDPRT | 537.93K |
22 | 16的G1寸压堵.SLDPRT | 679.47K |
23 | 1715150269978.zip | 116.45M |
24 | 1¼x¾变径三通.SLDPRT | 804.14K |
25 | 1又二分之一锁母垫.SLDPRT | 71.49K |
26 | 1寸不锈钢球阀-∅10弹簧垫圈.SLDPRT | 78.94K |
27 | 1寸不锈钢球阀-实测真实.SLDPRT | 1.35M |
28 | 1寸不锈钢球阀-实测真实装配体.SLDASM | 909.52K |
29 | 1寸不锈钢球阀M10X1-S螺母.SLDPRT | 144.31K |
30 | 1寸不锈钢球阀阀杆-实画.SLDPRT | 575.77K |
31 | 25x12.5x1000方管.SLDPRT | 56.86K |
32 | 25x25x1000方管.SLDPRT | 56.53K |
33 | 25x25x487.5方管.SLDPRT | 58.19K |
34 | 50x50x1000方管.SLDPRT | 57.77K |
35 | 50X50x2400方管.SLDPRT | 49.74K |
36 | 650x650不锈钢漏板.SLDPRT | 172.65K |
37 | DN25变径接头.SLDPRT | 431.42K |
38 | DN40变径接头.SLDPRT | 413.06K |
39 | DN40法兰连接-总装.SLDASM | 359.48K |
40 | GB-T5782-2000六角螺栓M6X30.SLDPRT | 215.07K |
41 | M8X25内六角螺丝.SLDPRT | 240.97K |
42 | PVC折叠门.SLDPRT | 90.66K |
43 | WJH0358-10A-01-01接头.SLDPRT | 390.23K |
44 | ½不锈钢球阀-实测真实.SLDPRT | 1.40M |
45 | ½不锈钢球阀-实测真实装配体.SLDASM | 988.17K |
46 | ½不锈钢球阀阀杆-∅8弹簧垫圈.SLDPRT | 78.98K |
47 | ½不锈钢球阀阀杆-实画.SLDPRT | 721.22K |
48 | ½不锈钢球阀阀杆-螺母8x1实画.SLDPRT | 112.51K |
49 | ¾锁母垫∅24x∅17x3.5.SLDPRT | 73.08K |
50 | ∅13x∅1.8的O形橡胶圈.SLDPRT | 111.81K |
51 | ∅20x2x42管-不锈钢管.SLDPRT | 56.46K |
52 | ∅38x2x1040管.SLDPRT | 48.22K |
53 | ∅38x2x131管.SLDPRT | 49.92K |
54 | ∅38x2x250管.SLDPRT | 48.19K |
55 | ∅38x2x600管.SLDPRT | 48.29K |
56 | ∅42的弯头毛坯.SLDPRT | 215.72K |
57 | ∅5x∅1的O形橡胶圈.SLDPRT | 137.46K |
58 | ∅8x∅2的O形橡胶圈.SLDPRT | 142.88K |
59 | 不锈钢洗紧急冲淋洗眼器-冲淋和洗眼进水管部分.SLDASM | 1.27M |
60 | 不锈钢洗紧急冲淋洗眼器-洗眼排水部分.SLDASM | 3.10M |
61 | 不锈钢紧急冲淋洗眼器装配图及明细表.SLDASM | 19.00M |
62 | 六角头螺栓M6X20.SLDPRT | 212.16K |
63 | 六角锁紧螺母M6(止退螺母).SLDPRT | 154.53K |
64 | 冲淋洗眼器房-带提升泵.SLDASM | 20.91M |
65 | 变径四通B.SLDPRT | 737.39K |
66 | 喷头主体.SLDPRT | 1023.98K |
67 | 固定架-B面焊接装配.SLDASM | 277.29K |
68 | 固定架总装.SLDASM | 491.43K |
69 | 密封橡胶垫.SLDPRT | 102.34K |
70 | 密封轴.SLDPRT | 248.92K |
71 | 封水锁母.SLDPRT | 479.85K |
72 | 小密封橡胶垫.SLDPRT | 103.36K |
73 | 小起泡器.SLDPRT | 7.59M |
74 | 小起泡器固定锁母.SLDPRT | 388.25K |
75 | 底板-不锈钢板.SLDPRT | 96.70K |
76 | 手推板-(上)简化.SLDPRT | 417.86K |
77 | 手推板-(下)简化.SLDPRT | 275.89K |
78 | 推板(RWD)洗眼器手柄.SLDASM | 258.90K |
79 | 提升泵1.SLDPRT | 867.96K |
80 | 普通起泡器-主体.SLDPRT | 1.17M |
81 | 普通起泡器-固定网.SLDPRT | 340.68K |
82 | 普通起泡器-总装.SLDASM | 1.63M |
83 | 普通起泡器-过滤网(公).SLDPRT | 386.86K |
84 | 普通起泡器-过滤网(母).SLDPRT | 522.22K |
85 | 普通起泡器-锥形过滤网SLDPRT.SLDPRT | 2.32M |
86 | 横版.SLDPRT | 278.52K |
87 | 法兰DN40.SLDPRT | 134.86K |
88 | 洗眼器主体.SLDPRT | 1.52M |
89 | 洗眼接管∅20x2x50.SLDPRT | 515.17K |
90 | 洗眼阀弯管.SLDPRT | 282.92K |
91 | 牛角弯管.SLDPRT | 406.95K |
92 | 特殊密封橡胶垫.SLDPRT | 92.78K |
93 | 电镀密封丝堵.SLDPRT | 455.87K |
94 | 电镀连接母.SLDPRT | 1.00M |
95 | 的1寸三通(一头扣).SLDPRT | 893.57K |
96 | 的1寸三通(两头扣).SLDPRT | 1021.50K |
97 | 的1寸由任上节.SLDPRT | 730.10K |
98 | 的¾锁母.SLDPRT | 487.74K |
99 | 的洗眼盆部分∅300.SLDPRT | 500.67K |
100 | 管箍(KA38-42)-A面.SLDPRT | 262.65K |
101 | 管箍(KA38-42)-B面.SLDPRT | 423.30K |
102 | 红色胶皮帽.SLDPRT | 168.61K |
103 | 胀钉∅5x20-公.SLDPRT | 328.02K |
104 | 胀钉∅5x20-母.SLDPRT | 297.47K |
105 | 胶垫.SLDPRT | 178.64K |
106 | 警示标示牌双面.SLDPRT | 9.05M |
107 | 调节旋钮.SLDPRT | 374.03K |
108 | 起泡器固定锁母.SLDPRT | 401.85K |
109 | 起泡器密封橡胶垫.SLDPRT | 102.18K |
110 | 超薄密封橡胶垫.SLDPRT | 103.82K |
111 | 连接水嘴式洗眼器-总装.SLDASM | 9.55M |
112 | 铜质锁紧母.SLDPRT | 570.07K |
113 | 防护罩.SLDPRT | 69.94K |
此图纸下载需要150金币
立即下载
发布者
外向的砖头
创作: 6511
粉丝: 31
加入时间:2023-06-06
模型信息
图纸格式:sldasm,sldprt
文件大小:119.24M
所需金币:150
上传时间:2024-05-08 14:38:29
是否可编辑:可修改,包括参数
版本:SOLIDWORKS
