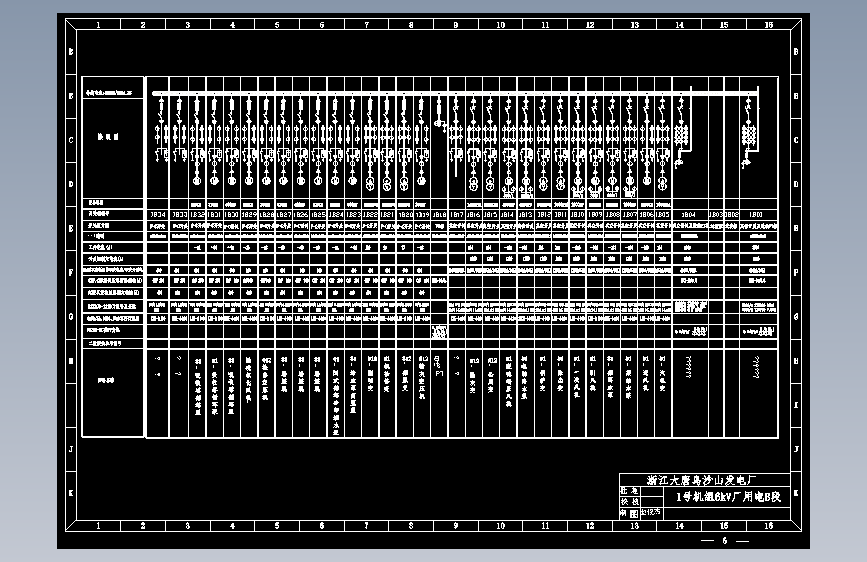

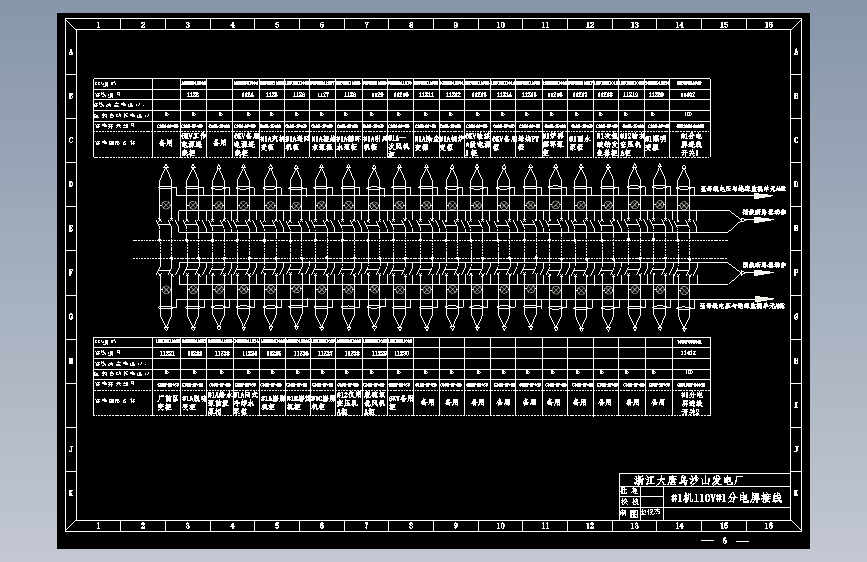

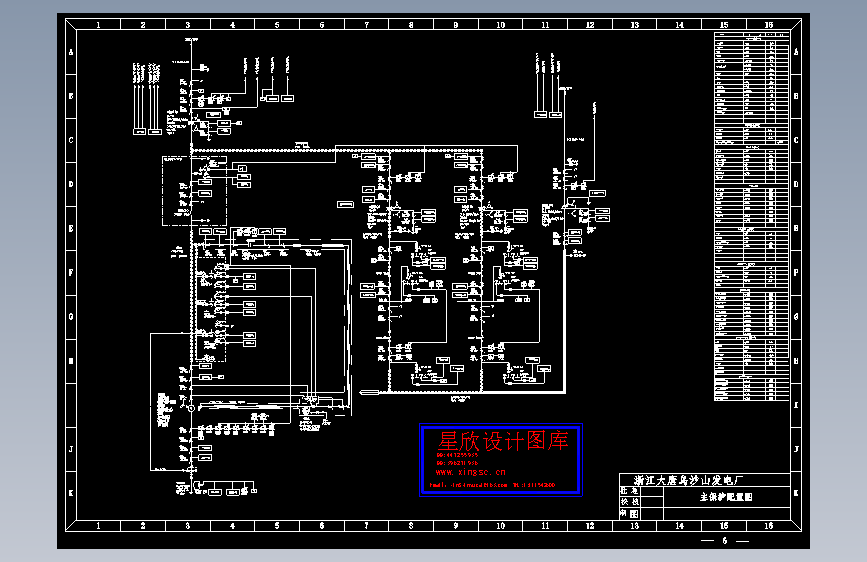

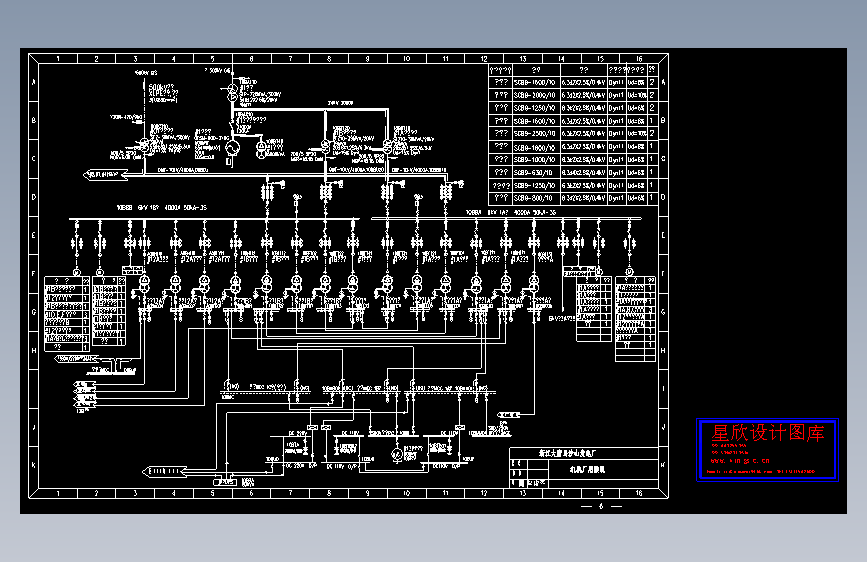

6OOMW机组一次接线全图（ID:1370226）
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17154005959050.zip | 1.94M |
| 2 | 1机110V分电屏1.dwg | 216.73K |
| 3 | 1机110V分电屏2.dwg | 217.71K |
| 4 | 1机110V馈电屏1.dwg | 189.90K |
| 5 | 1机110V馈电屏2.dwg | 161.13K |
| 6 | 1机110V馈电屏3.dwg | 131.32K |
| 7 | 1机110V馈电屏4.dwg | 188.75K |
| 8 | 1机220V馈电屏.dwg | 187.42K |
| 9 | 1机380汽机PCA段.dwg | 101.35K |
| 10 | 1机380汽机PCB段.dwg | 103.29K |
| 11 | 1机380锅炉PCA段.dwg | 101.38K |
| 12 | 1机380锅炉PCB段.dwg | 104.08K |
| 13 | 1机6kV厂用A段.dwg | 181.54K |
| 14 | 1机6kV厂用B段.dwg | 226.74K |
| 15 | 1机事故照明段接线.dwg | 117.74K |
| 16 | 1机厂用接线.dwg | 286.93K |
| 17 | 1机检修段接线1.dwg | 110.20K |
| 18 | 1机检修段接线2.dwg | 104.61K |
| 19 | 1机检修段接线3.dwg | 99.87K |
| 20 | 1机照明段接线1.dwg | 109.26K |
| 21 | 1机照明段接线2.dwg | 96.17K |
| 22 | 1炉电除尘380220VPC1A段.dwg | 93.74K |
| 23 | 1炉电除尘380220VPC1B段.dwg | 96.34K |
| 24 | 1炉电除尘MCCA接线.dwg | 103.74K |
| 25 | 1炉电除尘MCCB接线.dwg | 104.15K |
| 26 | Thumbs.db | 7.50K |
| 27 | 事故保安A段接线一.dwg | 102.46K |
| 28 | 事故保安A段接线三.dwg | 102.18K |
| 29 | 事故保安A段接线二.dwg | 95.05K |
| 30 | 事故保安B段接线一.dwg | 108.65K |
| 31 | 事故保安B段接线三.dwg | 108.63K |
| 32 | 事故保安B段接线二.dwg | 92.35K |
| 33 | 保护配置图.dwg | 276.70K |
| 34 | 单元控制室110V直流系统图.dwg | 133.30K |
| 35 | 柴油机保安段系统图.dwg | 97.35K |
| 36 | 汽机MCCA1.dwg | 124.22K |
| 37 | 汽机MCCA21.dwg | 117.10K |
| 38 | 汽机MCCA22.dwg | 127.78K |
| 39 | 汽机MCCB1.dwg | 127.68K |
| 40 | 汽机MCCB21.dwg | 139.22K |
| 41 | 汽机MCCB22.dwg | 126.04K |
| 42 | 锅炉MCCA1.dwg | 121.16K |
| 43 | 锅炉MCCA2.dwg | 120.21K |
| 44 | 锅炉MCCB1.dwg | 120.92K |
| 45 | 锅炉MCCB2.dwg | 101.81K |
此图纸下载需要90金币
立即下载
发布者
代做PLC电气类毕业设计
创作: 66973
粉丝: 502
加入时间：2024-03-01
模型信息
图纸格式：dwg
文件大小：1.99M
所需金币：90
上传时间：2024-05-11 12:09:56
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
图纸简介
