底阀12款（ID:1388994）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17160144335990.zip | 4.09M |
| 2 | H42X-2.5底阀_H42X-2.5DN100.step | 1.29M |
| 3 | H42X-2.5底阀_H42X-2.5DN125.step | 1.28M |
| 4 | H42X-2.5底阀_H42X-2.5DN150.step | 1.36M |
| 5 | H42X-2.5底阀_H42X-2.5DN200.step | 1.36M |
| 6 | H42X-2.5底阀_H42X-2.5DN250.step | 1.36M |
| 7 | H42X-2.5底阀_H42X-2.5DN300.step | 1.37M |
| 8 | H42X-2.5底阀_H42X-2.5DN350.step | 1.41M |
| 9 | H42X-2.5底阀_H42X-2.5DN50.step | 1.18M |
| 10 | H42X-2.5底阀_H42X-2.5DN65.step | 1.24M |
| 11 | H42X-2.5底阀_H42X-2.5DN80.step | 1.23M |
| 12 | H42X-2.5底阀_H45X-2.5DN500.step | 1.42M |
| 13 | H42X-2.5底阀_H46X-2.5DN400.step | 1.46M |

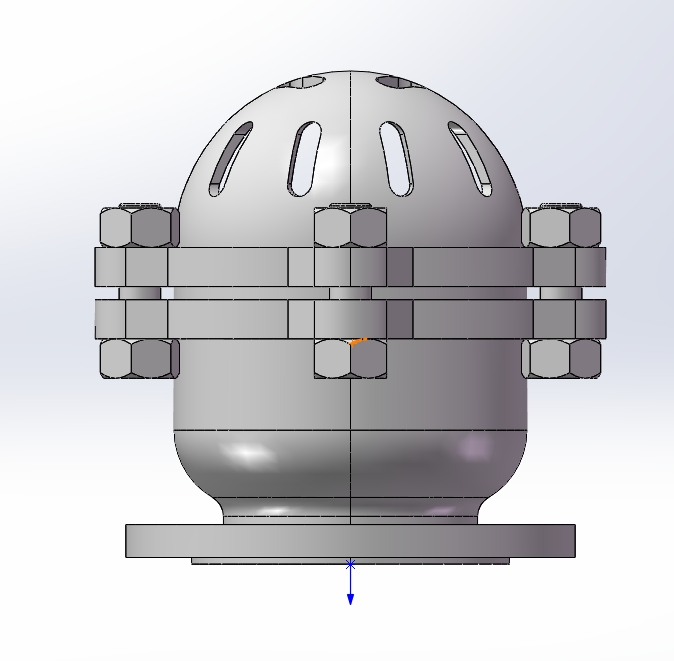

| 14 | 主视图.png | 93.64K |
| 15 | 侧视实物图.png | 66.74K |
| 16 | 尺寸对照表.png | 95.49K |
| 17 | 底阀实物图.png | 143.62K |

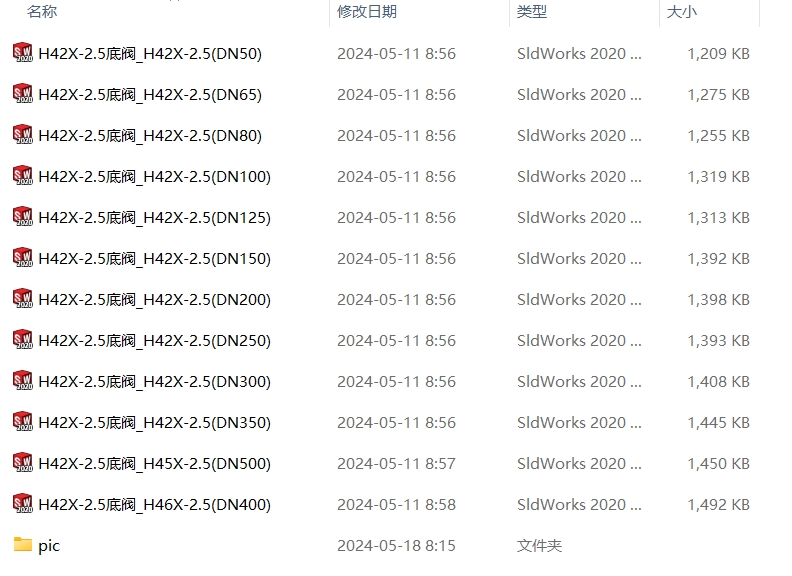

| 18 | 法兰底阀12款.png | 191.29K |
| 19 | 轴测图.png | 90.97K |
此图纸下载需要39金币
立即下载
发布者
奋斗的飞机
创作: 467
粉丝: 30
加入时间：2024-01-07
模型信息
图纸格式：step
文件大小：4.19M
所需金币：39
上传时间：2024-05-18 14:40:35
是否可编辑：可修改，不包括参数
版本：STEP
标签
法兰底阀
水泵吸水止回阀
法兰底阀莲蓬头
水泵底阀
图纸简介

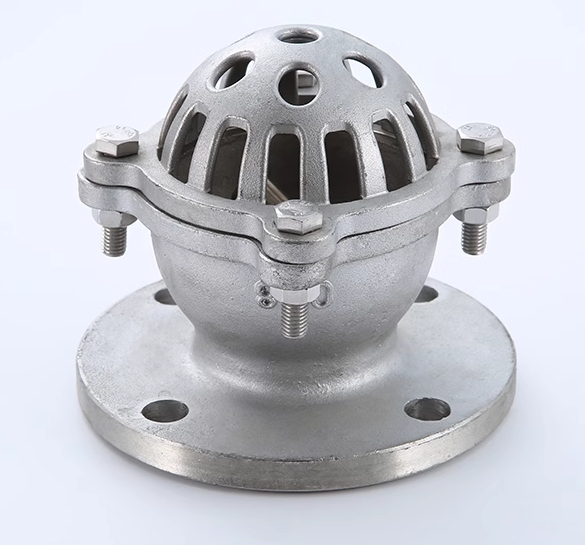

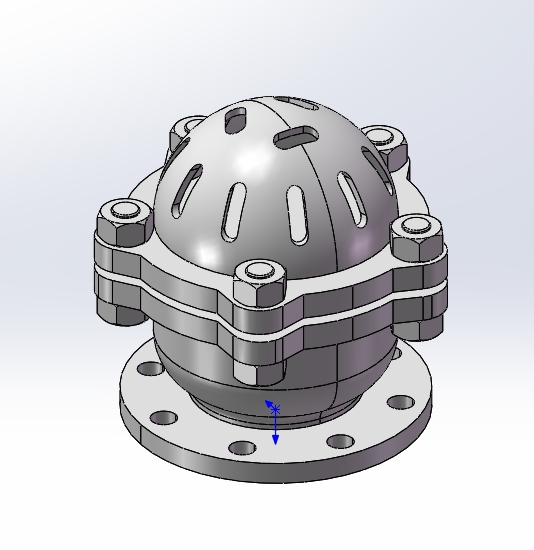

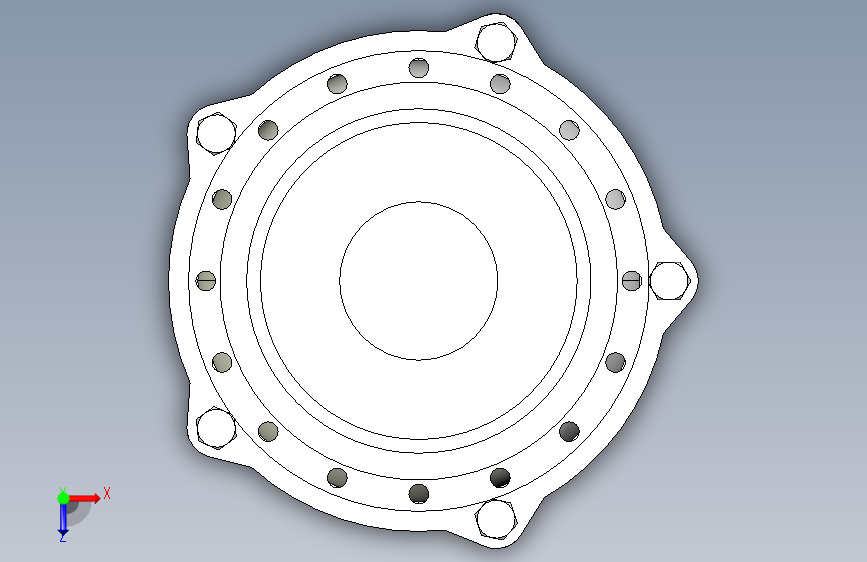

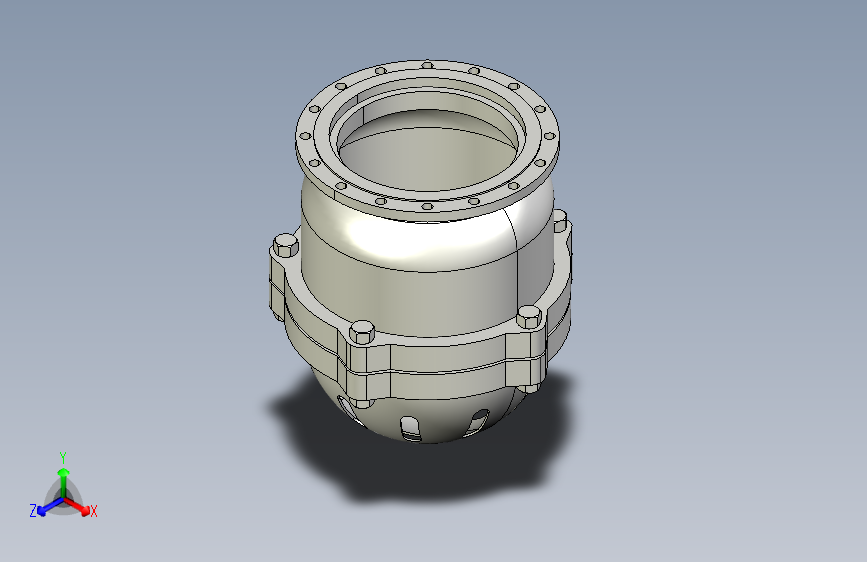

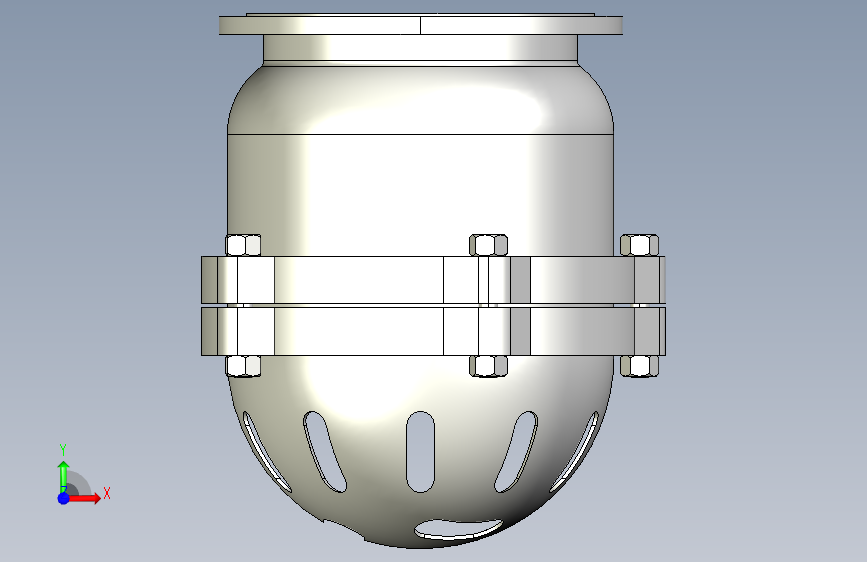

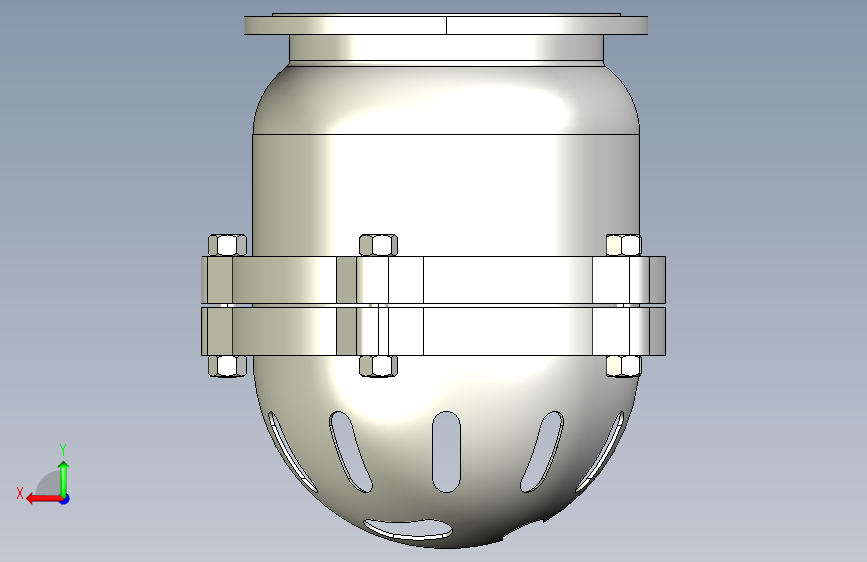

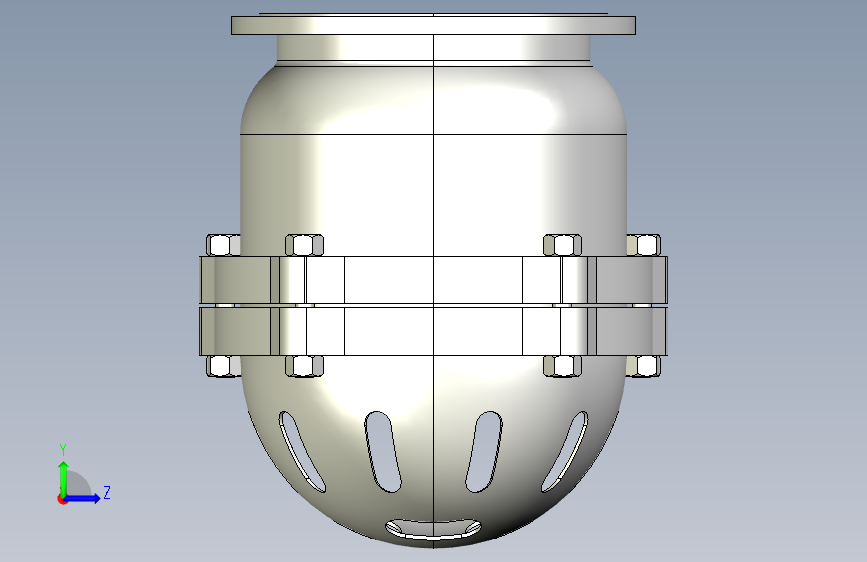

本图为底阀模型，含H42X-2.5、H45X-2.5、H46X-2.5等 共计12款，底阀实际上是止回阀的一种，起着防止水倒流的作用。底阀主要应用于水泵等处理浆液的机械设备，通常底阀会被安装在水泵水下吸管的底端，来防止浆液回流
