500kV线路及保护二次线（ID:1391625）

机械设备 / 非标机械 / 500kV线路及保护二次线

©非原创

平面图

文件列表

#	文件名称	文件大小
1	1716069283463.zip	1.66M

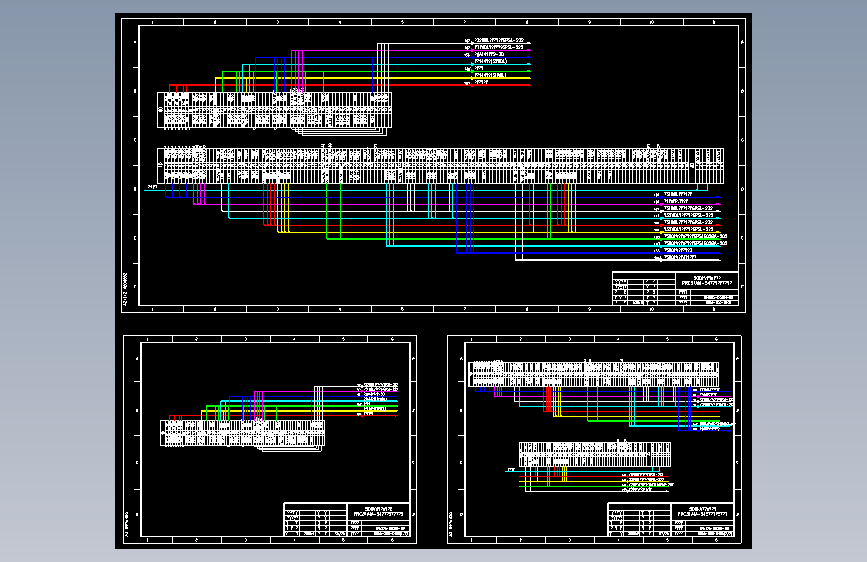

2	500kV二滩IIGPSL602GA-202保护屏外部联系接线图B066-500-0403.dwg	100.16K

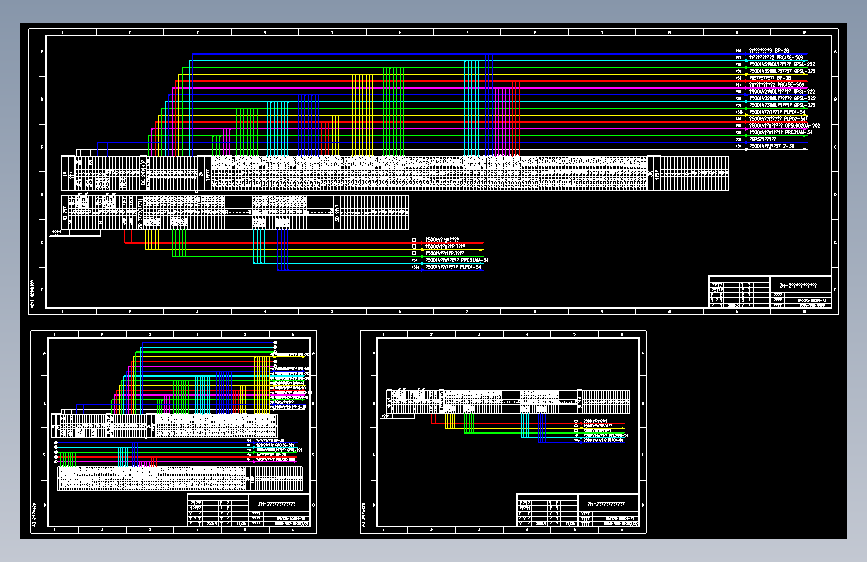

3	500kV二滩II线路PRC31AM-54保护屏外部联系接线图B066-500-0402.dwg	112.88K

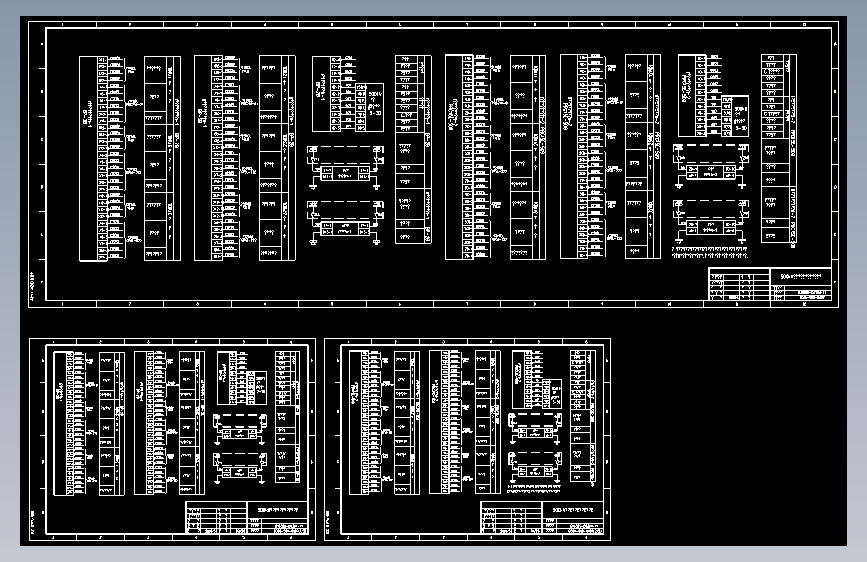

4	500kV二滩II线路在GPSL602GA-202型保护柜上的端子排B066-500-0406.dwg	126.88K
5	500kV二滩II线路在PRC31AM-54型保护柜上的端子排B066-500-0405.dwg	156.50K

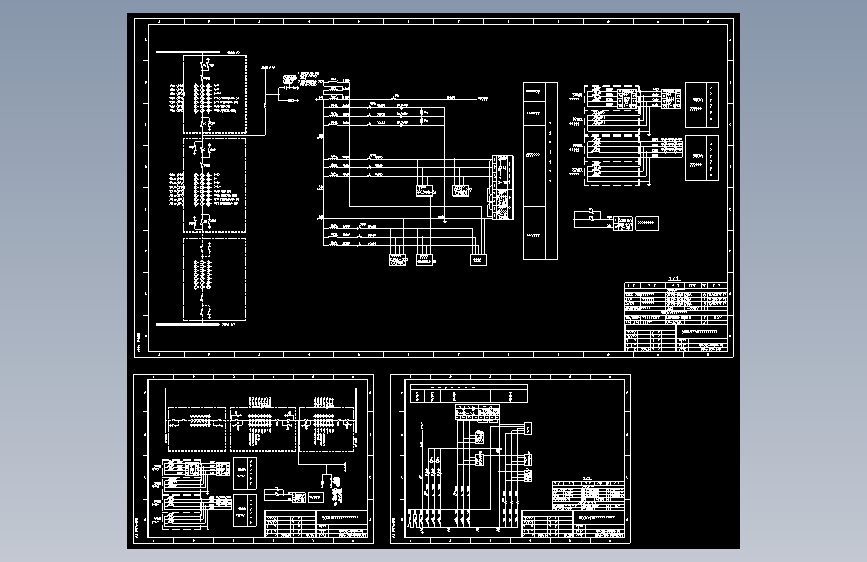

6	500kV二滩II线路测量回路及示意图B066-500-0401.dwg	145.78K
7	500kV二滩I线路在监控屏上的端子排B066-500-0415.dwg	120.09K
8	500kV二滩I线路测量回路及示意图B066-500-0414.dwg	141.53K
9	500kV母线保护屏外部联系接线图B066-500-0407.dwg	142.28K
10	500kV线路PLP01-54保护屏右侧端子排B066-500-0419.dwg	133.41K
11	500kV线路PLP01-54保护屏左侧端子排B066-500-0417.dwg	72.81K
12	500kV线路PLP02-54T保护屏右侧端子排B066-500-0416.dwg	97.06K
13	500kV线路PLP02-54T保护屏左侧端子排B066-500-0418.dwg	77.78K
14	500kV线路电度表屏布置图B066-500-0404.dwg	53.50K
15	II母BP-2B型母线保护柜2端子排接线示意图B066-500-0411.dwg	131.59K
16	II母PRC15E-509型母线保护柜2端子排接线示意图B066-500-0413.dwg	115.09K
17	I母BP-2B型母线保护柜1端子排接线示意图B066-500-0410.dwg	129.09K
18	I母PRCI5E-509型母线保护柜2端子排接线示意图B066-500-0412.dwg	119.34K
19	ZH-2型微机故障录波柜端子排图B066-500-0409.dwg	168.97K
20	ZH-2故障录波屏回路图B066-500-0408.dwg	93.94K
21	目录B066-500-04.dwg	44.56K
