遥控液压升降平台SW三维图==1103277==250_SOLIDWORKS 2015_模型图纸下载

首页

图库

工程师

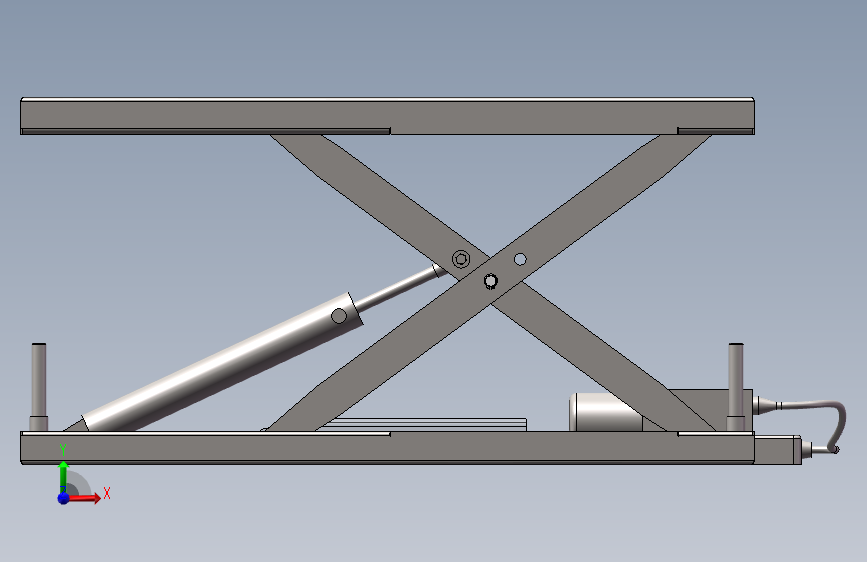

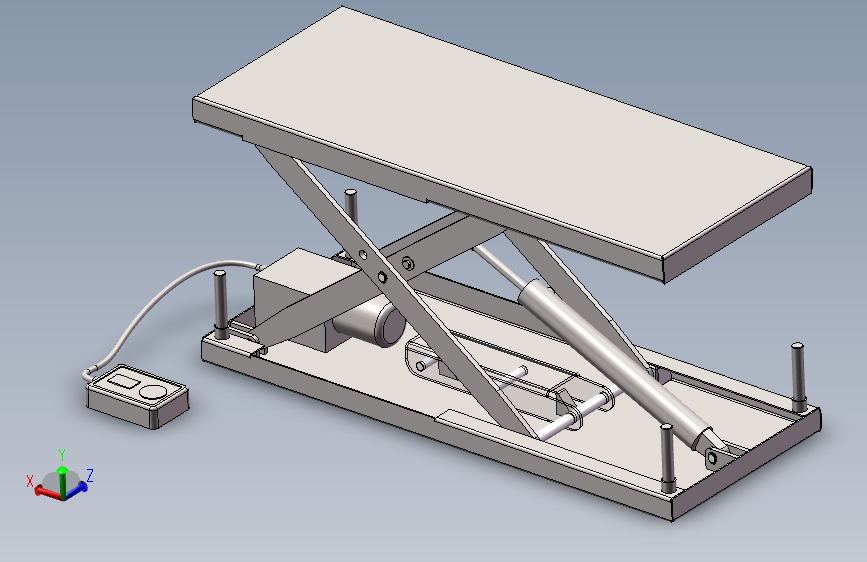

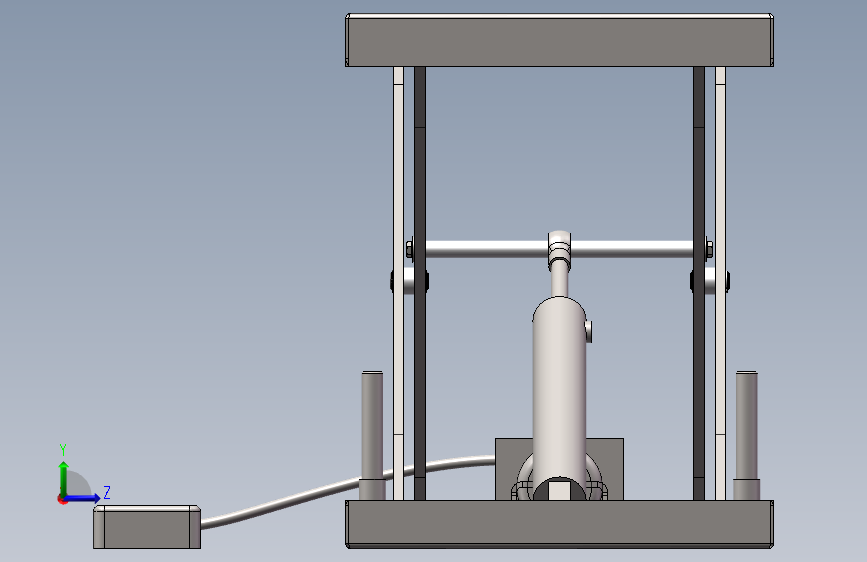

遥控液压升降平台SW三维图==1103277==250（ID:1418208）

设备部件 / 液压气动元件 / 遥控液压升降平台SW三维图==1103277==250

©非原创

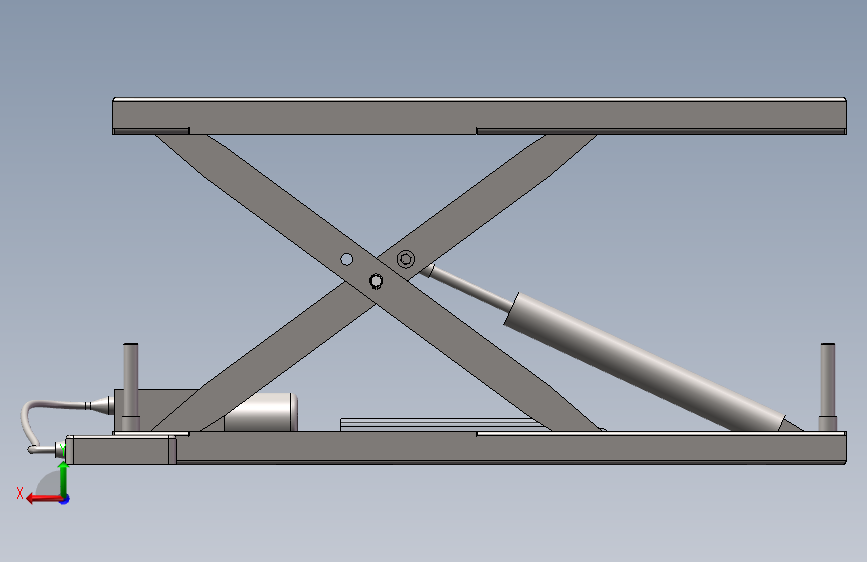

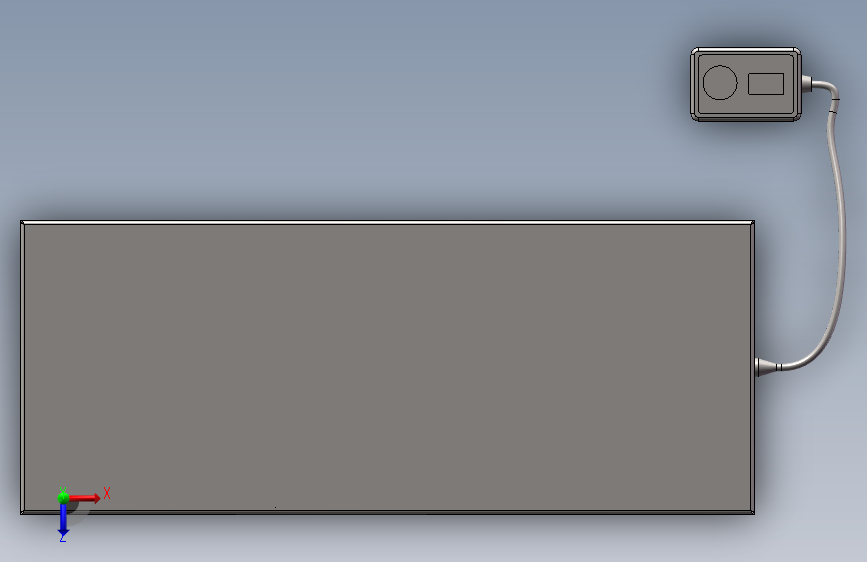

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17167832337673.zip	13.03M
2	082遥控液压升降平台.doc	27.50K

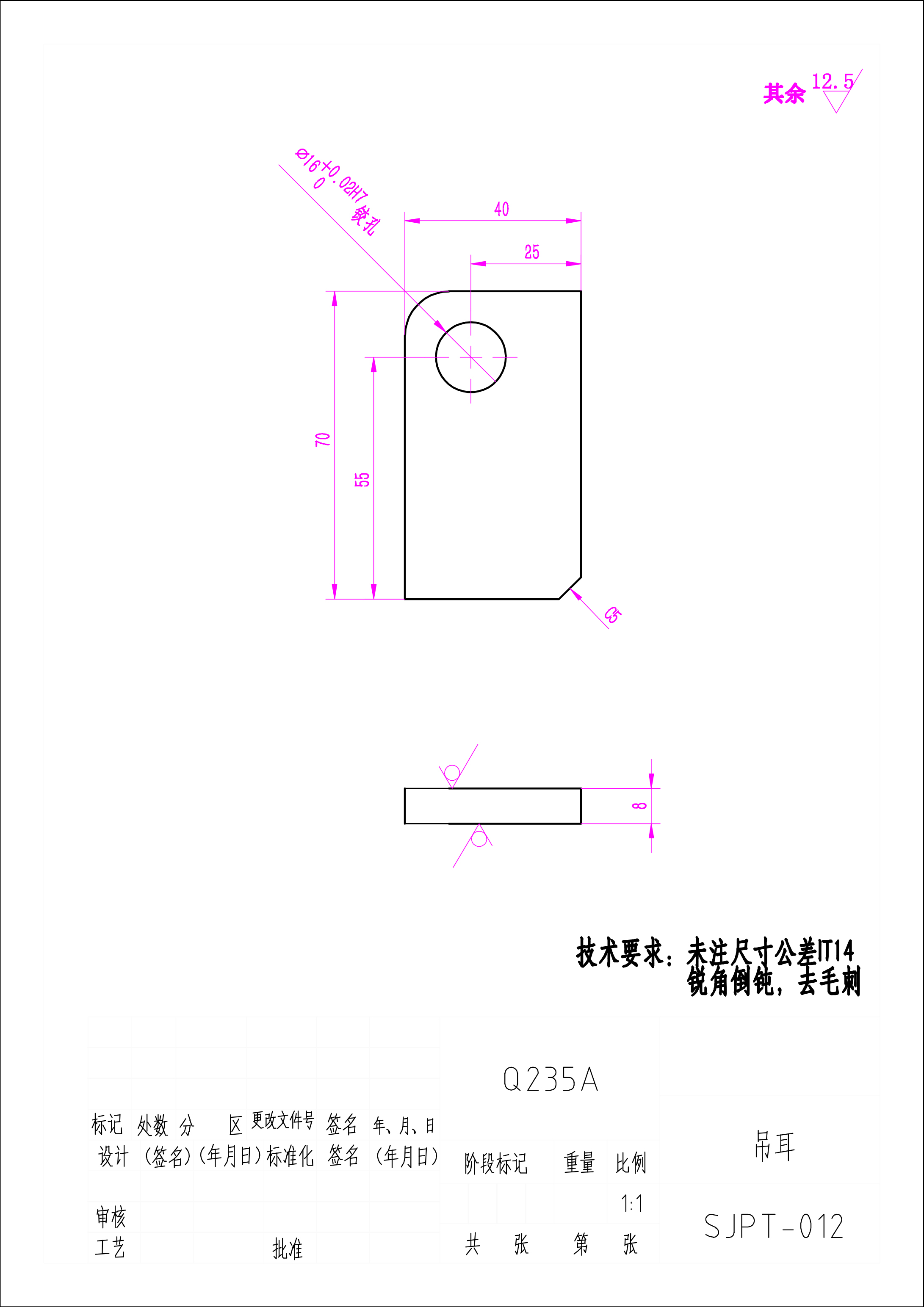

3	吊耳-Model.jpg	400.97K
4	吊耳-Model.pdf	75.16K

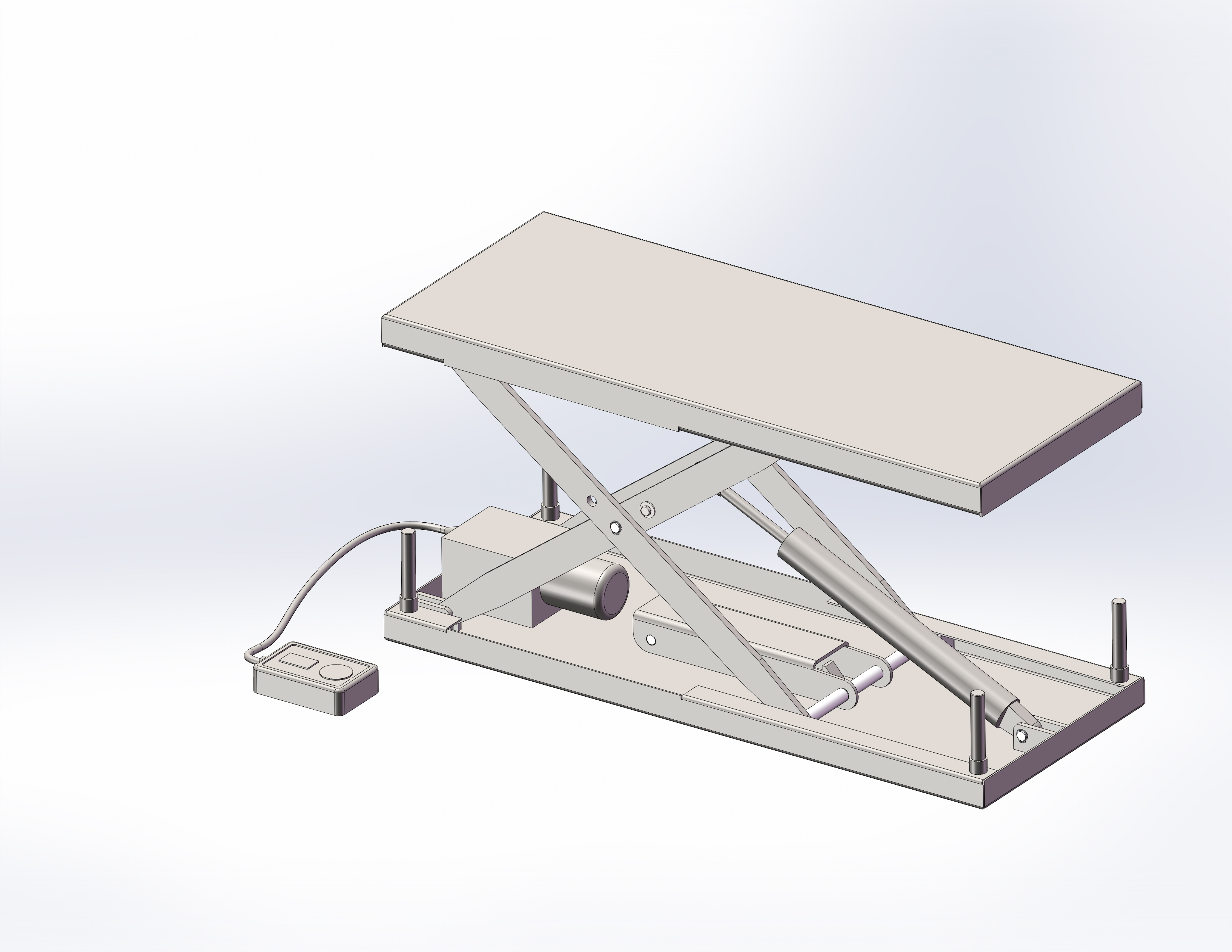

5	整机装配-Model.jpg	5.24M
6	整机装配-Model.pdf	1.11M
7	整机装配.JPG	1.04M

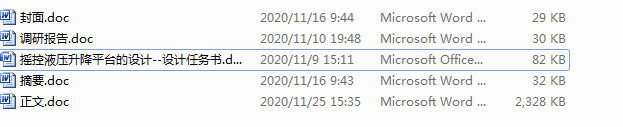

8	文档目录.png	11.89K

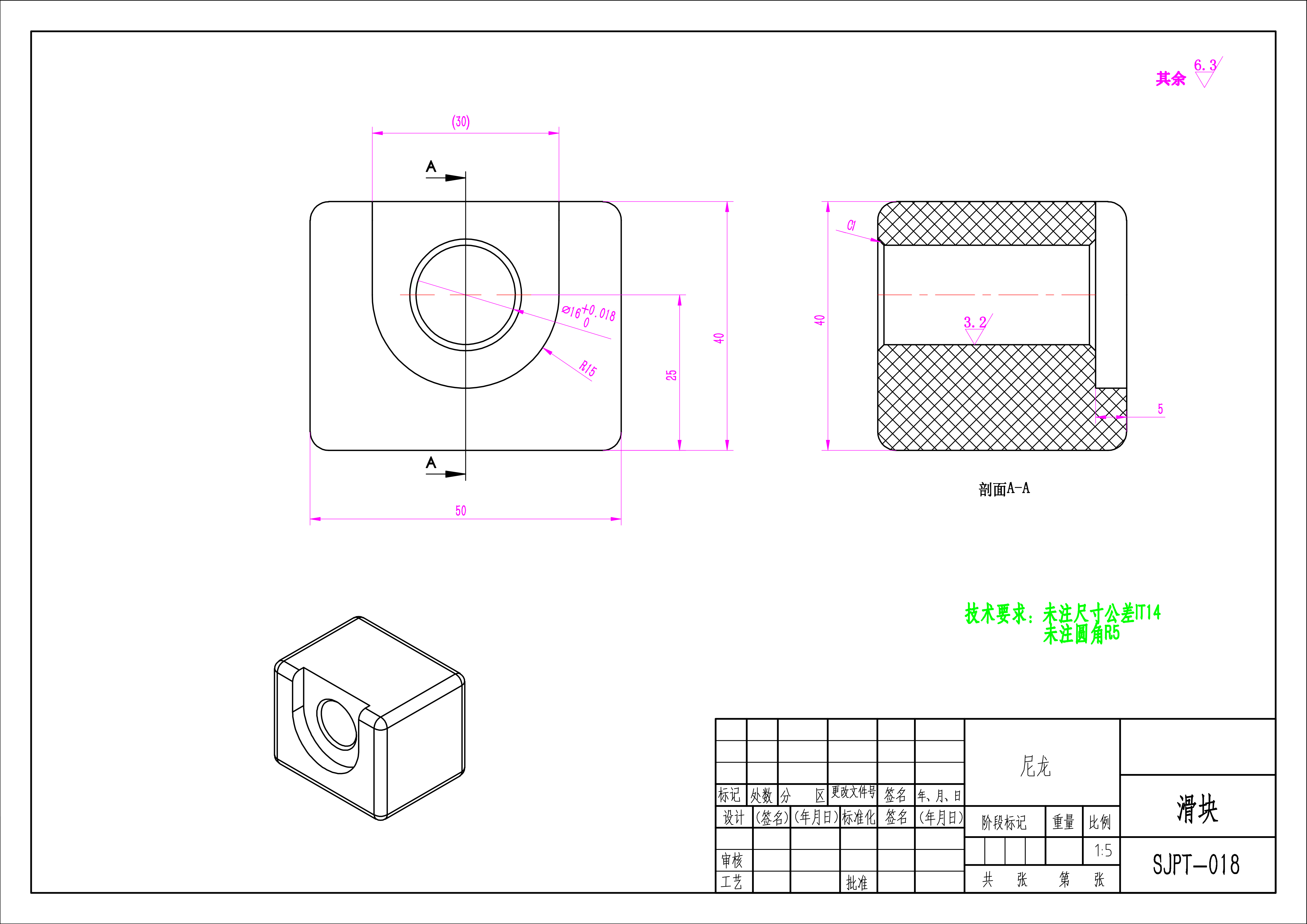

9	滑块-Model.jpg	1017.57K
10	滑块-Model.pdf	94.47K

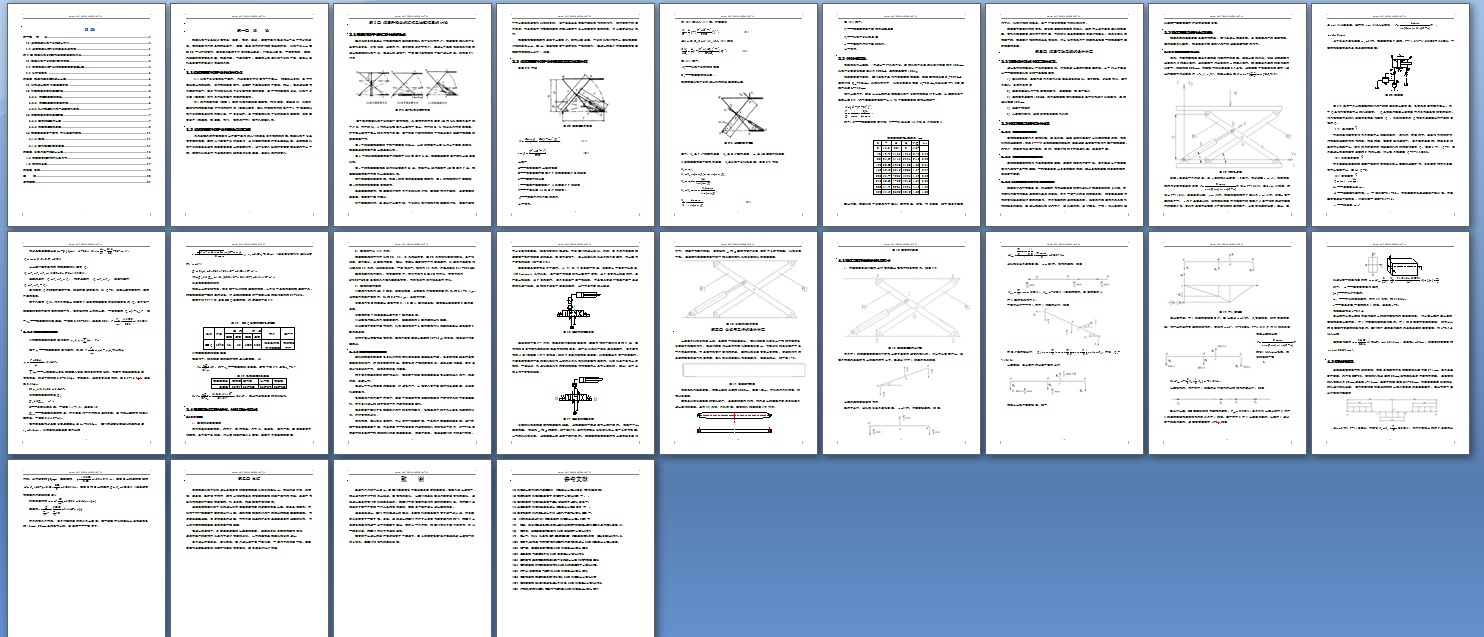

11	说明书.jpg	328.80K
12	限位柱-Model.jpg	410.64K

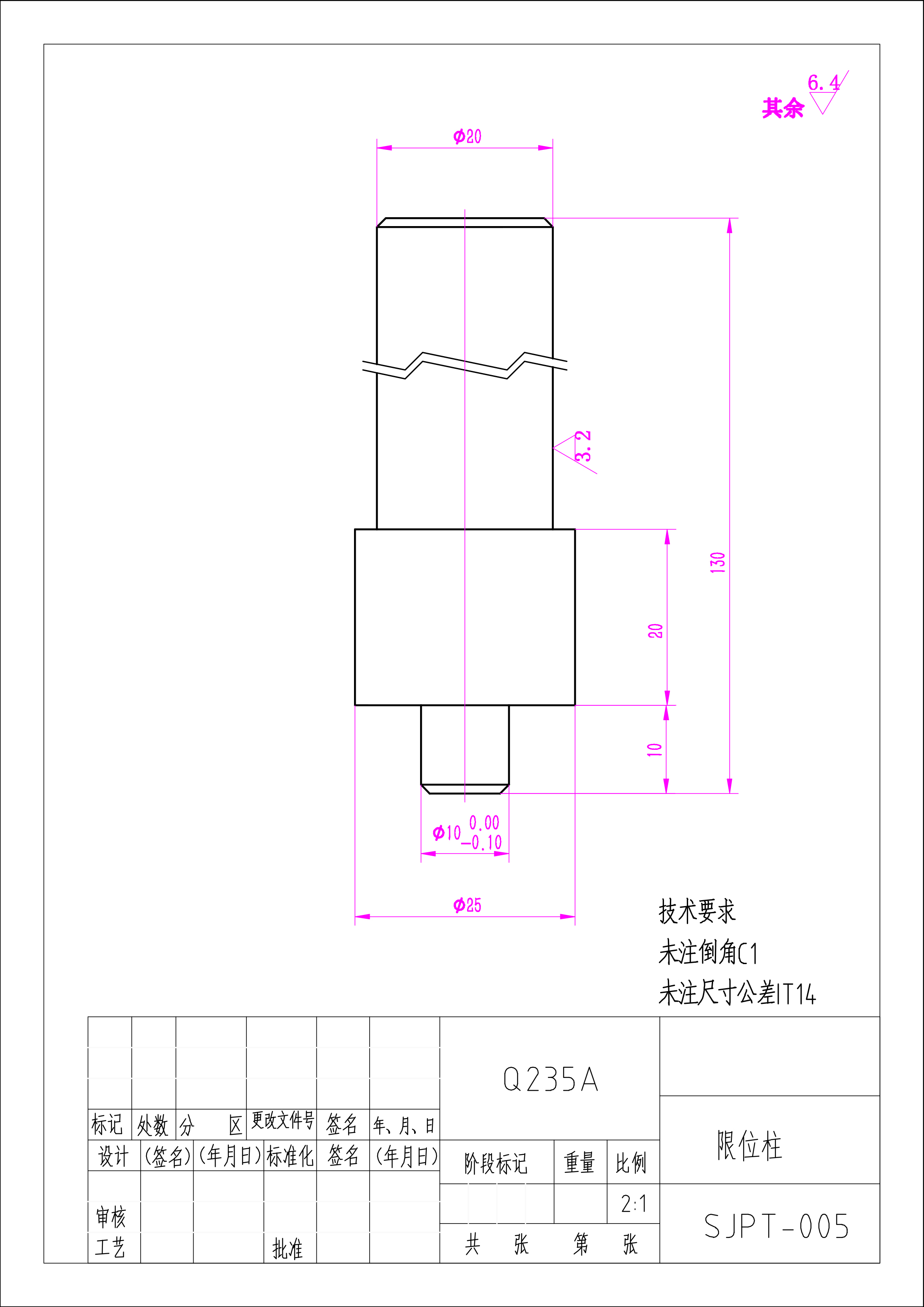

13	限位柱-Model.pdf	41.16K
14	20隔套.SLDPRT	80.45K
15	GB894．1-86轴用弹性挡圈A型16.SLDPRT	89.61K
16	GB894．1-86轴用弹性挡圈A型20.SLDPRT	88.58K
17	GB／T5783-2000六角头螺栓全螺纹M8×16.SLDPRT	146.85K
18	GB／T819．1-2000十字槽沉头螺钉M5×16.SLDPRT	113.33K
19	GB／T96．1-2002大垫圈A级8×2.SLDPRT	63.04K
20	上盖.SLDPRT	223.52K
21	上盖组焊.SLDASM	93.27K
22	下底.SLDPRT	610.81K
23	下底组焊.SLDASM	129.69K
24	剪臂.SLDPRT	87.64K
25	剪臂铰接轴.SLDPRT	102.31K
26	吊耳.SLDPRT	74.31K
27	固定铰接轴.SLDPRT	104.99K
28	整机装配.SLDASM	498.47K
29	整机装配.STEP	2.03M
30	活塞.SLDPRT	93.26K
31	液压缸.SLDPRT	64.36K
32	液压缸铰接轴.SLDPRT	102.29K
33	液压马达.SLDPRT	106.40K
34	滑块.SLDPRT	130.37K
35	短滑块轴.SLDPRT	93.17K
36	连接轴.SLDPRT	84.33K
37	遥控器.SLDPRT	225.83K
38	锁齿.SLDPRT	61.38K
39	锁齿板.SLDPRT	131.42K
40	锁齿轴.SLDPRT	81.65K
41	长滑块连接轴.SLDPRT	94.09K
42	限位柱.SLDPRT	56.21K
43	隔垫.SLDPRT	76.54K
44	下底.DWG	95.81K
45	剪臂.DWG	74.07K
46	吊耳.DWG	65.64K
47	整机装配.DWG	475.48K
48	液压系统图A1.dwg	113.09K
49	液压缸A1.dwg	152.09K
50	滑块.DWG	80.30K
51	说明书简图.dwg	63.15K
52	长滑块连接轴.DWG	77.52K
53	限位柱.DWG	66.58K
54	封面.doc	29.00K
55	摇控液压升降平台的设计--设计任务书.docx	81.35K
56	摘要.doc	32.00K
57	正文.doc	2.27M
58	调研报告.doc	29.50K
