MZ7121D单排多轴木工钻床（ID:1445082）

查找相似图纸

机械设备 / 非标机械 / MZ7121D单排多轴木工钻床

©非原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	00MZ7121D.0总装图.SLDASM	2.88M
2	0MZ7121D.1.1机架.SLDASM	346.49K
3	0MZ7121D.9进给机构部装图.SLDASM	1.19M
4	1.800.NDC.BCB-W616无动力滚筒.SLDPRT	433.35K
5	A105050-N-N-L700铝型材.SLDPRT	267.75K
6	A105050-N-N-L720铝型材.SLDPRT	573.13K
7	A105050-N-N-L986铝型材.SLDPRT	263.23K
8	AJHAG-M8-L15外螺纹紧定手柄.SLDPRT	93.08K
9	AJHAG-M8-L30外螺纹形紧定手柄.SLDPRT	90.49K
10	AJHBG-M8内螺纹型紧定手柄.SLDPRT	95.85K
11	AJHBG-M8内螺纹形紧定手柄.SLDPRT	107.17K
12	BCL-A20-D35推力球轴承.SLDPRT	128.71K
13	CLBS-A100-S200气缸体.SLDPRT	209.07K
14	CLBS-A100-S200气缸杆.SLDPRT	83.91K
15	CLBS-A100-S25气缸锁紧螺母.SLDPRT	99.75K
16	CLBS-A63-S25气缸螺母.SLDPRT	96.42K
17	CLBS-A63-S75气缸体.SLDPRT	219.68K
18	CLBS-A63-S75气缸杆.SLDPRT	87.43K
19	CLKS-A80-S100气缸体.SLDPRT	218.30K
20	CLKS-A80-S100气缸杆.SLDPRT	84.24K
21	CLKS-A80-S100调整螺母.SLDPRT	115.82K
22	CLKS-A80-S100锁紧螺母.SLDPRT	99.13K
23	COB05F203040翻边轴套.SLDPRT	72.97K
24	COB05F405040翻边轴套.SLDPRT	73.80K
25	CSFD-D40-L357导向轴.SLDPRT	58.76K
26	CTA-E20-R-A-P1_base.SLDPRT	128.98K
27	CTA-E20-R-A-P1位置显示器.SLDASM	106.58K
28	CTA_SCE-M5-L4.SLDPRT	75.44K
29	CWD-63气缸安装底板.SLDPRT	112.13K
30	CWE-100气缸支座.SLDPRT	83.54K
31	CWP-M20气缸接头.SLDASM	109.59K
32	CWP-M20气缸接头体.SLDPRT	107.79K
33	CWP-M20销轴.SLDPRT	95.06K
34	CWP_DQA-20轴用挡圈.SLDPRT	78.75K
35	ESK-D40-L556-F35-P78-T78翻转轴.SLDPRT	108.19K
36	GB／T70．1-2000内六角圆柱头螺钉M8×16.SLDPRT	132.33K
37	GB／T97．2-1985平垫圈倒角型A级8×1．6.SLDPRT	66.27K
38	HWLD-122手轮.SLDPRT	160.86K
39	LCKGA-12平面锁.SLDPRT	358.25K
40	MZ7121D.1-10调整垫.SLDPRT	69.02K
41	MZ7121D.1-1长导尺.SLDPRT	165.62K
42	MZ7121D.1-2左标尺.SLDPRT	62.98K
43	MZ7121D.1-3右标尺.SLDPRT	62.26K
44	MZ7121D.1-4工作台.SLDPRT	153.92K
45	MZ7121D.1-5门.SLDPRT	72.48K
46	MZ7121D.1-6标尺.SLDPRT	63.74K
47	MZ7121D.1-7盖板.SLDPRT	53.50K
48	MZ7121D.1-8盖板.SLDPRT	65.87K
49	MZ7121D.1-9盖板.SLDPRT	70.98K
50	MZ7121D.1.1-10气缸座板.SLDPRT	84.57K
51	MZ7121D.1.1-11长板.SLDPRT	55.31K
52	MZ7121D.1.1-12长板A.SLDPRT	78.45K
53	MZ7121D.1.1-13短板.SLDPRT	76.30K
54	MZ7121D.1.1-14前板.SLDPRT	53.80K
55	MZ7121D.1.1-15后板.SLDPRT	55.62K
56	MZ7121D.1.1-16限位柱1.SLDPRT	62.55K
57	MZ7121D.1.1-17限位柱2.SLDPRT	66.70K
58	MZ7121D.1.1-18主轴底座.SLDPRT	78.79K
59	MZ7121D.1.1-18主轴座.SLDPRT	78.85K
60	MZ7121D.1.1-19顶板.SLDPRT	46.54K
61	MZ7121D.1.1-1下管1.SLDPRT	61.22K
62	MZ7121D.1.1-20立板.SLDPRT	106.13K
63	MZ7121D.1.1-21底管.SLDPRT	71.13K
64	MZ7121D.1.1-22电箱前板.SLDPRT	74.09K
65	MZ7121D.1.1-23底角板.SLDPRT	87.76K
66	MZ7121D.1.1-24电箱围板.SLDPRT	82.16K
67	MZ7121D.1.1-25底角板.SLDPRT	88.95K
68	MZ7121D.1.1-25电箱小板.SLDPRT	56.94K
69	MZ7121D.1.1-26锁挡板.SLDPRT	75.81K
70	MZ7121D.1.1-27横梁.SLDPRT	133.45K
71	MZ7121D.1.1-28立柱.SLDPRT	116.57K
72	MZ7121D.1.1-2下管2.SLDPRT	61.85K
73	MZ7121D.1.1-3底板.SLDPRT	62.56K
74	MZ7121D.1.1-4立管.SLDPRT	72.08K
75	MZ7121D.1.1-5斜撑.SLDPRT	74.25K
76	MZ7121D.1.1-6纵管.SLDPRT	70.67K
77	MZ7121D.1.1-7横管.SLDPRT	62.16K
78	MZ7121D.1.1-8铝型材底板.SLDPRT	68.30K
79	MZ7121D.1.1-9辅台座板.SLDPRT	62.19K
80	MZ7121D.1床身.SLDASM	797.02K
81	MZ7121D.2-1气缸压紧盘.SLDPRT	98.37K
82	MZ7121D.2-2上压紧缸座.SLDPRT	107.67K
83	MZ7121D.2压紧机构部装图.SLDASM	392.26K
84	MZ7121D.3-1槽钢1.SLDPRT	143.21K
85	MZ7121D.3左辅台.SLDASM	397.91K
86	MZ7121D.4-1槽钢.SLDPRT	139.46K
87	MZ7121D.4右辅台.SLDASM	402.17K
88	MZ7121D.5-1角座1.SLDPRT	90.63K
89	MZ7121D.5-2角座2.SLDPRT	93.09K
90	MZ7121D.5-3挡板.SLDPRT	65.15K
91	MZ7121D.5-4轴.SLDPRT	86.14K
92	MZ7121D.5移动靠尺部装图.SLDASM	289.28K
93	MZ7121D.6-1角座3.SLDPRT	89.50K
94	MZ7121D.6-2销轴.SLDPRT	76.14K
95	MZ7121D.6-3转板.SLDPRT	67.98K
96	MZ7121D.6-4长标尺.SLDPRT	63.10K
97	MZ7121D.6-5短标尺.SLDPRT	61.65K
98	MZ7121D.6.1-2转座体.SLDPRT	98.14K
99	MZ7121D.6.1方轴焊体.SLDASM	84.59K
100	MZ7121D.6小靠尺部装图.SLDASM	157.32K
101	MZ7121D.7-1导向板A.SLDPRT	102.54K
102	MZ7121D.7-2导向板B.SLDPRT	107.08K
103	MZ7121D.7导向装置部装图.SLDASM	278.41K
104	MZ7121D.8-1底板.SLDPRT	78.19K
105	MZ7121D.8-2竖板.SLDPRT	55.19K
106	MZ7121D.8-3圆台.SLDPRT	68.60K
107	MZ7121D.8-4气缸用销轴.SLDPRT	87.48K
108	MZ7121D.8-5滑板.SLDPRT	3B
109	MZ7121D.8-6滑板座.SLDPRT	3B
110	MZ7121D.8-7轴承座.SLDPRT	3B
111	MZ7121D.8-8丝杠.SLDPRT	3B
112	MZ7121D.8气缸座.SLDASM	122.29K
113	MZ7121D.9-10滑板座.SLDPRT	282.18K
114	MZ7121D.9-11滑板.SLDPRT	192.98K
115	MZ7121D.9-12丝母.SLDPRT	96.06K
116	MZ7121D.9-1间隔板.SLDPRT	217.13K
117	MZ7121D.9-2轴座.SLDPRT	127.89K
118	MZ7121D.9-3座体.SLDPRT	479.09K
119	MZ7121D.9-4滑座.SLDPRT	249.68K
120	MZ7121D.9-5轴承座.SLDPRT	105.98K
121	MZ7121D.9-6丝杠.SLDPRT	94.12K
122	MZ7121D.9-7垫.SLDPRT	67.73K
123	MZ7121D.9-8连接件.SLDPRT	67.81K
124	MZ7121D.9-9盖板.SLDPRT	61.79K
125	MZ7121D.9.1-1定位板.SLDPRT	130.70K
126	MZ7121D.9.1-2调节板.SLDPRT	82.62K
127	MZ7121D.9.1定位板座.SLDPRT	122.59K
128	MZ7121D.9.1定位板座.SLDPRT.SLDASM	176.04K
129	MZ78121D.6.1-1方轴.SLDPRT	75.37K
130	OLBM-D30-L70轴套.SLDPRT	180.77K
131	PBNB-D10-L30定位销.SLDPRT	52.13K
132	PBNB-D8-L30定位销.SLDPRT	53.85K
133	PHW603D三通接头.SLDPRT	221.22K
134	PMF803D穿板接头.SLDPRT	216.73K
135	PSL603A调速阀.SLDPRT	163.98K
136	SCA-M10-L30内六角螺钉.SLDPRT	59.98K
137	SCA-M10-L40螺钉内六角螺钉.SLDPRT	52.70K
138	SCA-M10-L80内六角螺钉.SLDPRT	48.23K
139	SCA-M6-L12内六角螺钉.SLDPRT	63.55K
140	SCA-M6-L25内六角螺钉.SLDPRT	57.84K
141	SCA-M6-L30内六角螺钉.SLDPRT	56.13K
142	SCA-M6-L60内六角螺钉.SLDPRT	46.60K
143	SCA-M8-L35内六角螺钉.SLDPRT	56.04K
144	SCA-M8-L60内六角螺钉.SLDPRT	52.03K
145	SCE-M6-L16紧定螺钉.SLDPRT	60.98K
146	SCE-M8-L16紧定螺钉.SLDPRT	64.55K
147	SCG-M3-L8内六角圆头螺钉.SLDPRT	72.96K
148	SLMNA-M6螺母.SLDPRT	102.15K
149	SLMNC-M20螺母.SLDPRT	99.14K
150	SPHS-M3-L10十字盘头螺钉.SLDPRT	90.71K
151	TAS01-20轴用挡圈.SLDPRT	79.13K
152	TBF45-M8-L25T型螺栓.SLDPRT	64.00K
153	TSCW-45-M8-L25T型螺栓.SLDPRT	68.08K
154	内六角螺钉M8-20.SLDPRT	85.23K
155	弹性垫圈8.SLDPRT	86.13K
156	螺栓M10-60.SLDPRT	88.20K
157	螺母M10.SLDPRT	76.75K
158	螺母M16.SLDPRT	77.91K
159	连接件.SLDPRT	63.58K
160	钻排.SLDPRT	243.35K

此图纸下载需要500金币

立即下载

发布者

135****0864

创作: 8

粉丝: 0

加入时间：2024-03-09

私信

关注

模型信息

图纸ID：1445082

图纸格式：sldasm,sldprt

文件大小：22.01M

所需金币：500

上传时间：2024-06-08 13:09:28

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2020

标签

单排多轴木工钻床

单排木工钻床

多轴木工钻床

木工钻床

木工用钻孔机

图纸简介

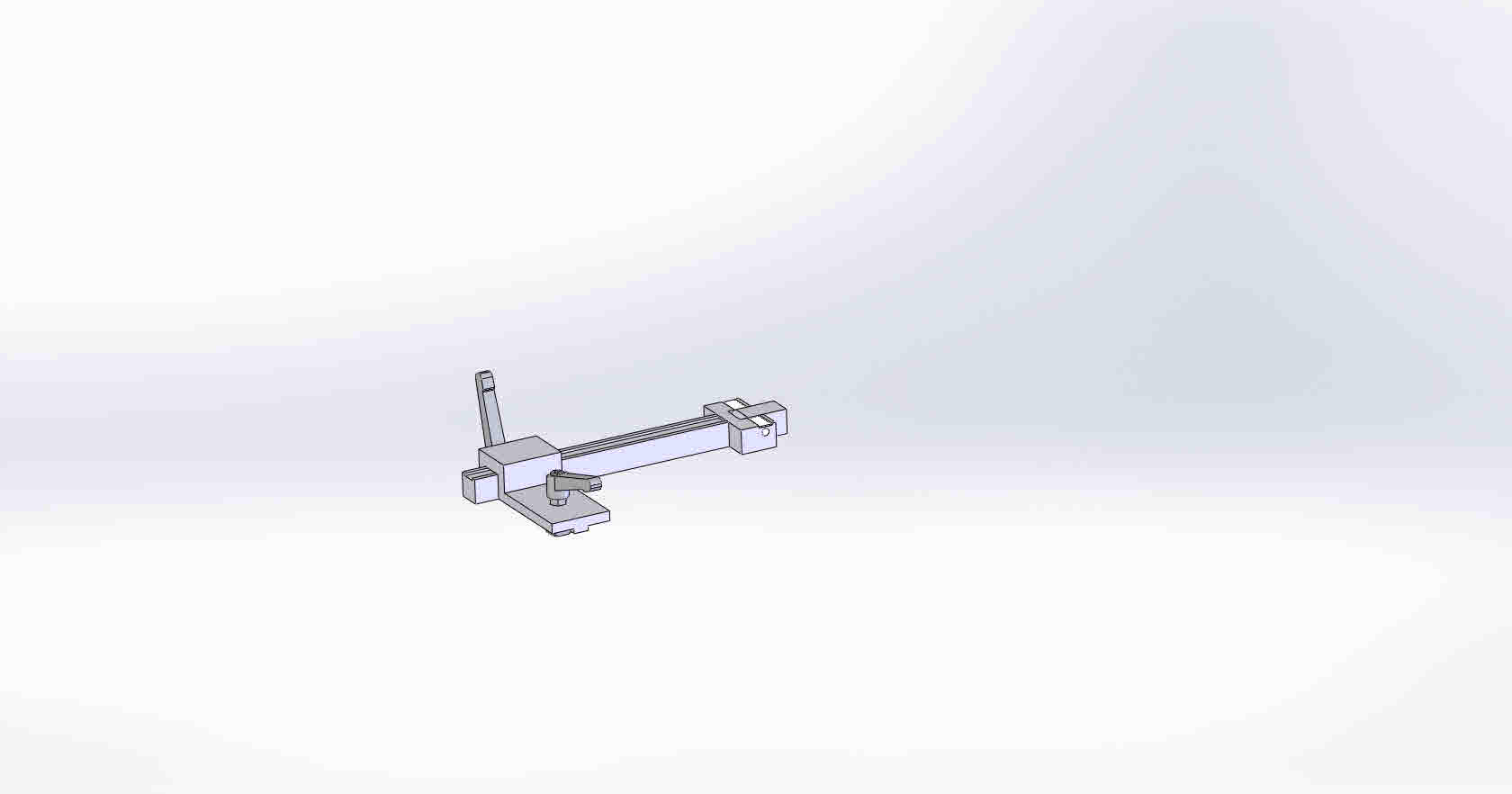

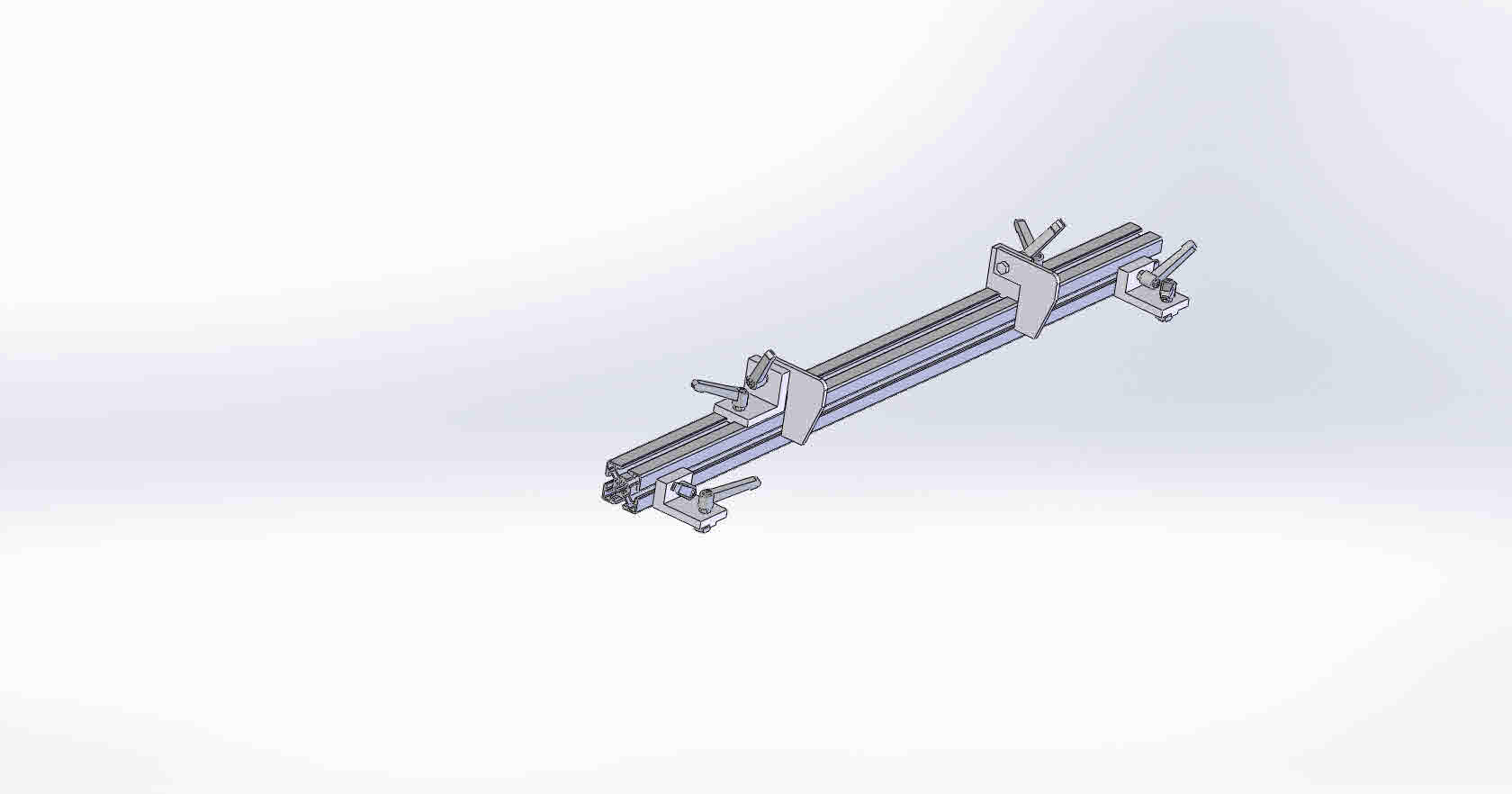

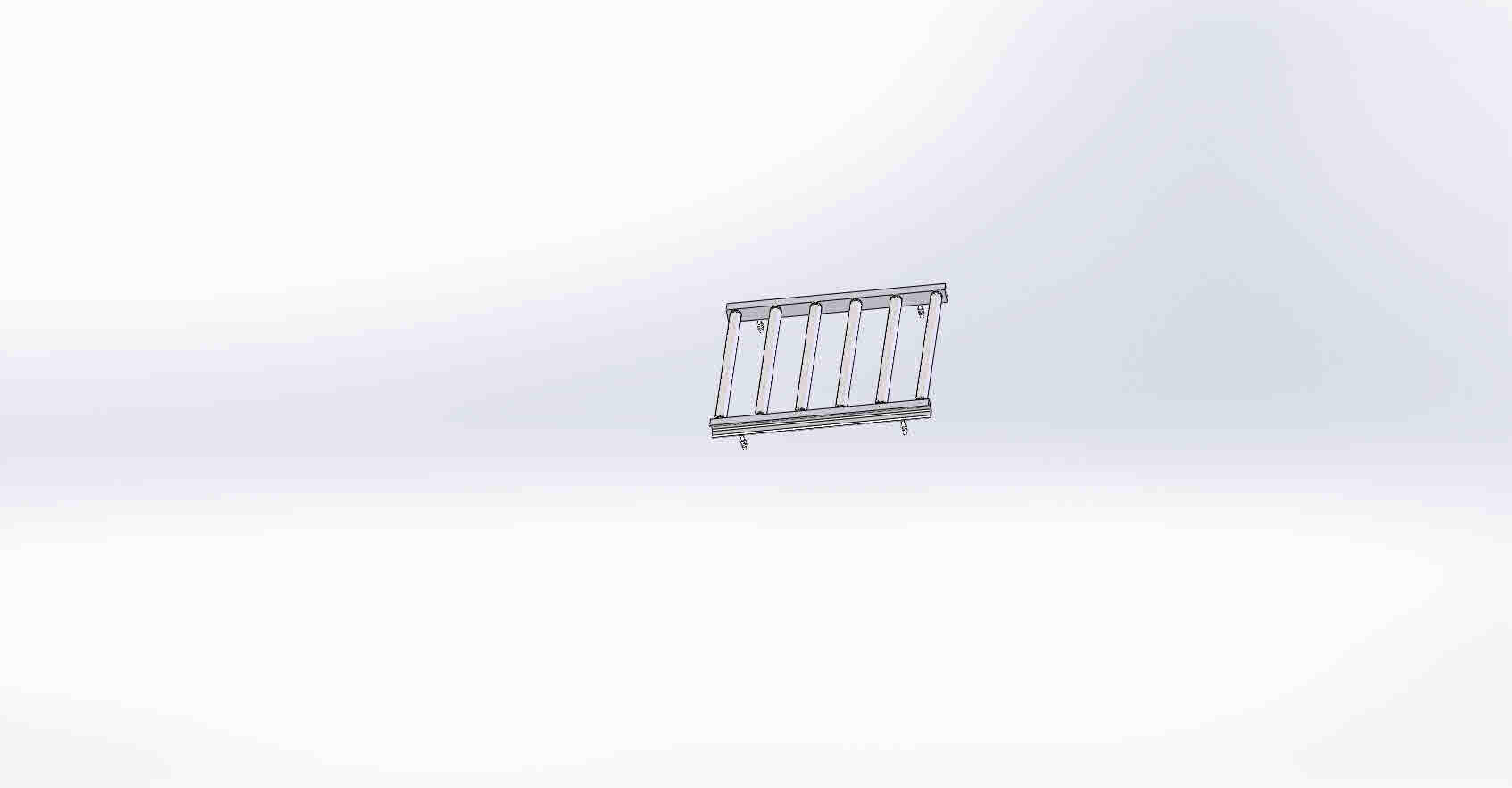

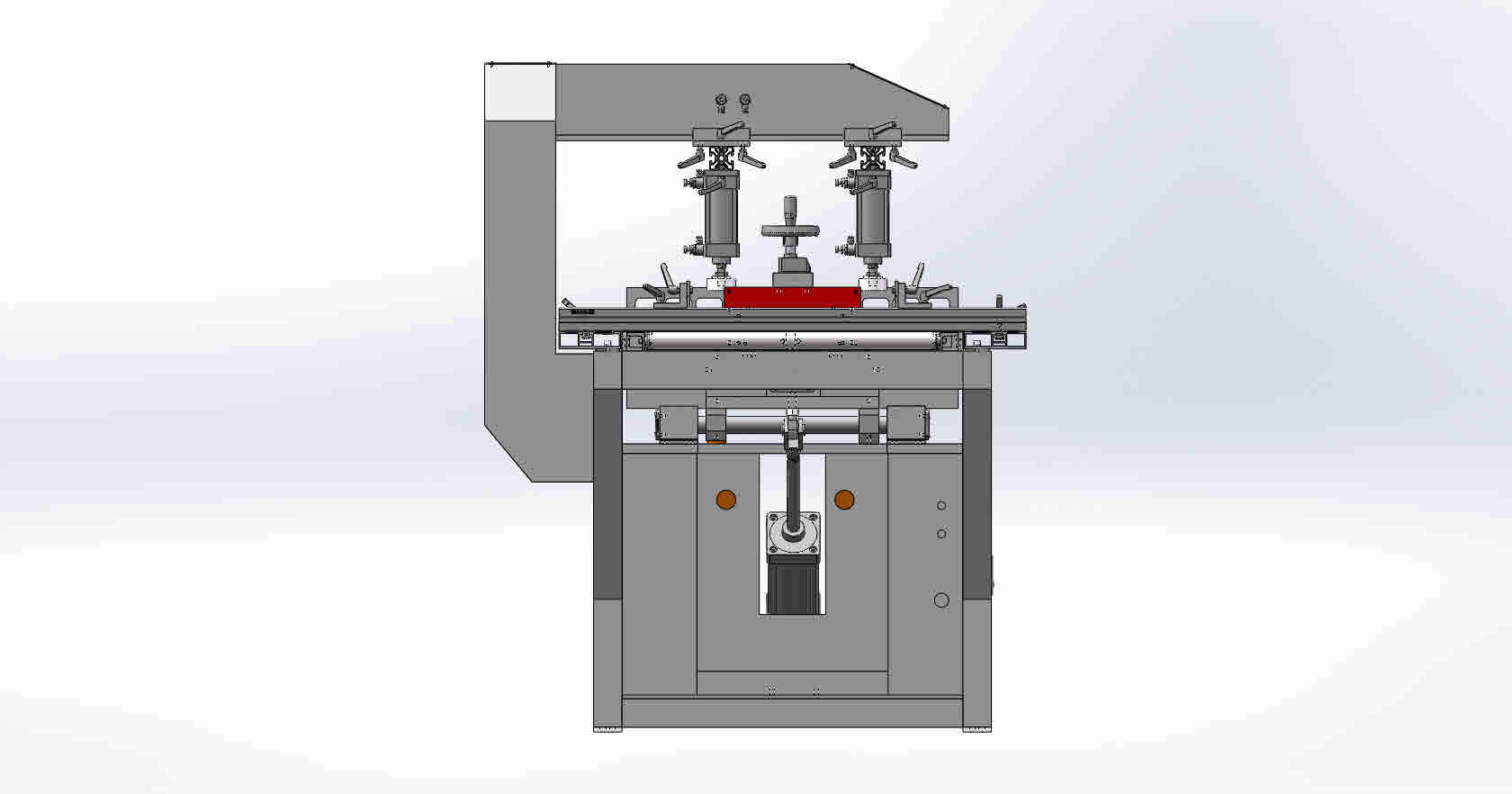

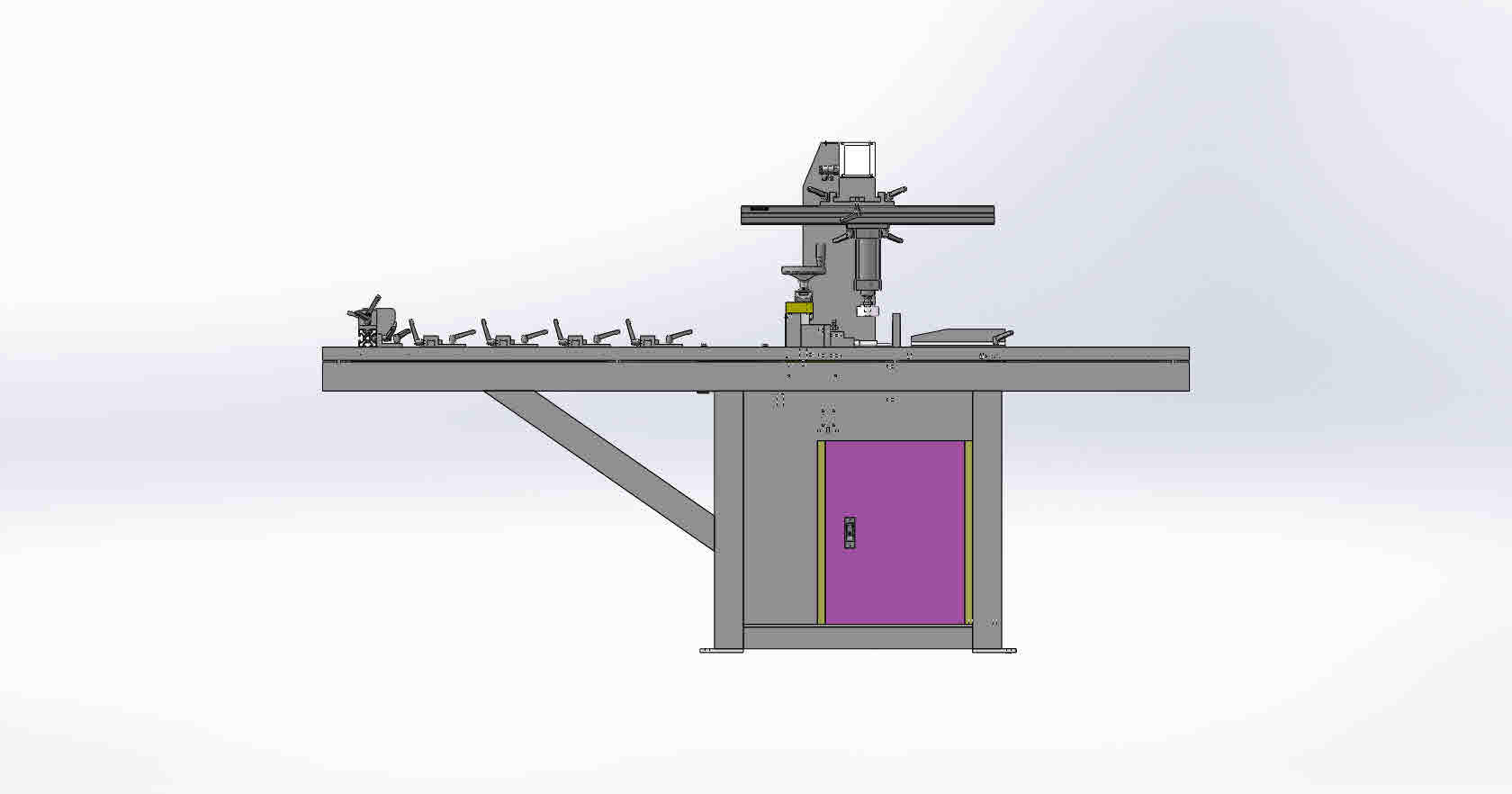

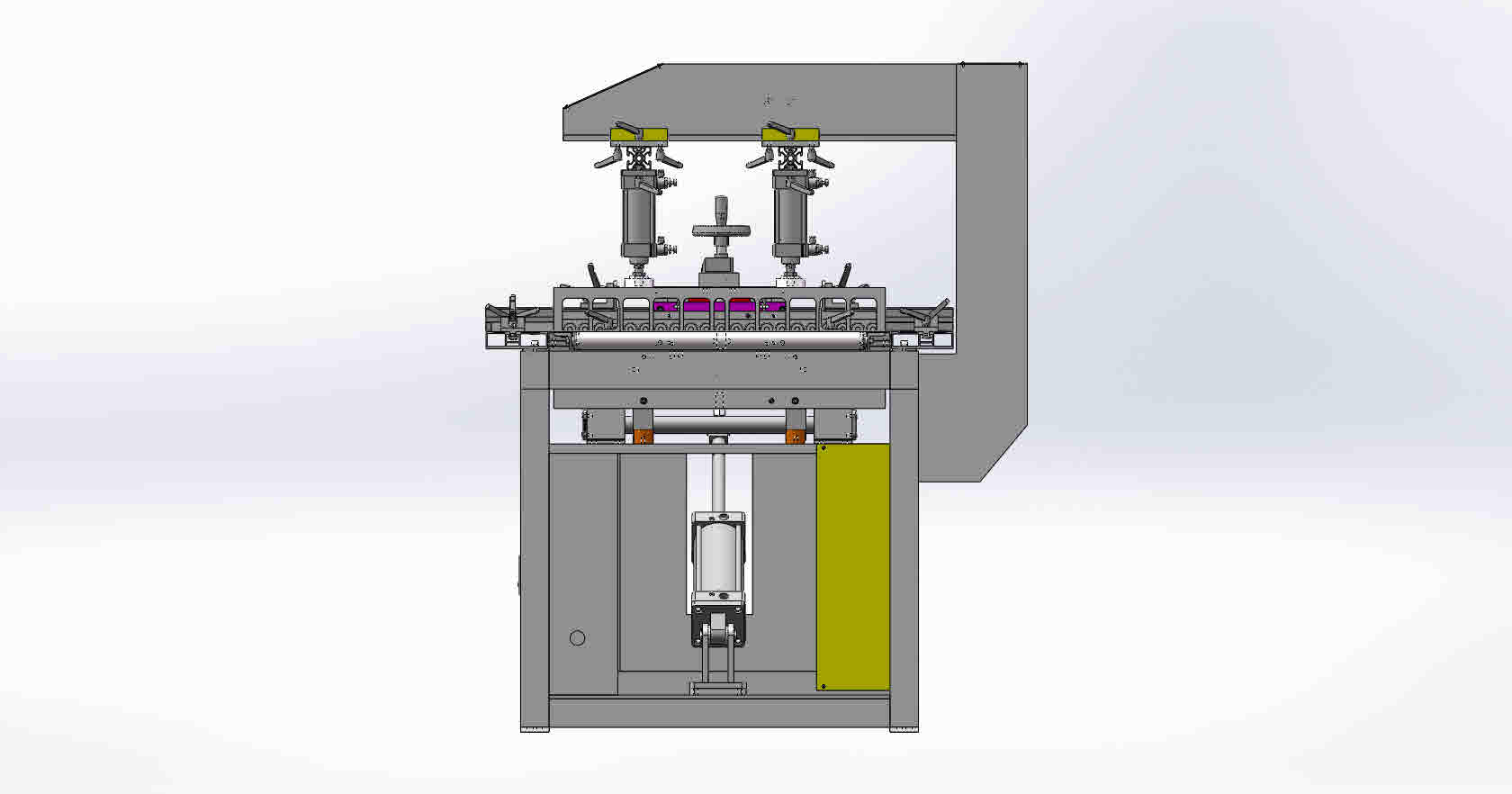

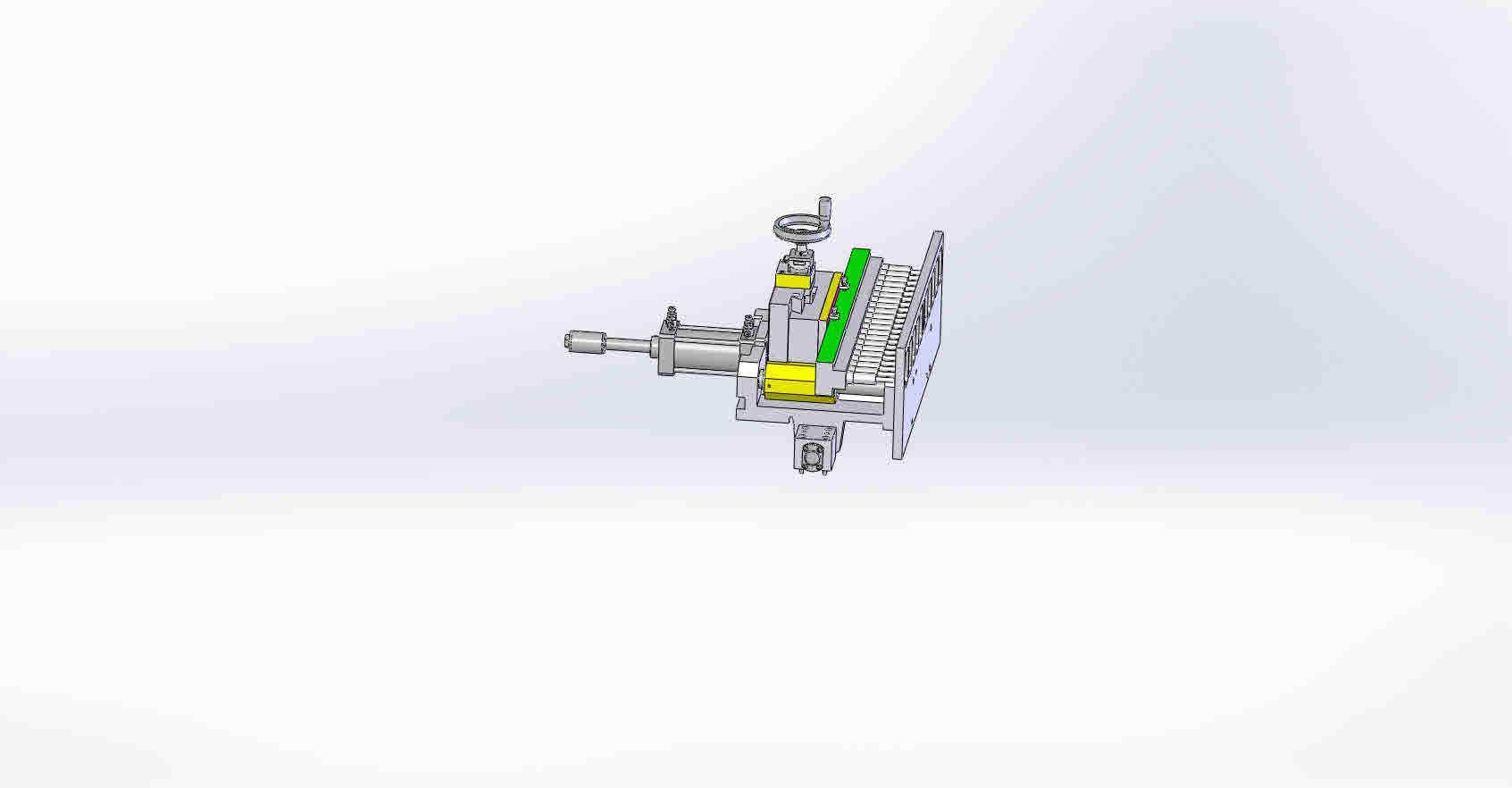

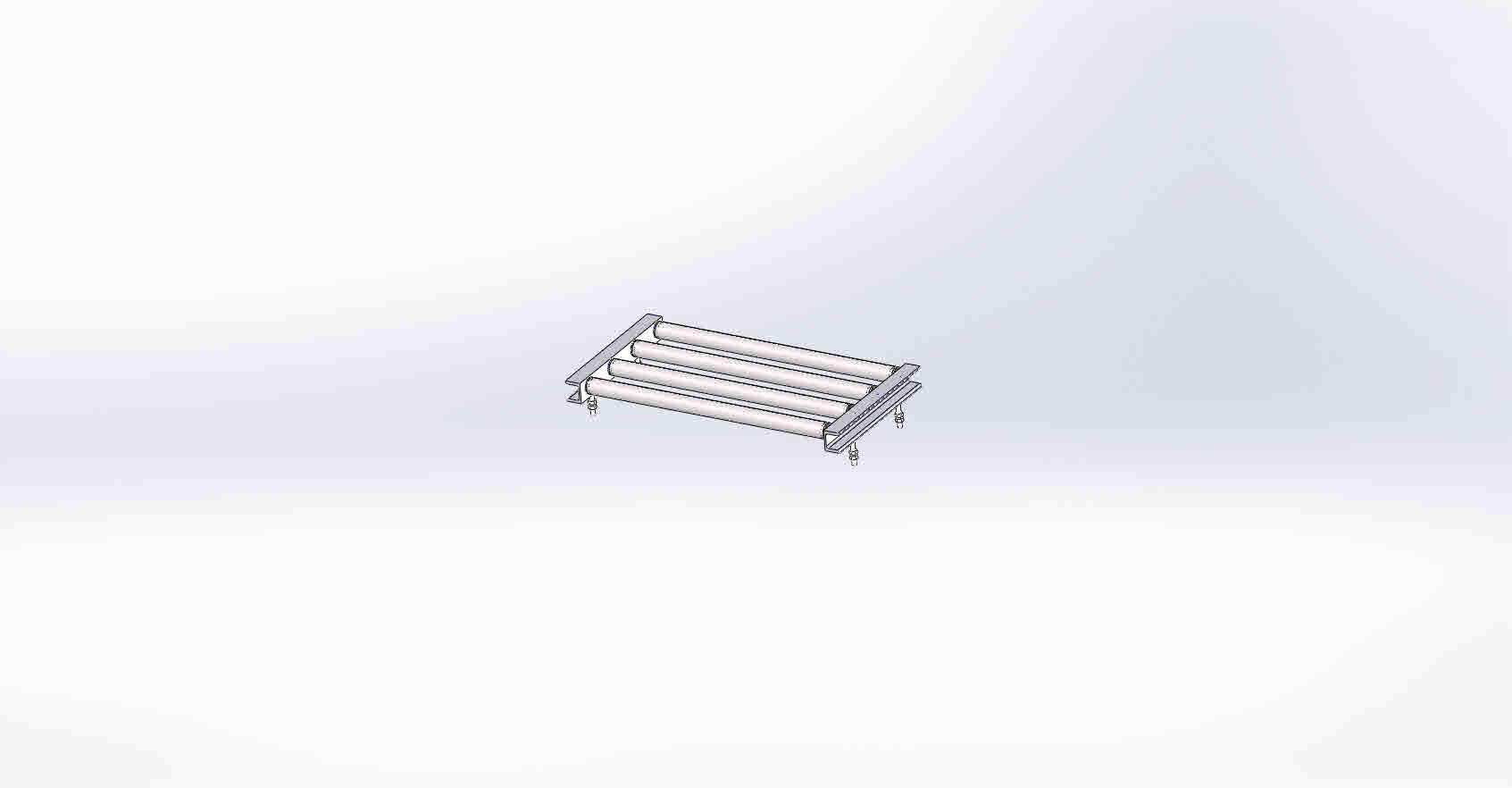

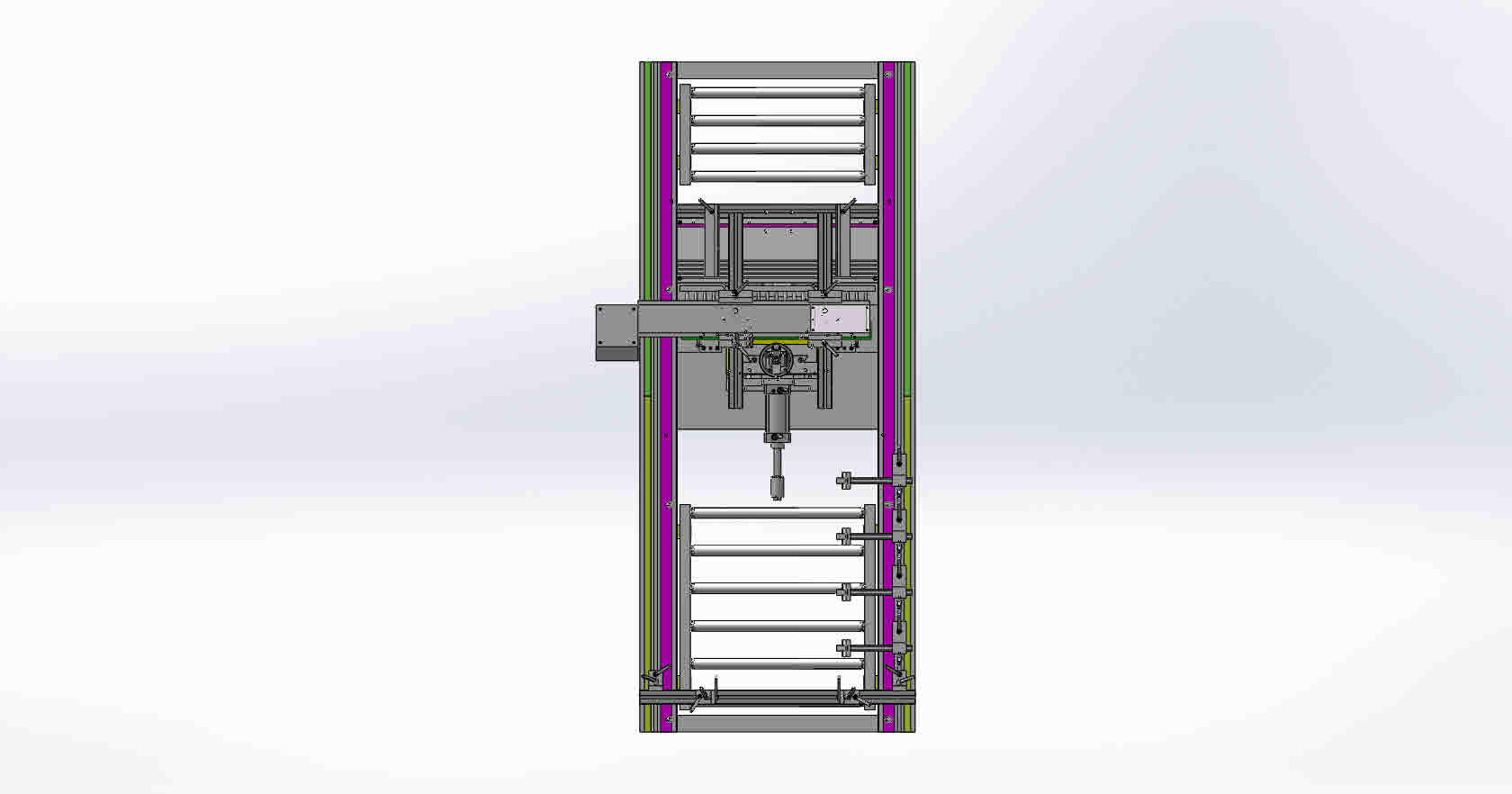

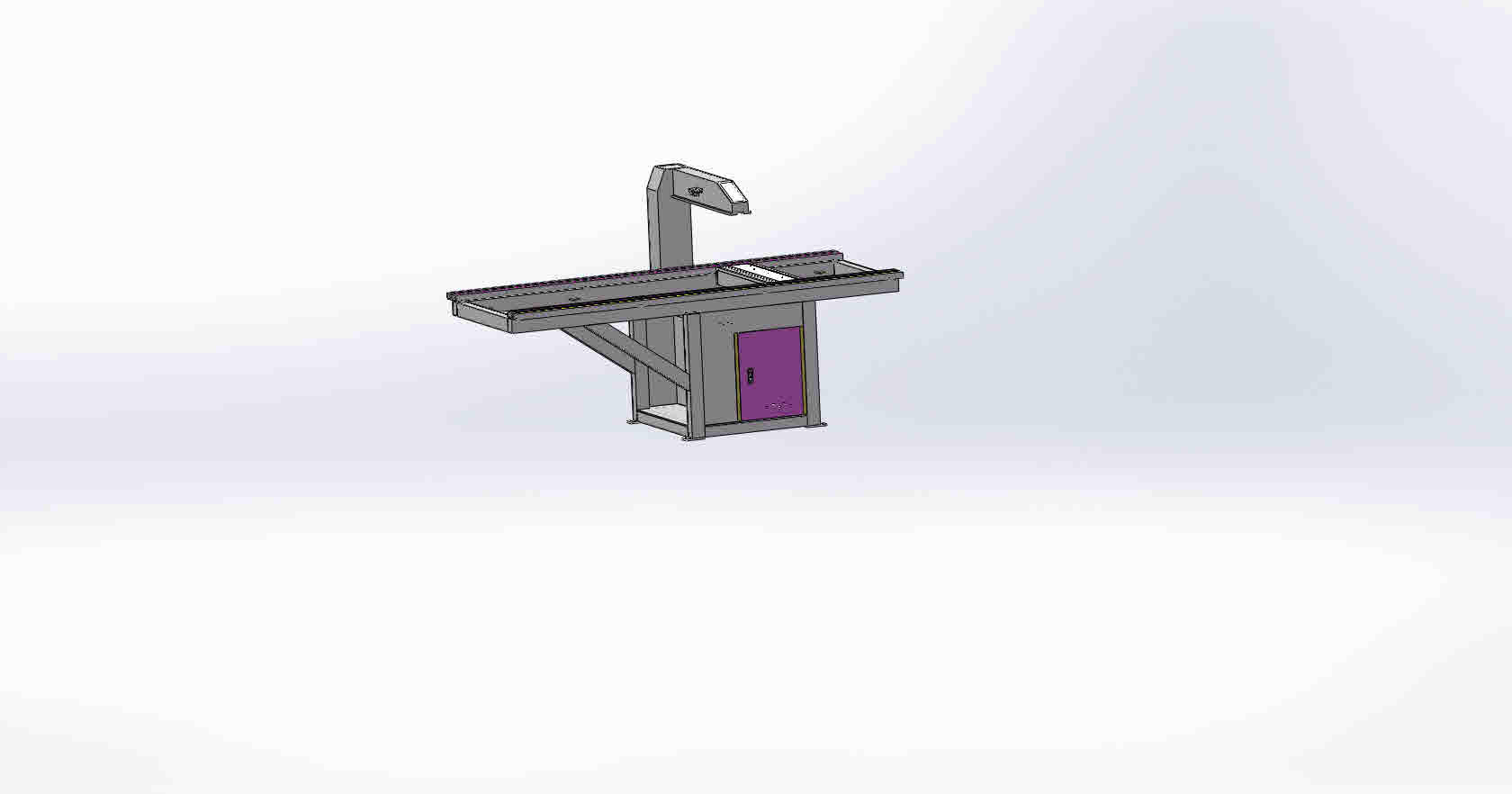

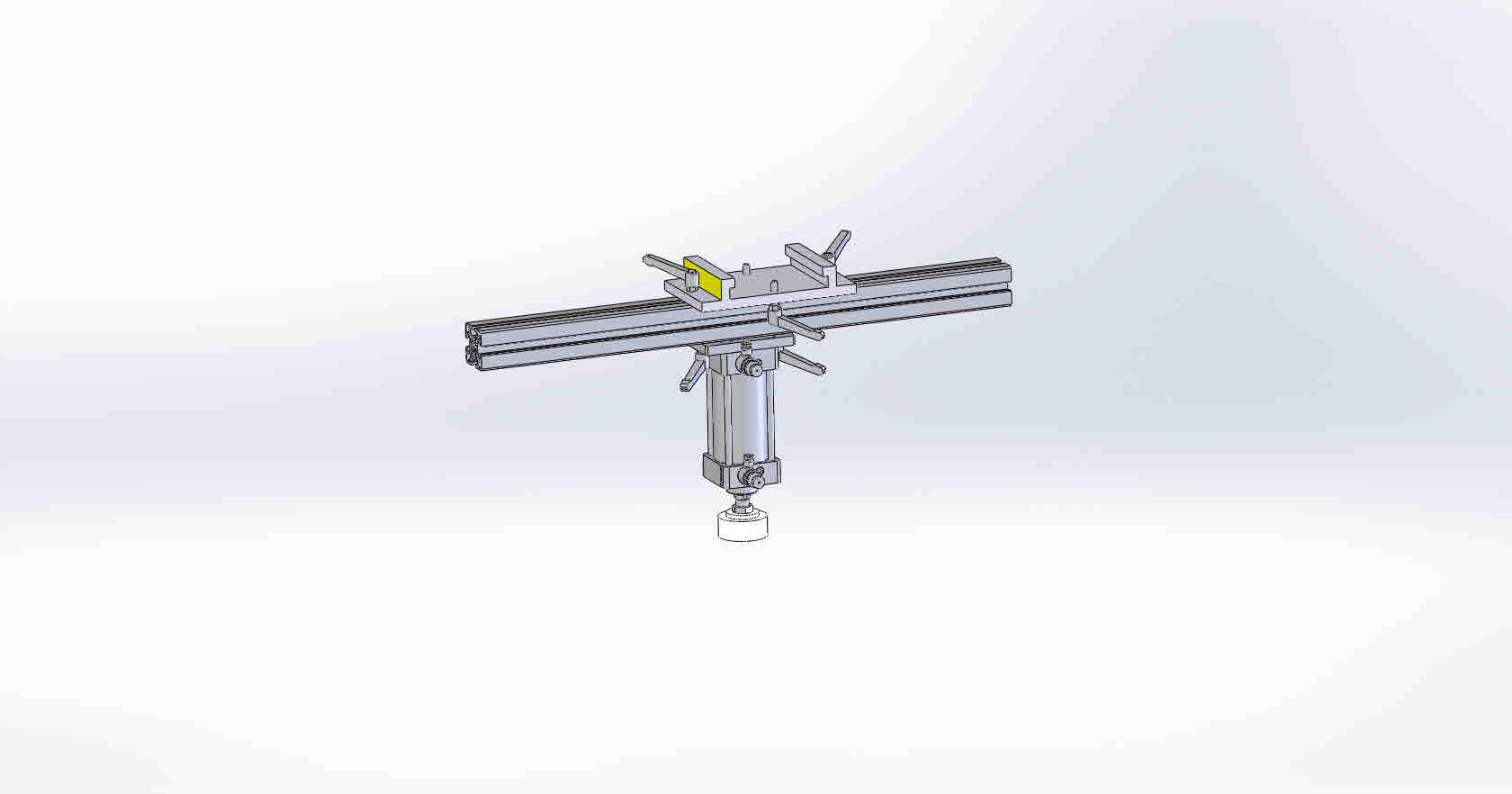

MZ7121D型单排多轴木工钻床主要用于组合家具、板式家具的圆榫孔加工。适用于实木、刨花板、中密度纤维板等木制品。它可以快速加工大小不同、位置不同的圆榫孔，提高钻孔的效率。本机床主要有床身、工作台、进给机构、压紧与气控、电气系统组成。床身：由机架、箱体等件组合而成，用于安装和支撑其它部件。工作台：由导尺、机台、辊筒等件组成，用于放置工件及安装调位机构。进给机构：由钻排、电机、显示器、丝杠等件组成，用于完成工件的定深加工。压紧与气控：由气缸、横梁、电磁阀、气缸压盘等件组成，用于完成工件的夹紧及钻排的进给。电气系统：由继电器、开关、变压器等件组成，用于保证机床正常工作。
