锥齿轮座零件的钻、攻4-M8螺纹孔夹具设计及加工工艺含4张CAD图（ID:1448624）
0.png)
0.png)
0.png)
0.png)
0.png)

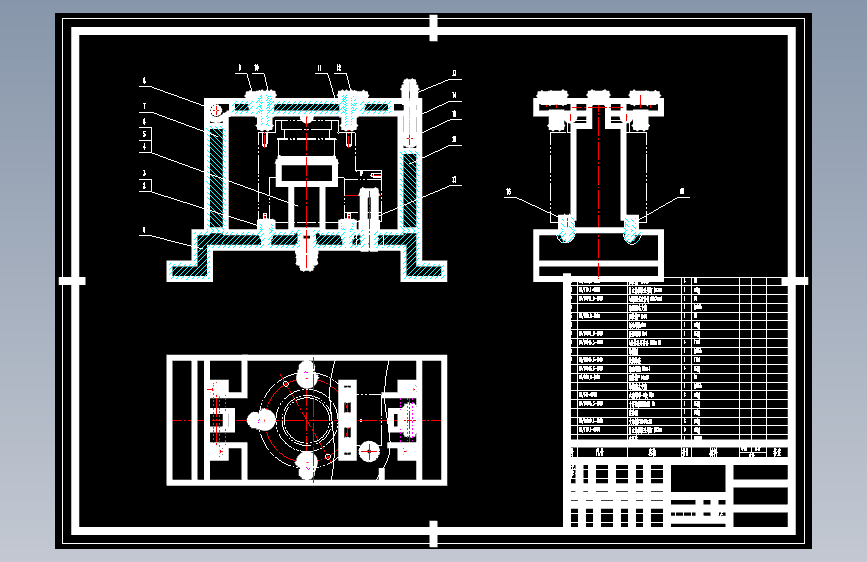

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17183553295398.zip | 2.84M |
| 2 | A2-夹具装配图.dwg | 108.72K |

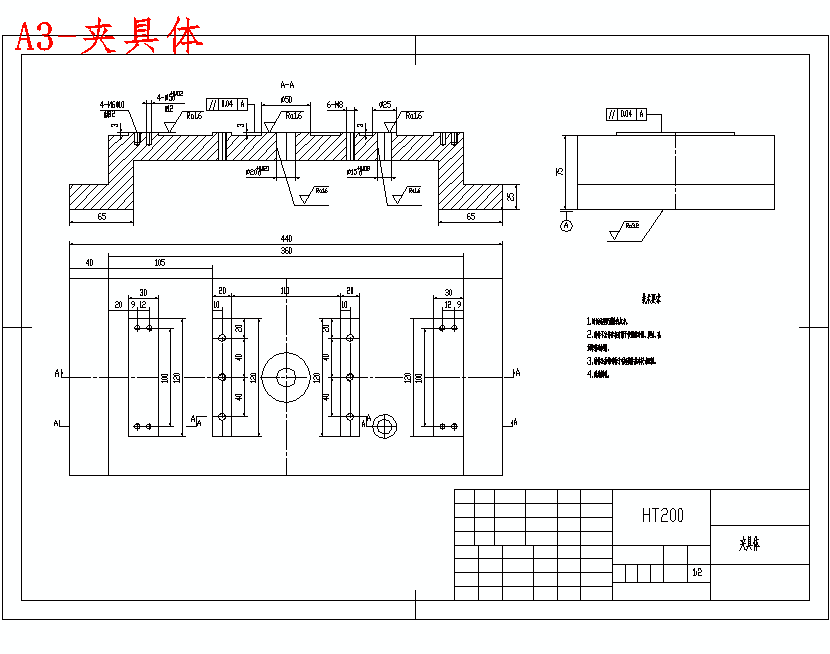

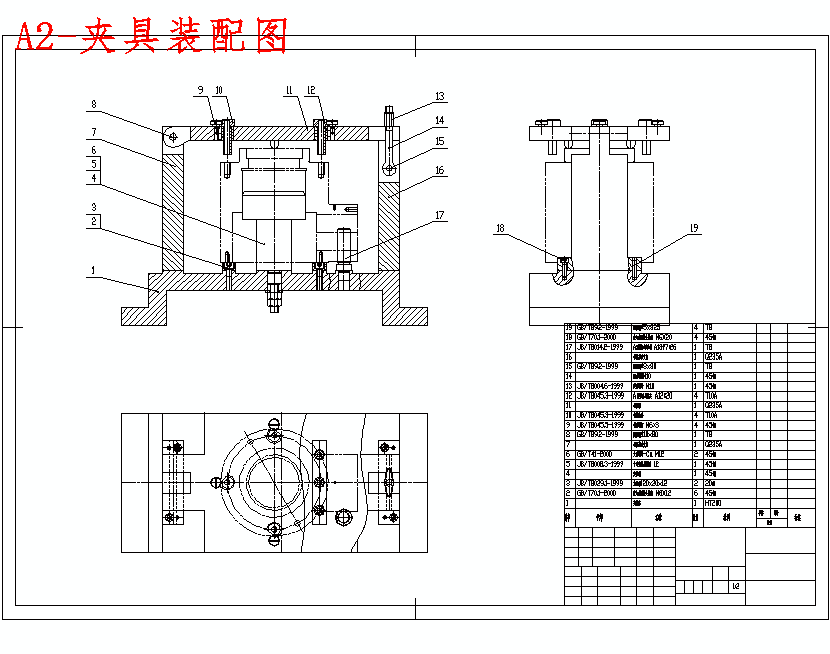

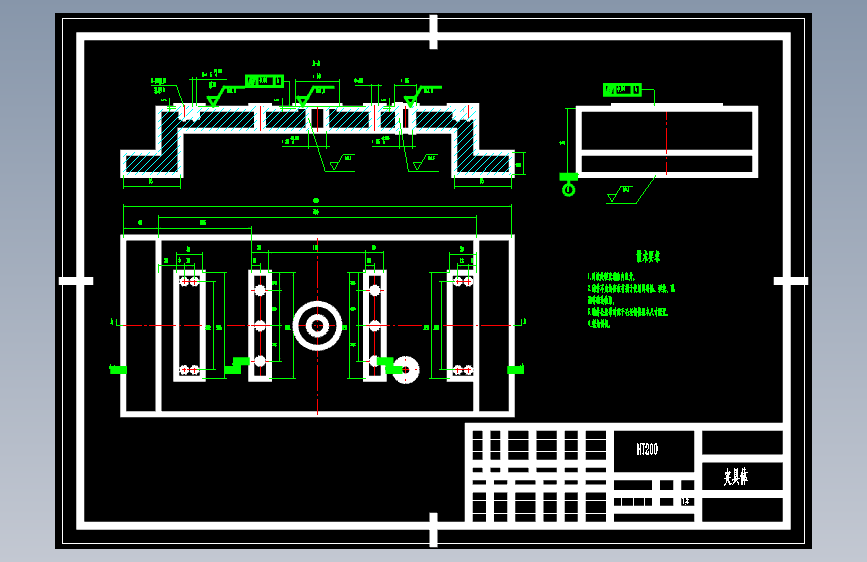

| 3 | A3-夹具体.dwg | 74.39K |

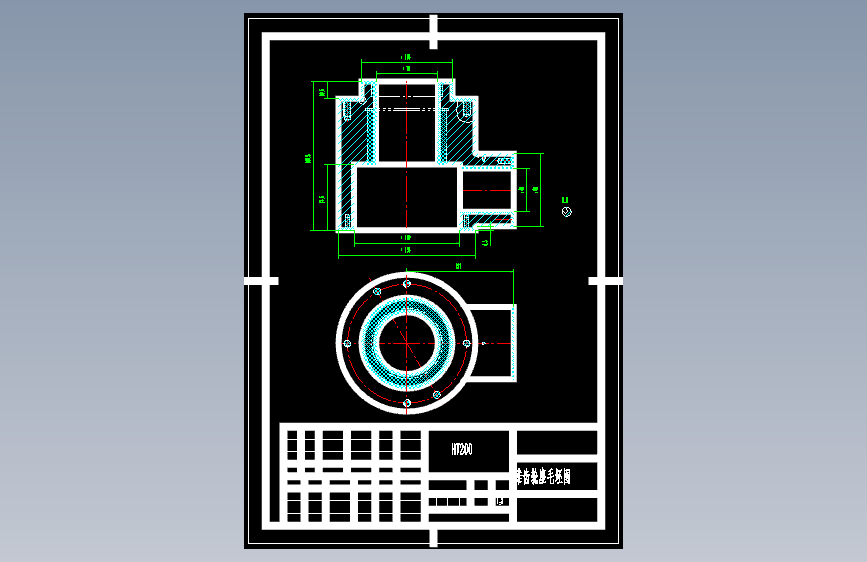

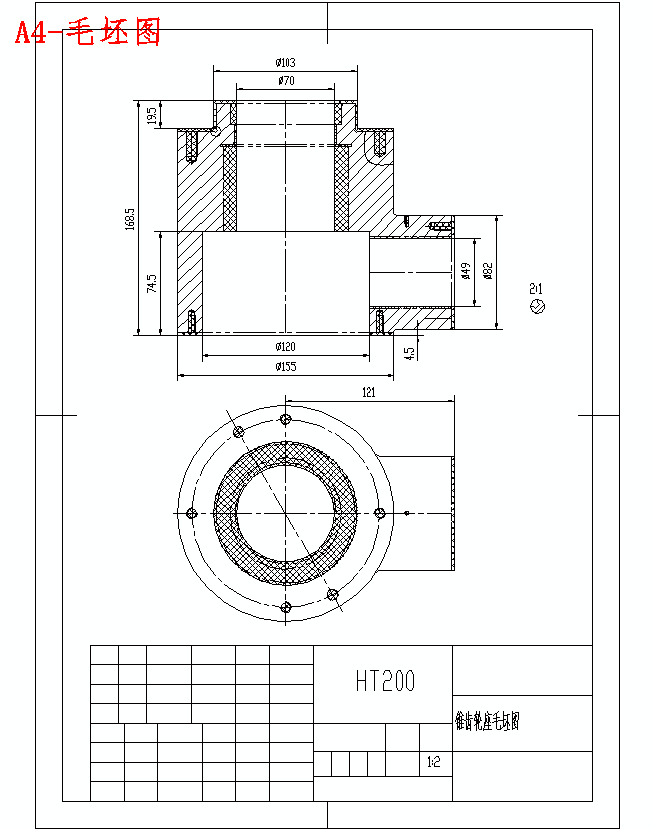

| 4 | A4-毛坯图.dwg | 96.95K |

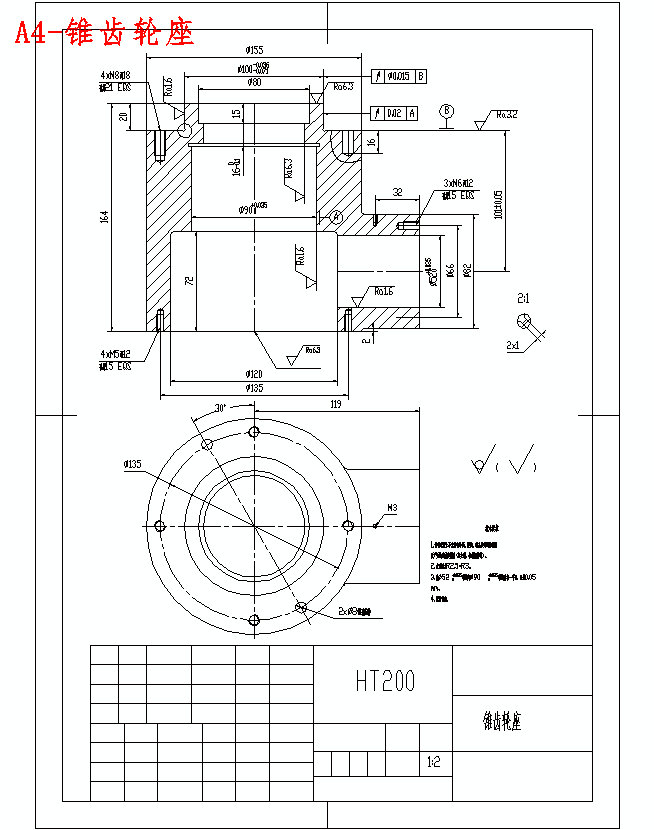

| 5 | A4-锥齿轮座.dwg | 67.07K |
| 6 | 参考图纸-若不要请删除.zip | 374.84K |

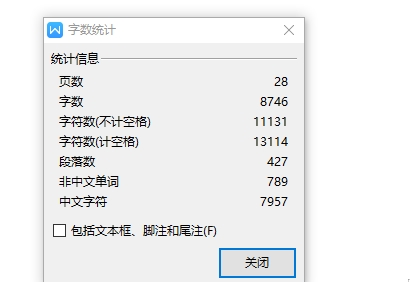

| 7 | 字数统计.JPG | 37.43K |

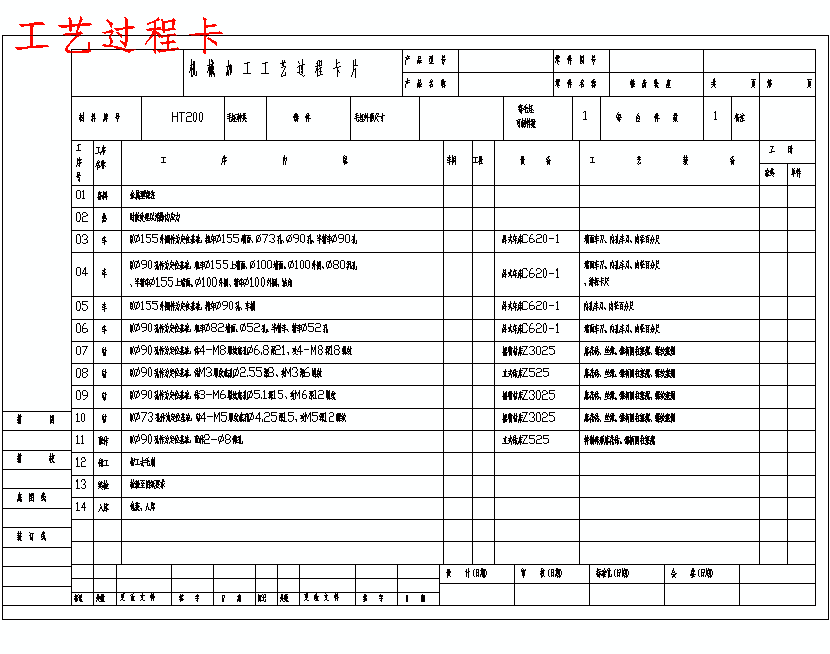

| 8 | 工艺过程卡.dwg | 47.69K |
| 9 | 机加工序卡03.dwg | 74.61K |

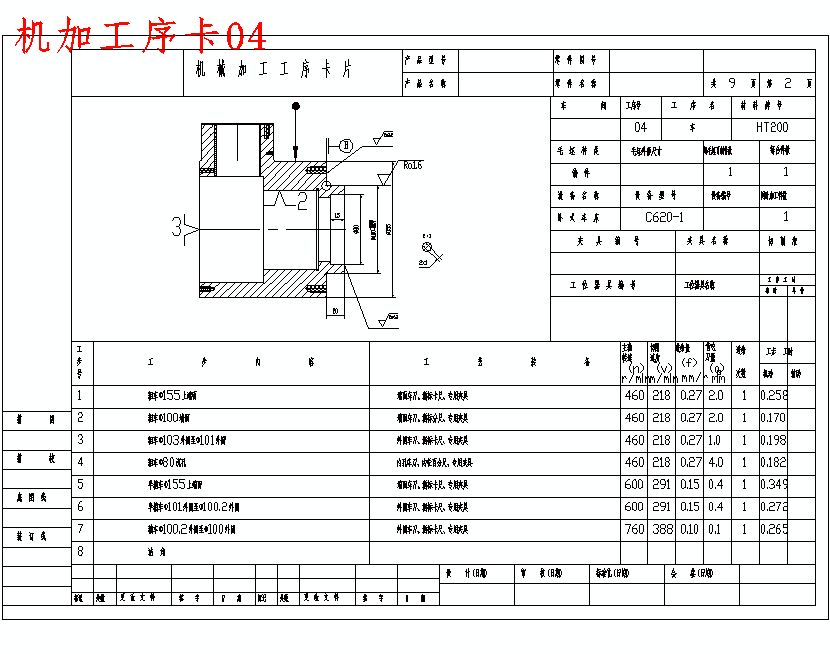

| 10 | 机加工序卡04.dwg | 74.83K |

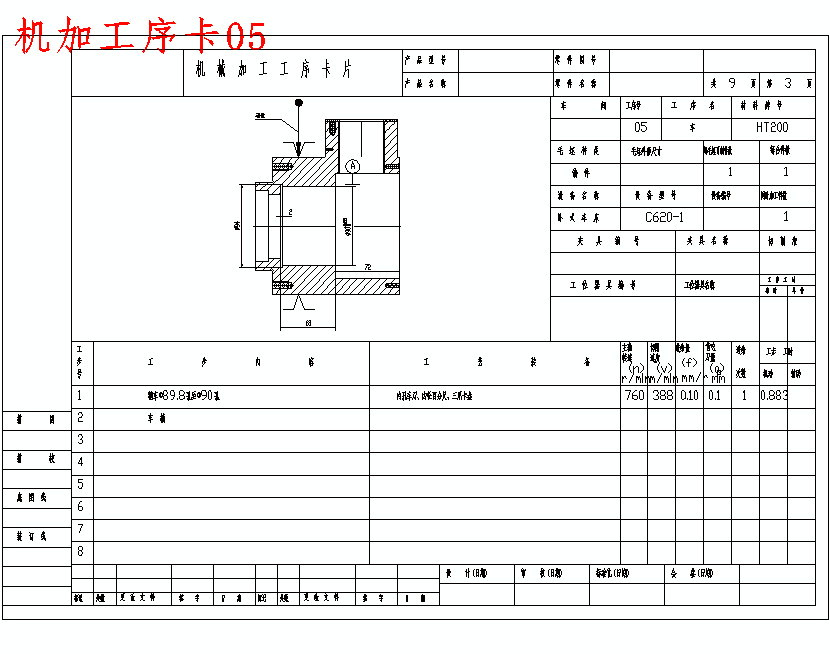

| 11 | 机加工序卡05.dwg | 67.53K |

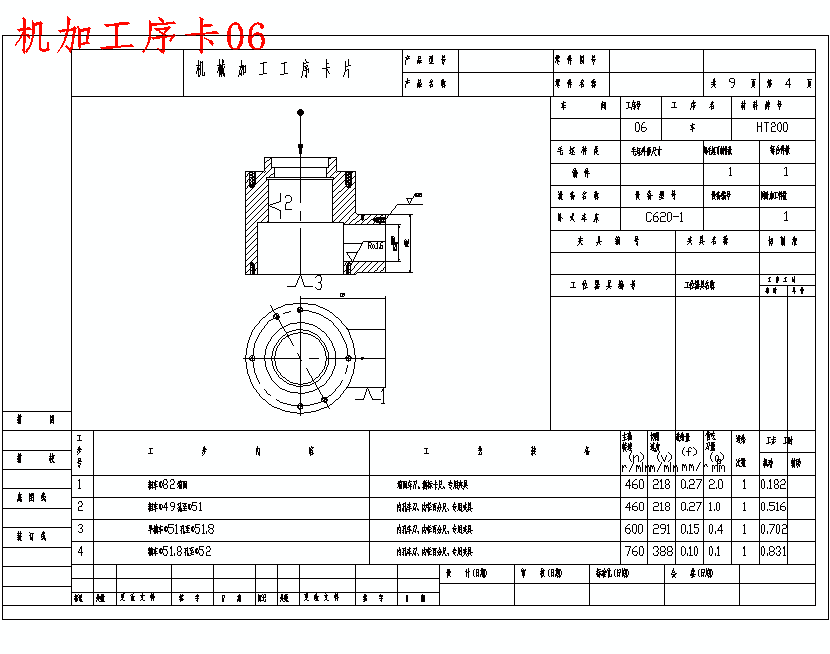

| 12 | 机加工序卡06.dwg | 71.53K |

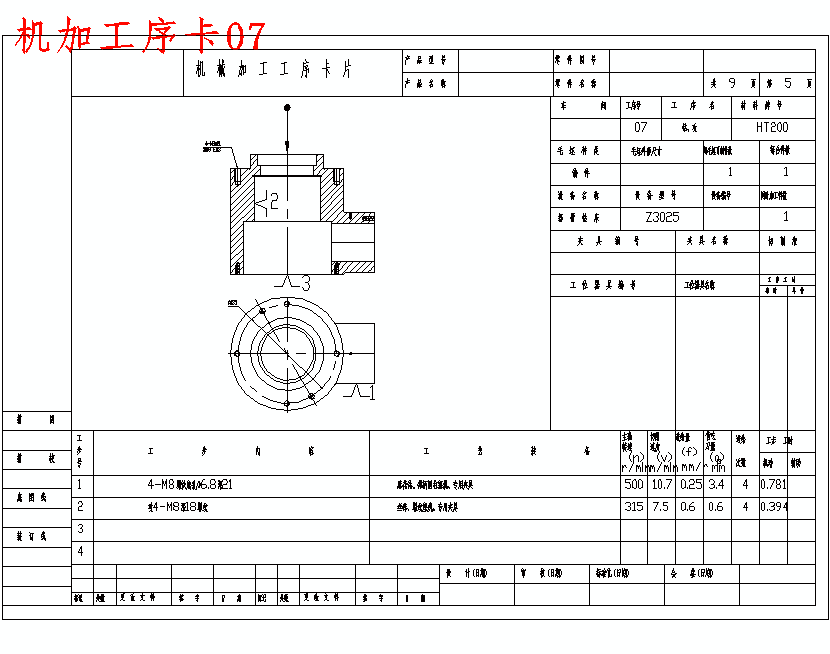

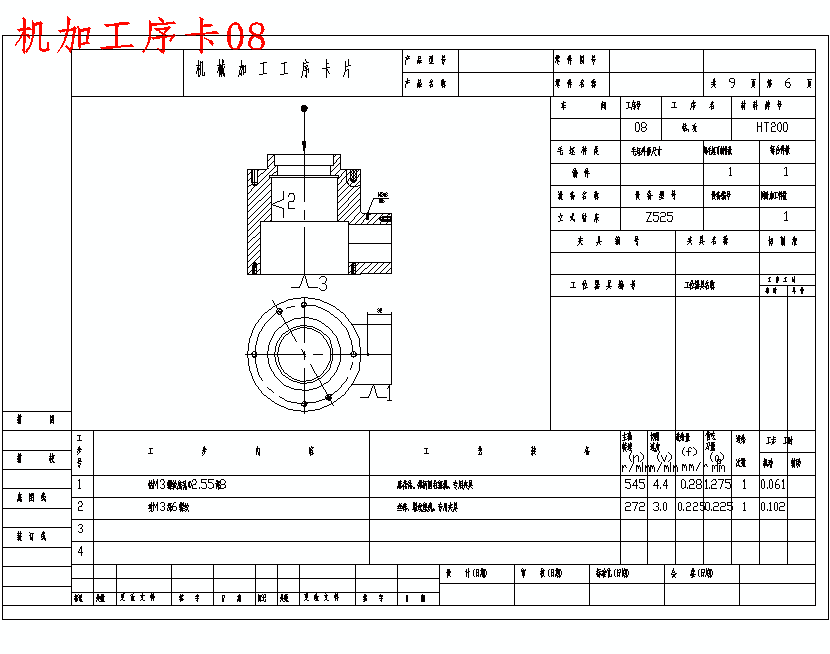

| 13 | 机加工序卡07.dwg | 62.04K |
| 14 | 机加工序卡08.dwg | 60.79K |
| 15 | 机加工序卡09.dwg | 61.79K |

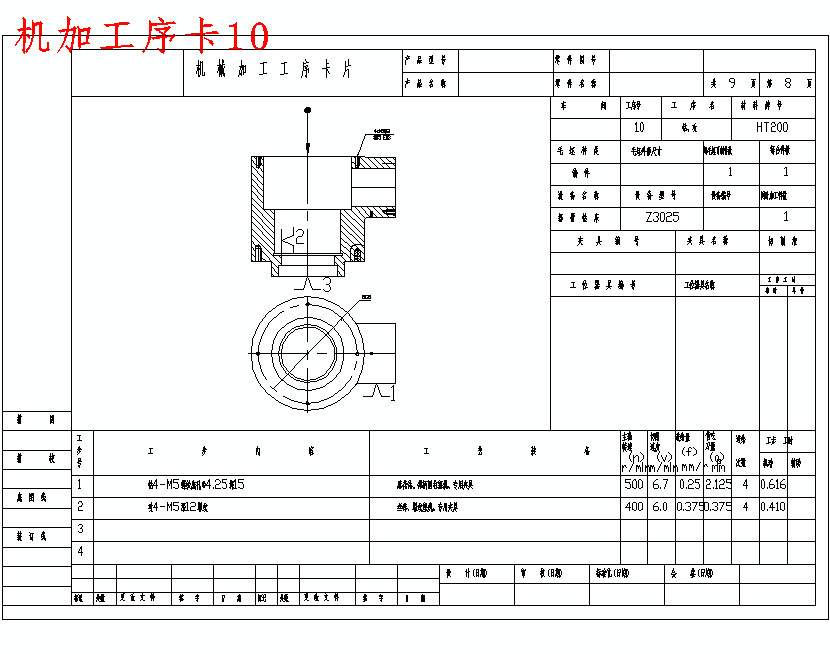

| 16 | 机加工序卡10.dwg | 57.60K |

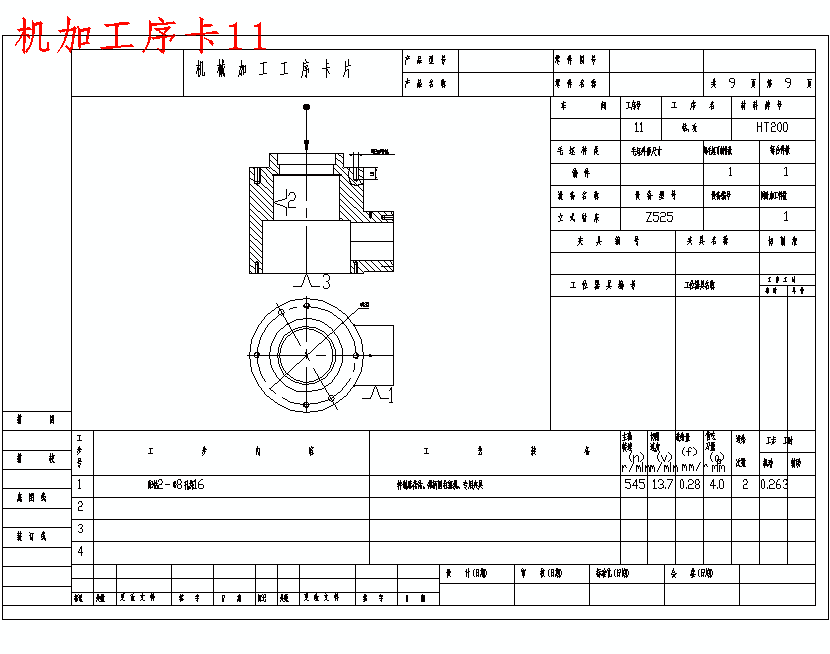

| 17 | 机加工序卡11.dwg | 60.69K |

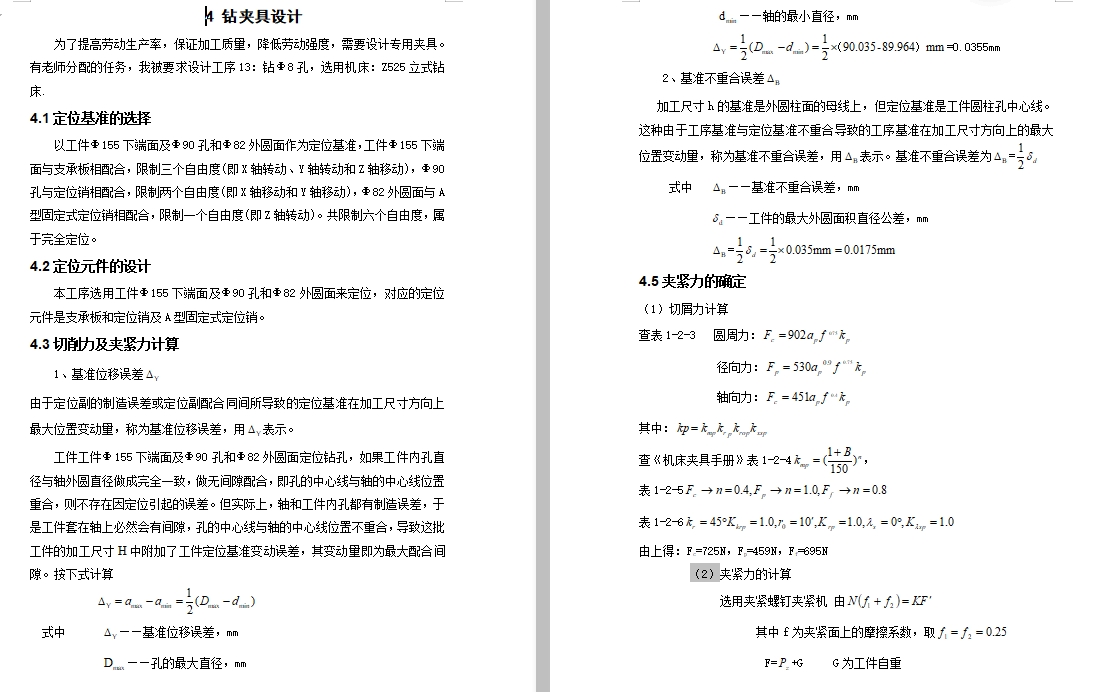

| 18 | 设计说明书.doc | 1010.83K |
| 19 | A2-夹具装配图.gif | 19.59K |
| 20 | A3-夹具体.gif | 15.29K |
| 21 | A4-毛坯图.gif | 18.14K |
| 22 | A4-锥齿轮座.gif | 19.39K |
| 23 | 夹具设计部分.JPG | 356.32K |
| 24 | 字数统计.JPG | 37.43K |
| 25 | 工艺过程卡.gif | 19.63K |
| 26 | 文件清单.txt | 1.83K |
| 27 | 机加工序卡03.gif | 17.96K |
| 28 | 机加工序卡04.gif | 19.46K |
| 29 | 机加工序卡05.gif | 16.35K |
| 30 | 机加工序卡06.gif | 17.80K |
| 31 | 机加工序卡07.gif | 16.93K |
| 32 | 机加工序卡08.gif | 16.84K |
| 33 | 机加工序卡09.gif | 17.64K |
| 34 | 机加工序卡10.gif | 16.88K |
| 35 | 机加工序卡11.gif | 16.35K |
| 36 | 设计所包含文件.jpg | 173.56K |

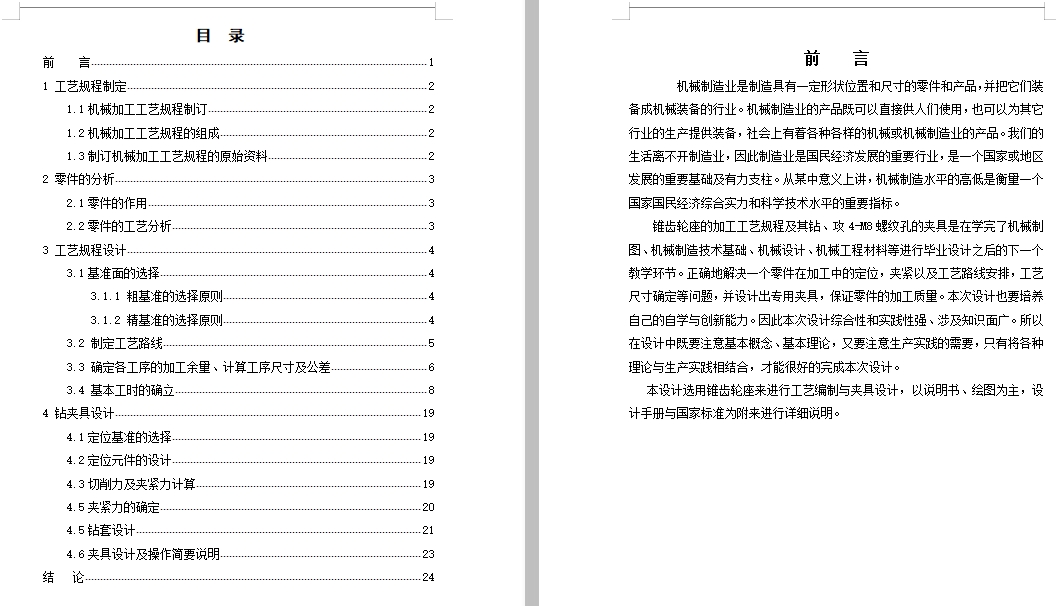

| 37 | 说明书前两页.JPG | 348.45K |

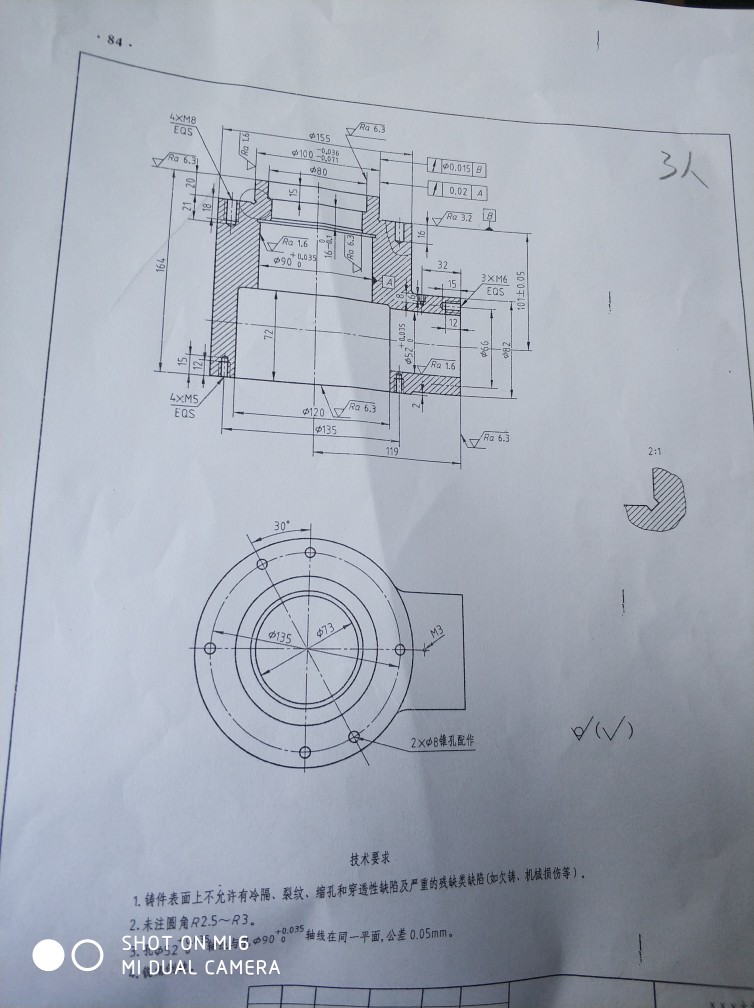

| 38 | 零件图.jpg | 127.71K |
| 39 | A3-夹具体.dwg | 77.55K |
| 40 | 夹具装配图.dwg | 113.00K |
| 41 | 工序卡片.doc | 49.00K |
| 42 | 机械工艺过程卡.doc | 68.50K |

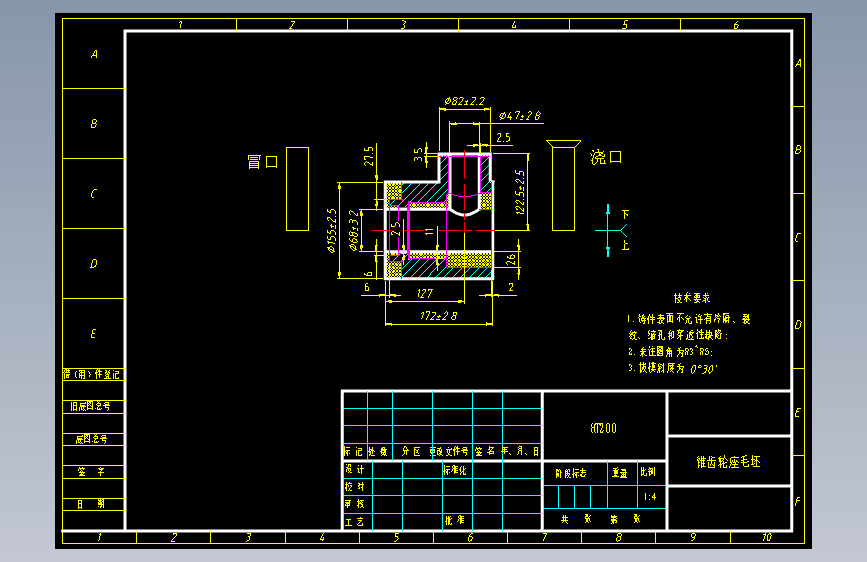

| 43 | 锥齿轮座毛坯图.dwg | 284.73K |
| 44 | 1-s2.0-S0890695505001732-main.pdf | 471.50K |
| 45 | 外文翻译.docx | 25.24K |
