分度轴组件（ID:1463762）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17188740499164.zip | 7.48M |
| 2 | .分度轴组件.SLDASM | 1.05M |
| 3 | 16-5T3-FSI丝杆_.SLDPRT | 162.88K |
| 4 | ACQ40x5SCMSG030_2.SLDPRT | 539.04K |
| 5 | hc-kfe43.SLDPRT | 620.40K |
| 6 | HIWIN轧制库存16-5T3.SLDPRT | 90.97K |
| 7 | R型径向锁紧螺母_20x1.5.SLDPRT | 209.02K |
| 8 | tspa-12_.SLDPRT | 120.24K |
| 9 | TZ弹簧夹头组件.SLDASM | 182.92K |
| 10 | U形座2.SLDPRT | 64.23K |
| 11 | U形座3.SLDPRT | 77.38K |
| 12 | 光圆-双导杆导向机构-分度轴.SLDPRT | 41.61K |
| 13 | 分度轴系2.SLDASM | 460.81K |
| 14 | 双导杆导向机构-双工位分度轴.SLDASM | 401.61K |
| 15 | 同步带5M-15_.SLDPRT | 64.34K |
| 16 | 同步带轮-25T.SLDPRT | 149.95K |
| 17 | 同步带轮-50T.SLDPRT | 139.97K |
| 18 | 套.SLDPRT | 36.04K |
| 19 | 定位轴-分度轴系2.SLDPRT | 96.29K |
| 20 | 导杆导向座板-双导杆导向机构-分度轴2.SLDPRT | 106.32K |
| 21 | 导杆导向端板-双导杆导向机构-分度轴2.SLDPRT | 152.55K |
| 22 | 小板2.SLDPRT | 106.74K |
| 23 | 弹垫8.SLDPRT | 68.80K |
| 24 | 弹簧夹头1495-07.SLDPRT | 235.93K |
| 25 | 弹簧夹头中心杆.SLDPRT | 47.14K |
| 26 | 弹簧夹头外套2.SLDPRT | 159.17K |
| 27 | 弹簧夹头推杆2.SLDPRT | 47.68K |
| 28 | 弹簧夹头旋转拉紧组件-01.SLDPRT | 68.07K |
| 29 | 弹簧夹头旋转拉紧组件-02.SLDPRT | 123.75K |
| 30 | 弹簧夹头旋转拉紧组件-03.SLDPRT | 102.44K |
| 31 | 弹簧夹头旋转拉紧组件.SLDASM | 224.17K |
| 32 | 方法兰直线轴承LMK_UU.SLDPRT | 592.00K |
| 33 | 松夹气缸固定板2.SLDPRT | 91.63K |
| 34 | 深沟球轴承.SLDPRT | 781.36K |
| 35 | 螺母M10GB6170.SLDPRT | 127.45K |
| 36 | 轴承.SLDPRT | 56.71K |
| 37 | 轴承座-分度轴系.SLDPRT | 143.79K |
| 38 | 轴承盖-分度轴系.SLDPRT | 107.50K |
| 39 | 隔套2.SLDPRT | 63.61K |
此图纸下载需要95金币
立即下载
发布者
地瓜炖土豆
创作: 103
粉丝: 20
加入时间：2022-10-20
模型信息
图纸格式：sldasm,sldprt
文件大小：7.66M
所需金币：95
上传时间：2024-06-20 17:00:50
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
图纸简介

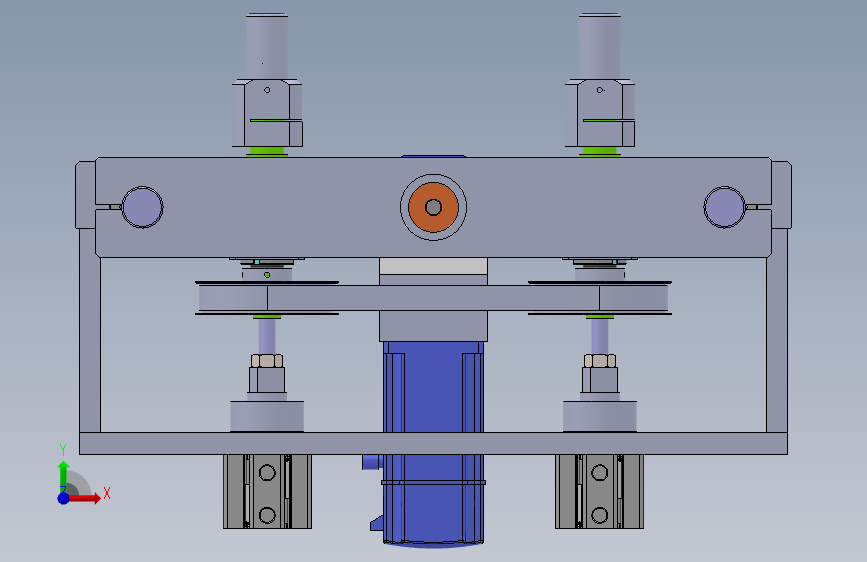

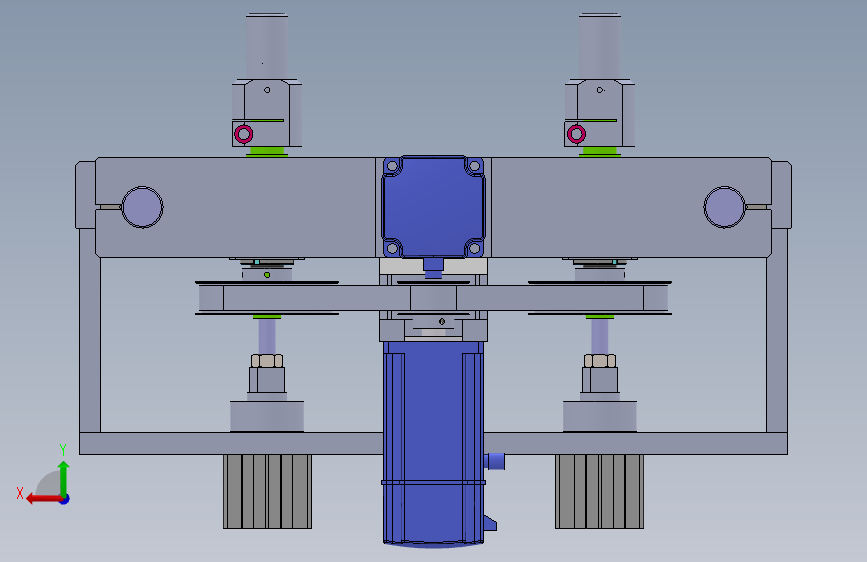

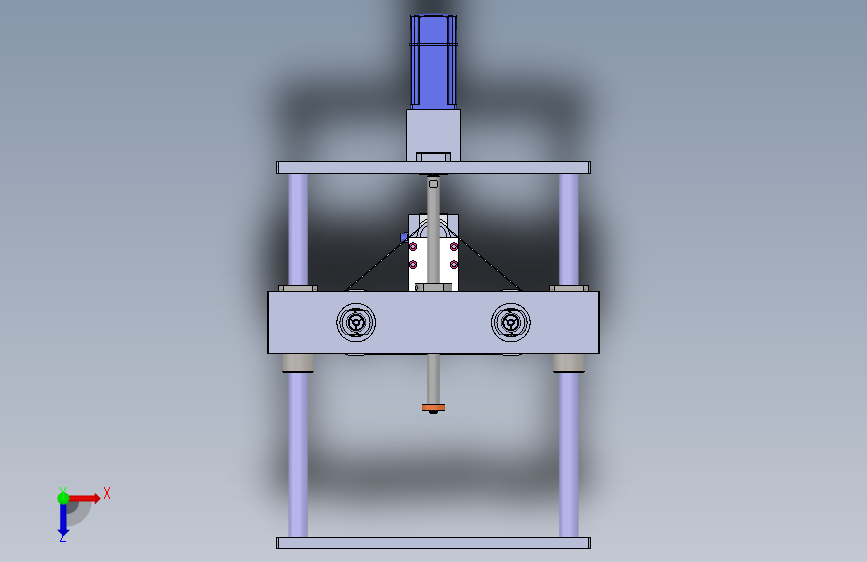

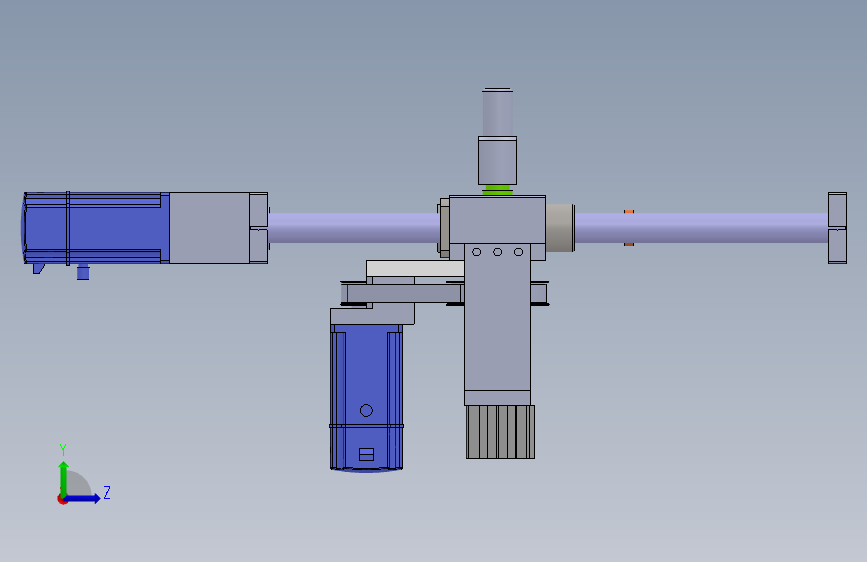

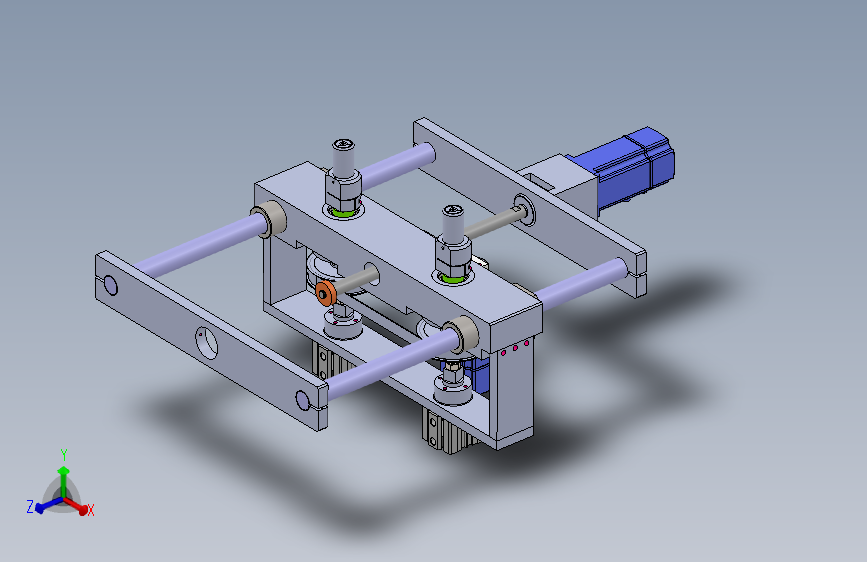

这套模型用于电机飞叉绕线机的分度轴部件。采用双工位设计，分度轴间距200mm，分度轴可作Y向移动。Y向动作采用伺服电机+丝杠机构驱动。分度轴为弹簧夹头夹持形式，弹簧夹头由气缸驱动。
