D0158-北奔12方搅拌车==945079=500（ID:1465266）

机械设备 / 非标机械 / D0158-北奔12方搅拌车==945079=500

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17191016011526.zip	19.00M

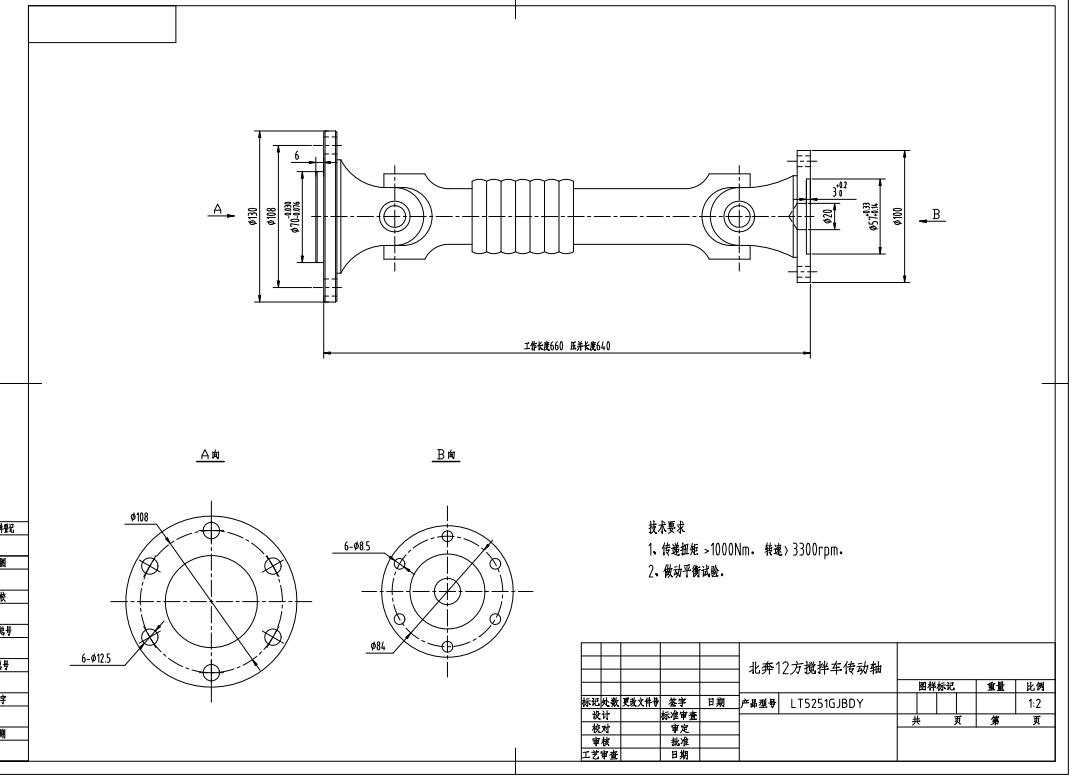

2	北奔12方搅拌车传动轴.dwg	58.13K

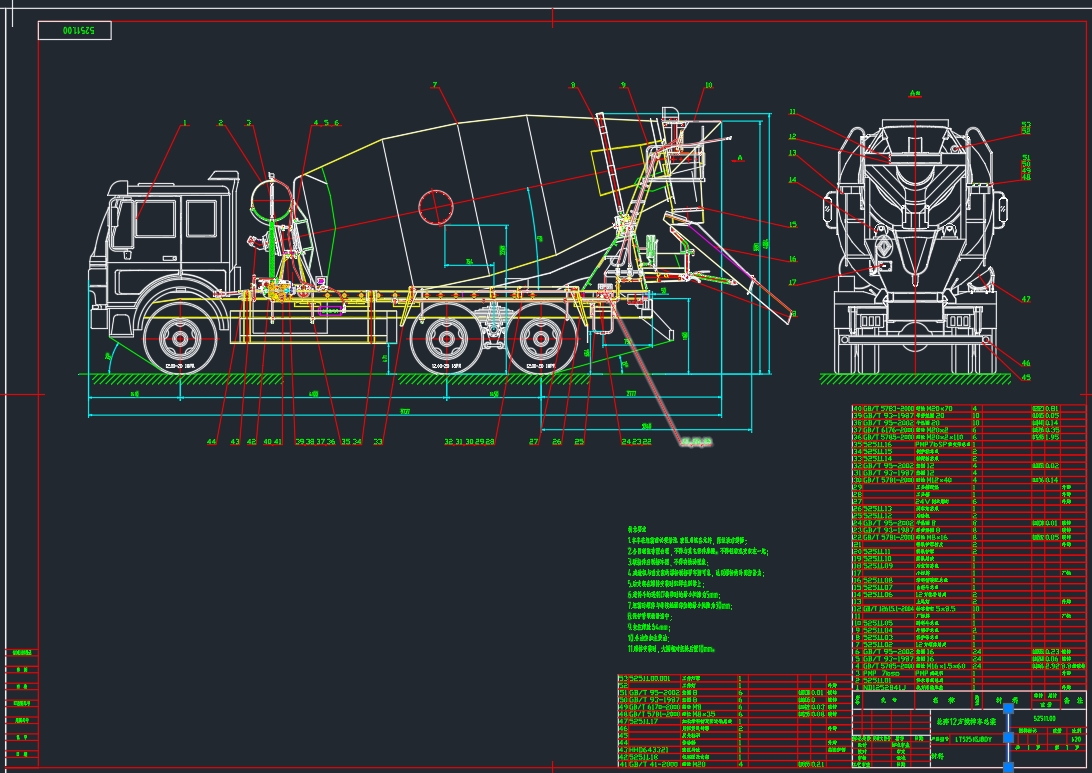

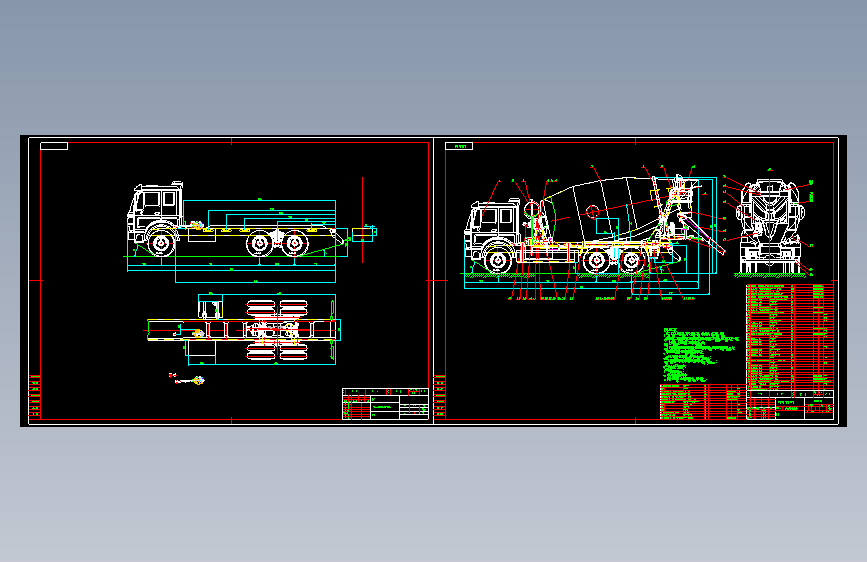

3	北奔12方搅拌车总装.dwg	980.69K
4	微信截图_20240617191741.png	391.28K

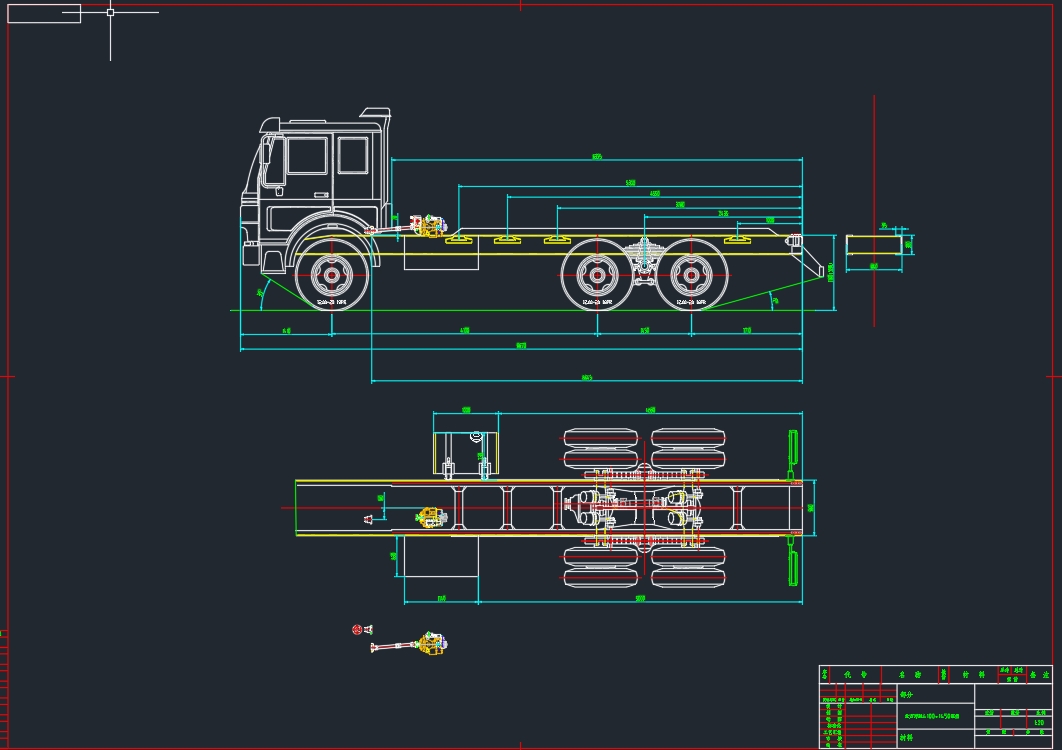

5	微信截图_20240617191752.png	177.87K
6	微信截图_20240617191811.png	137.69K
7	微信截图_20240617191816.png	120.96K

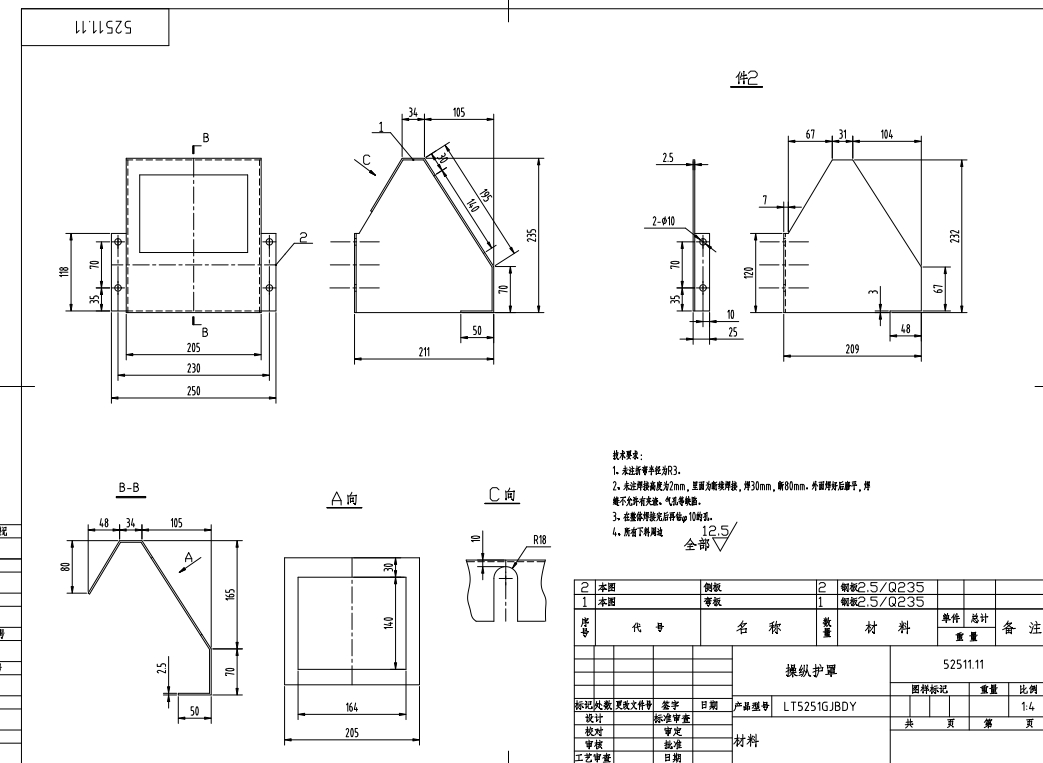

8	操纵护罩.dwg	85.55K
9	12方罐体总成.dwg	228.80K
10	中节总成.dwg	54.82K
11	人孔垫.dwg	50.72K
12	人孔盖.dwg	49.50K
13	内加强板.dwg	55.69K
14	前锥总成.dwg	62.39K
15	加强圈一.dwg	45.47K
16	加强圈二.dwg	45.72K
17	加强筋板.dwg	46.47K
18	后锥总成.dwg	60.23K
19	堵板.dwg	44.97K
20	导轨.dwg	46.69K
21	封头.dwg	50.44K
22	斜锥总成.dwg	63.67K
23	橡胶垫.dwg	51.13K
24	法兰.dwg	81.55K
25	中节螺旋线.dwg	62.25K
26	前锥螺旋线.dwg	61.66K
27	压料圈.dwg	42.09K
28	叶片总成.dwg	176.11K
29	后锥螺旋线.dwg	71.07K
30	小叶片.dwg	41.68K
31	搅拌片.dwg	49.22K
32	斜节螺旋线.dwg	63.66K
33	进料圈.dwg	43.28K
34	第六片.dwg	65.35K
35	第一片.dwg	59.94K
36	第三片.dwg	58.69K
37	第二片.dwg	59.13K
38	第五片.dwg	63.82K
39	第四片.dwg	59.69K
40	第二十一片.dwg	61.85K
41	第二十三片.dwg	62.48K
42	第二十二片.dwg	63.38K
43	第二十五片.dwg	69.16K
44	第二十四片.dwg	62.98K
45	第二十片.dwg	62.88K
46	第十七片.dwg	63.19K
47	第十九片.dwg	61.56K
48	第十八片.dwg	64.82K
49	第十六片.dwg	62.22K
50	第十一片.dwg	68.79K
51	第十三片.dwg	67.69K
52	第十二片.dwg	67.32K
53	第十五片.dwg	78.71K
54	第十四片.dwg	67.29K
55	1.5寸外丝老虎.dwg	46.19K
56	1寸外丝1.dwg	44.25K
57	1寸外丝2.dwg	44.12K
58	1寸外丝3.dwg	44.00K
59	1寸外丝4.dwg	43.97K
60	1寸外丝5.dwg	44.62K
61	1寸外丝老虎.dwg	46.13K
62	1寸管卡.dwg	127.35K
63	4分外丝.dwg	43.65K
64	4分外丝老虎.dwg	46.94K
65	供水系统总成.dwg	336.39K
66	6分外丝1.dwg	43.96K
67	6分外丝2.dwg	43.81K
68	喷水管.dwg	44.90K
69	喷水管总成.dwg	64.83K
70	气压水箱总成.dwg	120.77K
71	水箱支架.dwg	70.21K
72	水箱支架橡胶垫.dwg	45.56K
73	紧固带橡胶垫.dwg	45.88K
74	1.5寸老虎.dwg	46.38K
75	2分内丝.dwg	44.25K
76	2分长内丝.dwg	45.06K
77	单头外丝R2.dwg	44.40K
78	排污堵座.dwg	46.54K
79	水箱450L.dwg	145.69K
80	紧固带.dwg	57.76K
81	螺柱M10.dwg	47.97K
82	侧护栏总成.dwg	97.39K
83	封槽.dwg	52.79K
84	支撑槽.dwg	53.41K
85	支撑槽1.dwg	52.50K
86	保护带总成.dwg	161.50K
87	保护带板.dwg	55.81K
88	托板.dwg	47.19K
89	支架.dwg	48.07K
90	螺栓.dwg	50.69K
91	出料斗.dwg	91.24K
92	出料斗总成.dwg	176.55K
93	橡胶板.dwg	51.16K
94	橡胶板压圈.dwg	52.47K
95	plot.log	150B
96	上面板.dwg	49.00K
97	侧封板.dwg	66.73K
98	前封板.dwg	47.35K
99	前支架.dwg	300.60K
100	前支架U型卡子座.dwg	54.04K
101	前支架U型螺栓.dwg	49.13K
102	加强筋.dwg	46.06K
103	后封板.dwg	50.25K
104	垫板.dwg	52.38K
105	定位板.dwg	44.50K
106	限位块.dwg	46.50K
107	副车架总成.dwg	479.27K
108	U卡压板.dwg	51.82K
109	U型卡子垫板.dwg	48.97K
110	U型螺栓.dwg	55.82K
111	U型螺栓总成.dwg	72.21K
112	定位管.dwg	42.81K
113	加长滑料槽.dwg	67.52K
114	加长滑料槽及固定架总成.dwg	142.95K
115	固定架.dwg	58.98K
116	固定架弹簧.dwg	51.00K
117	拉环.dwg	48.31K
118	挂板.dwg	51.53K
119	橡胶垫.dwg	46.26K
120	锁钩.dwg	62.10K
121	下加固板.dwg	43.08K
122	侧封板.dwg	61.73K
123	内加强板.dwg	59.35K
124	前封板.dwg	45.72K
125	加强弧板.dwg	46.53K
126	加强柱.dwg	46.82K
127	加强槽.dwg	46.19K
128	加强筋.dwg	58.10K
129	台板.dwg	61.78K
130	后封板.dwg	47.75K
131	后支架.dwg	203.63K
132	喷水管架.dwg	71.57K
133	斜拉撑.dwg	70.74K
134	横槽.dwg	56.00K
135	直角.dwg	64.91K
136	卡盘.dwg	54.78K
137	卡盘套.dwg	56.91K
138	悬臂.dwg	78.61K
139	悬臂支臂.dwg	52.81K
140	转向套.dwg	44.94K
141	支臂.dwg	58.91K
142	支臂加强板.dwg	58.41K
143	后踏板.dwg	150.19K
144	上扶手.dwg	54.04K
145	上踏板.dwg	52.07K
146	下扶手.dwg	54.91K
147	下踏板.dwg	53.19K
148	中踏板.dwg	52.53K
149	外梯子总成.dwg	124.83K
150	把手.dwg	44.75K
151	立管.dwg	42.68K
152	固定板.dwg	45.53K
153	垫.dwg	46.28K
154	垫板.dwg	51.85K
155	托轮.dwg	69.69K
156	托轮轴.dwg	84.45K
157	拖轮总成.dwg	374.27K
158	拖轮护罩.dwg	56.06K
159	油封盖.dwg	62.22K
160	螺母.dwg	53.63K
161	调整套.dwg	52.66K
162	轮架.dwg	84.11K
163	压条.dwg	47.63K
164	堵板.dwg	57.53K
165	挡泥板总成.dwg	176.34K
166	支架.dwg	56.88K
167	橡胶板.dwg	47.34K
168	防滑板.dwg	42.78K
169	面板.dwg	62.57K
170	室内外）操纵软轴.dwg	76.61K
171	室内外）操纵软轴架.dwg	46.75K
172	操纵总成.dwg	402.01K
173	操纵拉杆.dwg	129.56K
174	操纵标牌.dwg	81.07K
175	油门软轴.dwg	61.57K
176	油门软轴支架1.dwg	57.51K
177	泵操纵拉杆.dwg	128.84K
178	主车油门摆架.dwg	185.22K
179	套.dwg	45.19K
180	板.dwg	50.82K
181	轴.dwg	48.00K
182	传动管1.dwg	201.77K
183	传动管2.dwg	54.45K
184	传动管总成.dwg	275.98K
185	内套.dwg	116.87K
186	右操纵杆.dwg	89.69K
187	复位弹簧.dwg	48.29K
188	外套.dwg	228.38K
189	左右转动架.dwg	53.22K
190	左操纵杆.dwg	223.88K
191	弹簧板.dwg	45.25K
192	操纵杆拉板.dwg	46.85K
193	支座.dwg	47.47K
194	连接套.dwg	72.01K
195	上连接板.dwg	51.16K
196	下连接板.dwg	45.60K
197	油门摆架.dwg	69.77K
198	轴.dwg	47.69K
199	轴套.dwg	62.10K
200	滑块.dwg	58.75K
201	芯轴总成.dwg	282.19K
202	芯轴短拉杆.dwg	46.53K
203	芯轴长拉杆.dwg	62.92K
204	压簧.dwg	47.01K
205	弹簧座.dwg	170.79K
206	顶珠总成.dwg	104.54K
207	折板.dwg	52.03K
208	旋转架.dwg	115.30K
209	旋转架轴.dwg	52.22K
210	连接板1.dwg	48.65K
211	连接板2.dwg	48.54K
212	套筒堵板.dwg	49.19K
213	套筒架.dwg	329.85K
214	轴套.dwg	47.79K
215	油门软轴支架.dwg	63.41K
216	操纵标牌.dwg	81.02K
217	水路提示标牌.dwg	37.00K
218	水路操纵标牌.dwg	44.75K
219	液压减速机换油警示牌.dwg	50.53K
220	ARK油泵.dwg	115.26K
221	支撑角.dwg	48.59K
222	油泵支架总成.dwg	247.83K
223	油泵连接板.dwg	55.50K
224	油箱支架.dwg	52.53K
225	泵架U型螺栓.dwg	47.60K
226	泵架垫块.dwg	48.91K
227	泵-马达泄油口接头.dwg	53.85K
228	泵回油口接头.dwg	53.66K
229	滤清器出油口接头.dwg	53.19K
230	滤清器进油口接头.dwg	53.41K
231	补油泵进油口接头.dwg	53.79K
232	压簧.dwg	52.63K
233	压缩弹簧.dwg	50.97K
234	滑料槽装配总成.dwg	210.63K
235	轴套.dwg	48.38K
236	销轴1.dwg	54.35K
237	销轴2.dwg	57.00K
238	销轴3.dwg	48.69K
239	销轴4.dwg	59.35K
240	锁止柄.dwg	70.73K
241	内伸缩管.dwg	74.05K
242	外伸缩管.dwg	73.27K
243	定位销.dwg	44.72K
244	耳板.dwg	46.72K
245	加强圈.dwg	48.57K
246	扶手.dwg	46.35K
247	滑料槽.dwg	78.10K
248	滑料槽总成.dwg	445.53K
249	补板.dwg	41.40K
250	衬板.dwg	72.98K
251	连接板.dwg	58.32K
252	连接耳.dwg	48.69K
253	加强筋.dwg	45.81K
254	定位块.dwg	46.88K
255	定位块座.dwg	48.40K
256	定位套.dwg	44.25K
257	定位盘.dwg	48.44K
258	弯管.dwg	55.16K
259	角筋.dwg	47.32K
260	转动轴总成.dwg	166.84K
261	转轴.dwg	53.60K
262	连接座.dwg	49.32K
263	连接管.dwg	52.97K
264	固定角板.dwg	68.70K
265	套1.dwg	79.96K
266	套2.dwg	79.46K
267	封板.dwg	52.35K
268	弹簧拉板.dwg	47.13K
269	拉簧.dwg	48.28K
270	挡销.dwg	44.22K
271	支架.dwg	60.51K
272	锁勾.dwg	154.36K
273	锁止钩总成.dwg	158.84K
274	锁钩轴.dwg	44.97K
275	加强圈.dwg	44.50K
276	固定板.dwg	53.41K
277	扶手.dwg	42.65K
