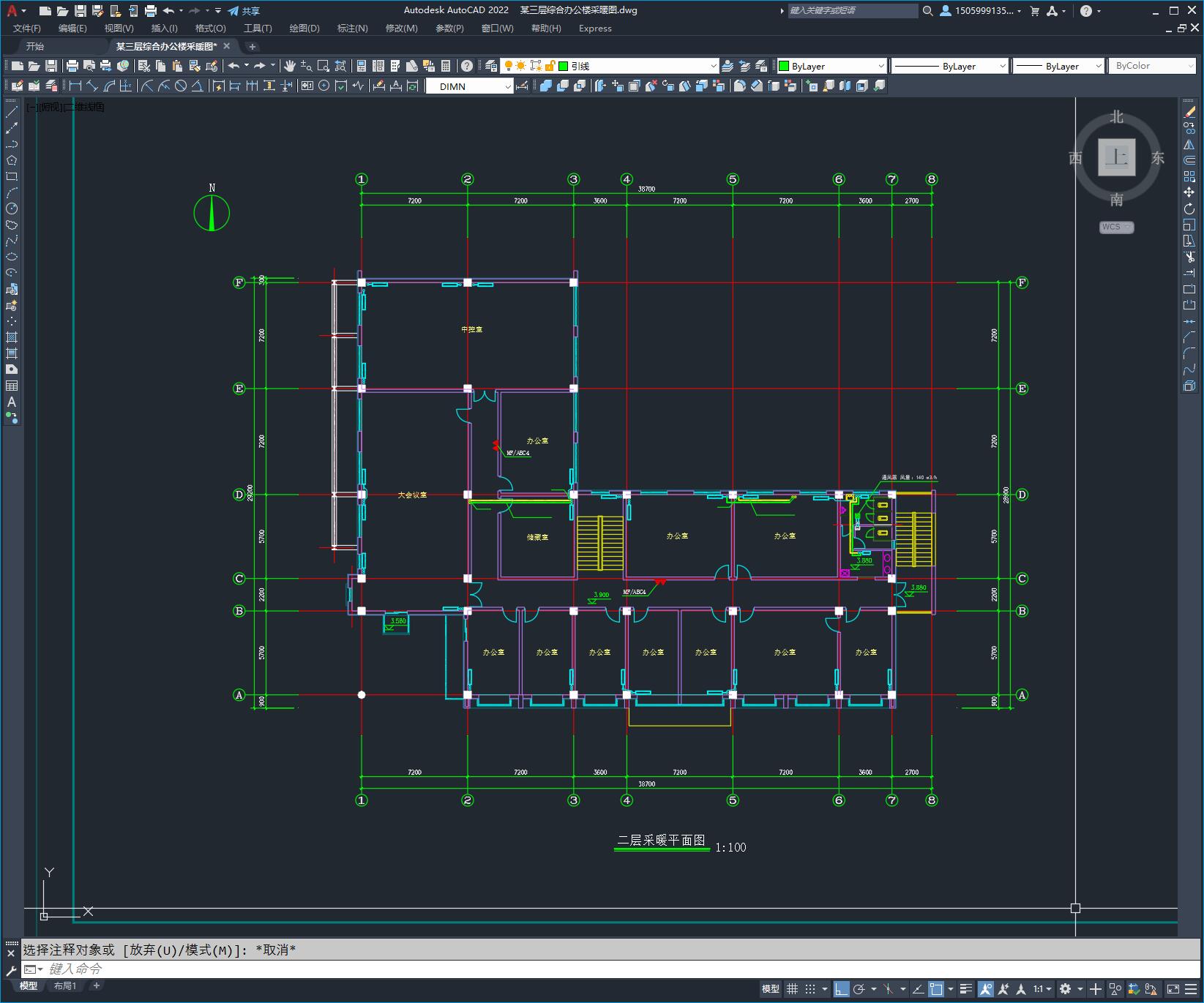

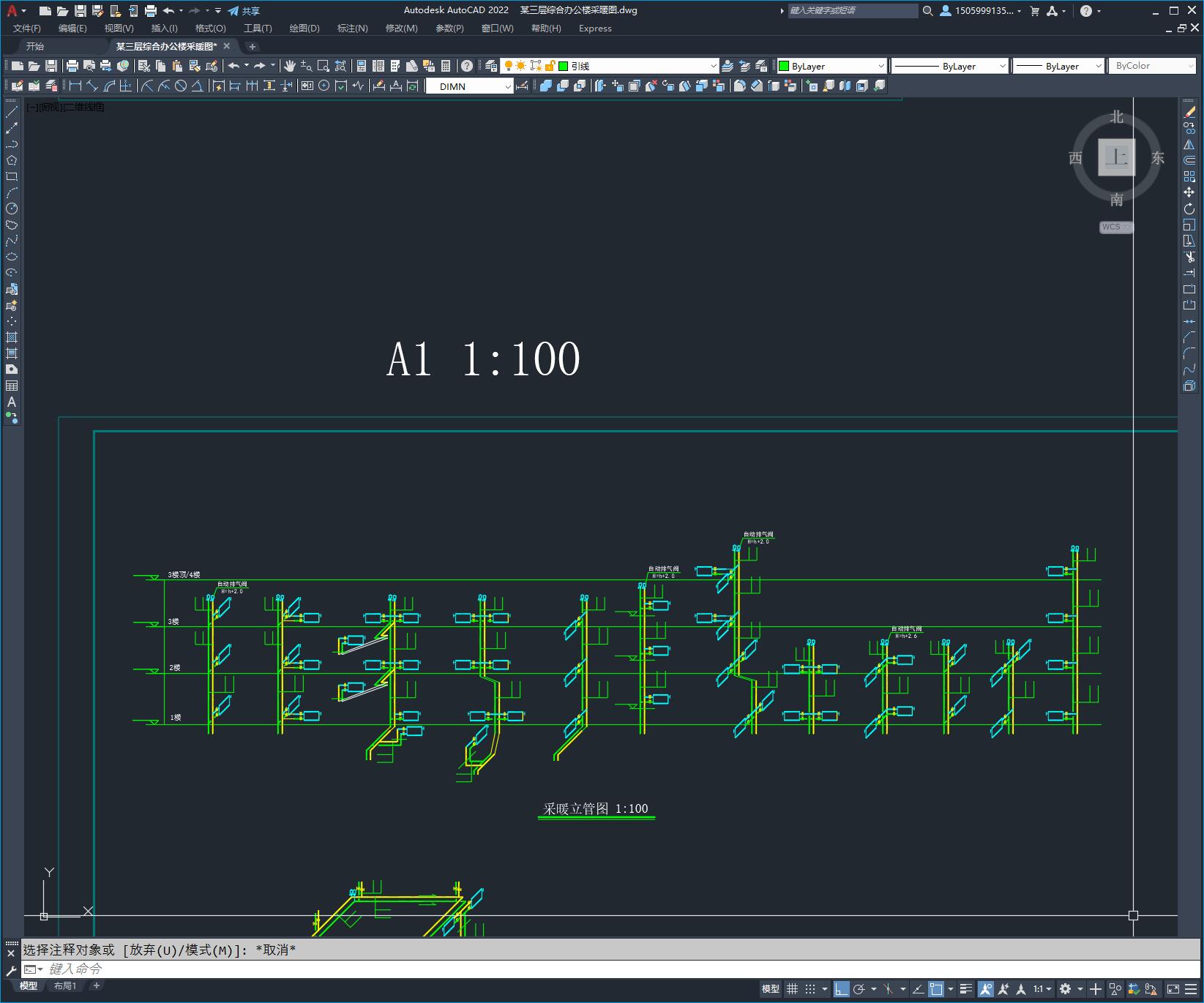

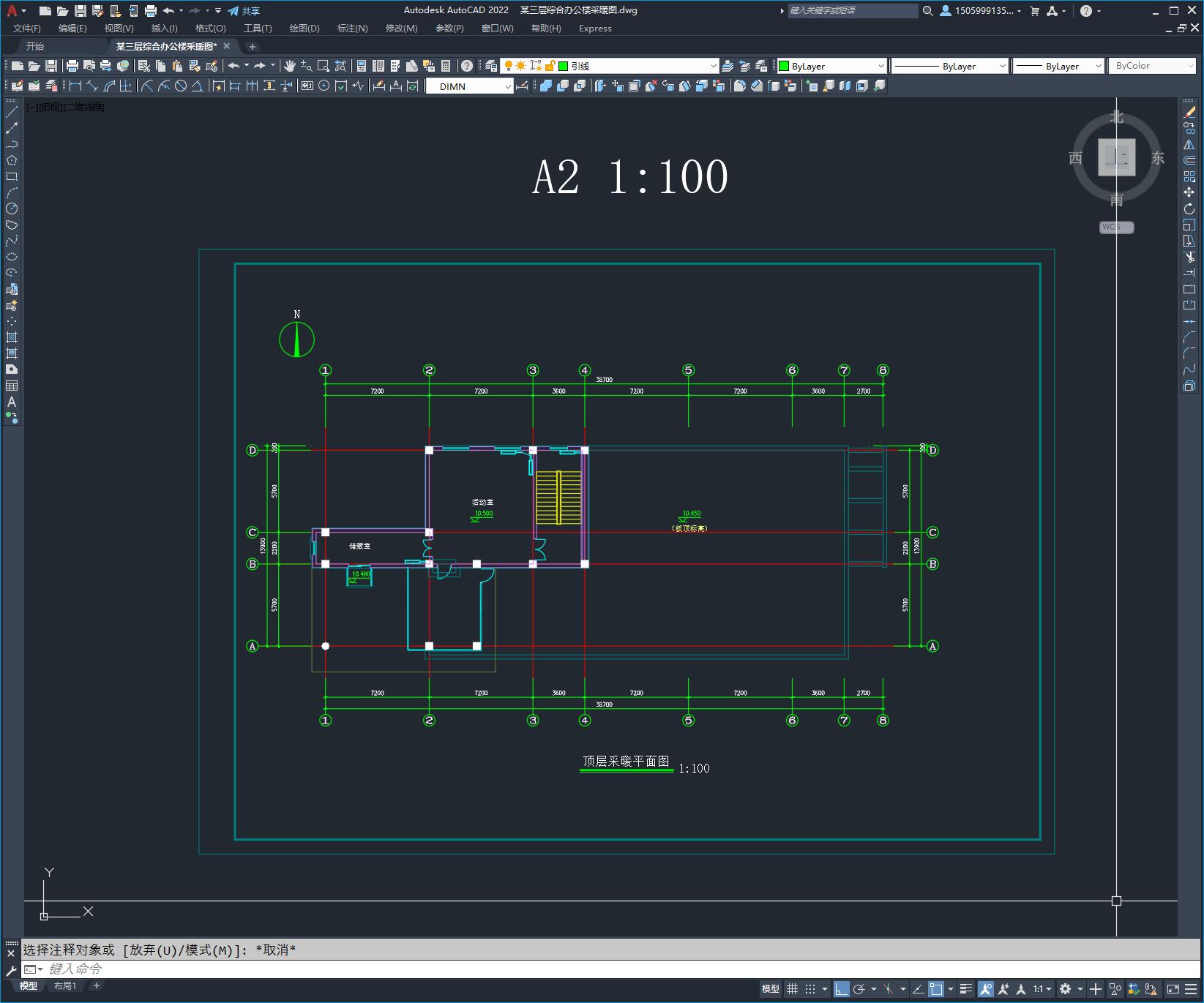

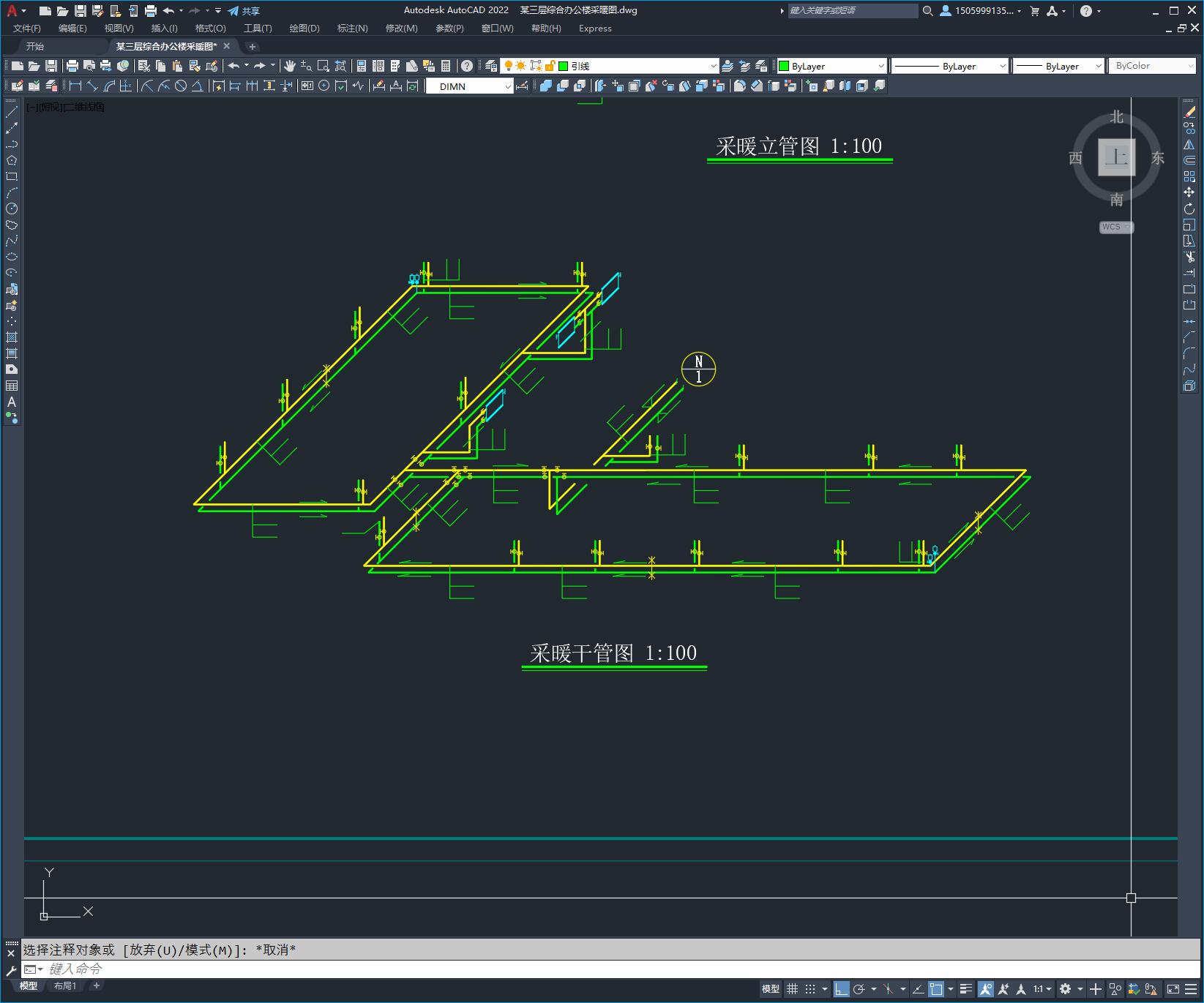

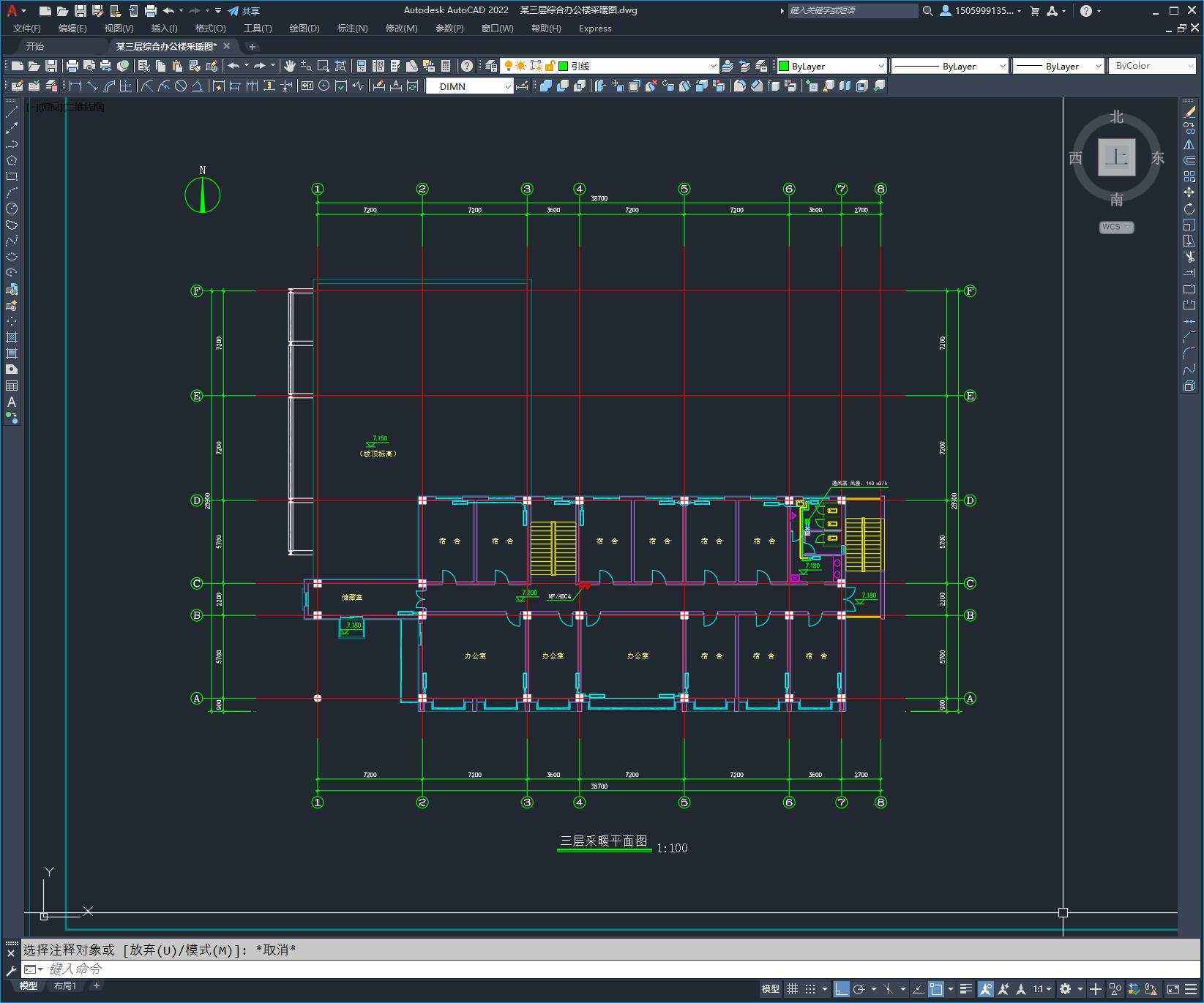

某三层综合办公楼采暖图（ID:1469177）

建筑设施 / 办公厂房 / 某三层综合办公楼采暖图

©非原创

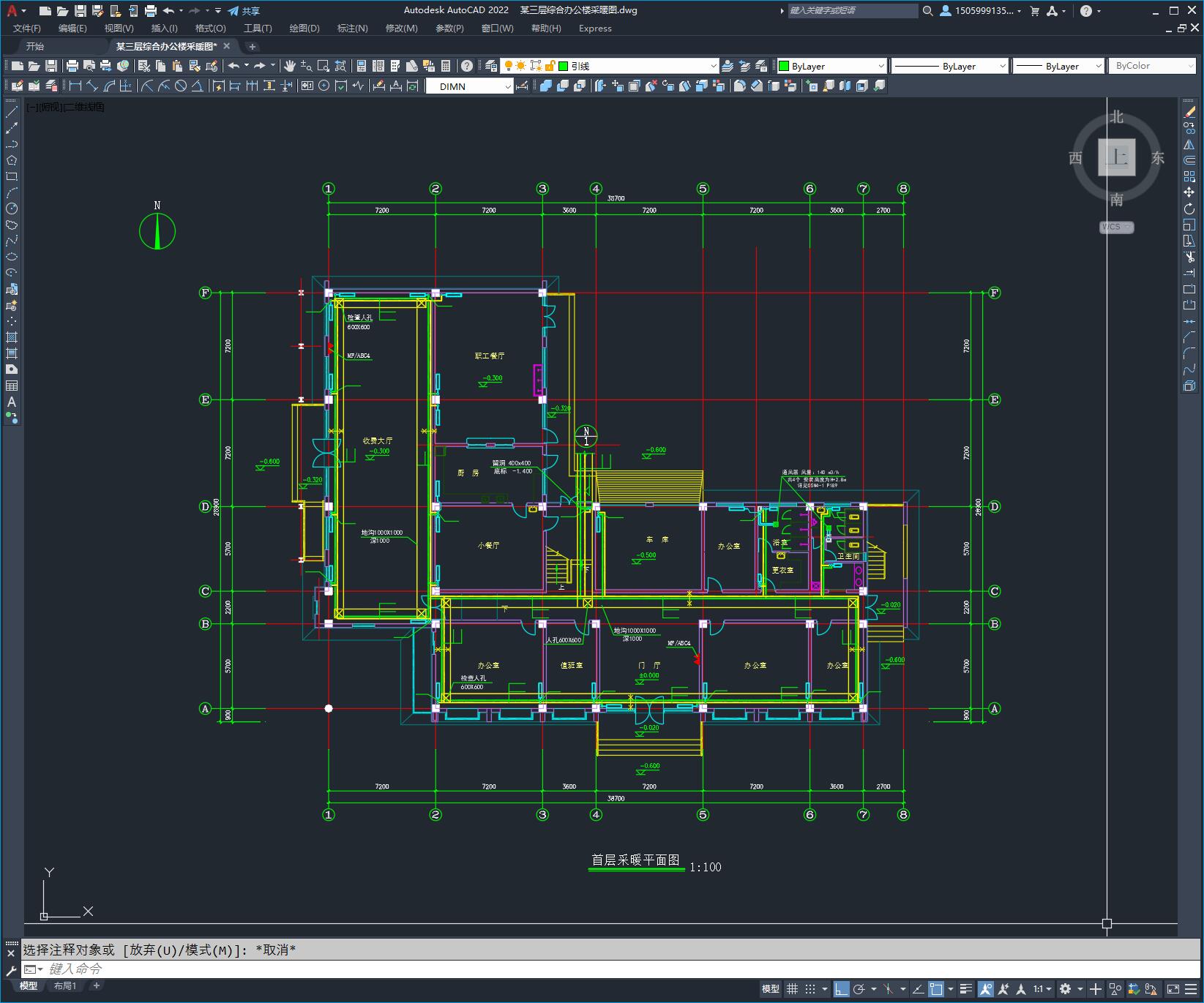

平面图

文件列表

#	文件名称	文件大小
1	17193795707347.zip	398.57K
2	某三层综合办公楼采暖图.dwg	648.44K

此图纸下载需要30金币

立即下载

发布者

辛奇迹

创作: 2477

粉丝: 8

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：408.13KB

所需金币：30

上传时间：2024-06-26 13:26:10

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

图纸简介

本工程采暖供回水计算温度为95/70℃，热源由热力管网提供，本建筑采暖热负荷为170.5KW，户内系统阻力损失8.2KPa。采暖系统形式:采暖系统为双管下供下回系统。其中,供水管和回水管主管敷设在地下地沟内。采暖供回水管坡度:供回水干管坡度为i=0.003,连接散热器的支管坡度为i=0.01。散热器采用GRD－4型钢制绕片管对流散热器(500X117)，1873W/m 。
