水库湿地整治截污管网施工图（ID:1488403）
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17207439407712.zip | 5.09M |
| 2 | 尾水厌氧处理装置图1.dwg | 258.97K |
| 3 | 水库施工图集.456dwg.dwg | 4.58M |
| 4 | 水库管网平面图11.26_t3.dwg | 674.94K |
| 5 | 水库管网设计说明.doc | 76.00K |
此图纸下载需要60金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：5.22M
所需金币：60
上传时间：2024-07-12 08:26:00
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
标签
图纸简介
水库未划定水域功能类别，不属于饮用水源，来水主要为雨水。水库现以景观为主要功能，目前水库整体面积为20250m2，平均水深2.5m，水库周长263.76m。本次设计该管网系统主要截留水库周边的的生活污水以及雨水。
【管网设计】
设计主管道管径选择DN500的铸铁管、DN700、DN500的双壁波纹管和宽为500的沟渠。主要工程量有：Φ1250检查井7座，截污管道280米，Φ1250溢流井1座，尾水处理一体化装置1座。

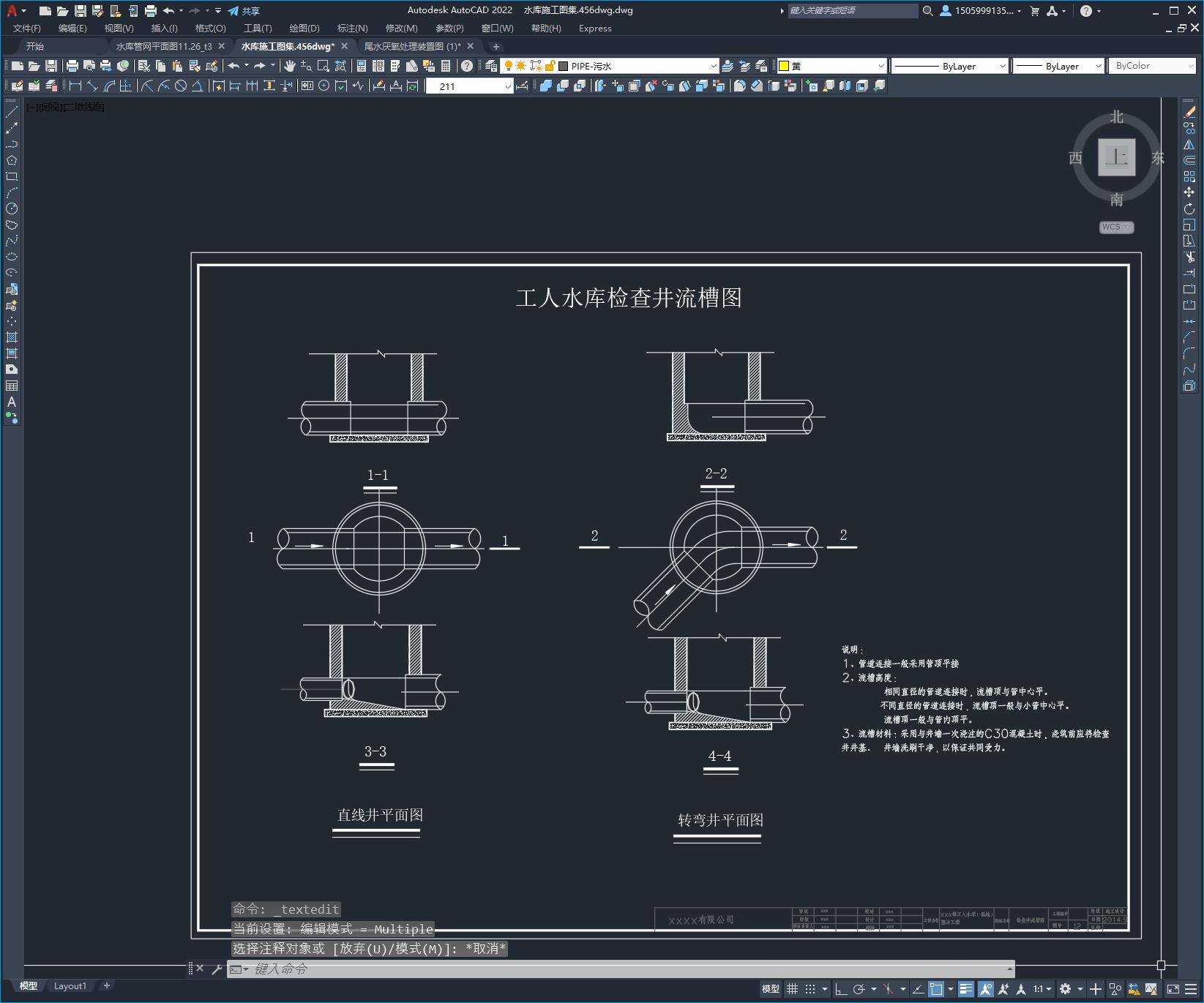

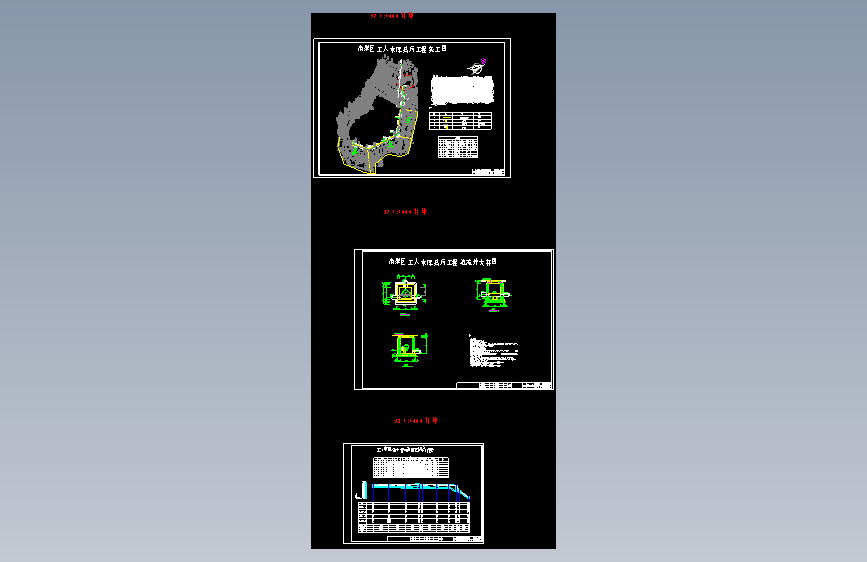

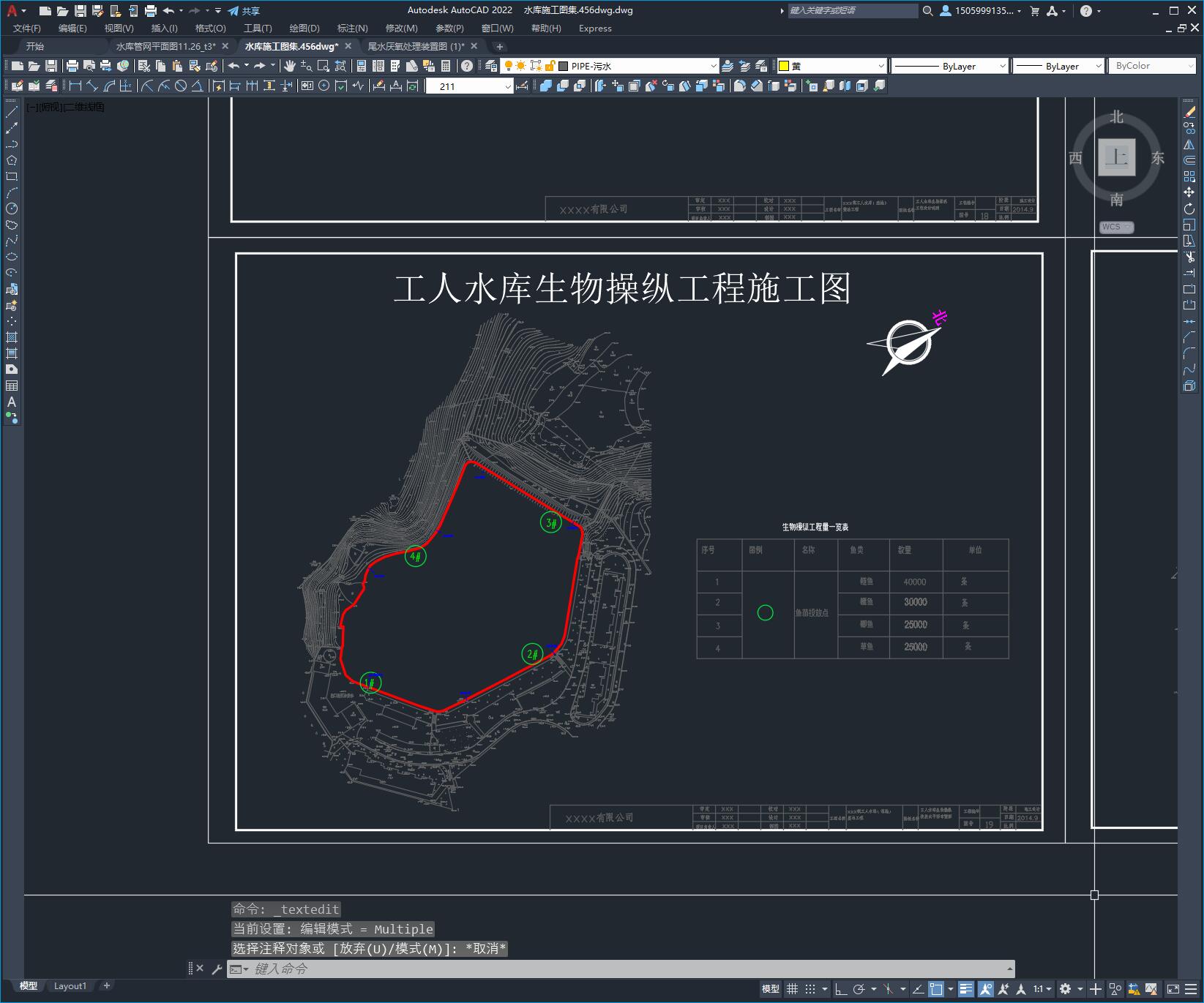

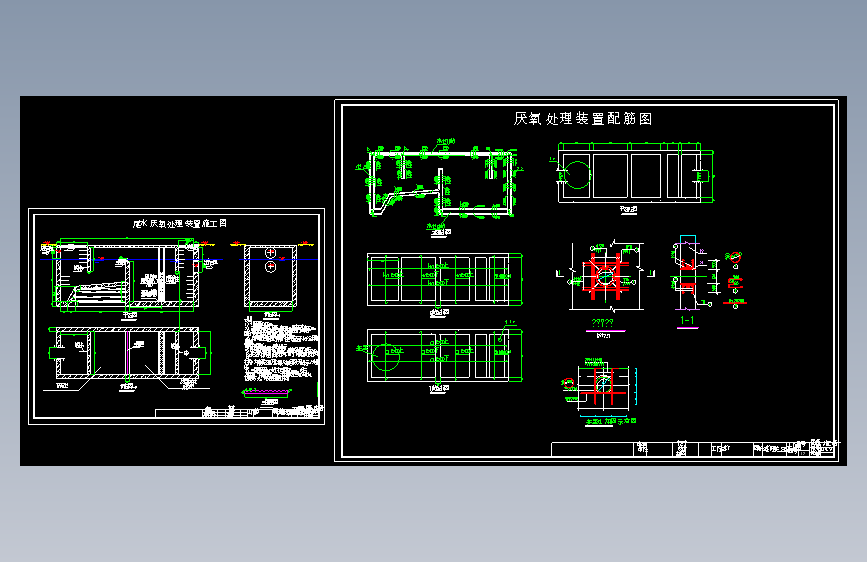

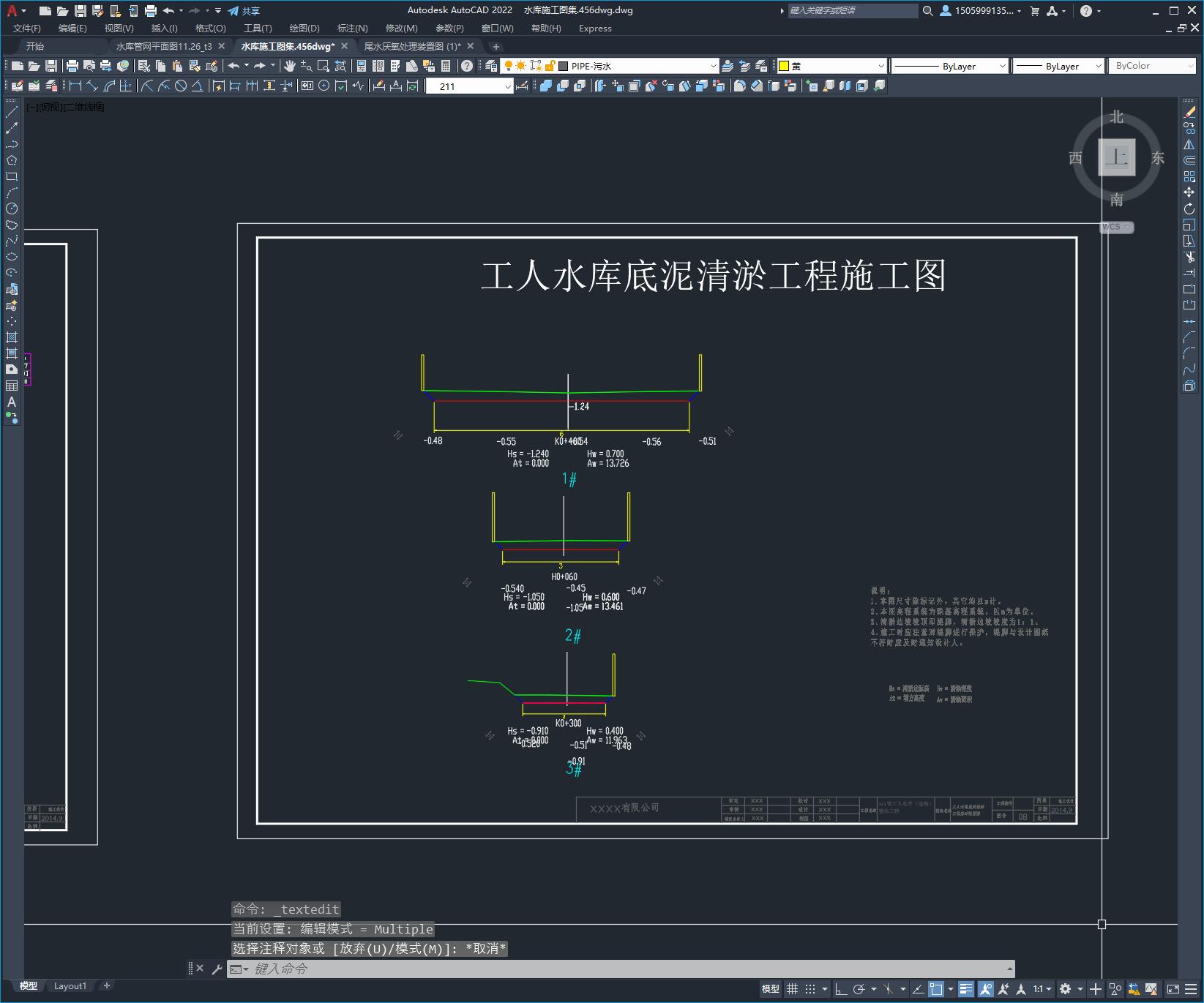

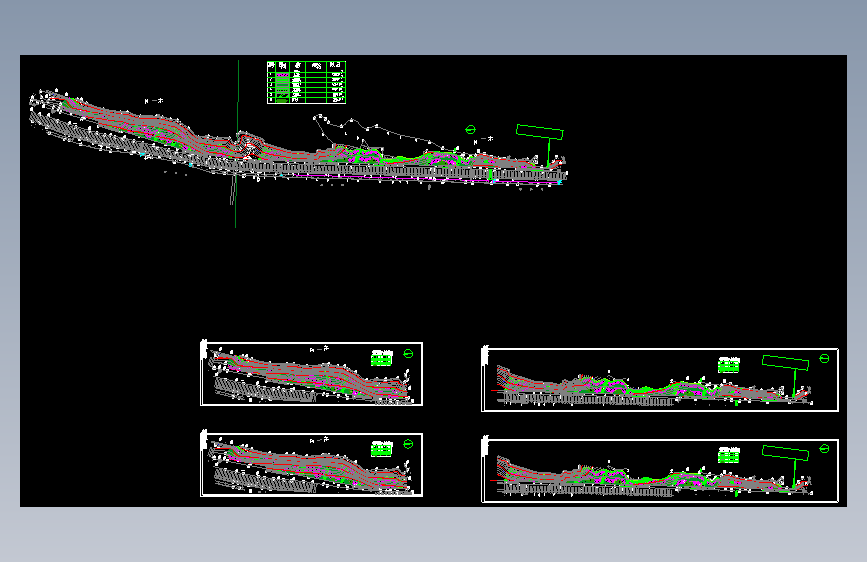

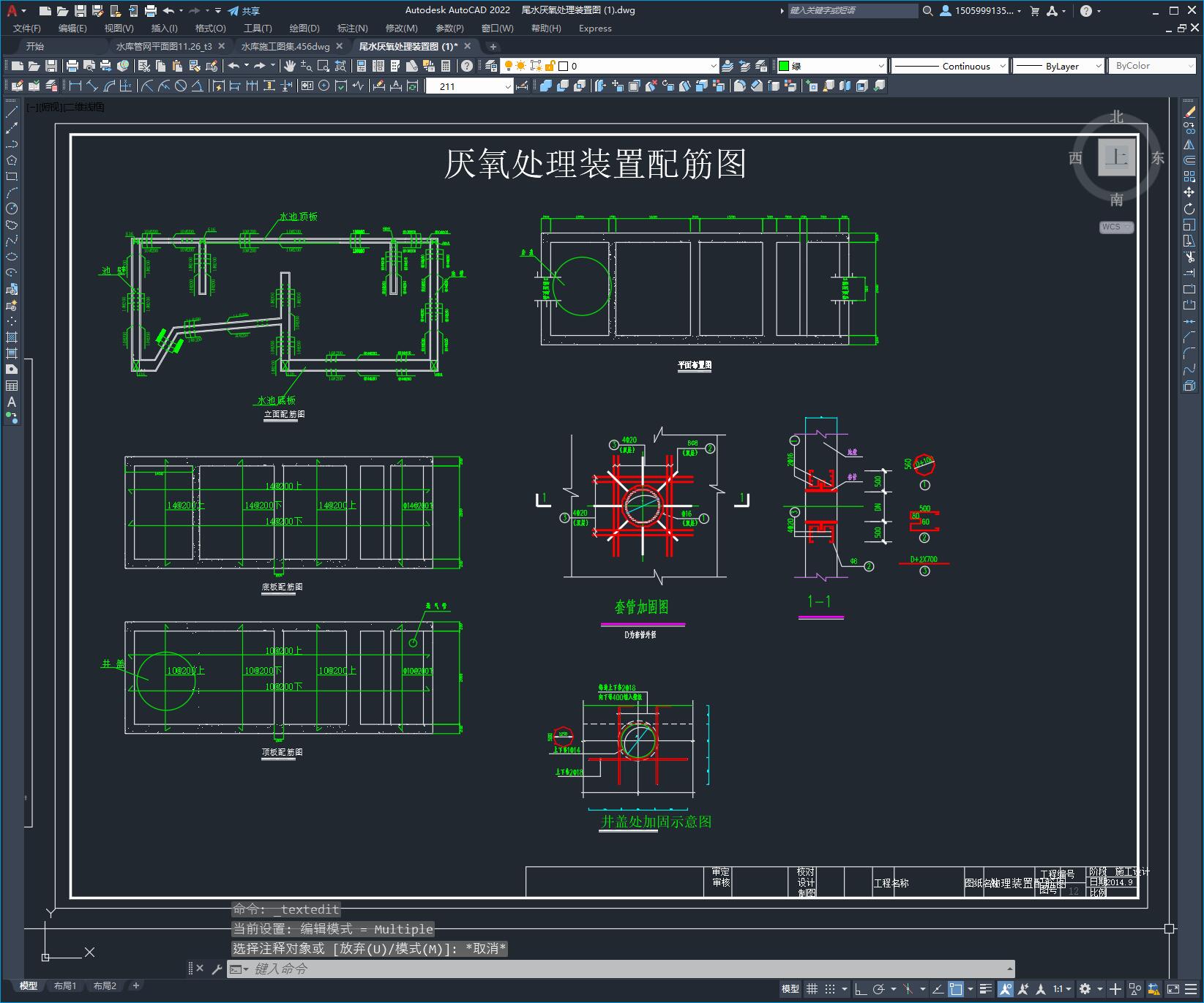

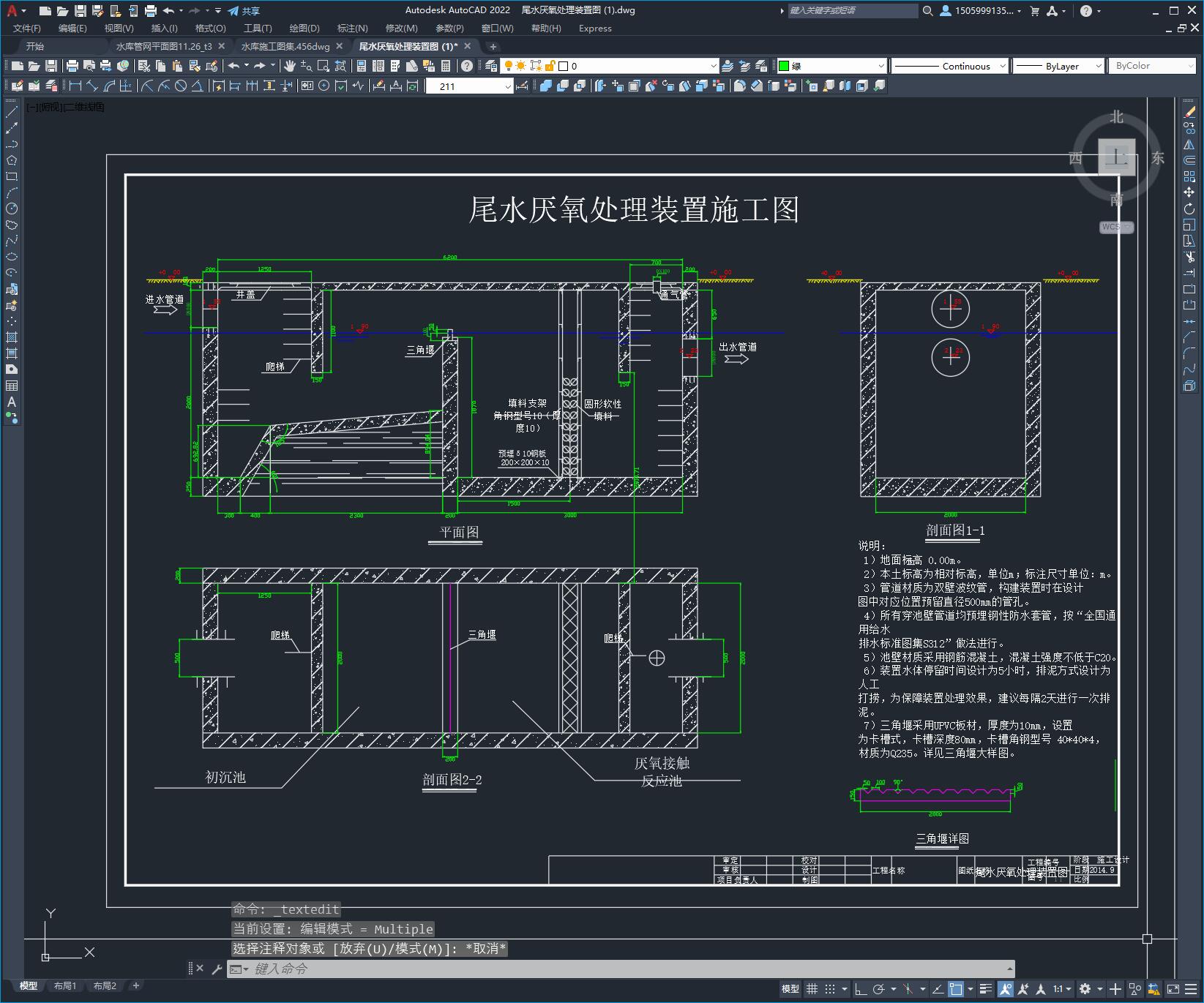

含：总设计说明、施工总图、底泥清淤工程设计说明、清淤平面位置图、清淤断面控制图、截污管道平面位置图、截污管道纵剖面图、检查井结构图、流槽图、溢流井结构图、尾水厌氧处理
