水源井泵房施工图（ID:1488474）

机械设备 / 非标机械 / 水源井泵房施工图

©非原创

平面图

文件列表

#	文件名称	文件大小
1	1720755509767.zip	1021.59K
2	19-25--水源井泵房建筑图（7张）.dwg	536.50K
3	26-35--水源井泵房结构图（10张）.dwg	570.38K

此图纸下载需要70金币

立即下载

发布者

辛奇迹

创作: 2477

粉丝: 8

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：1.02M

所需金币：70

上传时间：2024-07-12 11:38:30

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

图纸简介

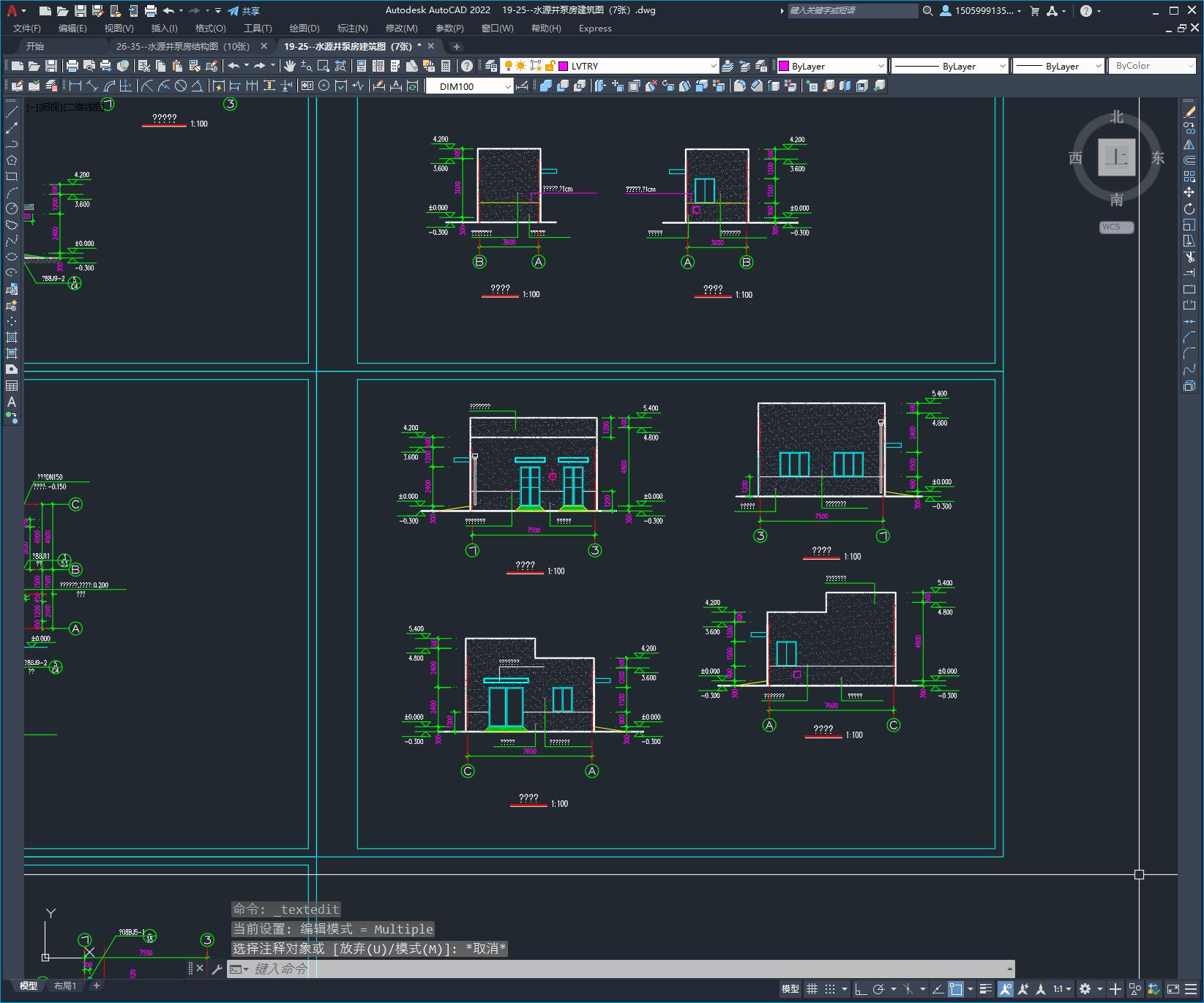

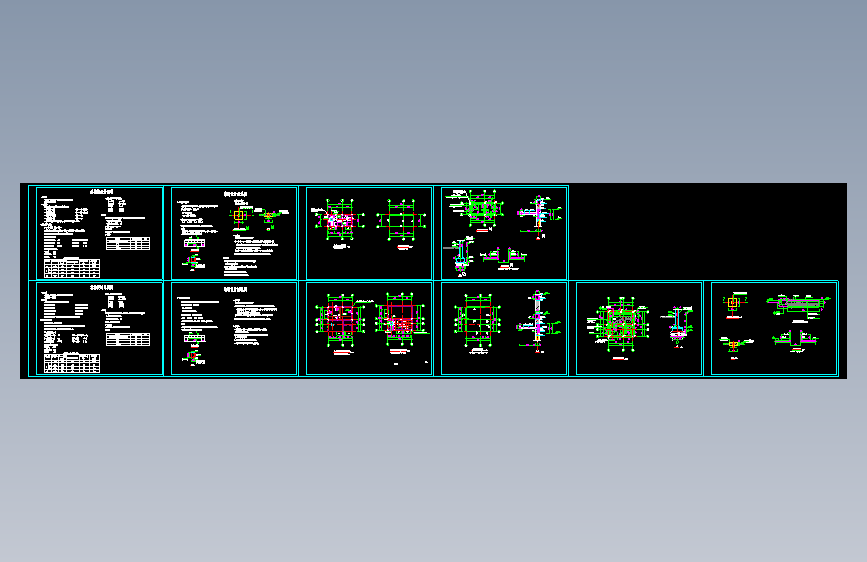

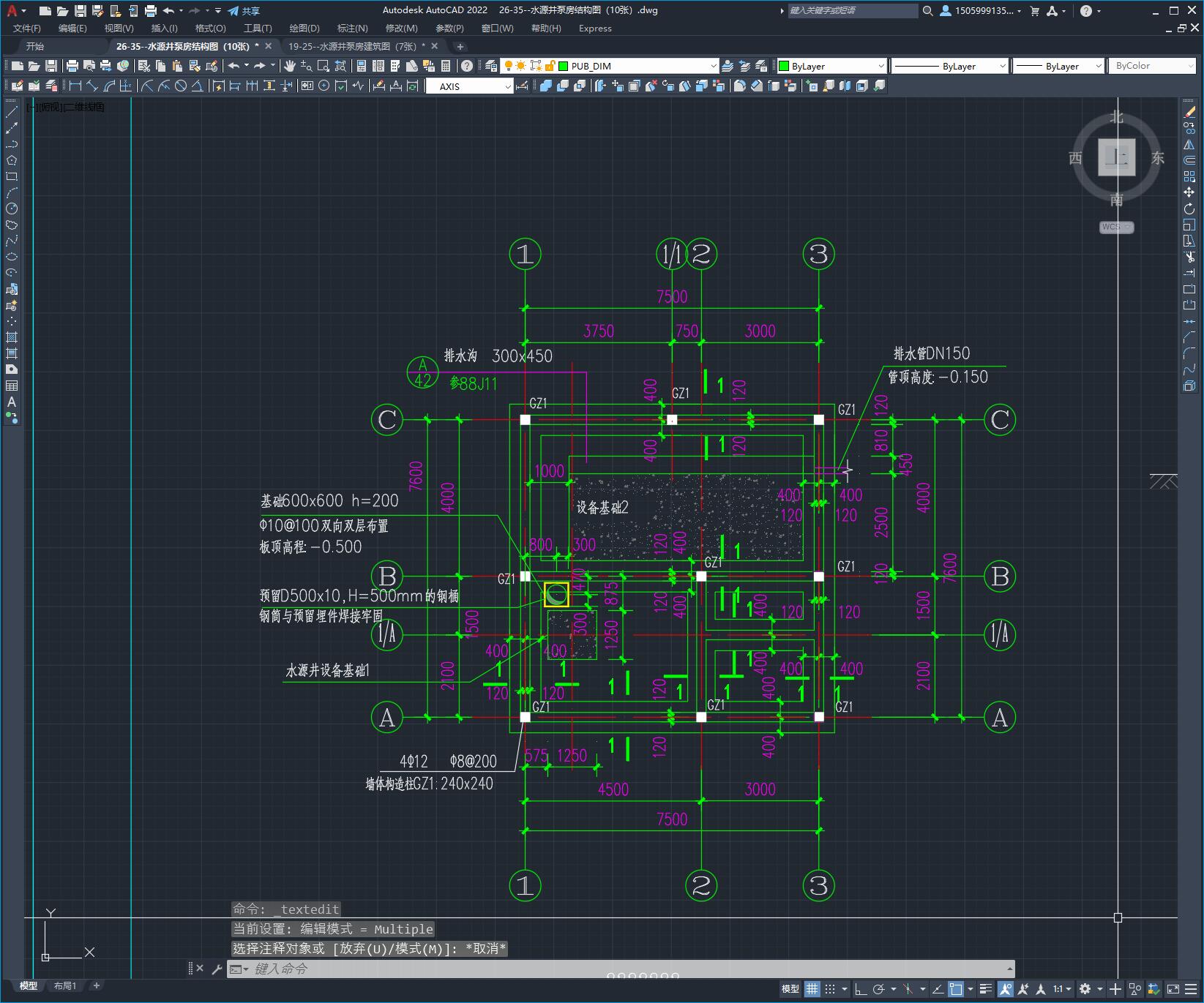

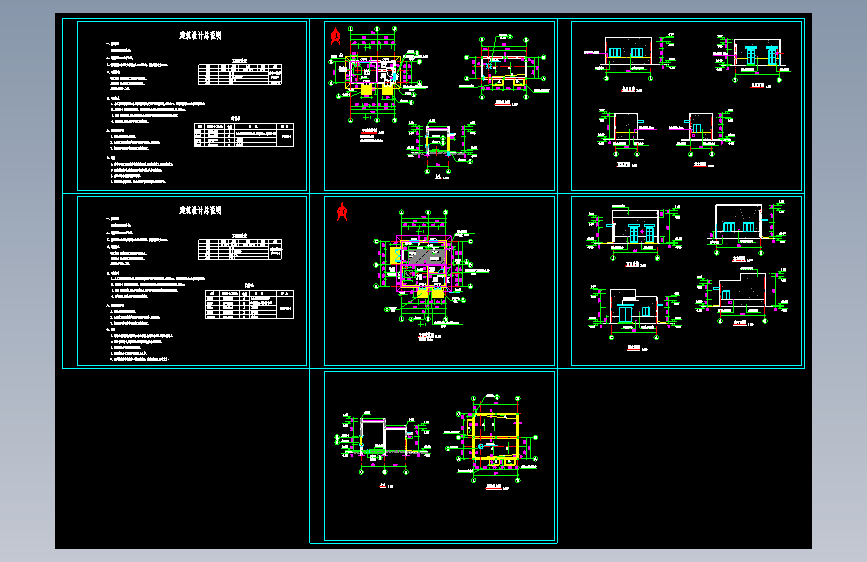

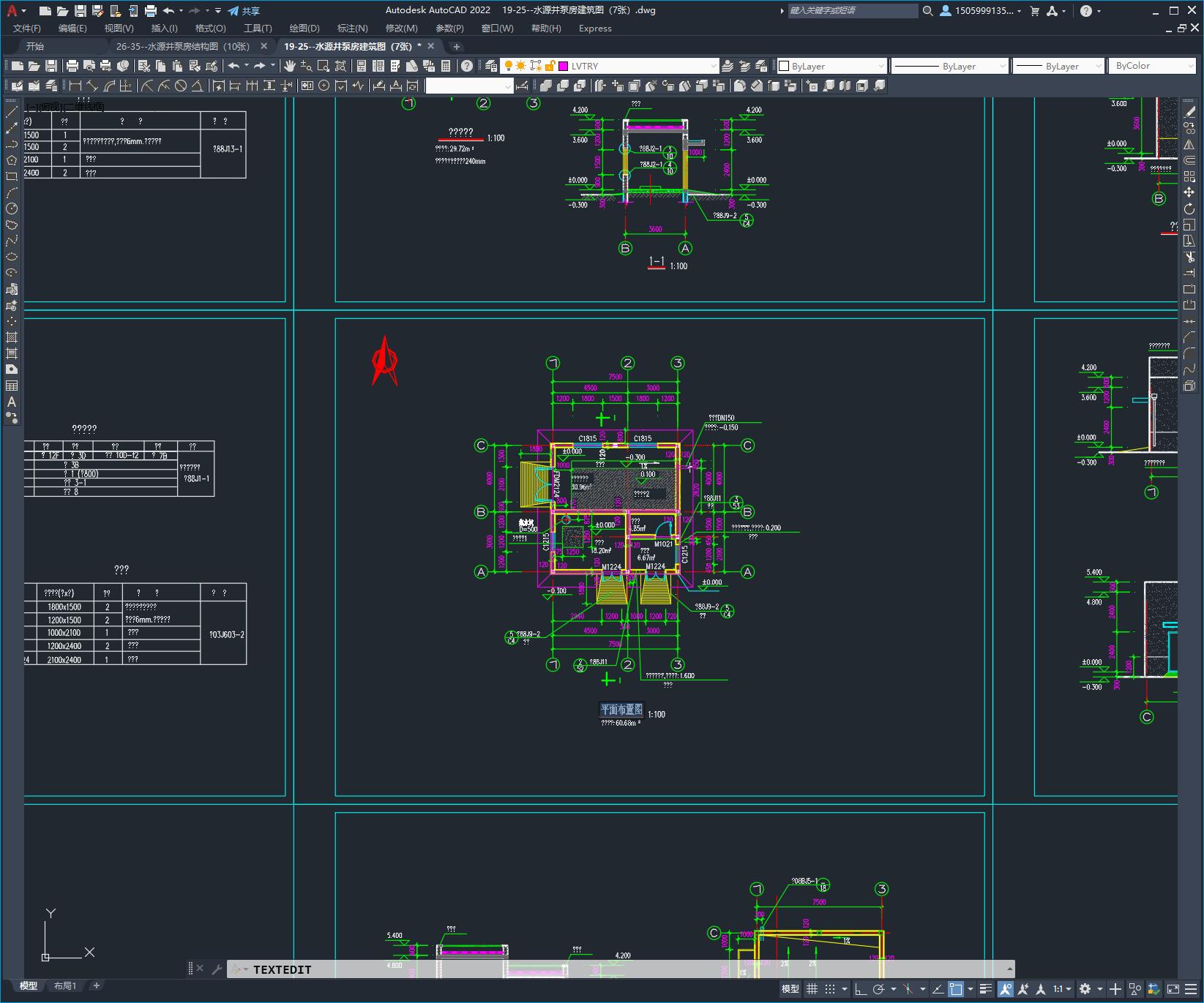

本工程建筑面积为29.72平方米，室内设计标高±0.000，室内外高差为300mm，按二级耐火等级设计，本工程为砖混结构,承重墙墙体材料为页岩普通烧结砖,外墙厚度为240,内墙厚度为240，墙体在-0.060处设防潮层,防潮层采用1:2水泥砂浆掺5%防水粉,厚20mm，同时预埋木砖应做防腐处理。　　【设计图纸】　　1、水源井泵房布置图；2、屋面板配筋图；3、基础布置图；4、圈梁布置图；5、水源井设备基础设计图；6、出屋面详图。
