基于手扶拖拉机的除草机3D+装配图+零件图（ID:1489713）

机械设备 / 农用机械 / 基于手扶拖拉机的除草机3D+装配图+零件图

©非原创

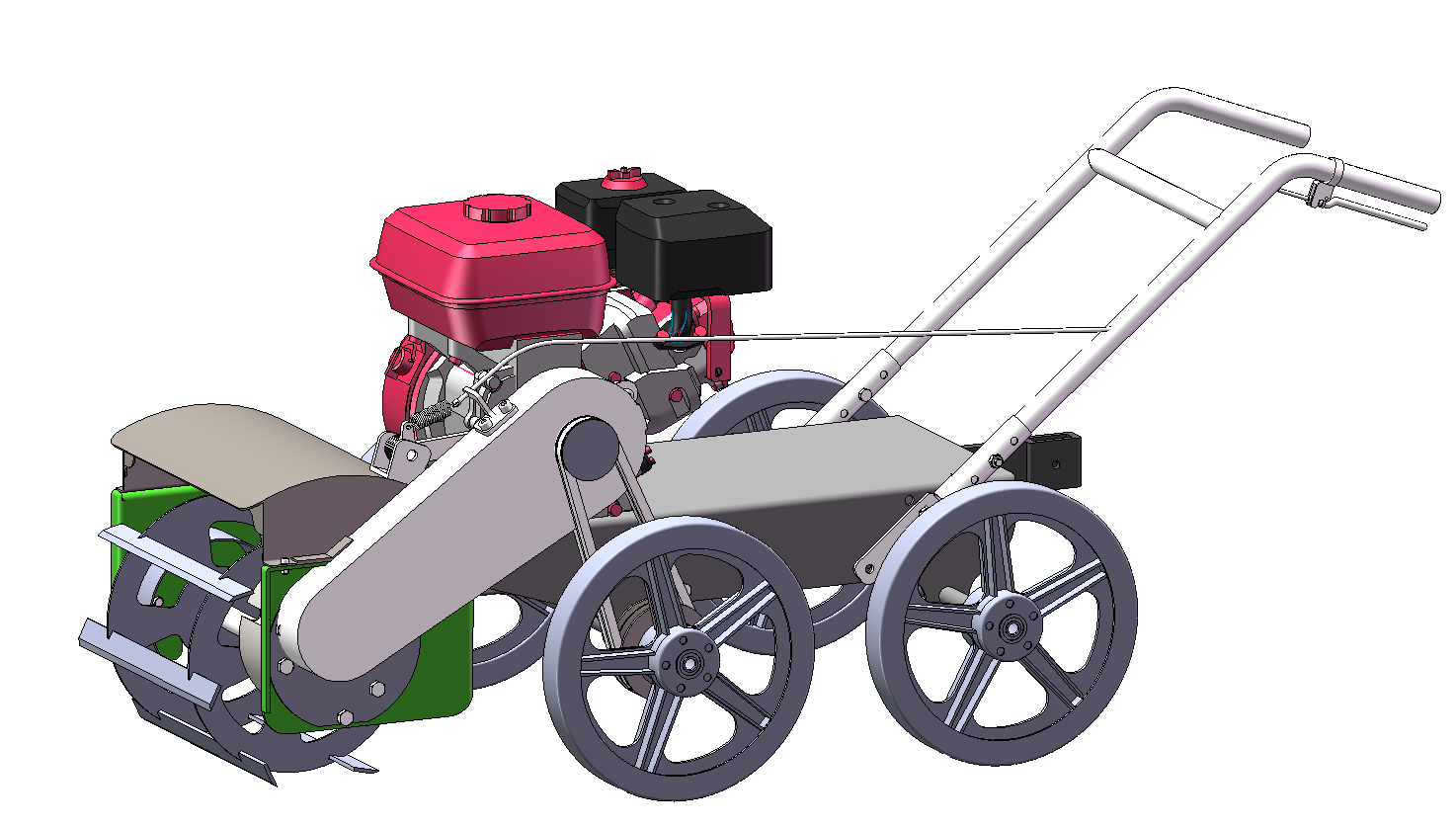

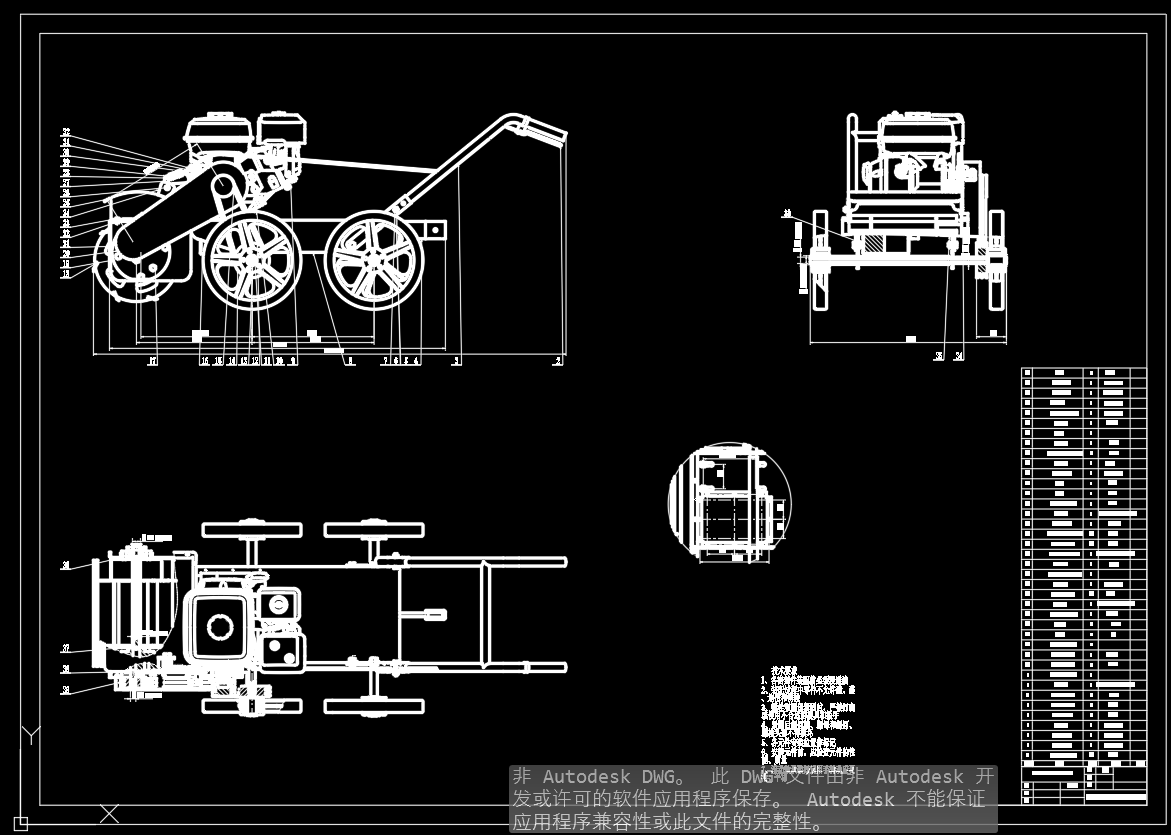

平面图

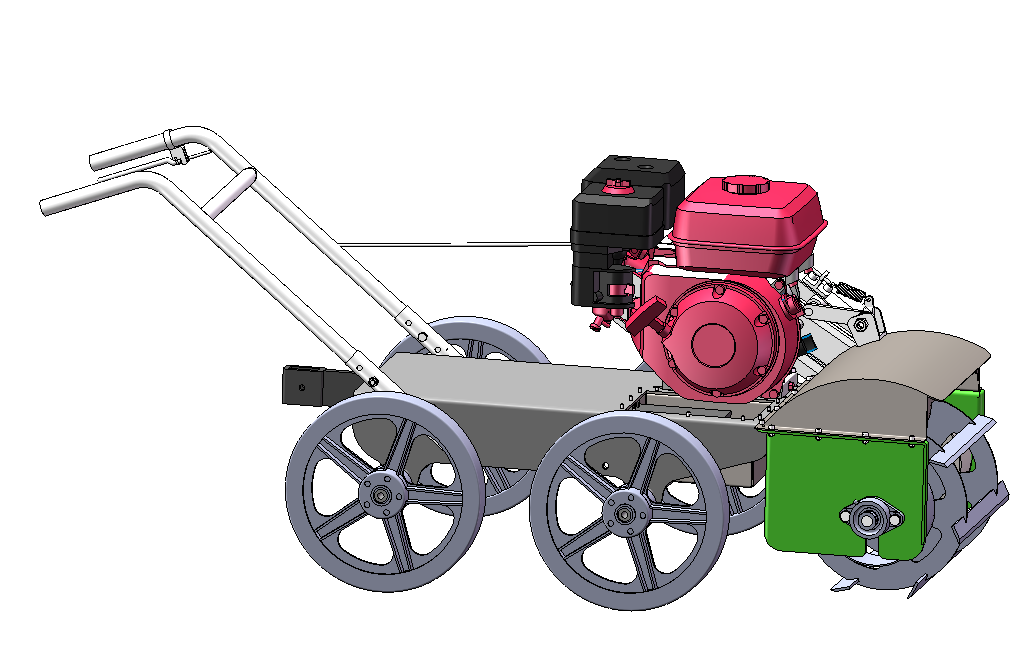

3D视图

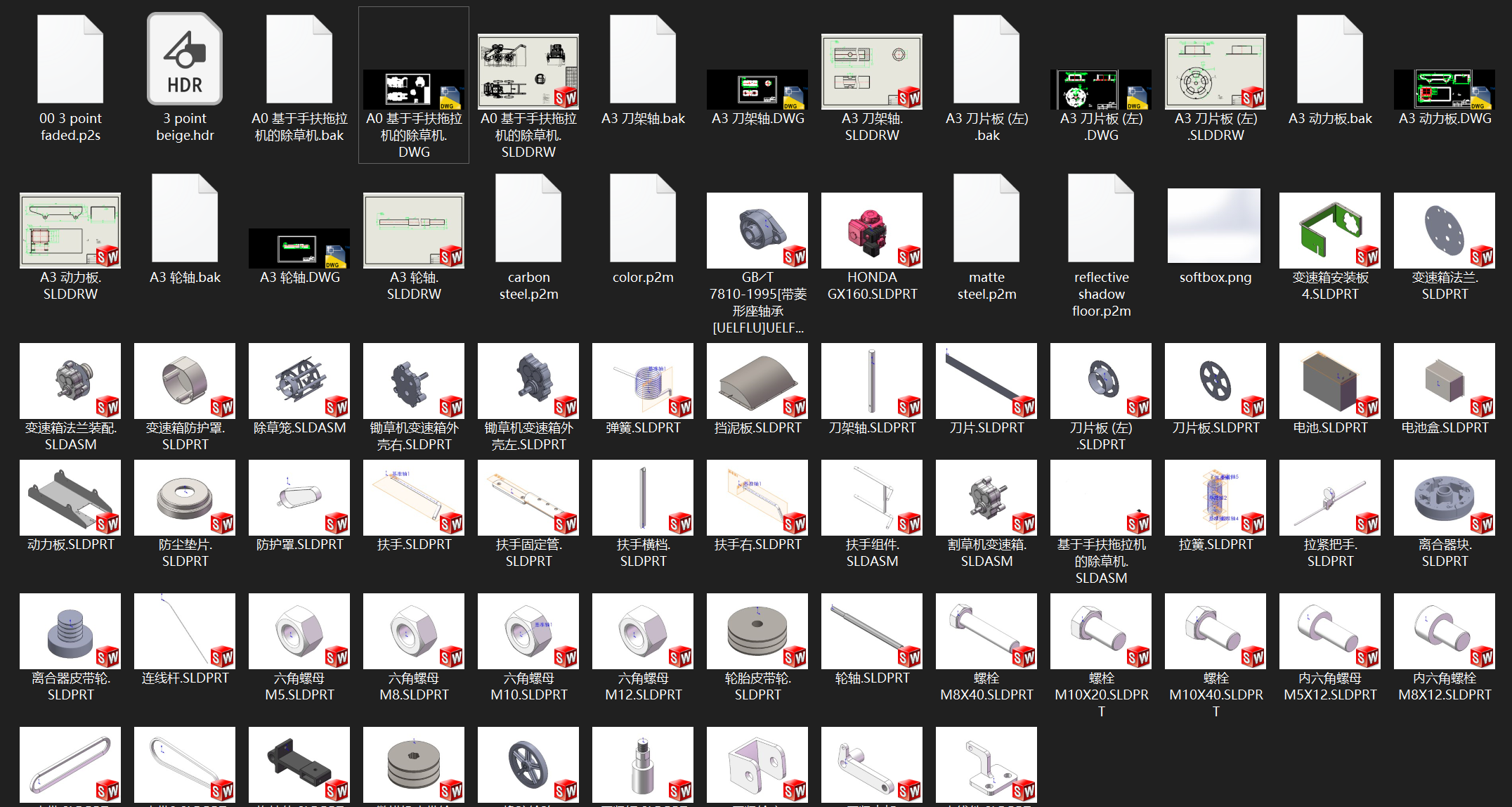

文件列表

#	文件名称	文件大小
1	08A系列传动链轮成品孔链轮[DSFA08AB-9-10].SLDPRT	212.31K
2	08A系列传动链轮成品孔链轮[DSFB08AB-40-25].SLDPRT	306.68K
3	17209245828347.zip	104.84M
4	8x50轴销.SLDPRT	75.91K
5	A3微耕机皮带轮.bak	43.10K
6	A3微耕机皮带轮.DWG	148.48K
7	A3微耕机皮带轮.SLDDRW	236.52K
8	Blade.SLDPRT	81.88K
9	GB╱T7809-1995[铸造立式座[P]P204].SLDPRT	501.00K
10	GB╱T7810-1995[带菱形座轴承[UELFLU]UELFLU203].SLDPRT	441.47K
11	GB／T16674-1996六角头法兰面螺栓小系列M8×25.SLDPRT	138.25K
12	GB／T5781-2000[六角头螺栓全螺纹C级M12×60].SLDPRT	98.12K
13	GB／T5781-2000[六角头螺栓全螺纹C级M8×20].SLDPRT	97.91K
14	GB／T5789-1986[六角头法兰面螺栓加大系列B级A型M8×65].SLDPRT	187.49K
15	GB／T889．1-20001型非金属嵌件六角锁紧螺母M12.SLDPRT	149.29K
16	GB／T889．1-20001型非金属嵌件六角锁紧螺母M8.SLDPRT	142.86K
17	HONDAGX160.SLDPRT	3.46M
18	plot.log	462B
19	Rotor-Blade.SLDASM	231.99K
20	Rotor.SLDPRT	135.02K
21	R插销.SLDPRT	132.64K
22	Snipaste_2024-06-28_09-55-33.png	148.15K
23	Snipaste_2024-06-28_09-55-41.png	97.98K
24	Snipaste_2024-06-28_09-56-03.png	152.12K
25	Snipaste_2024-06-28_09-56-12.png	494.79K
26	传动轴.SLDPRT	82.10K
27	六角螺母M10.SLDPRT	104.50K
28	六角螺母M12.SLDPRT	109.37K
29	六角螺母M5.SLDPRT	108.22K
30	六角螺母M8.SLDPRT	107.83K
31	内六角螺栓M8X12.SLDPRT	132.71K
32	内六角螺母M5X12.SLDPRT	107.21K
33	刀架六角管（左）.SLDPRT	154.00K
34	刀架总成（右）.SLDASM	224.38K
35	刀架总成（左）.SLDASM	269.66K
36	刀架轴.SLDPRT	85.87K
37	刀架轴1.SLDPRT	120.82K
38	刀片.SLDPRT	47.47K
39	刀片安装板1.SLDPRT	72.78K
40	刀片安装板2.SLDPRT	72.21K
41	刀片板.SLDPRT	149.15K
42	刀片板左.SLDPRT	186.79K
43	刀片（L）KF-04-010-02.SLDPRT	193.91K
44	刀片（R）KF-04-010.SLDPRT	189.83K
45	割草机变速箱.SLDASM	1.33M
46	动力板.SLDPRT	1002.82K
47	动力板1.SLDPRT	402.90K
48	压紧支架.SLDPRT	135.25K
49	压紧轮座.SLDPRT	124.92K
50	压紧辊.SLDPRT	102.09K
51	变速箱安装板1.SLDPRT	812.95K
52	变速箱安装板2.SLDPRT	442.34K
53	变速箱安装板4.SLDPRT	525.92K
54	变速箱安装板5.SLDPRT	520.25K
55	变速箱法兰.SLDPRT	98.55K
56	变速箱法兰装配.SLDASM	1.15M
57	变速箱防护罩.SLDPRT	198.15K
58	基于手扶拖拉机的除草机.SLDASM	5.52M
59	基于手扶拖拉机的除草机.x_t	10.55M
60	基于手扶拖拉机的除草机24516.zip	24.35M
61	定位铁.SLDPRT	70.58K
62	弹簧.SLDPRT	586.98K
63	微耕刀架六方管.SLDPRT	100.19K
64	微耕机皮带轮.SLDPRT	124.21K
65	手柄.SLDPRT	77.41K
66	扶手.SLDPRT	159.68K
67	扶手右.SLDPRT	159.71K
68	扶手固定座.SLDASM	220.54K
69	扶手固定管.SLDPRT	152.02K
70	扶手总成.SLDASM	136.20K
71	扶手横档.SLDPRT	71.37K
72	扶手组件.SLDASM	118.39K
73	扶手连接板.SLDPRT	111.13K
74	把手.SLDPRT	92.35K
75	拉簧.SLDPRT	900.75K
76	拉紧把手.SLDPRT	177.17K
77	拖挂体.SLDPRT	132.56K
78	拖挂体连接C型钢.SLDPRT	95.29K
79	挡泥板.SLDPRT	300.52K
80	挡泥板2.SLDPRT	131.85K
81	插销.SLDPRT	78.77K
82	横档2.SLDPRT	69.56K
83	橡胶轮胎345.SLDPRT	513.32K
84	油门开关.SLDPRT	263.64K
85	电池.SLDPRT	83.67K
86	电池盒.SLDPRT	212.37K
87	皮带.SLDPRT	100.41K
88	皮带2.SLDPRT	91.31K
89	皮带3.SLDPRT	74.49K
90	碎草机.SLDASM	2.65M
91	离合器块.SLDPRT	242.62K
92	离合器定位套.SLDPRT	68.70K
93	离合器总装配图.SLDASM	685.66K
94	离合器皮带轮.SLDPRT	129.58K
95	螺栓M10X20.SLDPRT	136.69K
96	螺栓M10X40.SLDPRT	138.14K
97	螺栓M12X25.SLDPRT	136.60K
98	螺栓M6X12.SLDPRT	91.18K
99	螺栓M8X30.SLDPRT	131.92K
100	螺栓M8X40.SLDPRT	134.02K
101	角钢.SLDPRT	109.25K
102	调整螺栓.SLDPRT	76.87K
103	走线件.SLDPRT	118.12K
104	轮胎皮带轮.SLDPRT	98.68K
105	轮轴.SLDPRT	92.03K
106	连线杆.SLDPRT	85.08K
107	锄草机变速箱外壳右.SLDPRT	999.85K
108	锄草机变速箱外壳左.SLDPRT	1.02M
109	锄草轮轴.SLDPRT	89.59K
110	门框.SLDPRT	105.17K
111	防尘垫片.SLDPRT	219.96K
112	防护罩.SLDPRT	113.70K
113	防缠草刀.SLDPRT	133.22K
114	除草笼.SLDASM	182.02K
115	003pointfaded.p2s	1.07K
116	3pointbeige.hdr	5.31M
117	A0基于手扶拖拉机的除草机.bak	947.54K
118	A0基于手扶拖拉机的除草机.DWG	947.56K
119	A0基于手扶拖拉机的除草机.SLDDRW	18.94M
120	A3刀架轴.bak	43.14K
121	A3刀架轴.DWG	143.83K
122	A3刀架轴.SLDDRW	227.87K
123	A3刀片板左.bak	56.76K
124	A3刀片板左.DWG	161.04K
125	A3刀片板左.SLDDRW	294.38K
126	A3动力板.bak	211.86K
127	A3动力板.DWG	256.16K
128	A3动力板.SLDDRW	1.07M
129	A3轮轴.bak	34.72K
130	A3轮轴.DWG	130.48K
131	A3轮轴.SLDDRW	135.87K
132	carbonsteel.p2m	550B
133	color.p2m	265B
134	GB╱T7810-1995[带菱形座轴承[UELFLU]UELFLU203].SLDPRT	477.04K
135	HONDAGX160.SLDPRT	3.48M
136	mattesteel.p2m	440B
137	reflectiveshadowfloor.p2m	159B
138	softbox.png	69.18K
139	六角螺母M10.SLDPRT	99.26K
140	六角螺母M12.SLDPRT	101.98K
141	六角螺母M5.SLDPRT	101.51K
142	六角螺母M8.SLDPRT	102.38K
143	内六角螺栓M8X12.SLDPRT	127.77K
144	内六角螺母M5X12.SLDPRT	102.50K
145	刀架轴.SLDPRT	79.86K
146	刀片.SLDPRT	46.97K
147	刀片板.SLDPRT	142.40K
148	刀片板左.SLDPRT	179.26K
149	割草机变速箱.SLDASM	1.33M
150	动力板.SLDPRT	972.16K
151	压紧支架.SLDPRT	122.81K
152	压紧轮座.SLDPRT	113.07K
153	压紧辊.SLDPRT	91.80K
154	变速箱安装板4.SLDPRT	490.89K
155	变速箱法兰.SLDPRT	91.14K
156	变速箱法兰装配.SLDASM	1.15M
157	变速箱防护罩.SLDPRT	191.61K
158	基于手扶拖拉机的除草机.SLDASM	5.54M
159	弹簧.SLDPRT	640.92K
160	微耕机皮带轮.SLDPRT	115.26K
161	扶手.SLDPRT	158.48K
162	扶手右.SLDPRT	156.96K
163	扶手固定管.SLDPRT	142.44K
164	扶手横档.SLDPRT	66.29K
165	扶手组件.SLDASM	138.09K
166	拉簧.SLDPRT	1.18M
167	拉紧把手.SLDPRT	172.90K
168	拖挂体.SLDPRT	132.96K
169	挡泥板.SLDPRT	281.36K
170	橡胶轮胎345.SLDPRT	490.65K
171	电池.SLDPRT	75.61K
172	电池盒.SLDPRT	205.25K
173	皮带.SLDPRT	90.16K
174	皮带3.SLDPRT	72.88K
175	离合器块.SLDPRT	242.75K
176	离合器皮带轮.SLDPRT	120.67K
177	螺栓M10X20.SLDPRT	127.81K
178	螺栓M10X40.SLDPRT	130.07K
179	螺栓M8X40.SLDPRT	125.98K
180	走线件.SLDPRT	106.52K
181	轮胎皮带轮.SLDPRT	88.37K
182	轮轴.SLDPRT	82.90K
183	连线杆.SLDPRT	75.35K
184	锄草机变速箱外壳右.SLDPRT	1.02M
185	锄草机变速箱外壳左.SLDPRT	921.19K
186	防尘垫片.SLDPRT	221.92K
187	防护罩.SLDPRT	104.85K
188	除草笼.SLDASM	178.26K
