某大学人行天桥施工图设计（ID:1490200）

机械设备 / 非标机械 / 某大学人行天桥施工图设计

©非原创

125

平面图

文件列表

#	文件名称	文件大小
1	17209497786002.zip	536.99K
2	00目录.dwg	34.75K

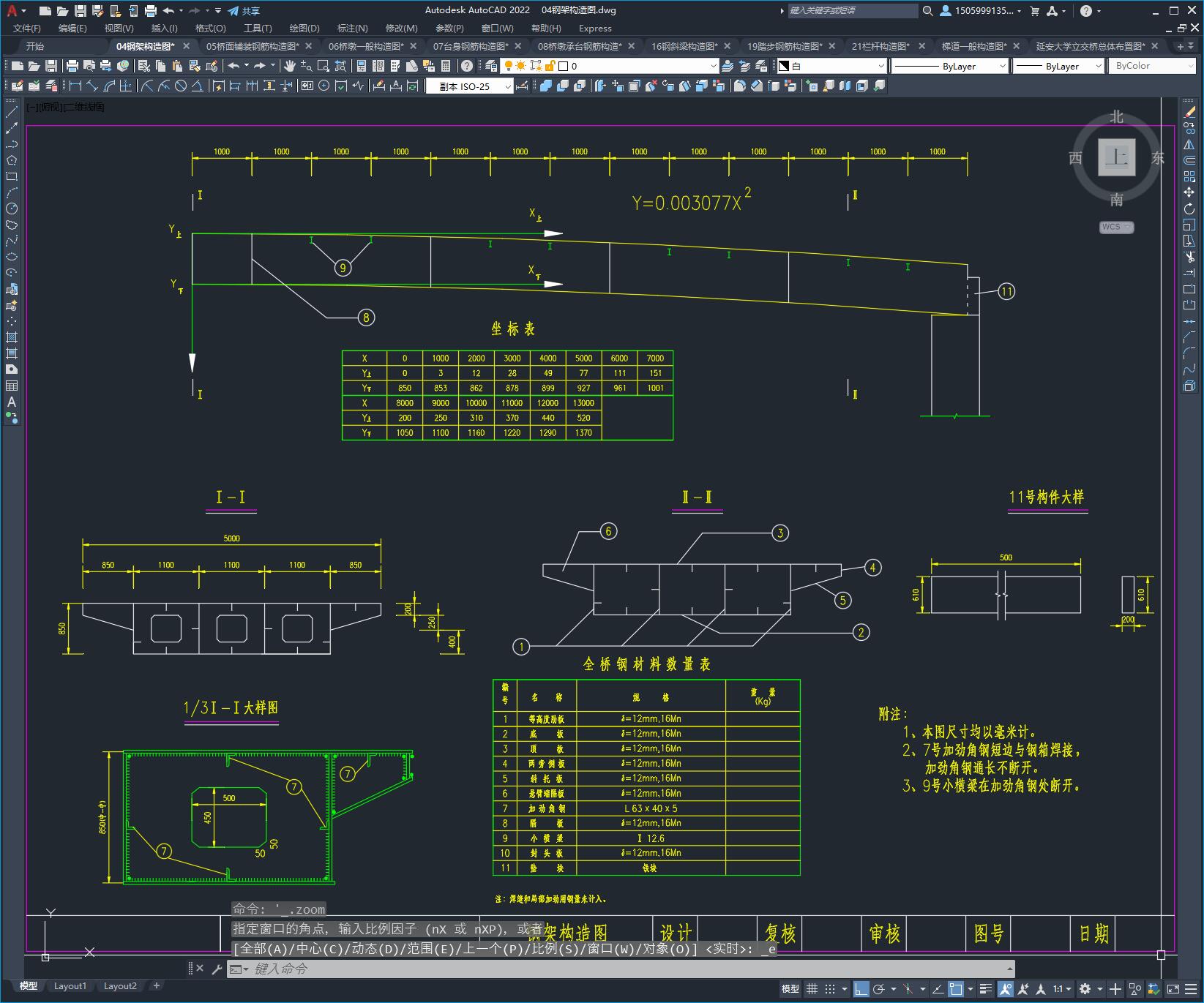

3	04钢架构造图.dwg	144.28K

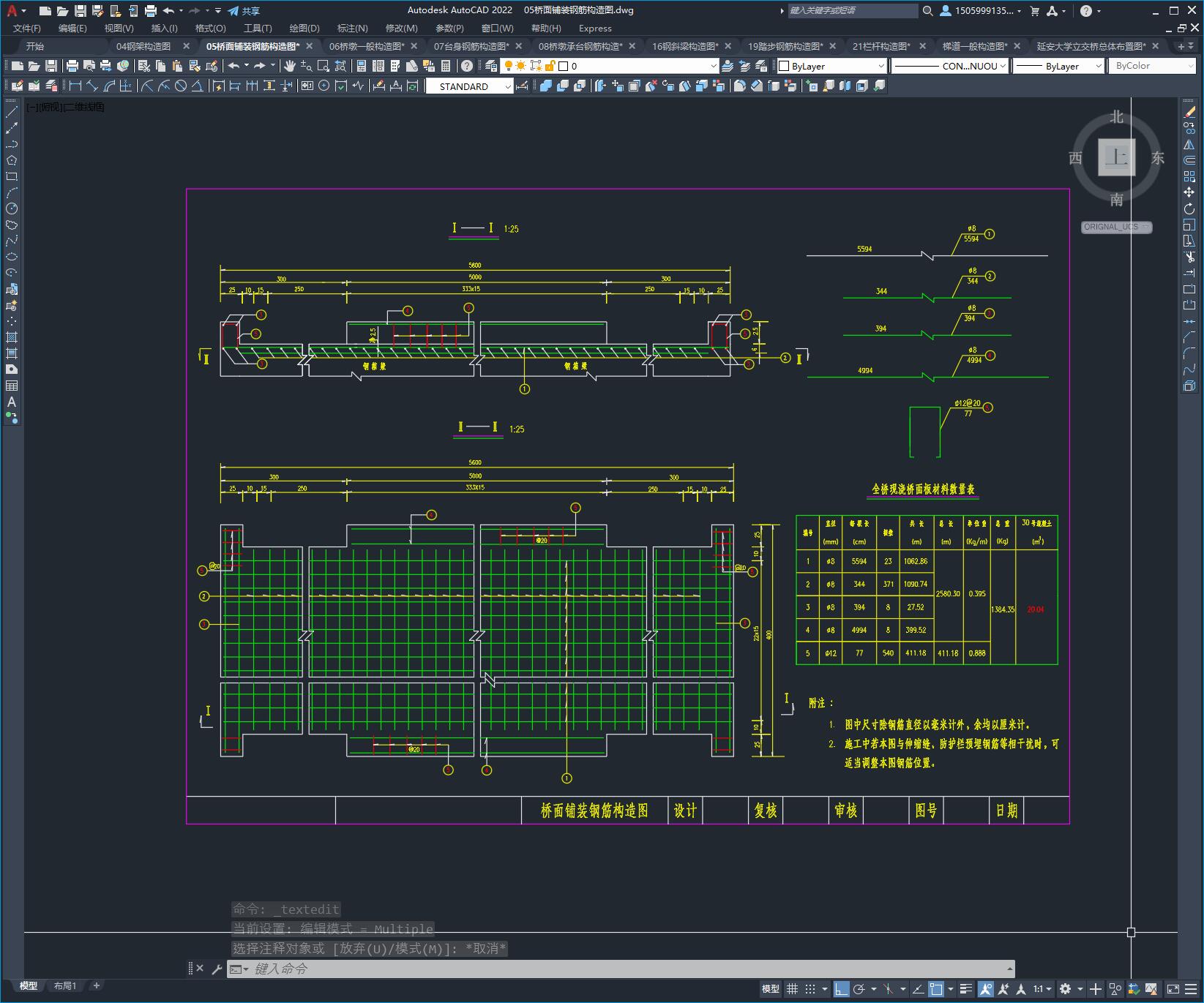

4	05桥面铺装钢筋构造图.dwg	96.57K
5	06桥墩一般构造图.dwg	69.68K

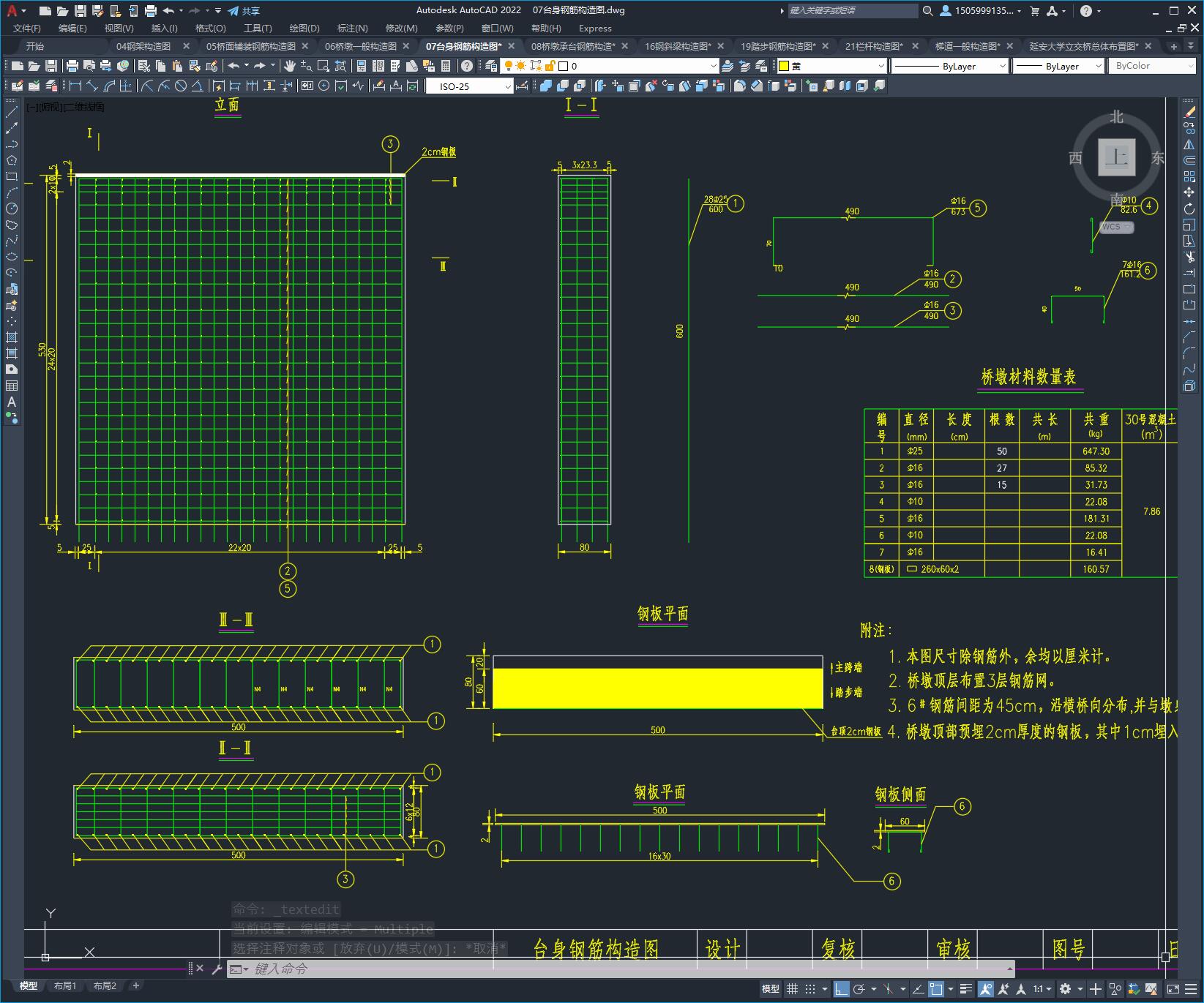

6	07台身钢筋构造图.dwg	121.55K
7	08桥墩承台钢筋构造.dwg	76.67K
8	16钢斜梁构造图.dwg	84.80K

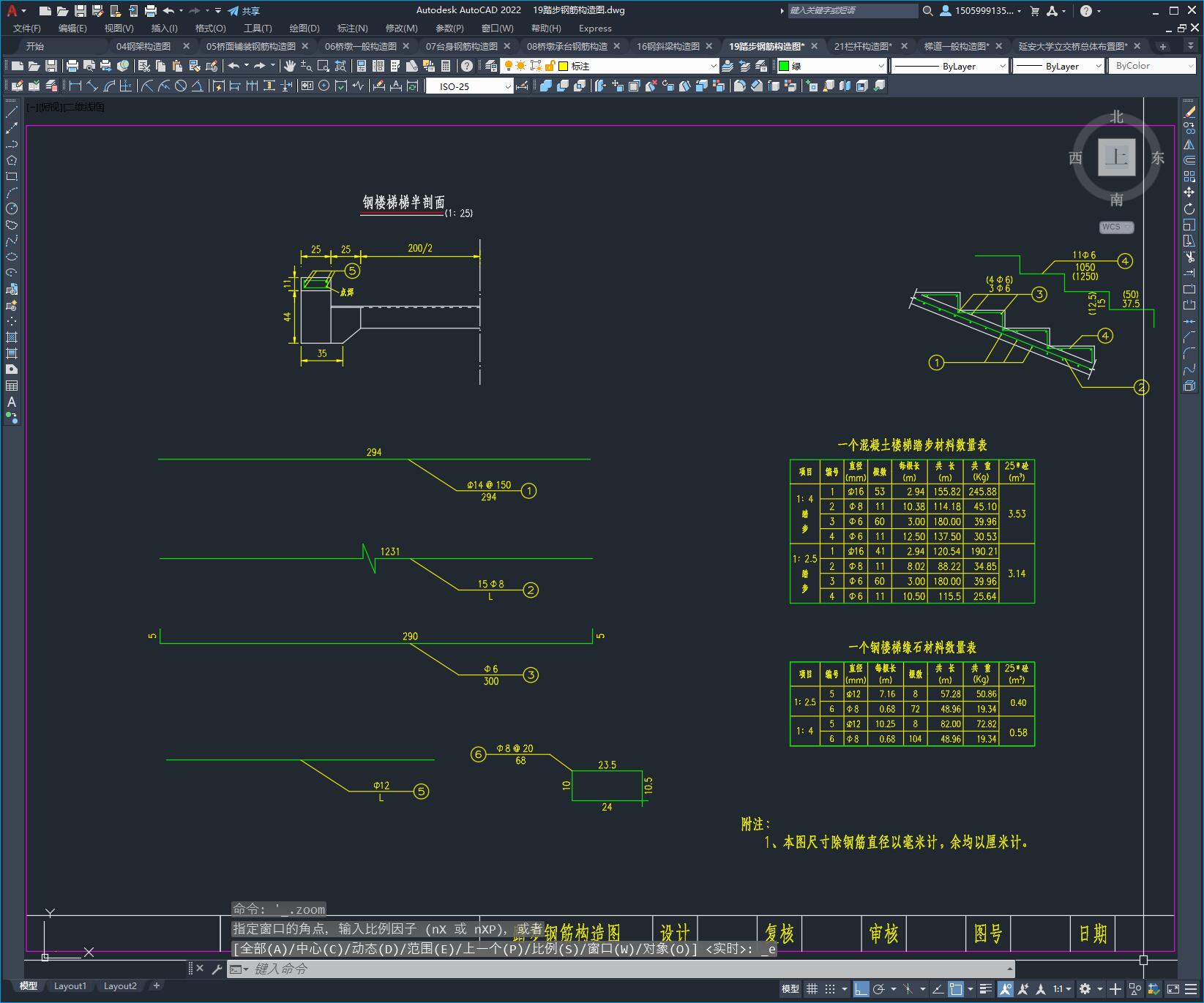

9	19踏步钢筋构造图.dwg	60.92K

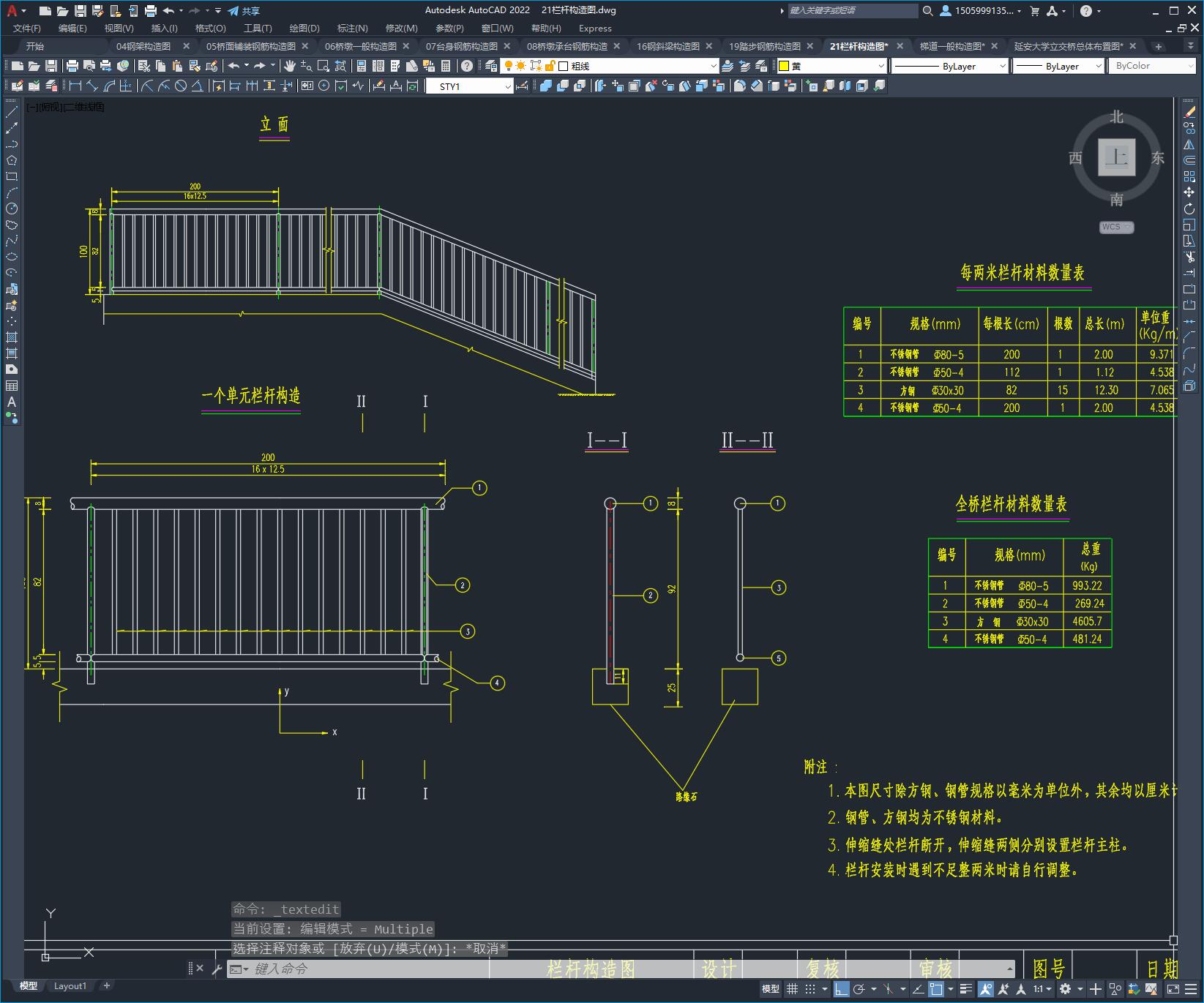

10	21栏杆构造图.dwg	88.87K

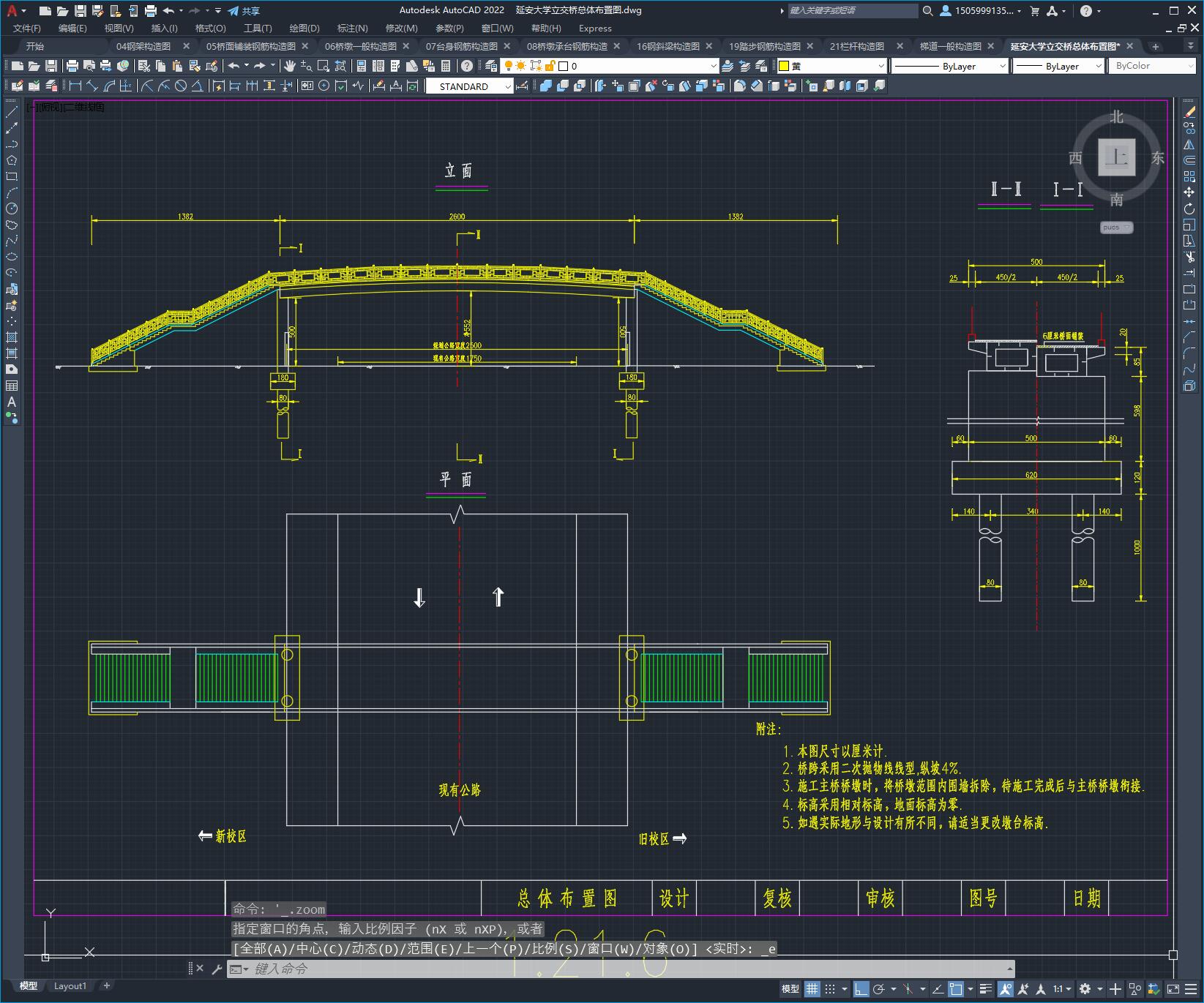

11	延安大学立交桥总体布置图.dwg	440.75K

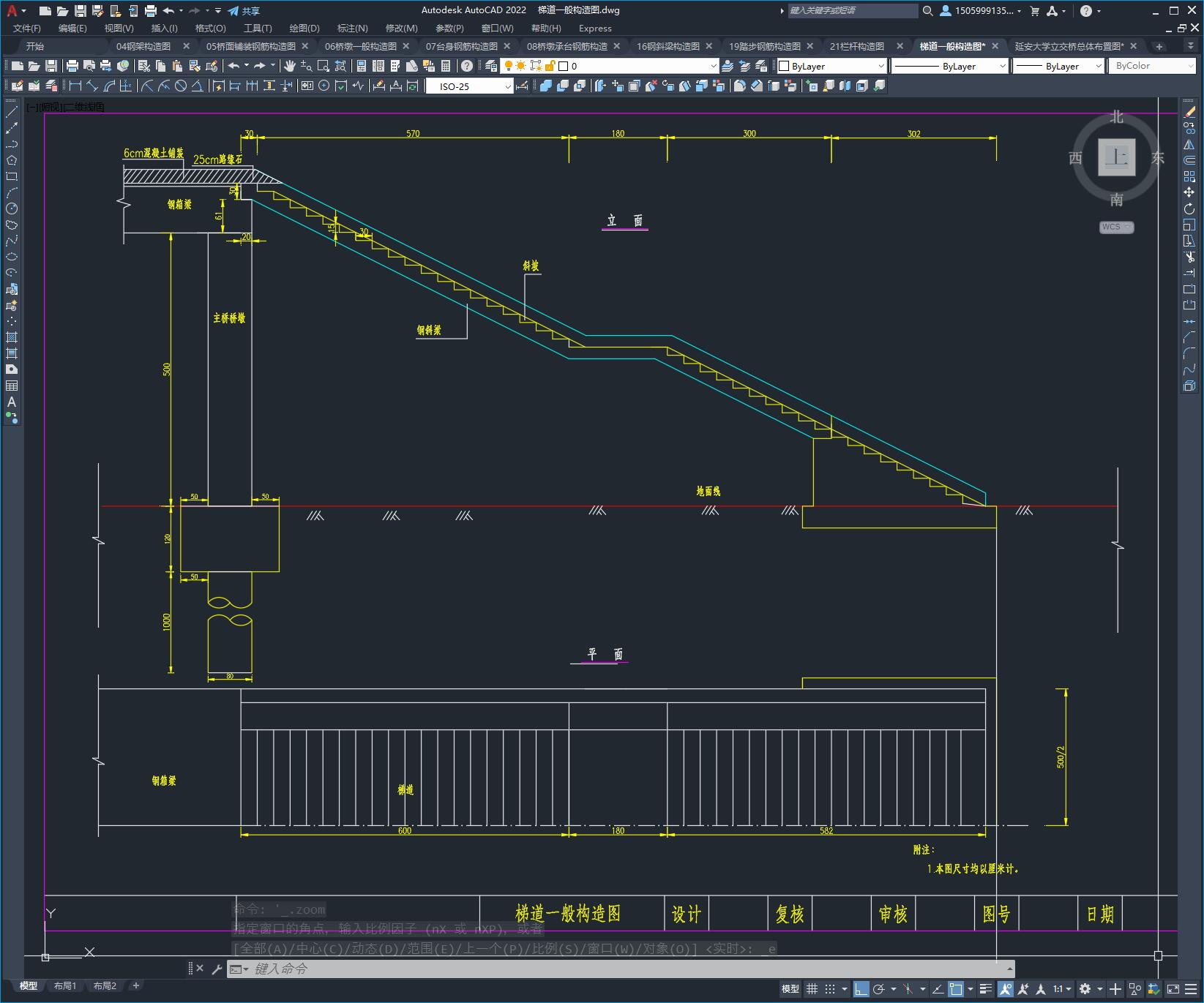

12	梯道一般构造图.dwg	96.02K
13	说明.doc	27.50K

此图纸下载需要75金币

立即下载

发布者

辛奇迹

创作: 2462

粉丝: 7

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：549.88KB

所需金币：75

上传时间：2024-07-14 17:36:18

是否可编辑：可修改，包括参数

版本：AutoCAD 2000

标签

图纸简介

一、设计概况　　此桥为**大学新旧校区之间架立的人行天桥，这座人行天桥为钢箱梁π式钢架桥，为适应受力需求和满足美观要求，刚架梁的上、下轮廓线均采用二次抛物线型。　　二、技术标准　　 1、设计荷载：人群荷载4kN/m2，。　　 2、桥宽：净3.5米　　 3、桥下净空：机动车道为6米。　　四、设计要点　　 1、π式钢架为等截面闭合钢箱梁形式，用16Mn钢板焊接成型，加劲角钢和型钢用A3钢，钢架梁外露面焊接后应涂以银灰色油漆。　　 2、人行梯道为1：2坡道，梯道均为二跑，平台以下采用25＃钢筋混凝土机构，平台以上为钢结构以减轻自重和便于安装，平台由宽度为60cm的25＃钢筋混
