大直径桩成孔钻具（ID:1492043）
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17212274033202.rar | 16.66M |
| 2 | 152冲击器-内缸.SLDPRT | 358.48K |
| 3 | 152冲击器-卡环.SLDPRT | 112.27K |
| 4 | 152冲击器-卡钎套.SLDPRT | 878.90K |
| 5 | 152冲击器-弹簧.SLDPRT | 631.74K |
| 6 | 152冲击器-活塞.SLDPRT | 448.06K |
| 7 | 152冲击器-缸体.SLDPRT | 150.53K |
| 8 | 152冲击器-连接头.SLDPRT | 1.47M |
| 9 | 152冲击器-逆止阀.SLDPRT | 158.24K |
| 10 | 152冲击器-逆止阀头橡胶垫.SLDPRT | 147.38K |
| 11 | 152冲击器-配气阀.SLDPRT | 173.25K |
| 12 | HM5-152潜孔冲击器.SLDASM | 2.63M |
| 13 | 上端盖.SLDPRT | 204.59K |
| 14 | 下底壳.SLDPRT | 145.26K |
| 15 | 下挡板.SLDPRT | 108.02K |
| 16 | 中心主轴.SLDPRT | 117.91K |
| 17 | 二级牙掌.SLDASM | 651.74K |
| 18 | 二级牙掌背.SLDPRT | 170.89K |
| 19 | 内齿圈.SLDPRT | 499.55K |
| 20 | 冲击气压缸.SLDPRT | 139.12K |
| 21 | 副转.SLDPRT | 93.88K |
| 22 | 副转11SLDPRT.SLDPRT | 90.24K |
| 23 | 外壳.SLDPRT | 144.17K |
| 24 | 密封板.SLDPRT | 176.45K |
| 25 | 滚珠.SLDPRT | 92.90K |
| 26 | 牙轮.SLDPRT | 856.12K |
| 27 | 牙轮轴承.SLDPRT | 50.42K |
| 28 | 行星架.SLDPRT | 126.08K |
| 29 | 轴承盘.SLDPRT | 144.04K |
| 30 | 轴承盘下.SLDPRT | 146.77K |
| 31 | 辅助零件.SLDPRT | 82.79K |
| 32 | 边钻.SLDPRT | 362.57K |
| 33 | 钻具装配体.SLDASM | 5.21M |
| 34 | 钻杆传动轮.SLDPRT | 258.05K |
| 35 | 齿1.SLDPRT | 250.91K |
| 36 | 齿2.SLDPRT | 101.08K |
| 37 | 齿3.SLDPRT | 99.60K |
此图纸下载需要60金币
立即下载
发布者
机械小粤
创作: 965
粉丝: 98
加入时间：2023-06-17
模型信息
图纸ID：1492043
图纸格式：sldprt,sldasm
文件大小：17.06M
所需金币：60
上传时间：2024-07-17 22:43:42
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2020
标签
图纸简介

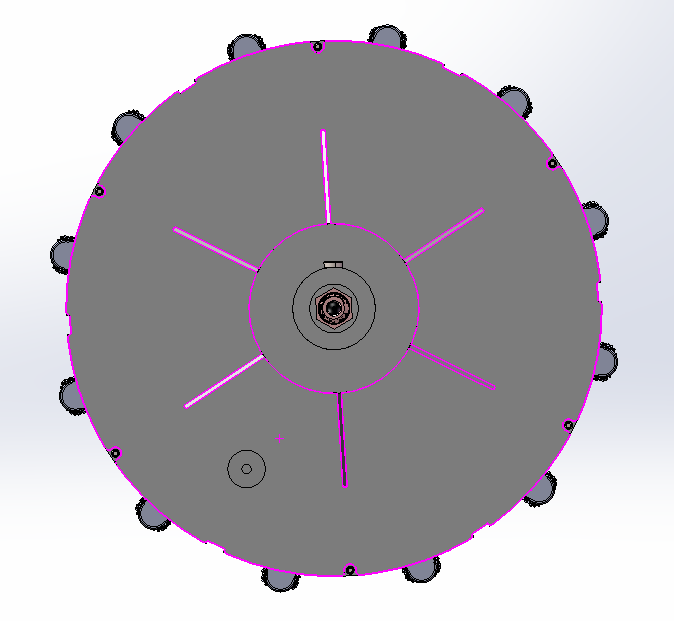

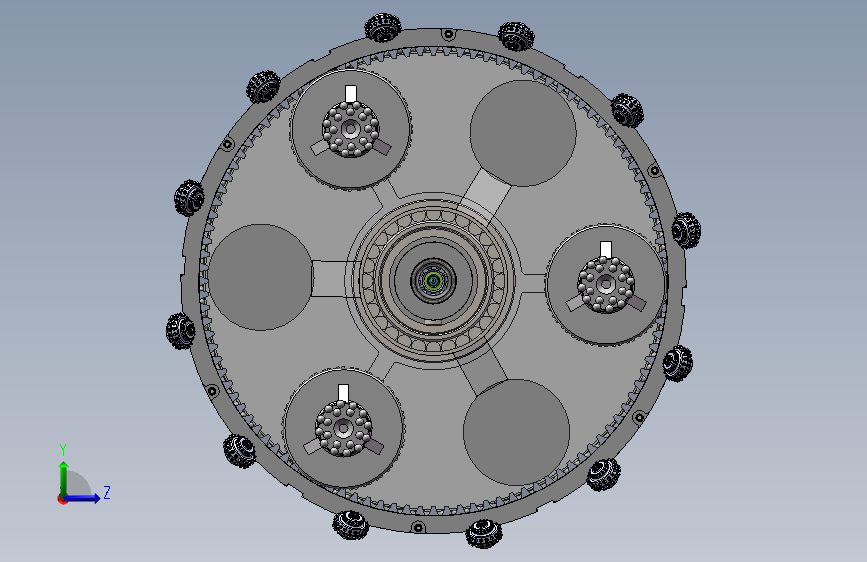

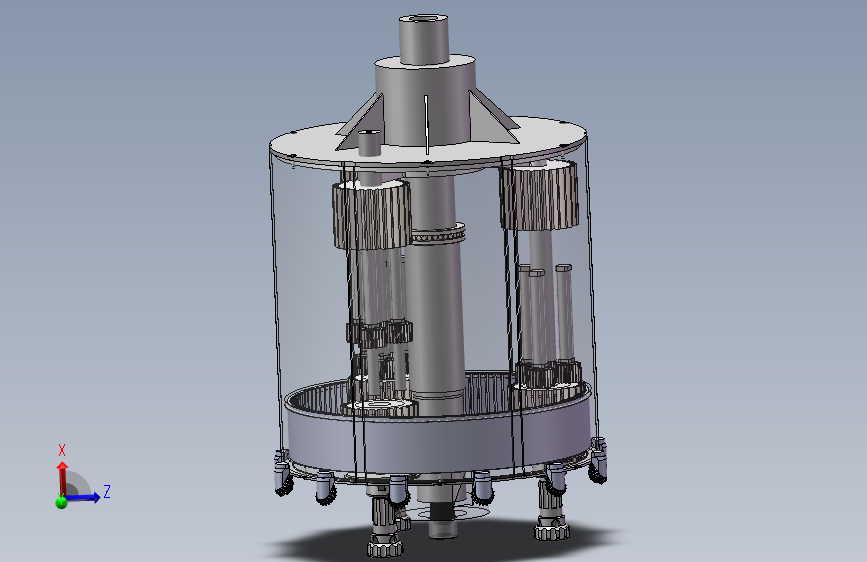

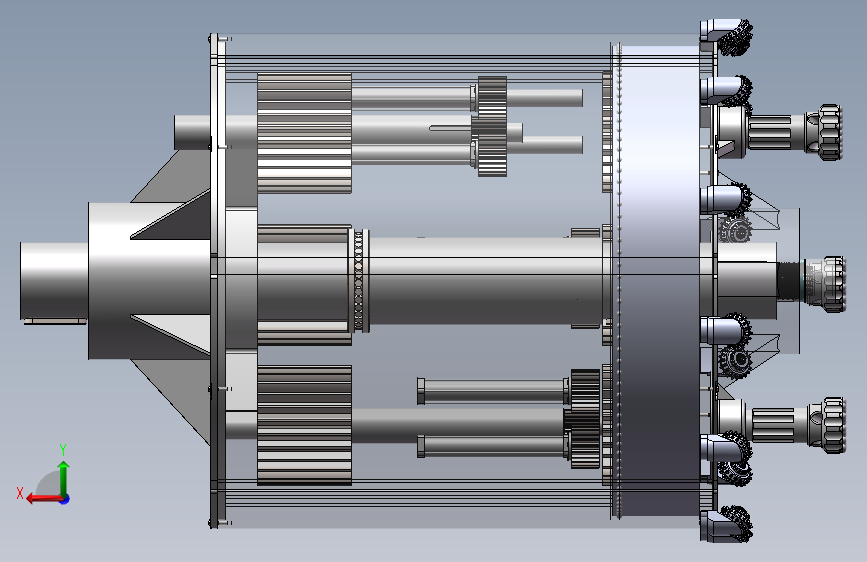

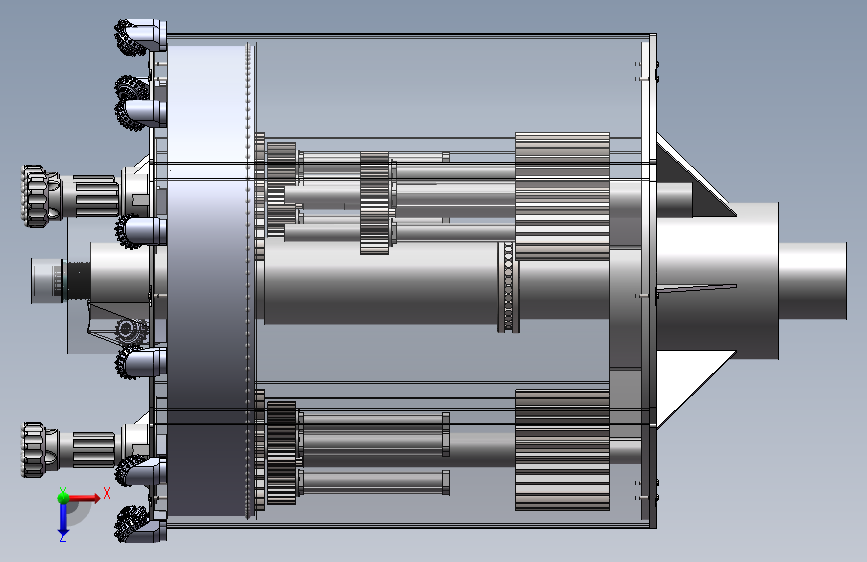

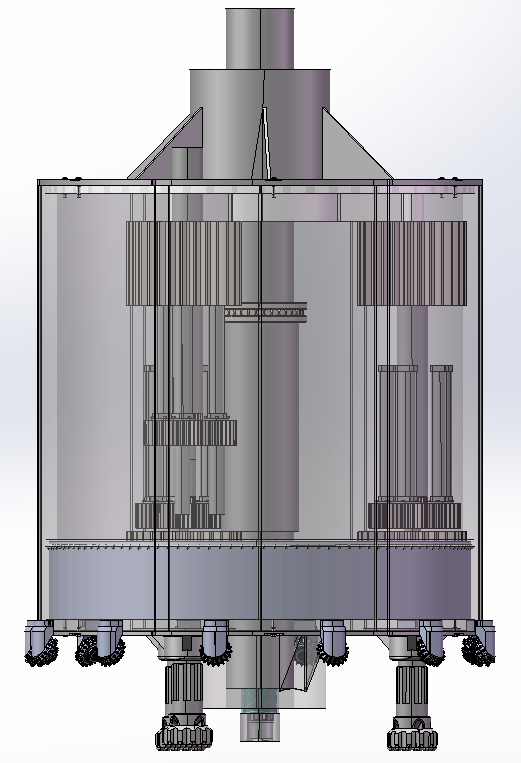

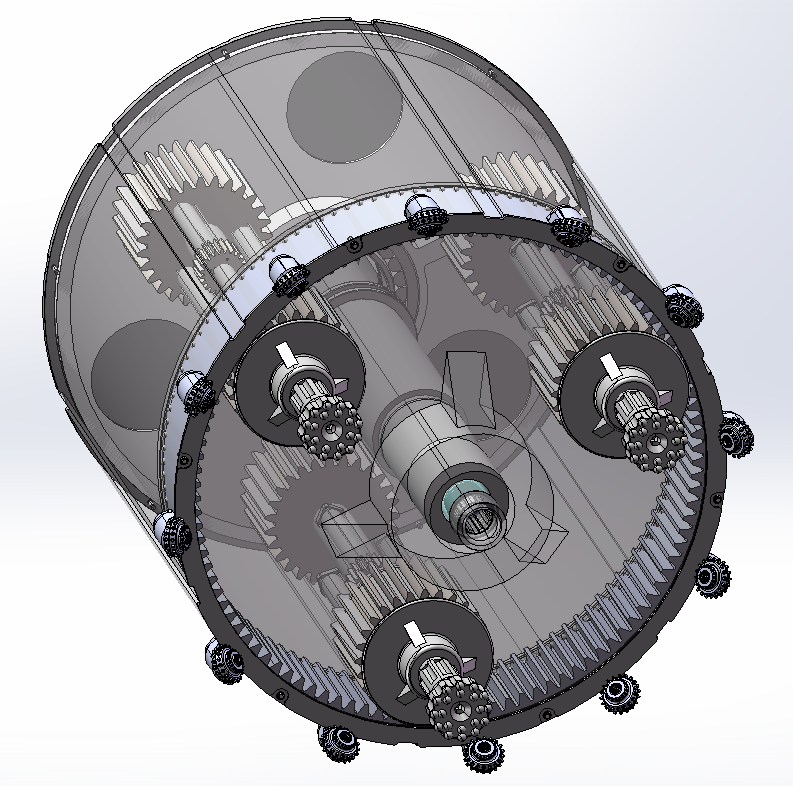

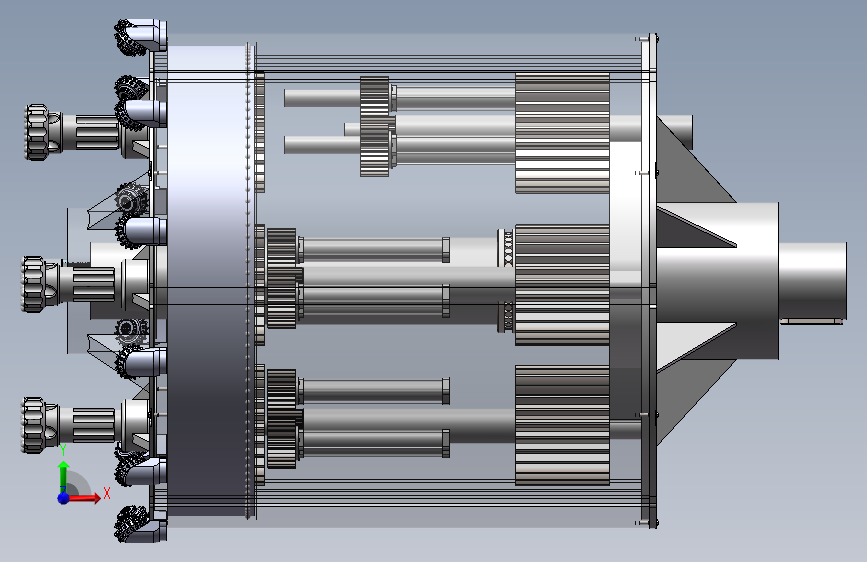

大直径桩基础工程成孔钻具I型钻具总体设计。设计内容包括行星齿轮传动部分的设计、钻具的设计、主轴的设计以及泥浆循环系统的设计等几个主要部分。设计后的钻具配套功率小，既能够产生旋转运动又能产生冲击运动，且利用气举反循环排渣快速成孔，该模型为sw2020版本
