农机工程机械液压行走带油冷油箱（ID:1495631）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17215988123297.zip | 30.39M |
| 2 | RFA-160.prt | 3.63M |
| 3 | 三视图.png | 203.97K |
| 4 | 前.png | 183.33K |
| 5 | 加油螺丝盖.prt | 234.24K |
| 6 | 压力表表盘-2.png | 212.64K |
| 7 | 后.png | 161.07K |
| 8 | 气压表-1_id21_x_t.prt | 164.03K |
| 9 | 气压表-1_id26_x_t.prt | 95.76K |
| 10 | 气压表-2_id11_x_t.prt | 83.27K |
| 11 | 气压表-2_id16_x_t.prt | 106.98K |
| 12 | 油位窗主体.prt | 342.90K |
| 13 | 油位窗堵头.prt | 96.31K |
| 14 | 油位窗玻璃.prt | 124.73K |
| 15 | 油堵.prt | 84.28K |
| 16 | 液压行走带油冷油箱.log | 19.02K |
| 17 | 液压行走带油冷油箱.prt | 184.16K |
| 18 | 液压行走带油冷油箱.stp | 21.00M |
| 19 | 直径60压力表-2.5MPa_x_t.prt | 121.58K |
| 20 | 细节1.png | 172.43K |
| 21 | 行走液压油冷主体.prt | 24.93M |
| 22 | 行走液压油冷油箱温度传感器.prt | 259.86K |
| 23 | 行走液压油冷风扇温控器.prt | 265.53K |
| 24 | 行走液压油箱散热风扇罩.prt | 458.31K |
| 25 | 行走液压油箱溢流管.prt | 421.86K |
| 26 | 表盘玻璃_id6_x_t.prt | 125.49K |
| 27 | 设备散热风扇2.prt | 8.71M |
此图纸下载需要50金币
立即下载
发布者
198****5521
创作: 319
粉丝: 4
加入时间：2023-02-10
模型信息
图纸ID：1495631
图纸格式：prt,stp
文件大小：31.12M
所需金币：50
上传时间：2024-07-22 05:53:44
是否可编辑：可修改，包括参数
软件版本：UG 2312
标签
2024
0722
002
001
图纸简介

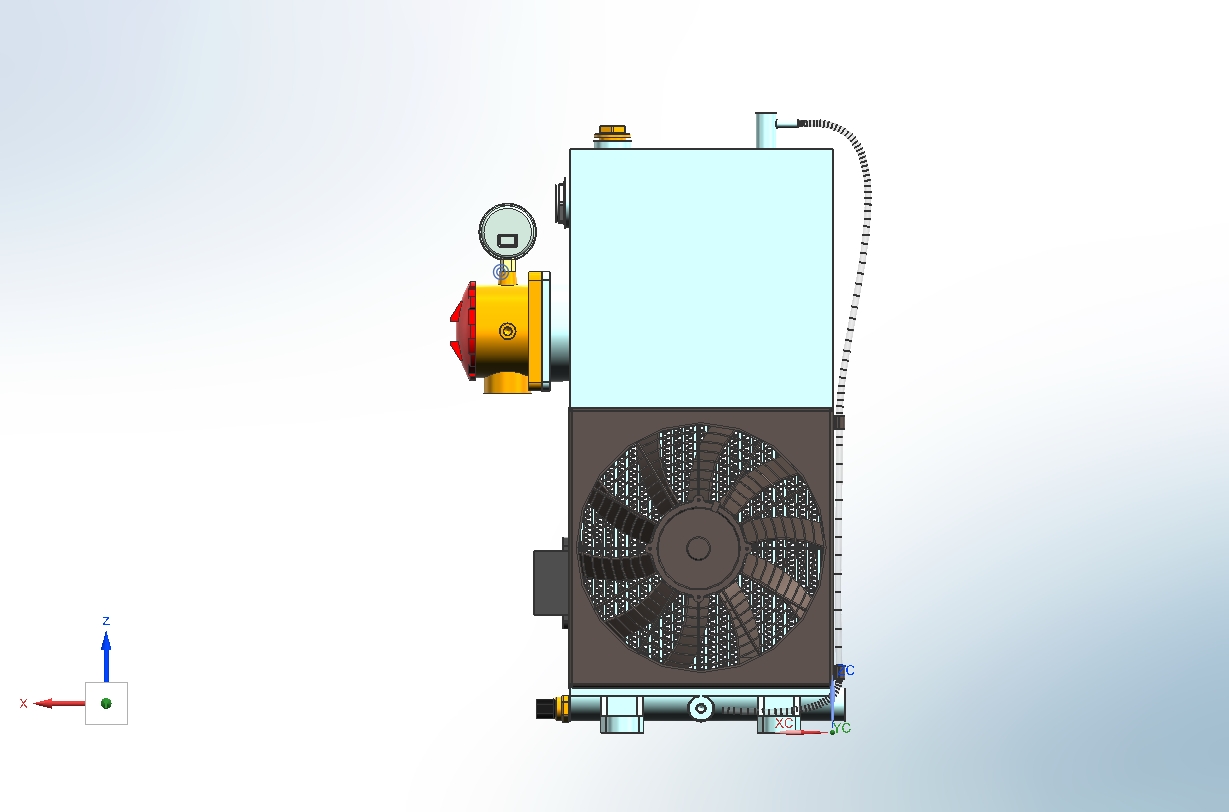

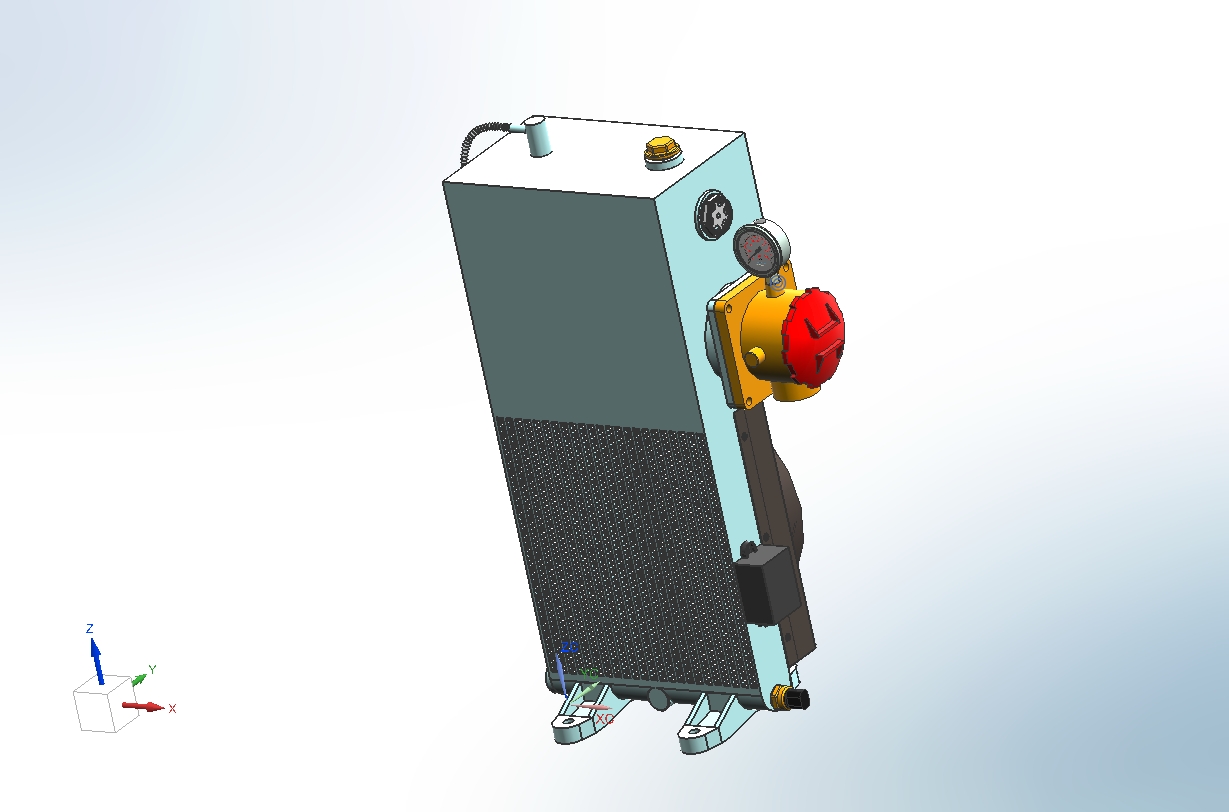

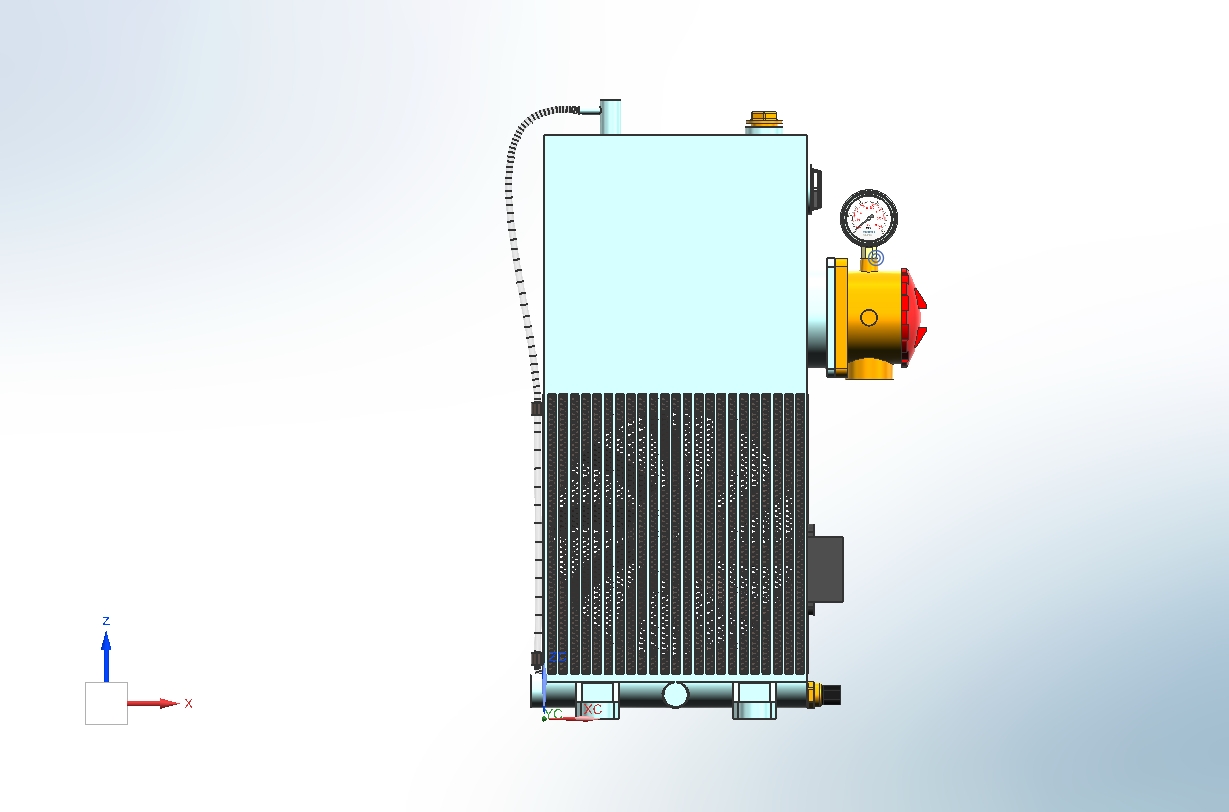

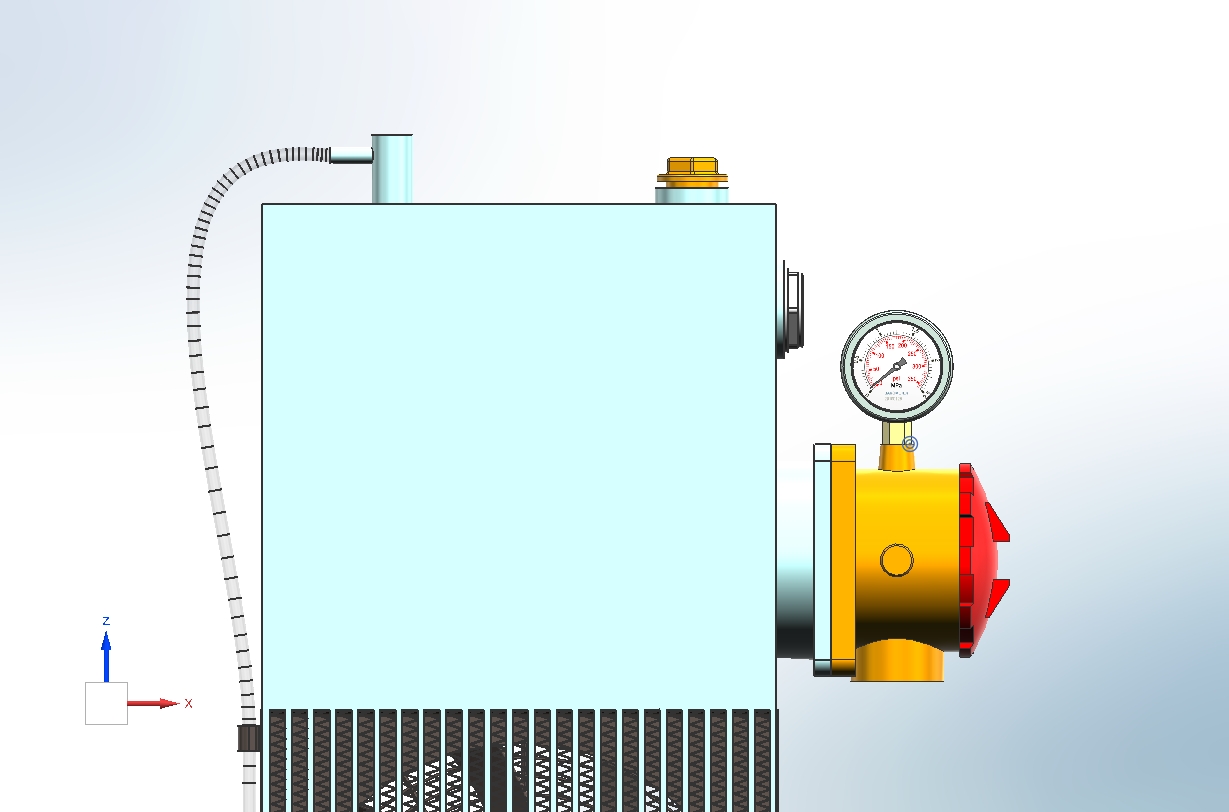

外观尺寸长450mm宽270mm高700mm，液压容油量20升。可配套农用各类型收获机，如玉米收获机、小麦收获机、辣椒收获机等，特种收获机和工程机械的静液压行走系统，73以下的泵这一个油箱油冷都有了。也可配套其他中小型开式液压系统中。（文件包含ug2312格式和step格式。ug格式是渲染的比较美观压力表等细节都有）
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。
