拨叉钻12mm孔夹具（ID:1503480）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17218921819862.rar | 1.63M |
| 2 | Bocha2.CATPart | 747.78K |
| 3 | bocha3.CATPart | 497.38K |
| 4 | dingweijian.CATPart | 136.33K |
| 5 | dingweixiao.CATPart | 86.50K |
| 6 | dingweixiao2.CATPart | 67.30K |
| 7 | duidaokuai.CATPart | 91.04K |
| 8 | duidaokuai2.CATPart | 272.61K |
| 9 | gudingzuo.CATPart | 222.85K |
| 10 | jiaju.CATProduct | 247.07K |
| 11 | jiajuti.CATPart | 531.60K |
| 12 | liban.CATPart | 266.62K |
| 13 | m3luosi.CATPart | 133.20K |
| 14 | m4luosi.CATPart | 132.63K |
| 15 | m4luosi2.CATPart | 133.26K |
| 16 | m4luosi3.CATPart | 132.70K |
| 17 | M5luosi.CATPart | 133.22K |
| 18 | M5yajinluosi.CATPart | 116.66K |
| 19 | M8luosi.CATPart | 114.49K |
| 20 | qigang2.CATProduct | 29.36K |
| 21 | qigangvkuai.CATPart | 208.66K |
| 22 | taohuan.CATPart | 59.13K |
| 23 | Vxingkuai.CATPart | 120.87K |
| 24 | Vxingkuai2.CATPart | 121.98K |
| 25 | zuanmoban.CATPart | 166.80K |
| 26 | zuantao.CATPart | 130.31K |
| 27 | _WGU02-12-50-0-001.CATPart | 157.34K |
| 28 | _WGU02-12-50-0-002.CATPart | 455.72K |
| 29 | 夹具图2.dwg | 324.66K |
此图纸下载需要35金币
立即下载
发布者
机械小粤
创作: 796
粉丝: 79
加入时间：2023-06-17
模型信息
图纸格式：catpart,catproduct,dwg
文件大小：1.67M
所需金币：35
上传时间：2024-07-25 15:23:04
是否可编辑：可修改，包括参数
版本：CATIA V5R17
标签
图纸简介

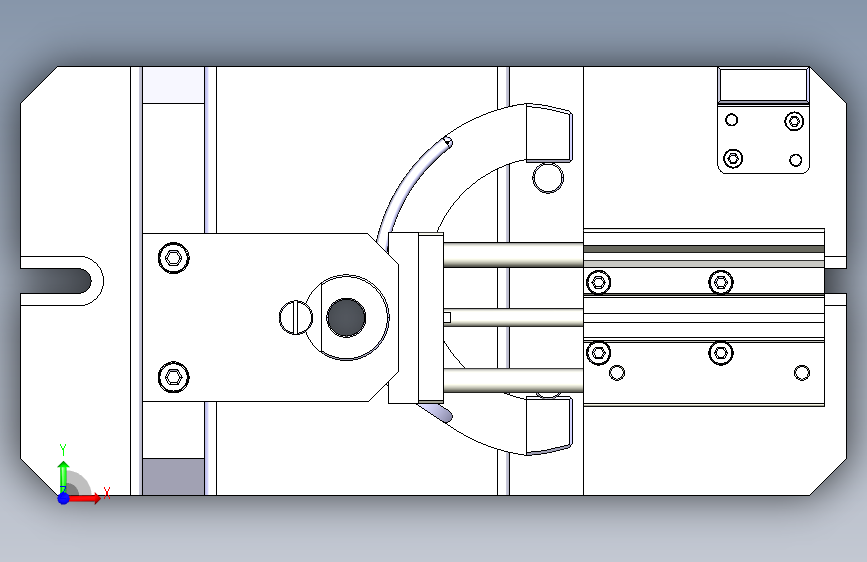

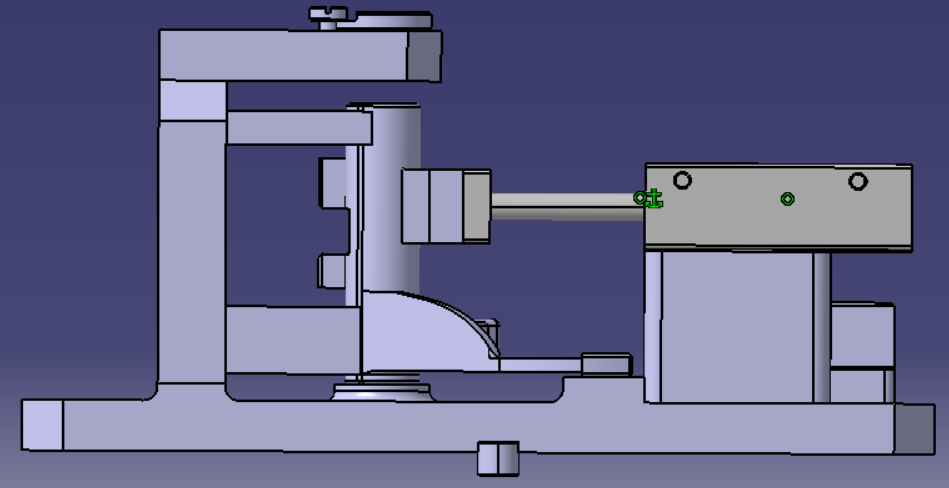

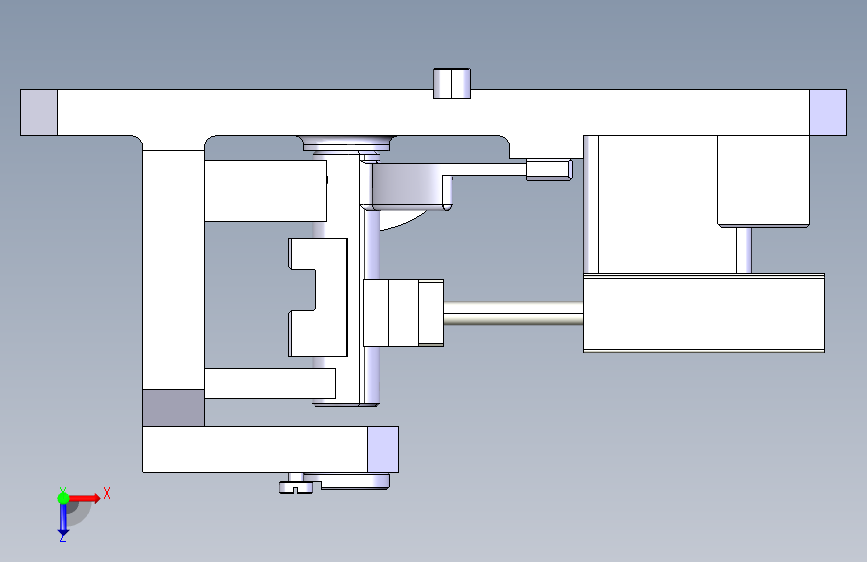

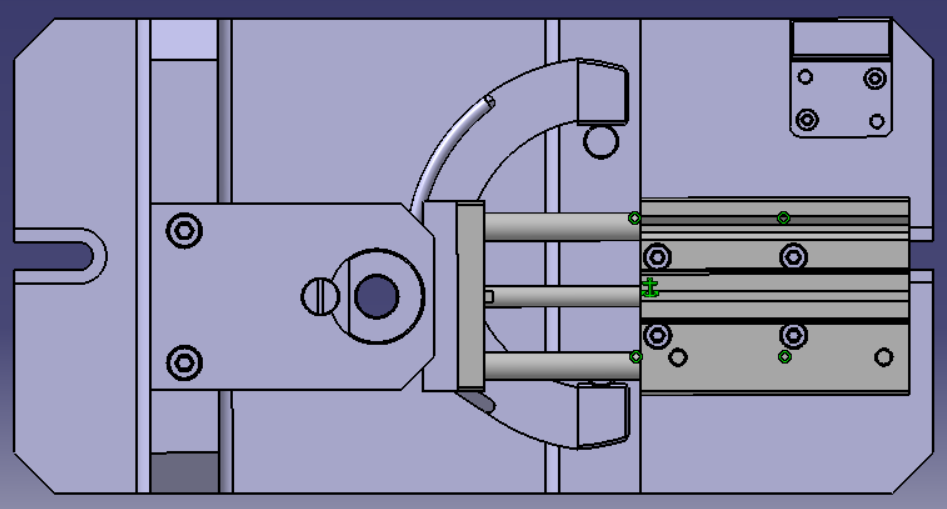

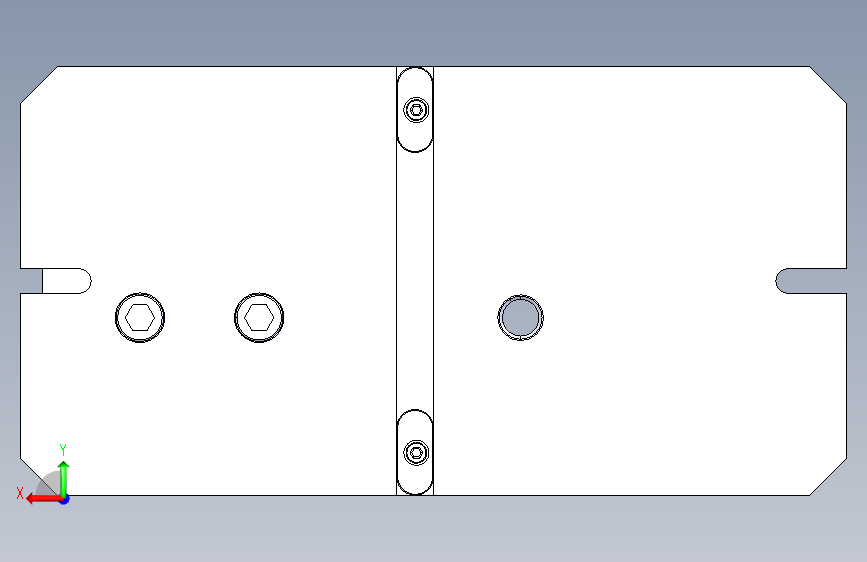

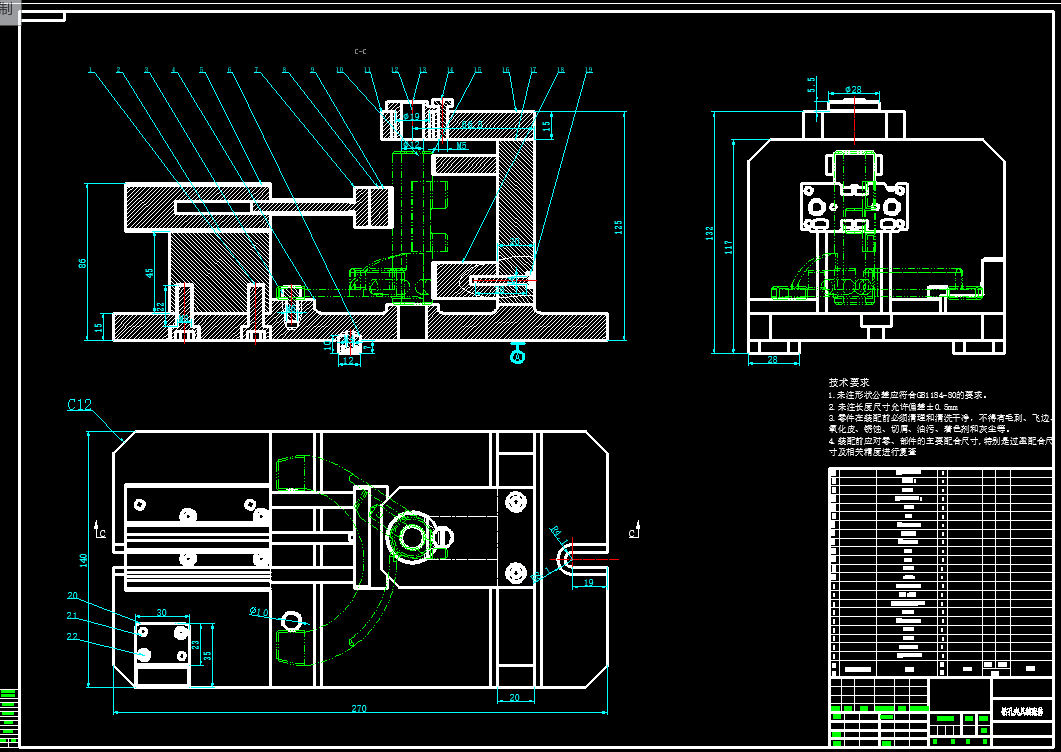

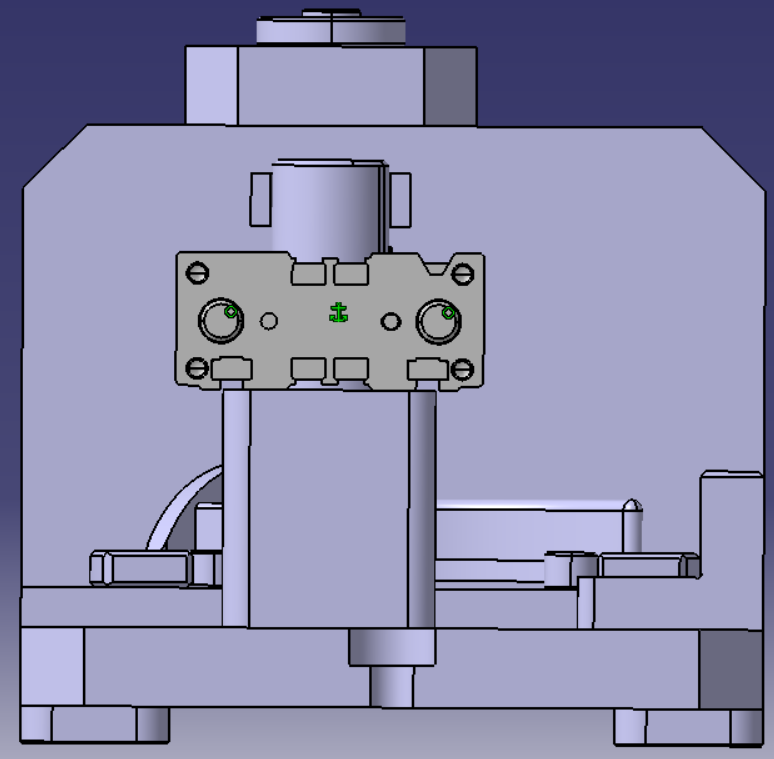

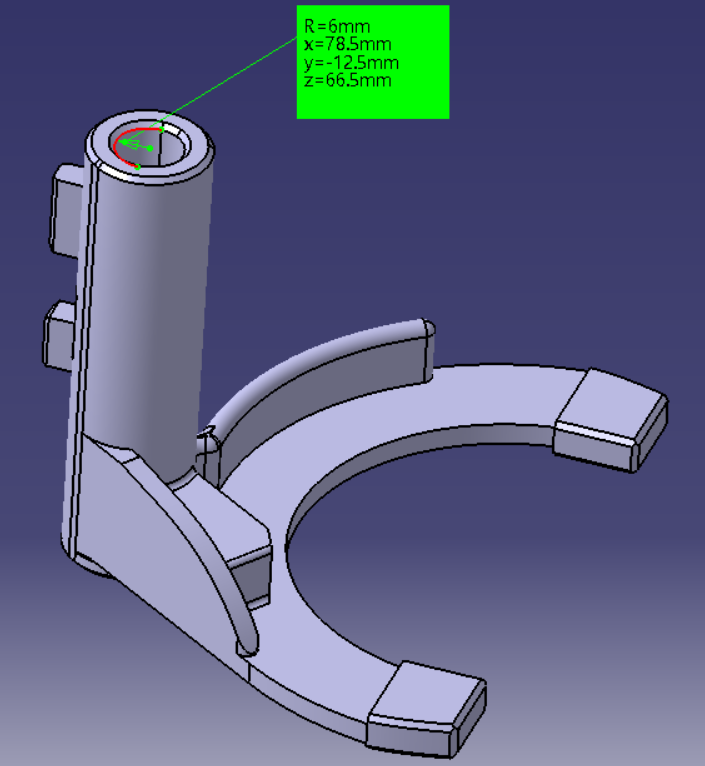

拨叉零件加工机床专用夹具设计 换挡叉钻孔夹具 为了提高劳动生产率，保证加工精度，降低劳动强度，故在钻孔Φ12孔时需要设计专用夹具。本夹具将用于立式钻床，刀具为Φ11.2高速钢麻花钻、Φ11.8麻花钻和Φ12铰刀，对工件的孔依次进行钻、扩、铰孔加工。该模型为catia v5r17版本
