电气柜半自动组装线方案（ID:1506472）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1722141697457.zip | 22.10M |
| 2 | AGV.SLDPRT | 605.19K |
| 3 | GB／T7810-1995带方形座轴承UCFU206.SLDPRT | 264.16K |
| 4 | nmrv063-25-0.55kw-b14.sldprt | 799.60K |
| 5 | NPEM5-10.SLDPRT | 108.45K |
| 6 | PDRCP20x.sldprt | 239.68K |
| 7 | 低压电器柜架.SLDPRT | 584.26K |
| 8 | 低压电气柜.SLDASM | 389.32K |
| 9 | 地坪.SLDPRT | 47.41K |
| 10 | 工人模型.SLDPRT | 1.30M |
| 11 | 托盘.SLDPRT | 73.69K |
| 12 | 挡料板.SLDPRT | 108.16K |
| 13 | 支撑支架—短.SLDPRT | 156.40K |
| 14 | 柜门1.SLDPRT | 381.88K |
| 15 | 柜门2.SLDPRT | 211.66K |
| 16 | 柜门3.SLDPRT | 382.81K |
| 17 | 滚筒线支撑件004.SLDPRT | 71.33K |
| 18 | 滚筒线机架—短1.SLDPRT | 231.45K |
| 19 | 滚筒线组件—短1.SLDASM | 584.61K |
| 20 | 滚筒线连接件001.SLDPRT | 69.18K |
| 21 | 滚筒线防护钣金—短1.SLDPRT | 89.09K |
| 22 | 滚轴导正装配体—短.SLDASM | 210.61K |
| 23 | 维修门锁.SLDPRT | 112.32K |
| 24 | 连接块—L型.SLDPRT | 139.01K |
| 25 | 铁八低压柜装配流水线.SLDASM | 4.63M |
| 26 | 链轮CHEES20.SLDPRT | 470.60K |
| 27 | 随动器.SLDPRT | 80.28K |
| 28 | self-aligningrollerbearingsgb.sldprt | 595.98K |
| 29 | 上滑轮.SLDPRT | 84.27K |
| 30 | 上滑轮轴.SLDPRT | 95.52K |
| 31 | 下滚轮.SLDPRT | 92.43K |
| 32 | 中间轴.SLDPRT | 85.03K |
| 33 | 内侧剪刀板.SLDPRT | 72.36K |
| 34 | 前端轴.SLDPRT | 102.04K |
| 35 | 升降机平台.SLDASM | 2.23M |
| 36 | 外侧剪刀板.SLDPRT | 69.54K |
| 37 | 底座.SLDPRT | 162.81K |
| 38 | 操作台.SLDPRT | 241.40K |
| 39 | 油缸.SLDPRT | 108.59K |
| 40 | 油缸销轴.SLDPRT | 110.06K |
| 41 | 活塞杆零件2.SLDPRT | 76.44K |
| 42 | 耳板.SLDPRT | 80.67K |
| 43 | 耳板1.SLDPRT | 74.98K |
| 44 | 轴承套.SLDPRT | 84.55K |
| 45 | 轴承销轴.SLDPRT | 119.91K |
| 46 | 铜套.SLDPRT | 91.03K |
| 47 | 7寸触摸屏.SLDPRT | 79.04K |
| 48 | CLDM6_8_B.sldasm | 63.87K |
| 49 | CLDM6_8_B_1.sldprt | 71.69K |
| 50 | CLDM6_8_B_2.sldprt | 66.95K |
| 51 | CYB17002.01.05-00控制盒.SLDASM | 787.06K |
| 52 | CYB17002.01.05-01控制盒支柱.SLDPRT | 223.96K |
| 53 | CYB17002.01.05-02控制盒面板.SLDPRT | 1.42M |
| 54 | CYB17002.01.05-03控制盒箱体.SLDPRT | 218.71K |
| 55 | HFC22-35B.SLDPRT | 145.78K |
| 56 | HFQ11-81.SLDPRT | 186.82K |
| 57 | LC-2面板.SLDPRT | 149.71K |
| 58 | VM220_02_00S-12.SLDPRT | 94.62K |
| 59 | VM220_02_00S-13.SLDPRT | 111.39K |
| 60 | XAH01-L300.SLDPRT | 110.82K |
| 61 | 急停按钮保护座.SLDPRT | 104.84K |
| 62 | 悬臂箱连接块2.SLDPRT | 146.38K |
| 63 | 控制盒支柱1.SLDPRT | 236.29K |
| 64 | 控制盒连接杆.SLDPRT | 131.99K |
| 65 | 控制箱连接座1.SLDPRT | 132.76K |
| 66 | 支撑杆.SLDPRT | 60.51K |
| 67 | 旋转连接件.SLDPRT | 66.77K |
| 68 | 万向脚杯M16-D80-H13010210503.SLDPRT | 275.33K |
| 69 | 存放架组件001.SLDASM | 394.58K |
| 70 | 存货架001.SLDPRT | 168.93K |
| 71 | 存货架002.SLDPRT | 155.96K |
| 72 | 物料架加强型流利条44X33-006.SLDPRT | 310.33K |
| 73 | 物料架钣金005.SLDPRT | 146.78K |
| 74 | 物料架钣金007.SLDPRT | 79.61K |
| 75 | 物料架钣金008.SLDPRT | 86.80K |
| 76 | 物料盒001.SLDPRT | 66.88K |
| 77 | 物料盒002.SLDPRT | 53.87K |
此图纸下载需要100金币
立即下载
发布者
背后的大象
创作: 50
粉丝: 3
加入时间：2024-06-03
模型信息
图纸格式：sldprt,sldasm
文件大小：22.63M
所需金币：100
上传时间：2024-07-28 12:41:47
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2018
标签
组装生产线
电器柜组装
滚筒输送线
图纸简介

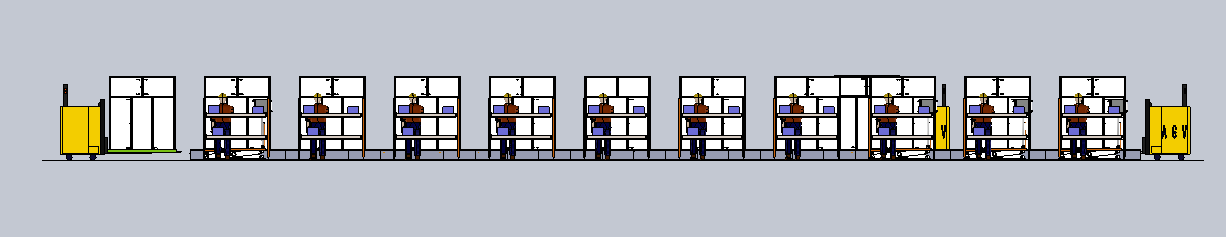

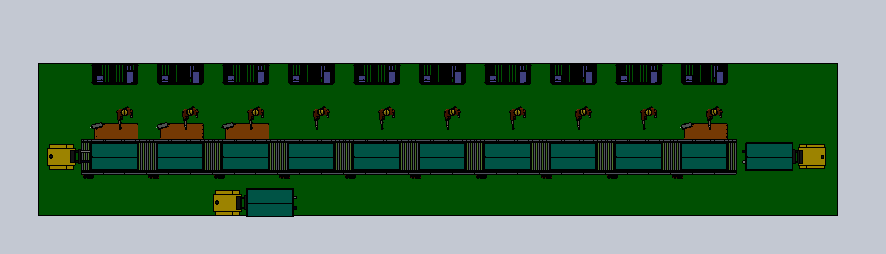

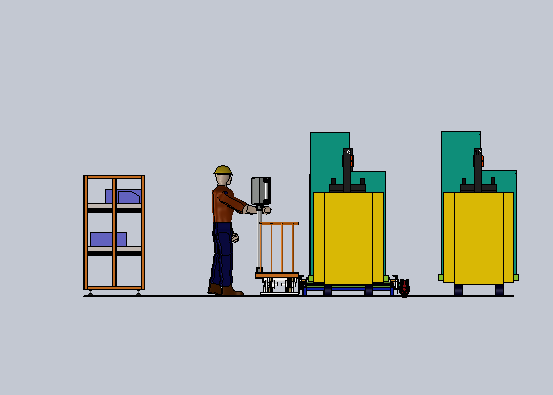

该方案为电器柜半自动组装线方案图纸，未组装的电气柜通过叉车将叉运至按工作节拍运送的滚筒输送线上，输送线旁工人按工艺工步对电器柜进行组装，至全部装配完，通过叉车将装配好的电气柜运至质检区，该方案图纸简单可行，内容详尽，欢迎广大工程师借鉴！
